DIY树莓派智能语音助手外壳结构

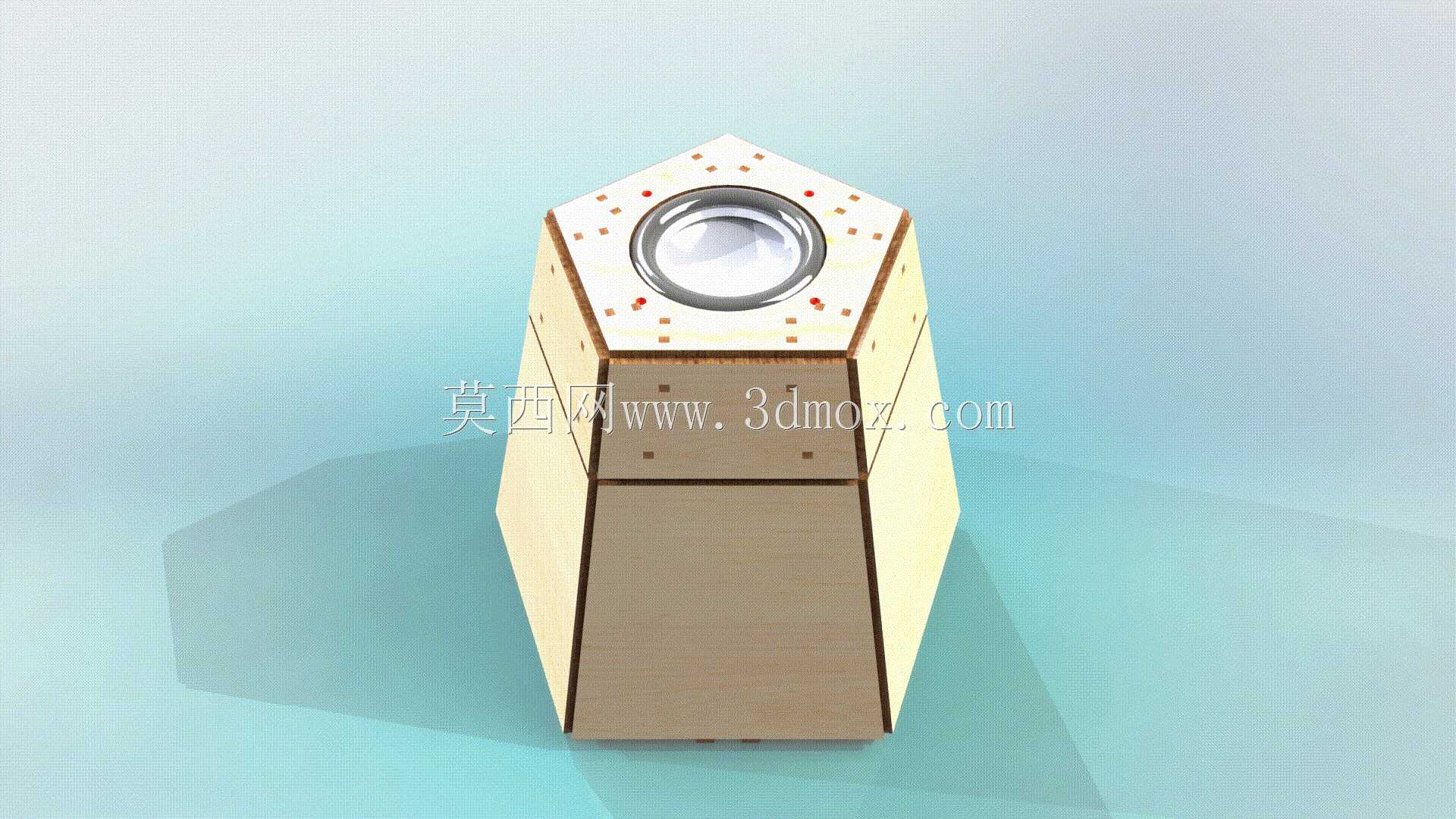

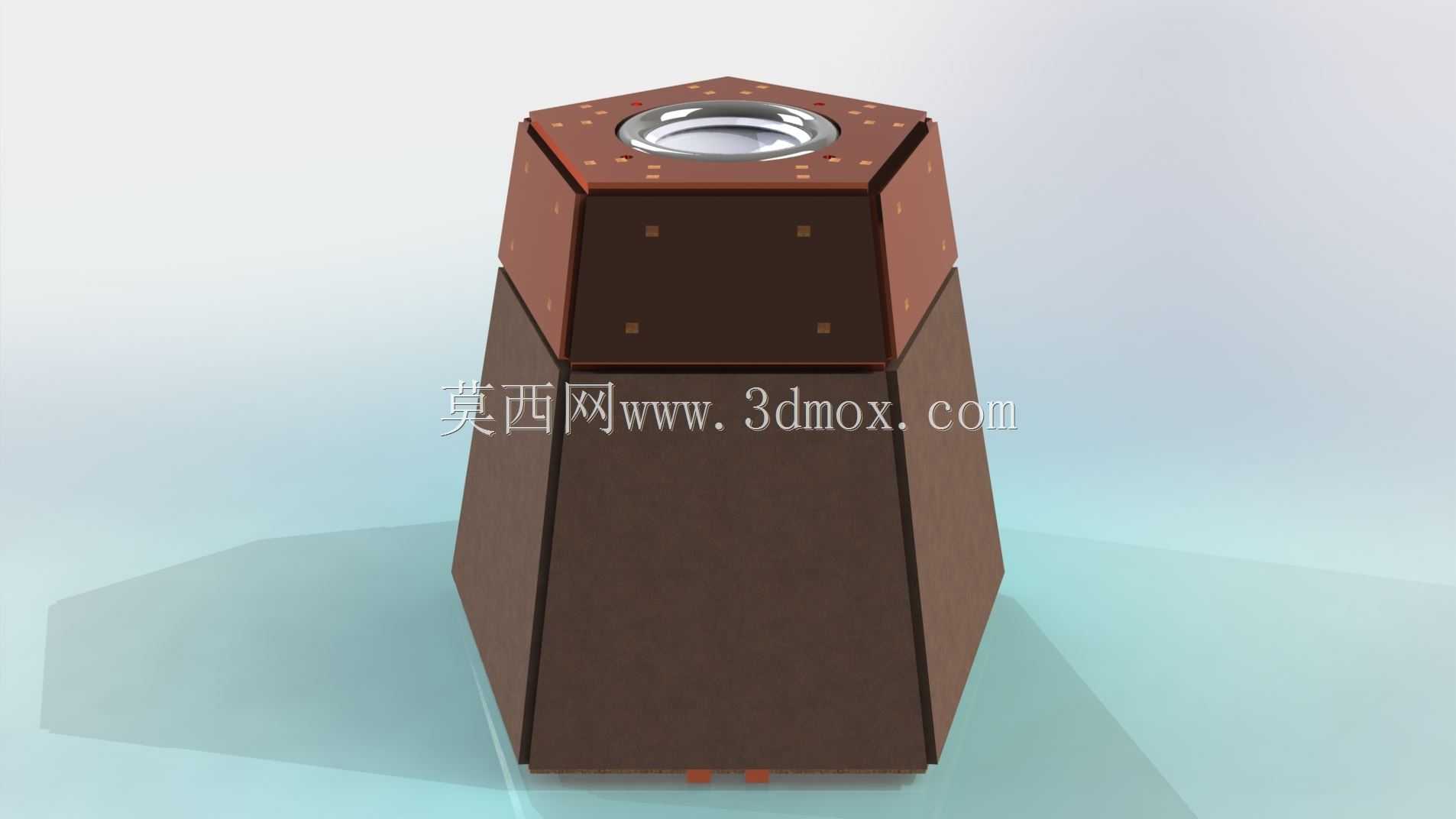

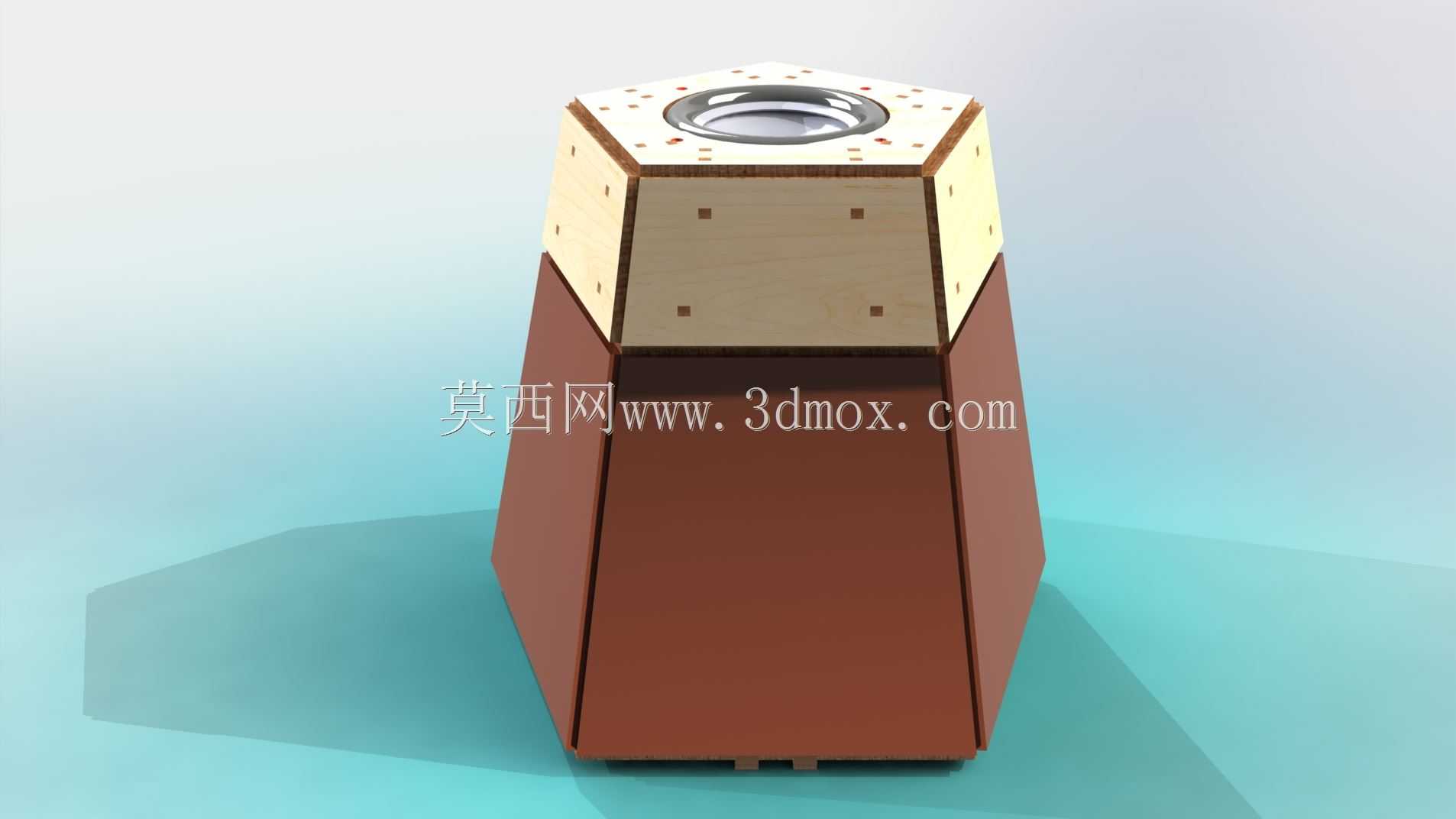

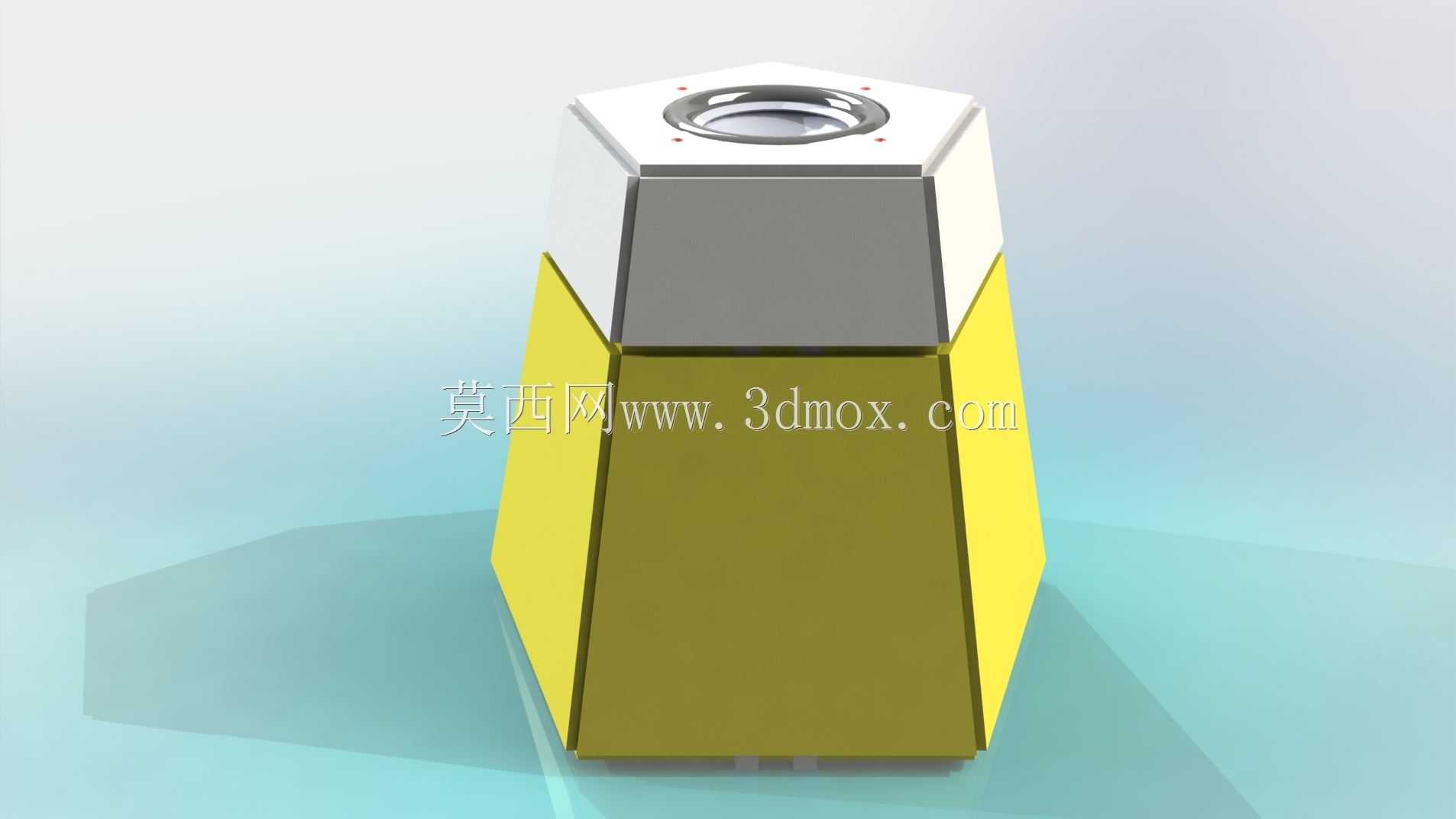

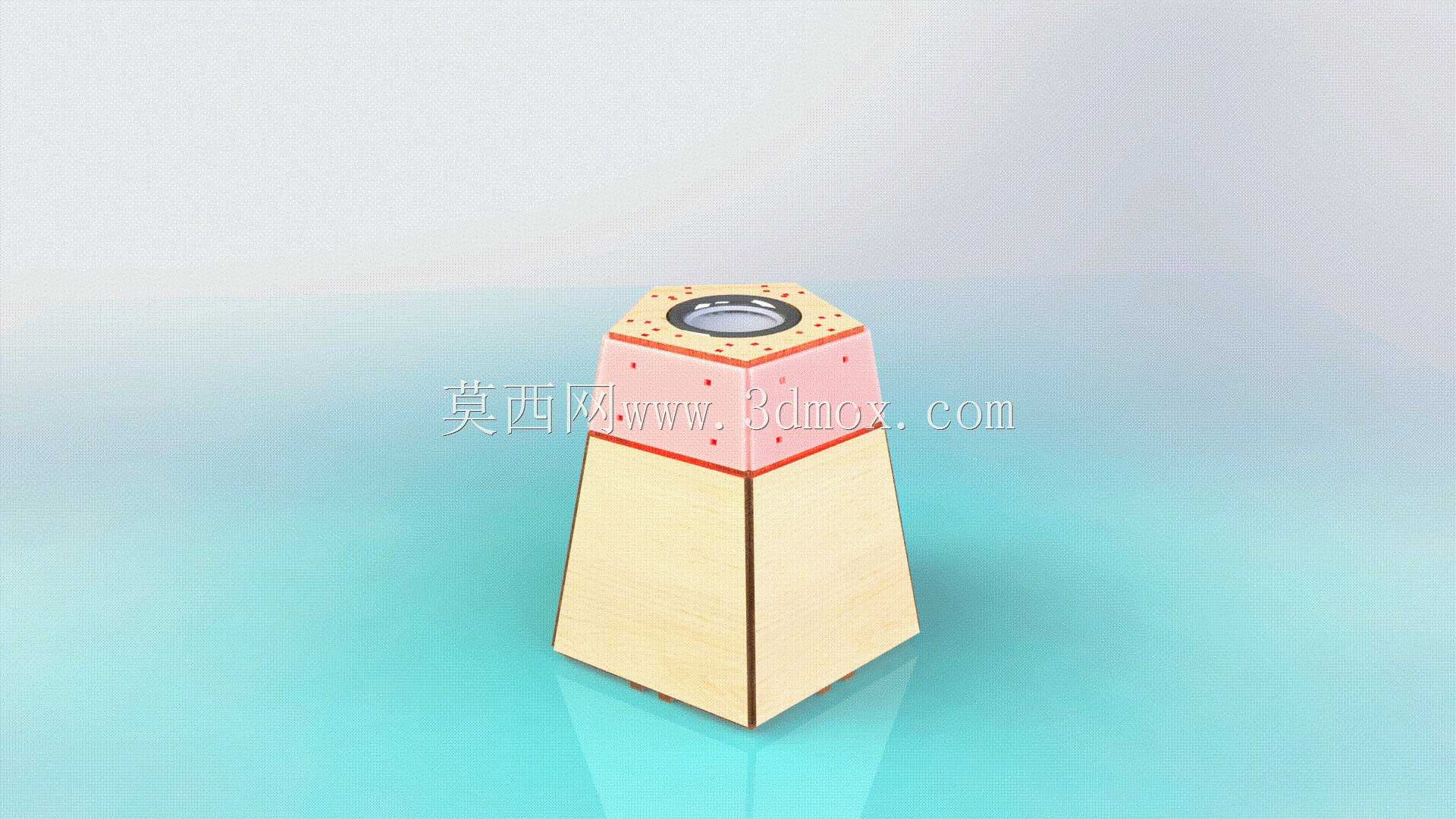

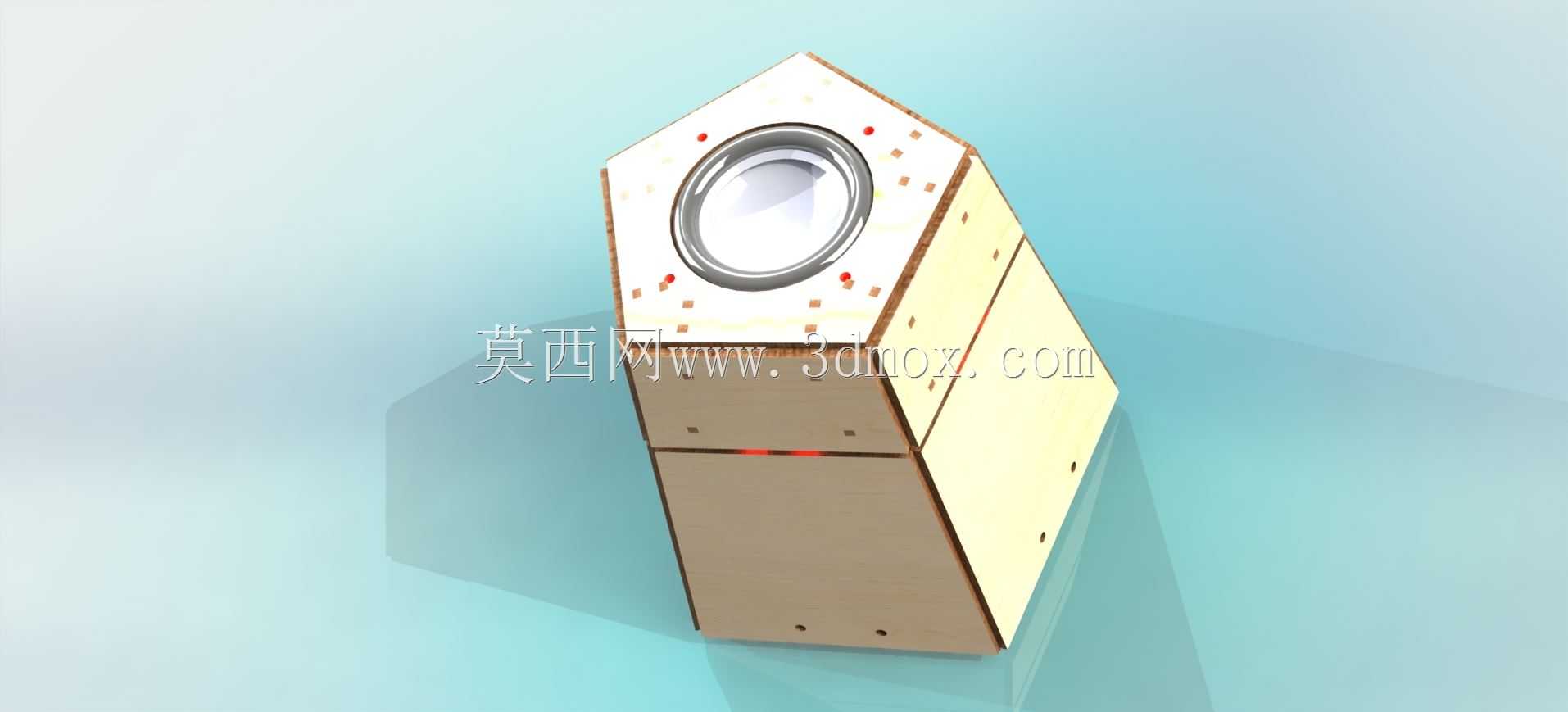

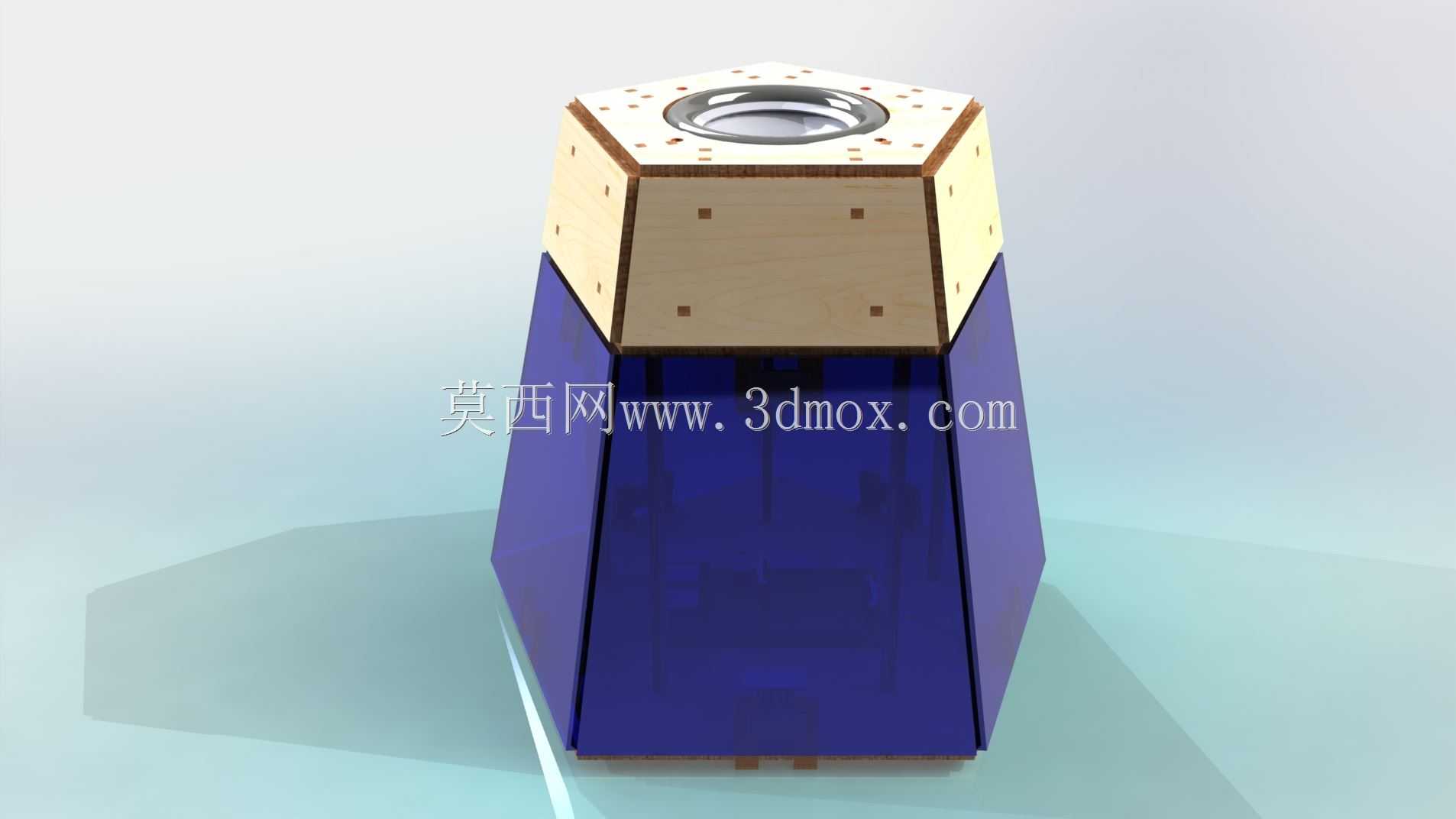

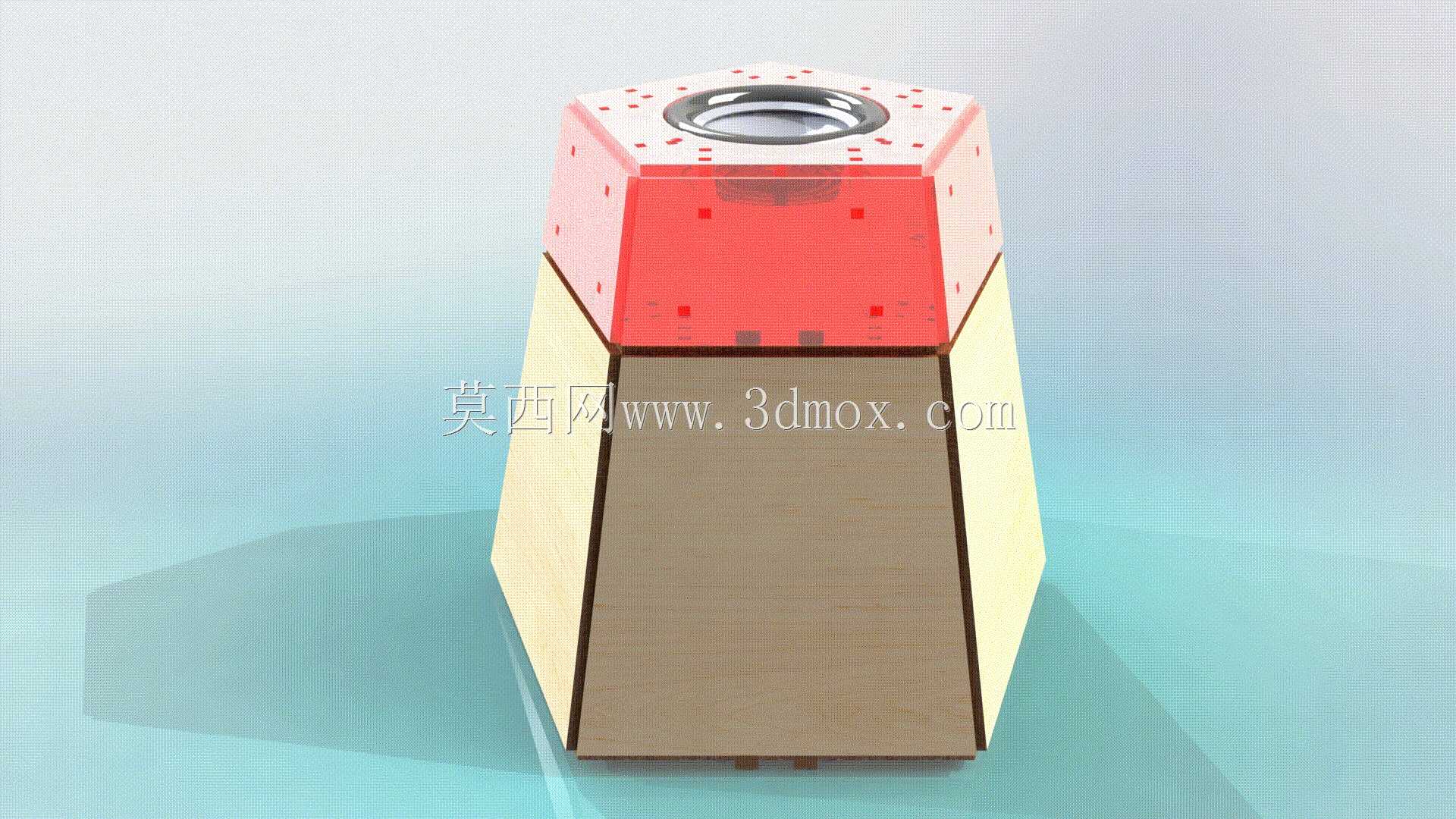

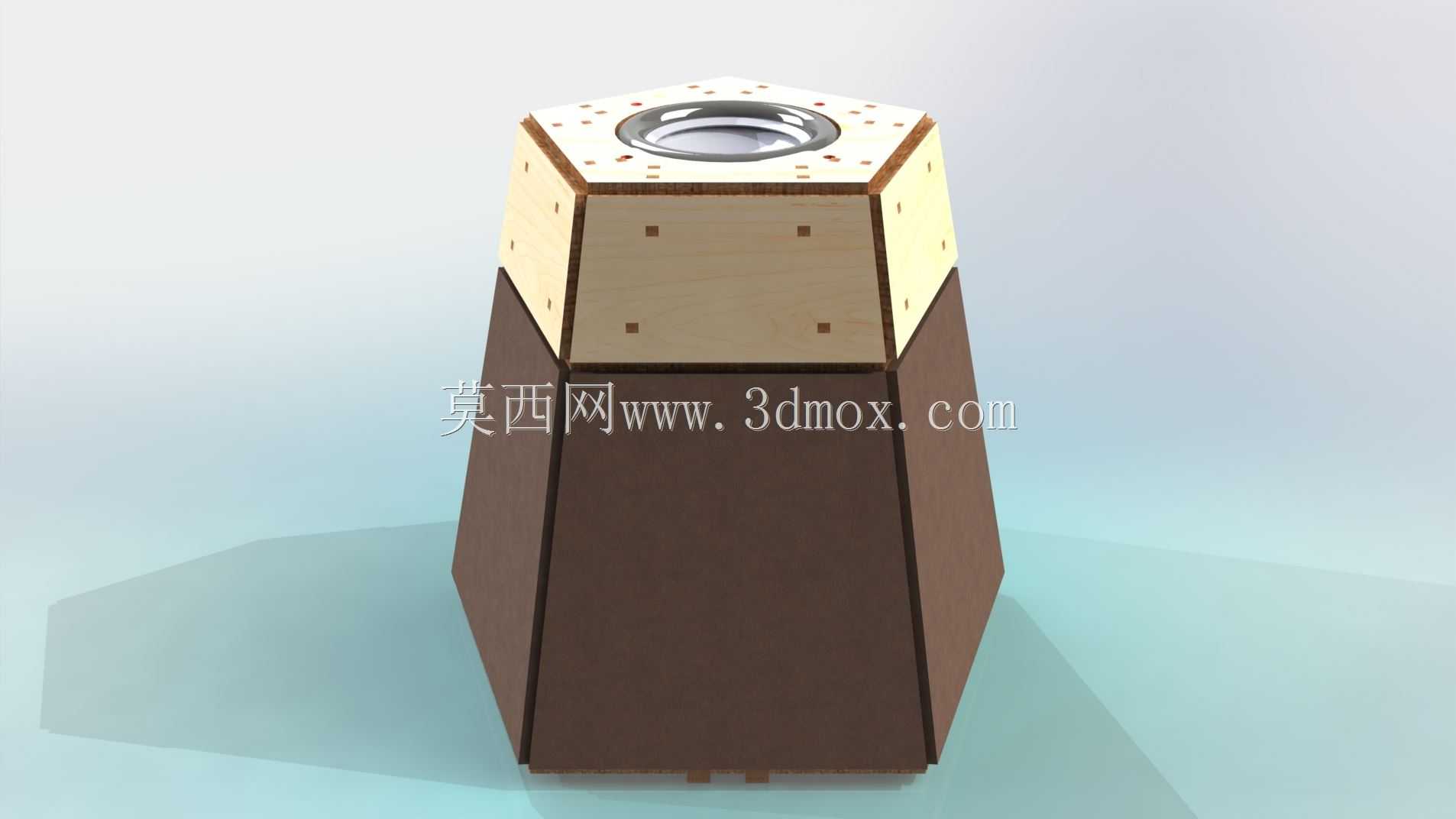

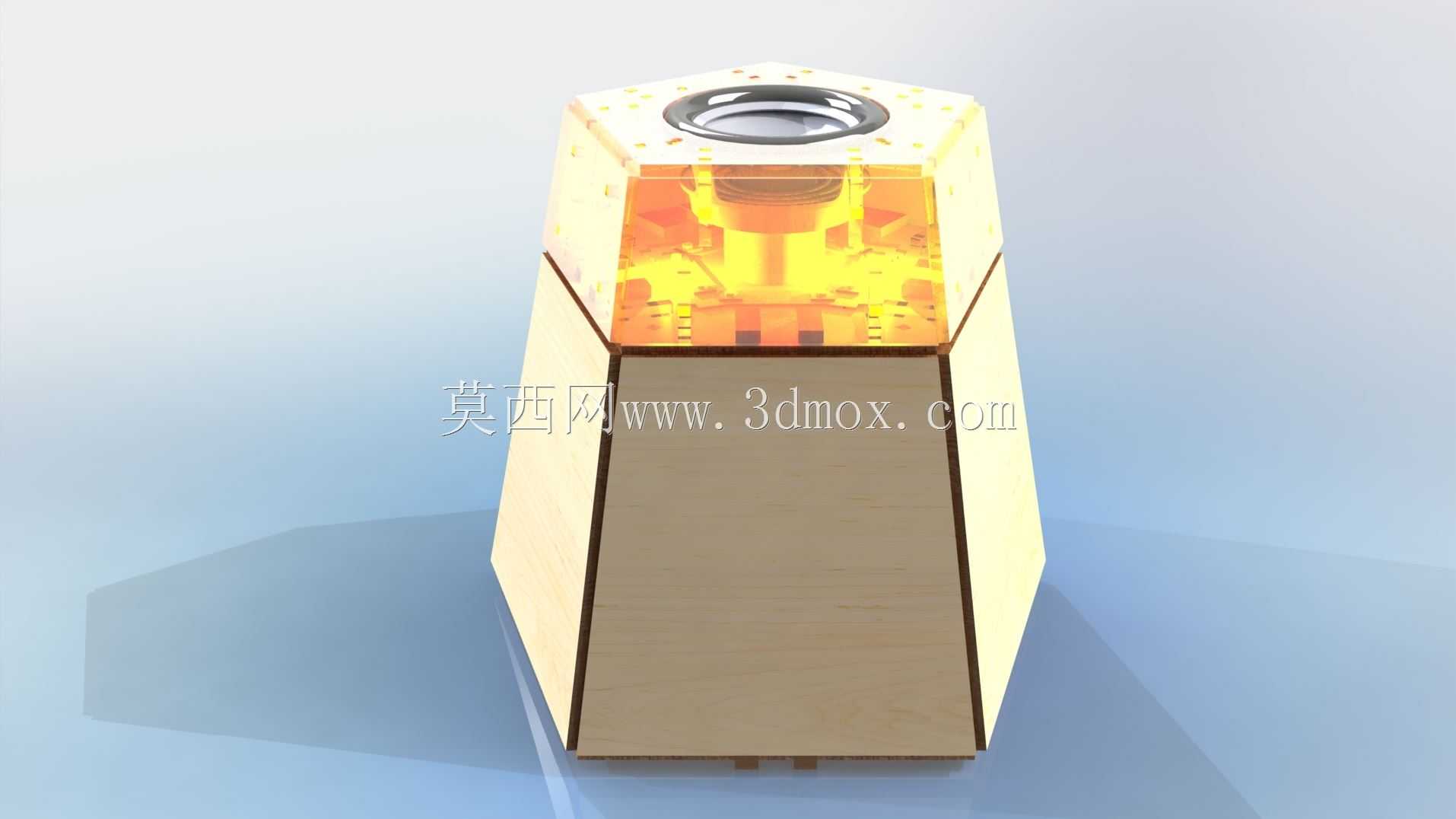

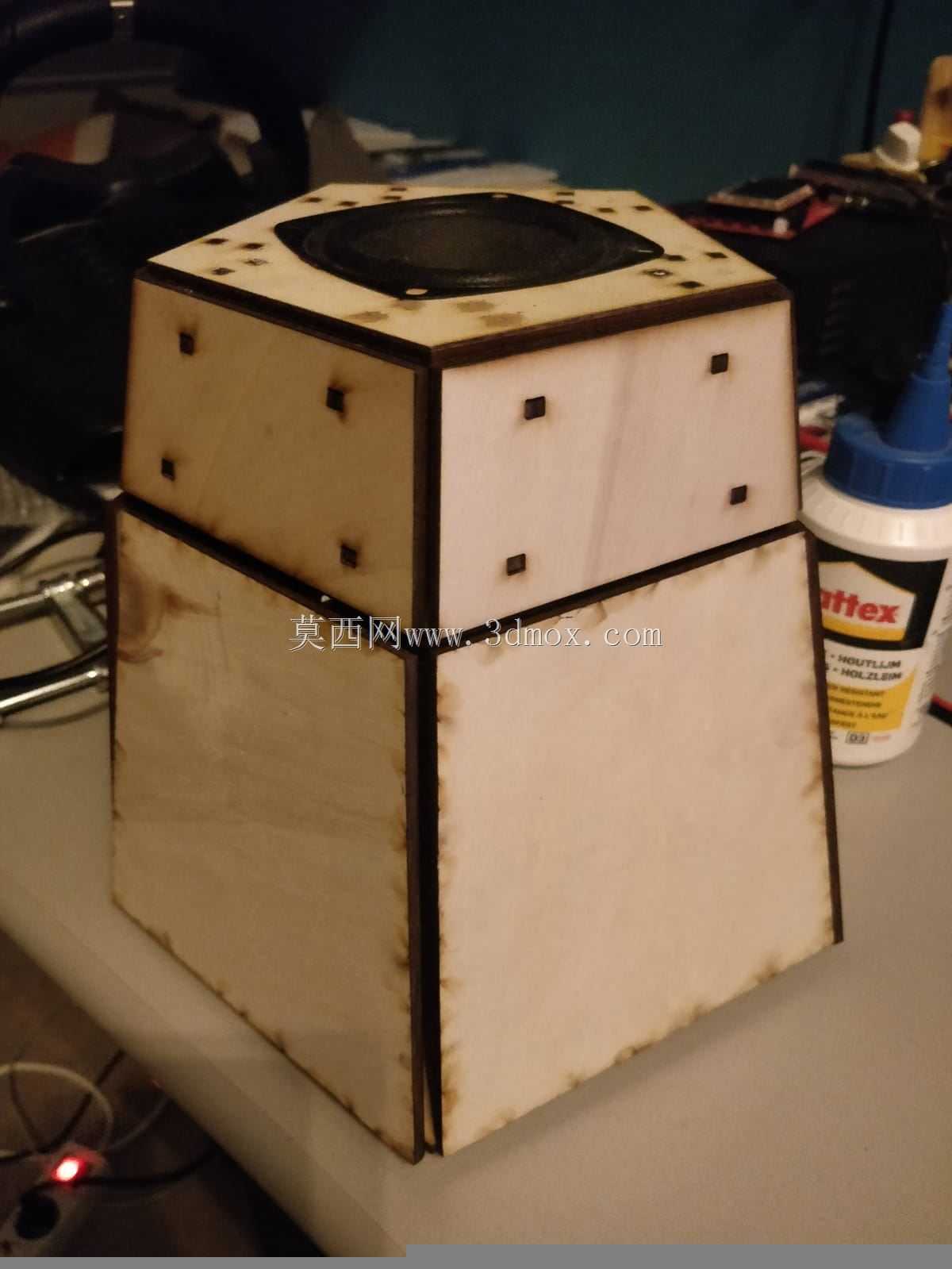

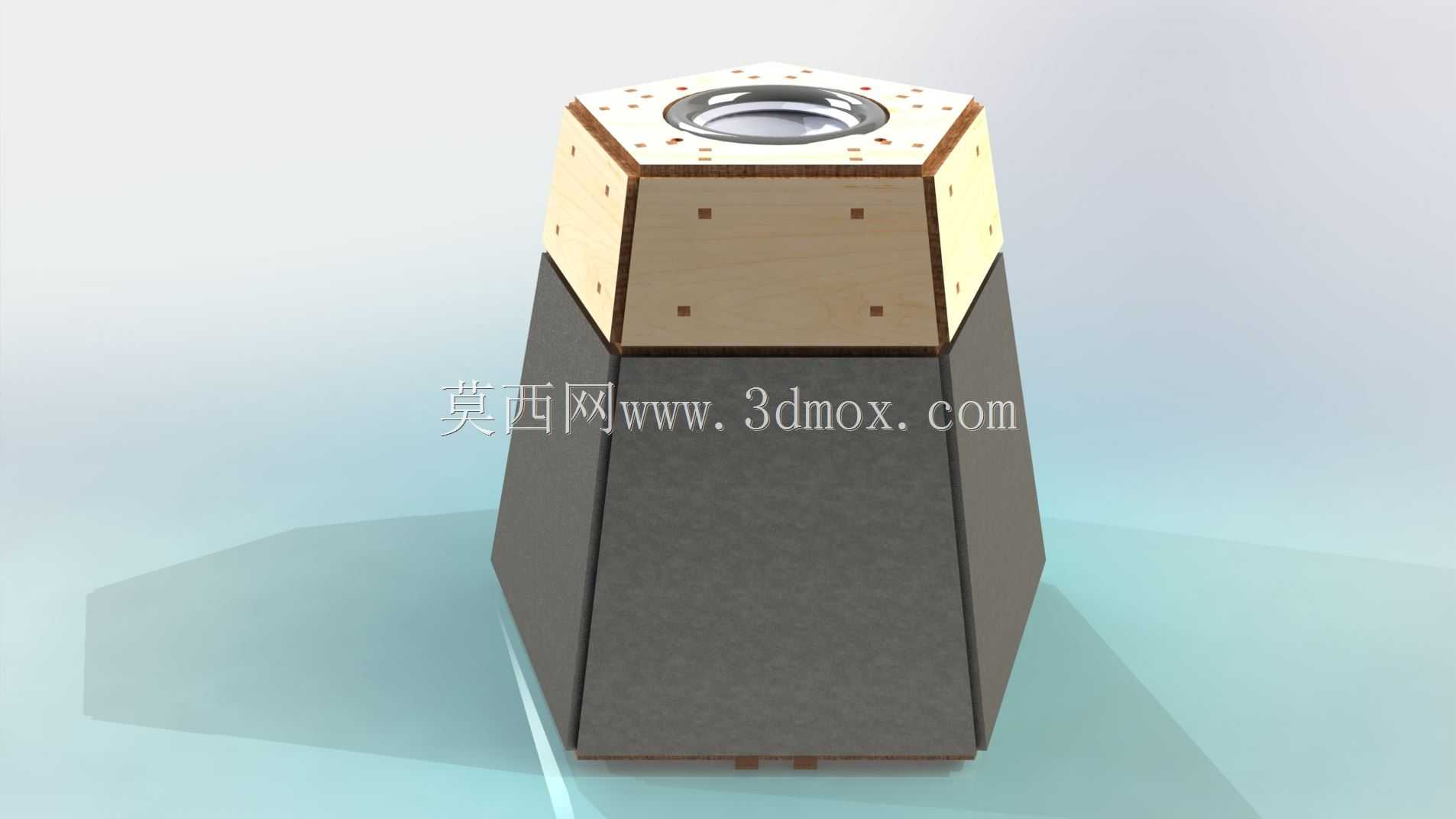

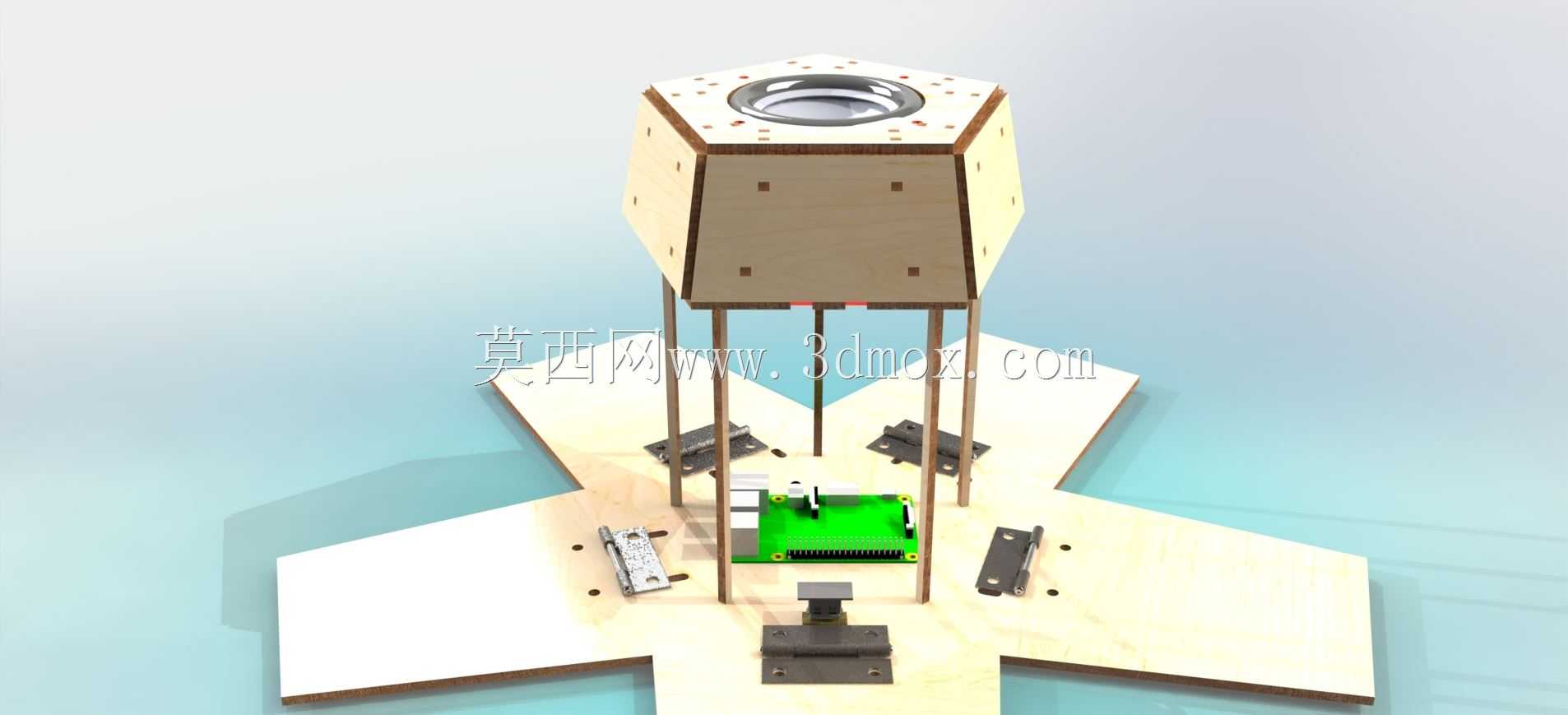

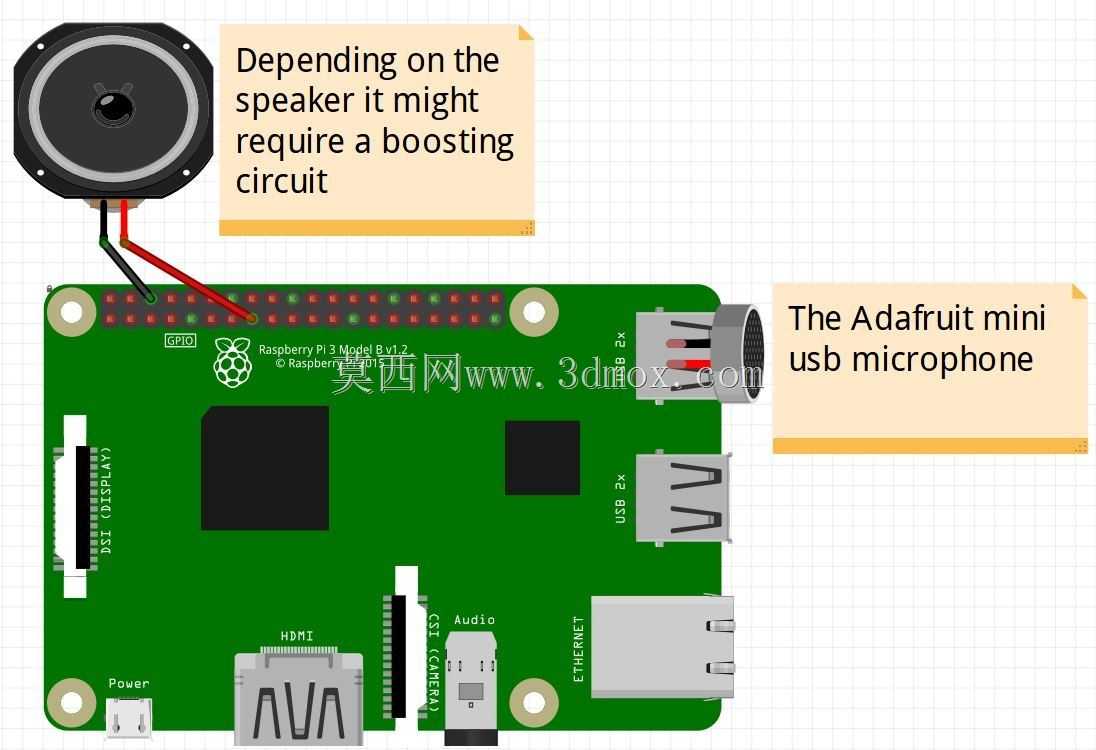

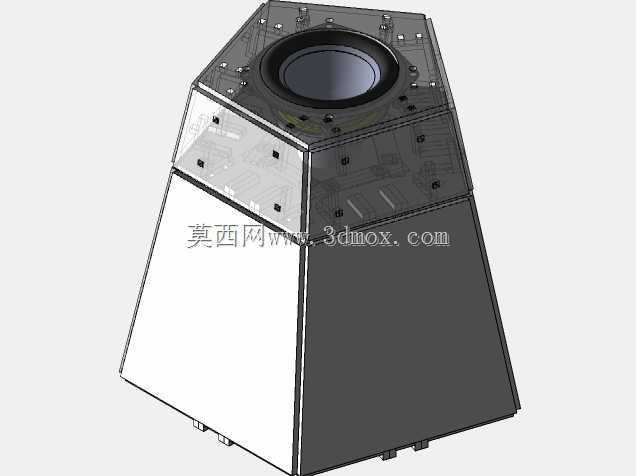

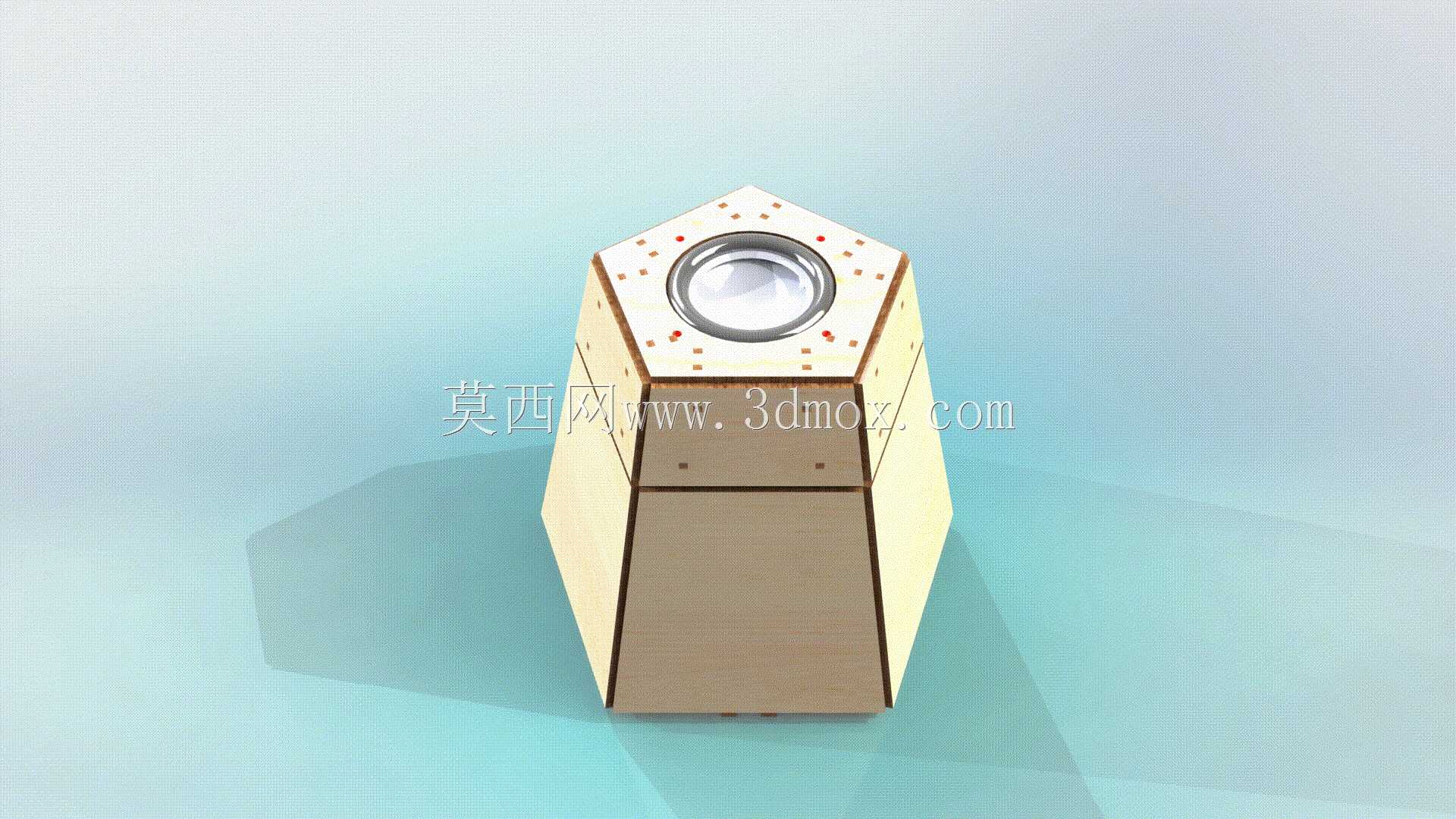

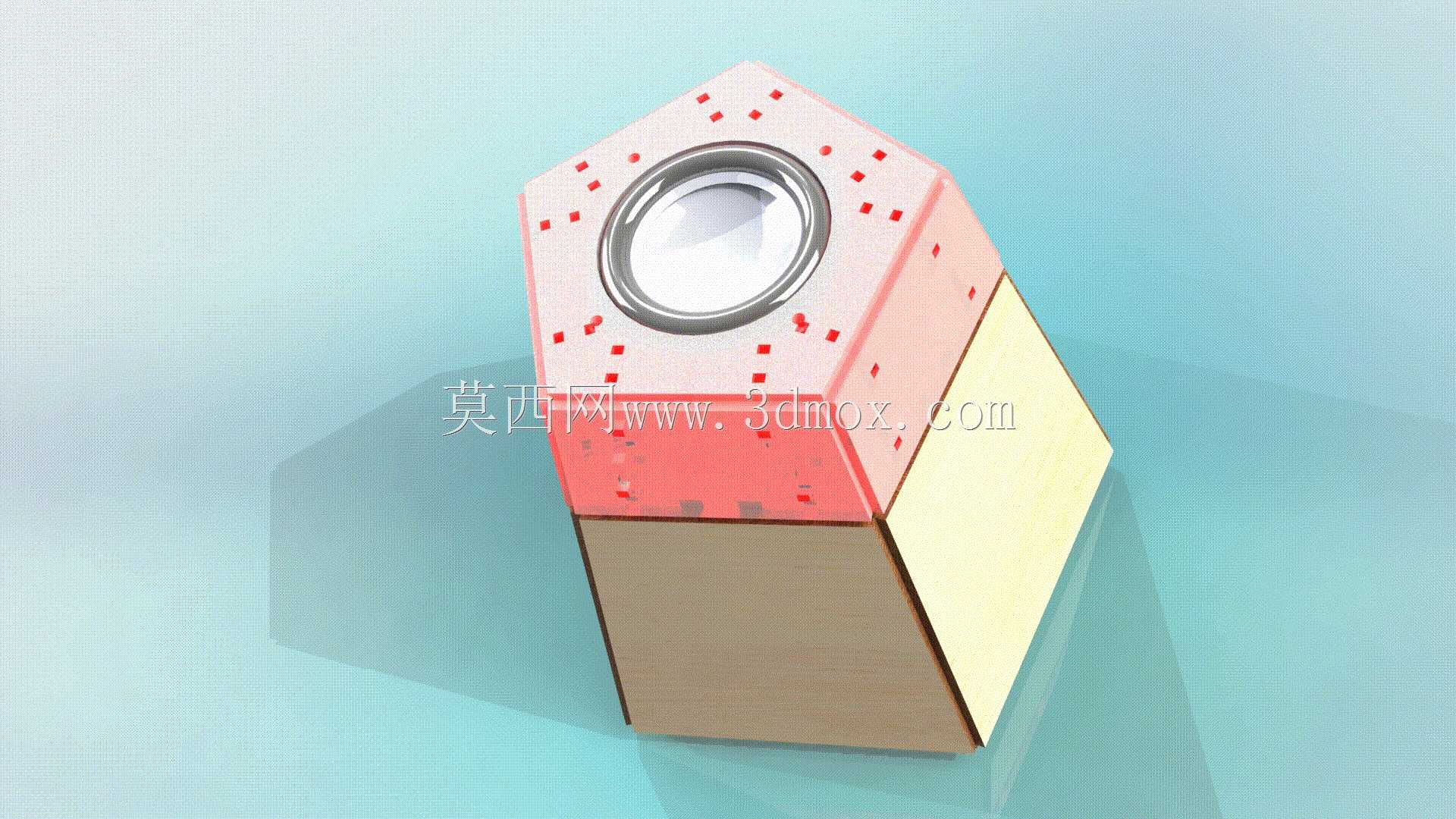

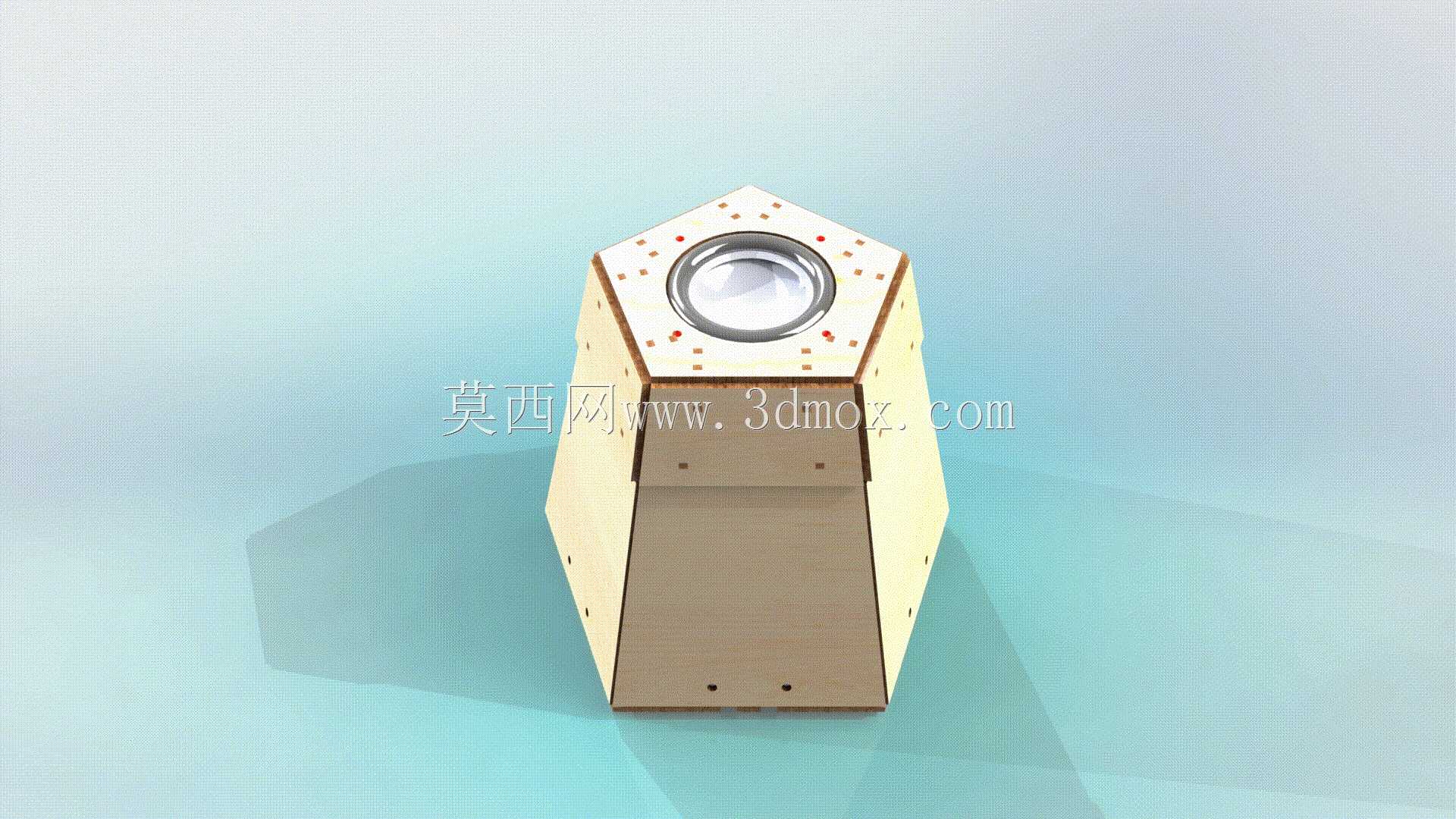

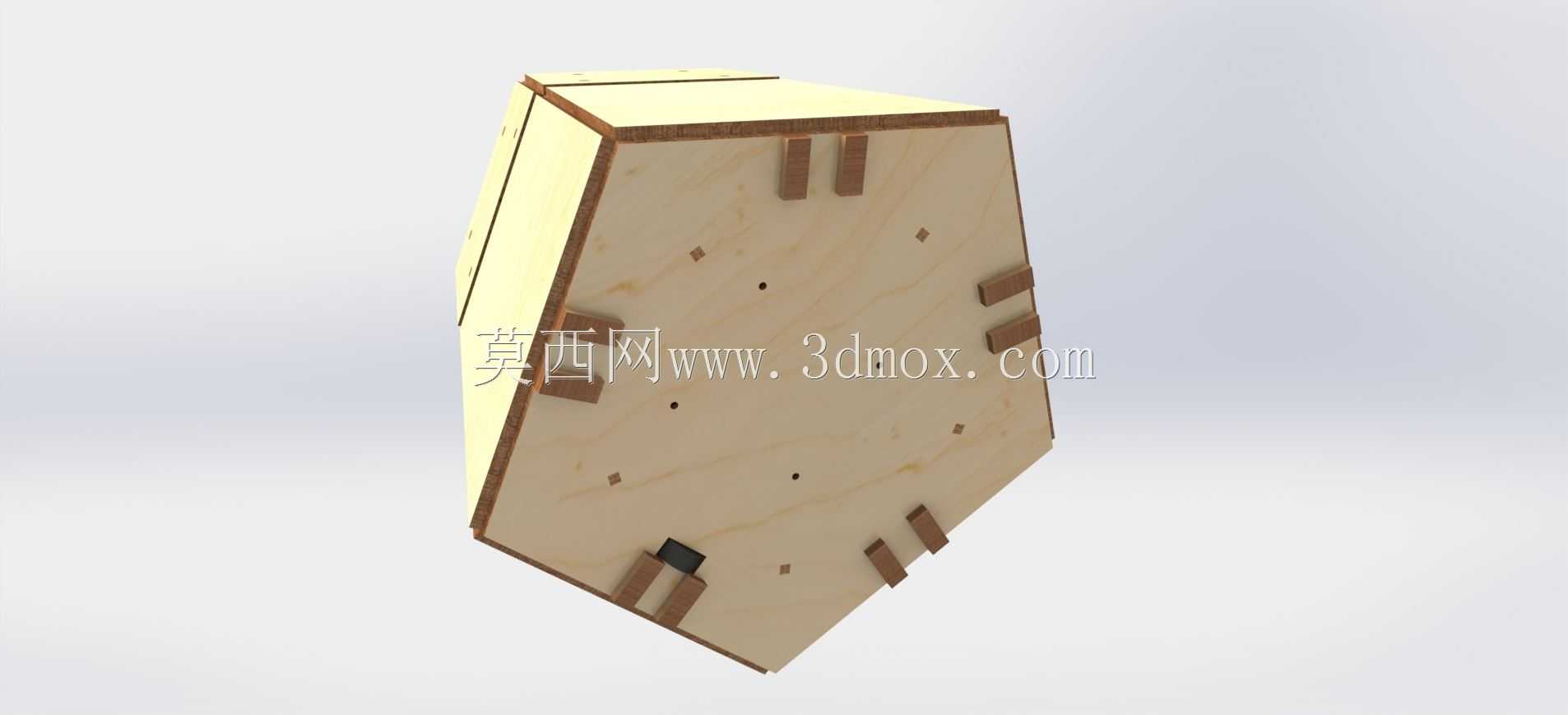

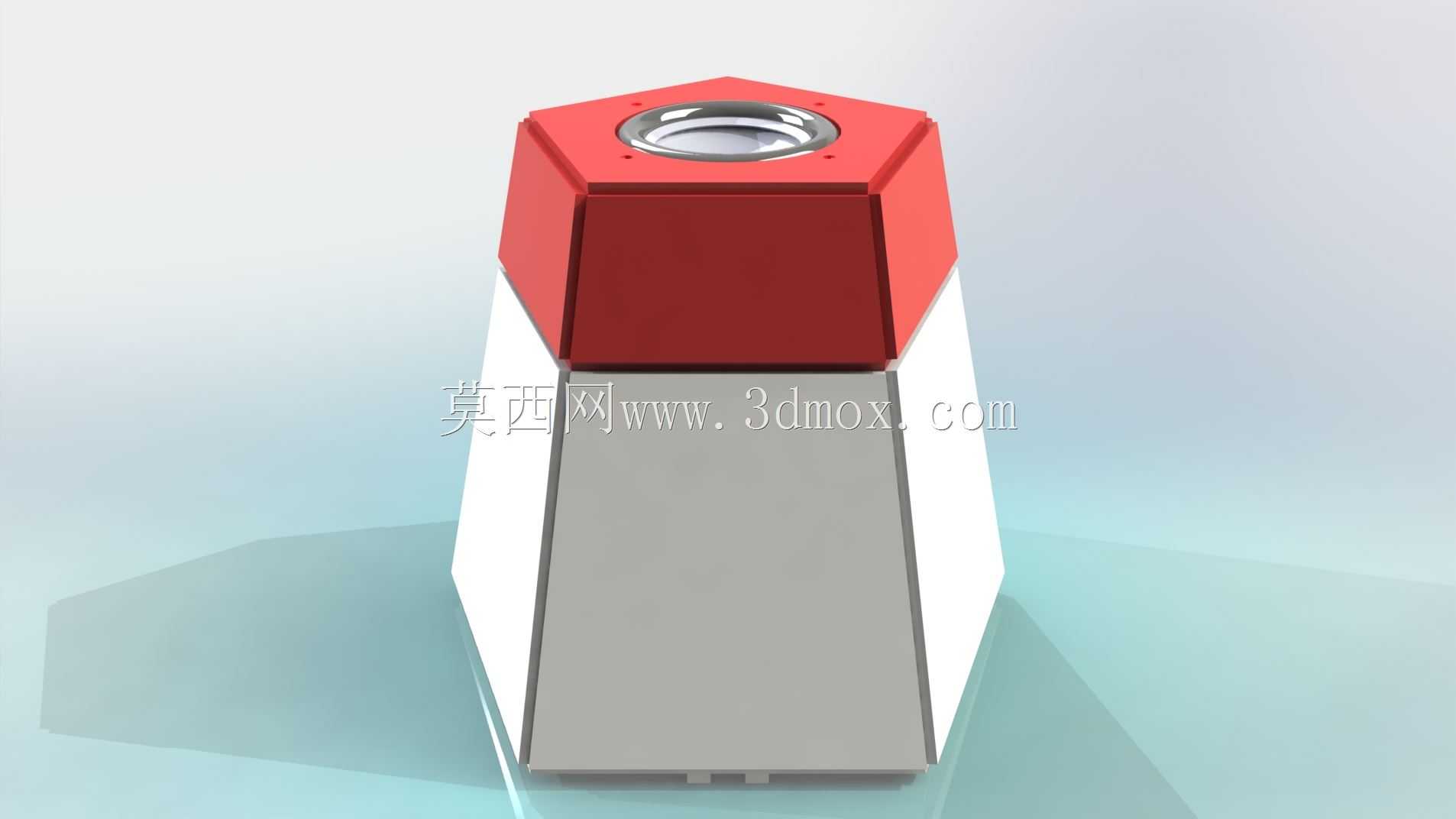

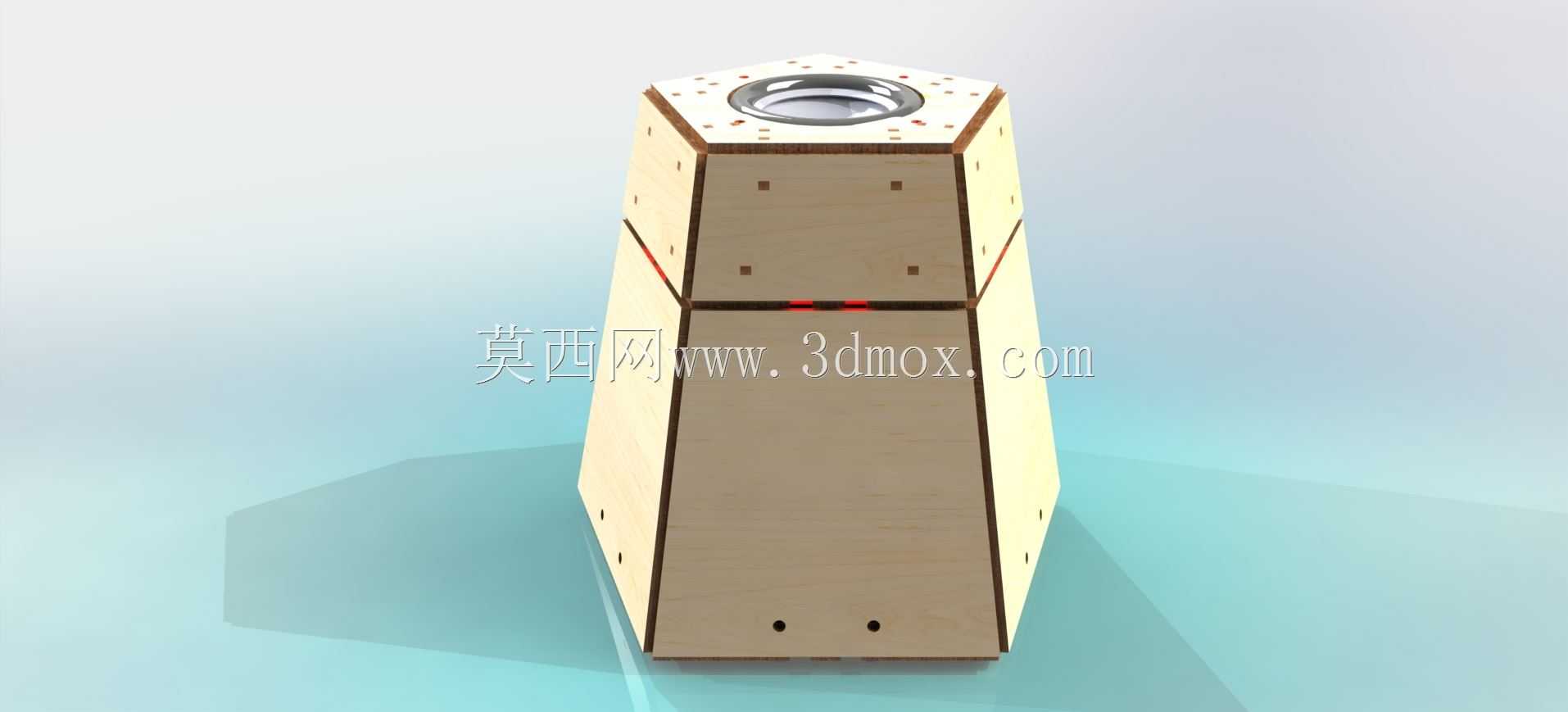

这款DIY树莓派智能语音助手外壳，主要面向桌面智能交互场景设计，可作为家庭、小型工作室的桌面语音控制终端载体，适配树莓派开发板及配套语音拾音、播放模块的安装需求，实现语音指令识别、智能问答、家居设备联动等功能的硬件承载。产品采用上下分体式结构设计，分为两种开合方案，一种为铰链连接的花瓣式开合结构，开启时上半部分可向外展开，方便内部元器件的安装、调试与后期维护，闭合后可形成完整的封闭防护结构；另一种采用磁吸连接方案，上下部分通过内嵌磁铁实现吸附固定，拆装无需额外工具，操作更加便捷。结构设计预留了充足的内部安装空间，可容纳标准尺寸的树莓派主板、麦克风阵列、小型扬声器及配套供电模块，顶部预留了拾音模块的安装位与透声开孔，保证语音拾取的清晰度，侧面预留了走线槽与接口避让位，方便外接电源、音频输出等线路的引出，不会出现线路挤压、接口遮挡的问题。设计过程中充分考虑了加工适配性，整体结构同时支持激光切割与3D打印两种加工方式，板材类零件可通过激光切割加工木质、亚克力板材完成制作，结构连接件可通过3D打印制作，降低了个人DIY的加工门槛。结构支持参数化调整，可根据实际选用的元器件尺寸灵活调整整体高度、截面宽度等参数，无需重新绘制整体结构，即可适配不同规格的开发板与外设模块。外形采用上窄下宽的六棱台造型，底部接触面积更大，放置在桌面时稳定性更强，不易出现倾倒问题，整体外观简洁规整，可适配不同风格的桌面布置场景，外露的板材拼接结构也具备一定的工业设计质感，兼具实用性与装饰性。结构的拼接公差经过优化，激光切割零件可直接插接拼装，无需额外粘接即可完成基础组装，磁吸结构的磁铁安装位预留了标准尺寸的嵌槽，安装后磁铁不会出现凸起、松动的问题，保证上下盖闭合后的贴合度。
