普鲁萨I2I3P3steel泰坦Aero喷头BLtouch安装支架

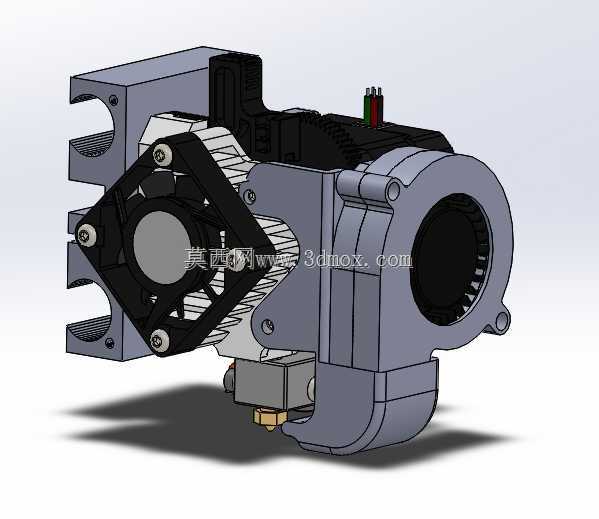

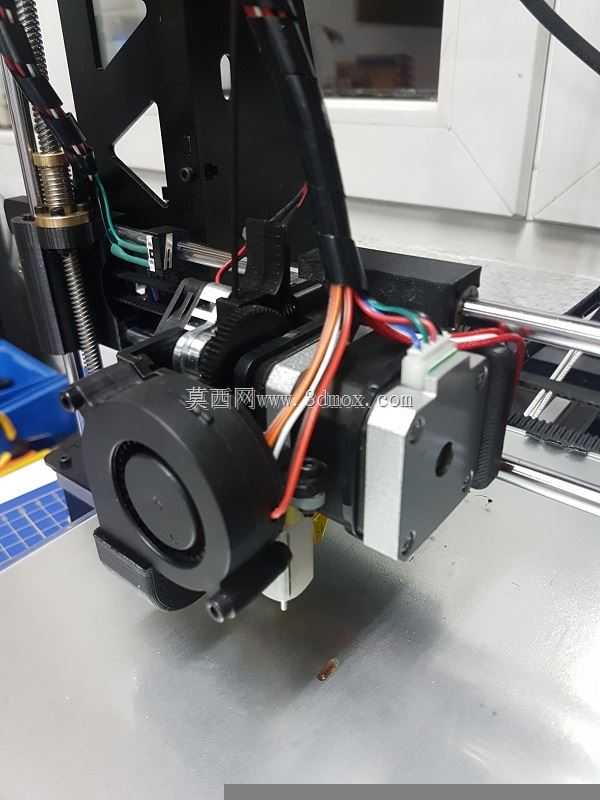

这款安装支架是面向桌面级FDM3D打印设备定制的集成化安装组件，核心适配普鲁萨I2、I3以及P3steel机型的泰坦Aero挤出喷头总成，同时整合了自动调平传感器与散热风道的安装位，解决了用户自行改装喷头时多部件零散安装、定位不准、走线杂乱的常见痛点。在桌面级3D打印的日常应用场景中，不少爱好者会将原厂挤出组件替换为泰坦Aero挤出总成，这类总成挤出力更强，适配柔性耗材的打印表现更稳定，但原厂机型并没有预留对应安装位，自行改装往往需要切割原有支架、手动打孔固定，不仅破坏原有结构精度，还容易出现喷头与热床平行度偏差、散热风道错位导致堵头、自动调平传感器触发位置不准等问题，这款集成支架正是为解决这类改装痛点开发。从功能特性来看，支架采用一体化结构设计，左侧预留了与机型X轴 carriage的标准安装卡槽，无需额外打孔即可直接卡入原有滑块结构，保证安装后喷头的XY向定位精度与原厂设计一致；中部的安装位完全匹配泰坦Aero挤出总成的固定孔位，安装后喷头的Z向高度与原厂设计的打印行程完全匹配，不会出现打印范围缩水或者Z轴触底的问题；支架前部预留了4015轴流风扇的安装位，风扇直接对准挤出机的散热鳍片，能够持续为近端挤出的耗材段降温，避免耗材提前软化导致的挤出卡顿、堵头问题；侧面集成了BLtouch自动调平传感器的安装座，传感器的触发点位置经过精准校准，刚好处于喷头打印点的旁侧有效检测范围内，安装后无需反复调整传感器高度即可直接完成调平流程，大幅降低改装的调试成本。设计思路上，这款支架完全围绕改装的实用性出发，没有多余的冗余结构，所有安装孔位都做了沉头设计，固定螺丝安装后不会突出结构表面，避免打印过程中剐蹭打印件或者设备其他部件；风道结构经过优化，侧置的鼓风机出风口直接对准喷头的热端打印区域，能够在打印时为刚挤出的耗材快速冷却，提升悬垂结构、小细节的打印质量，同时风道的走向避开了X轴的传动皮带与限位开关，不会干涉设备原有运动部件的正常运行。在安装边界上，支架整体宽度与原有X轴 carriage宽度一致，安装后不会额外占用X轴的运动空间，Y向的突出距离经过严格控制，不会在打印到Y轴最大行程时触碰设备框架，Z向的整体高度控制在原有挤出总成的高度范围内，不会压缩设备的最大打印高度，完全适配原有设备的运动行程参数，用户安装后无需修改固件的行程限位参数即可直接使用。
