车载可调角度摄像机固定支架结构

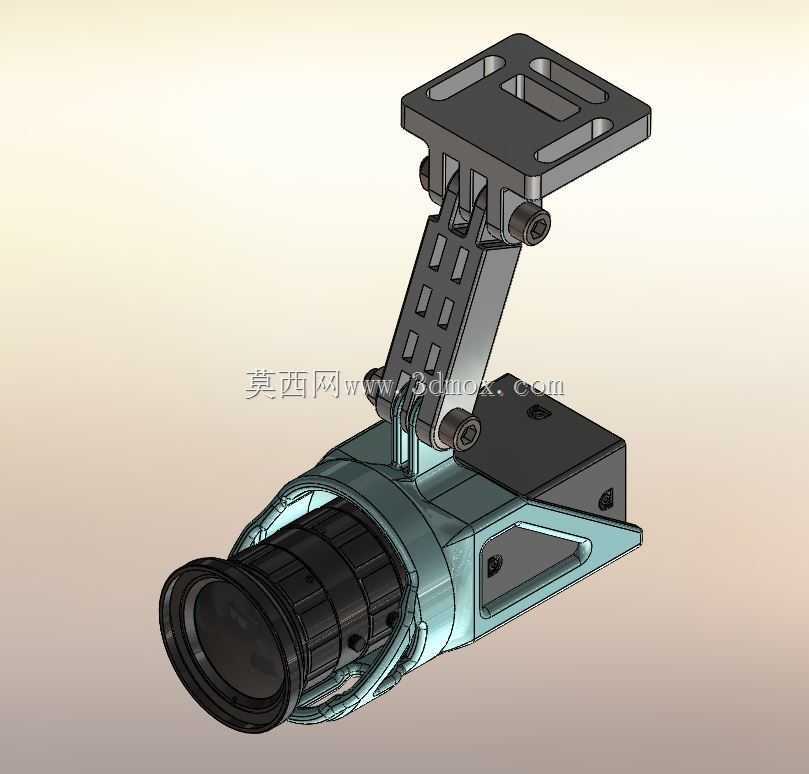

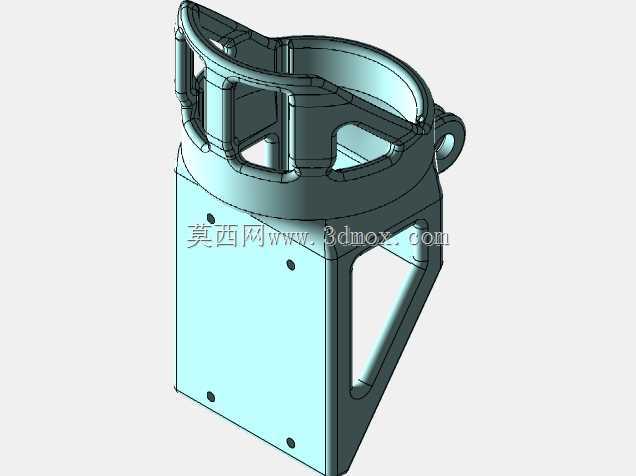

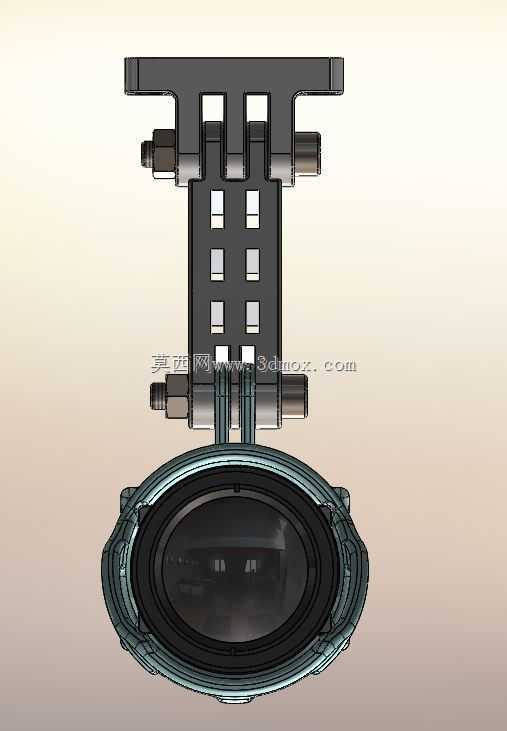

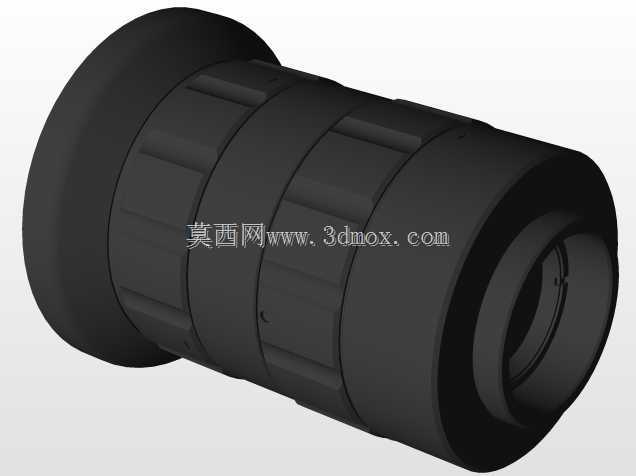

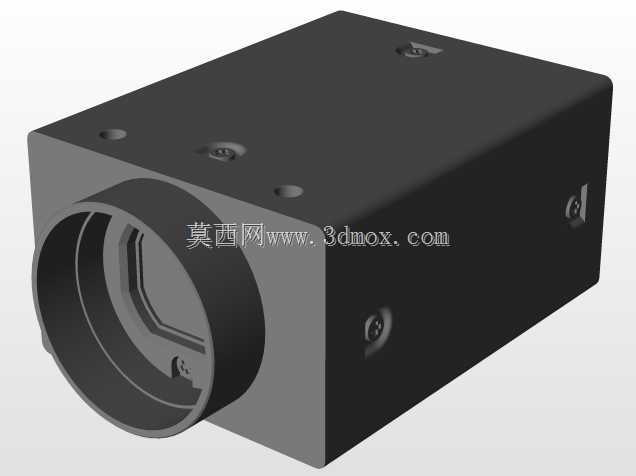

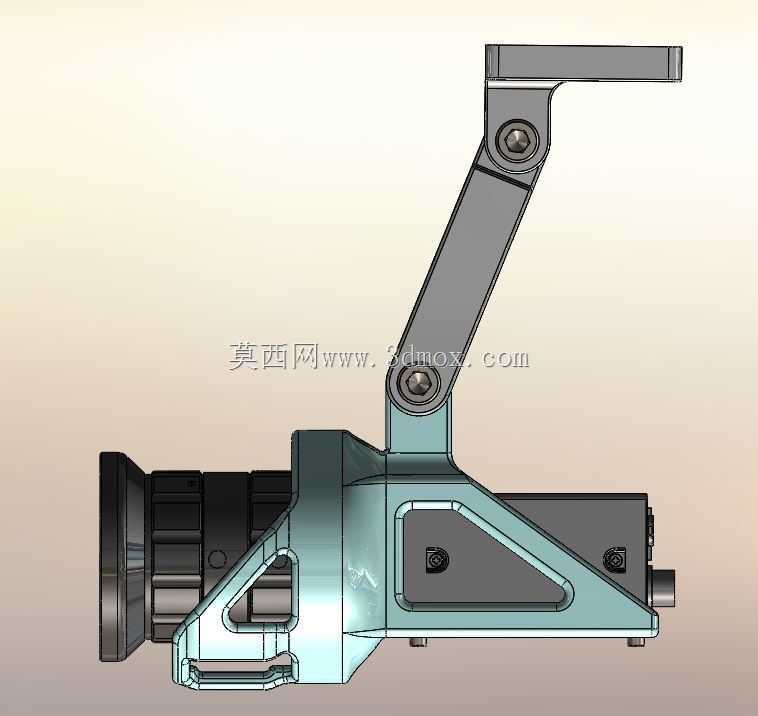

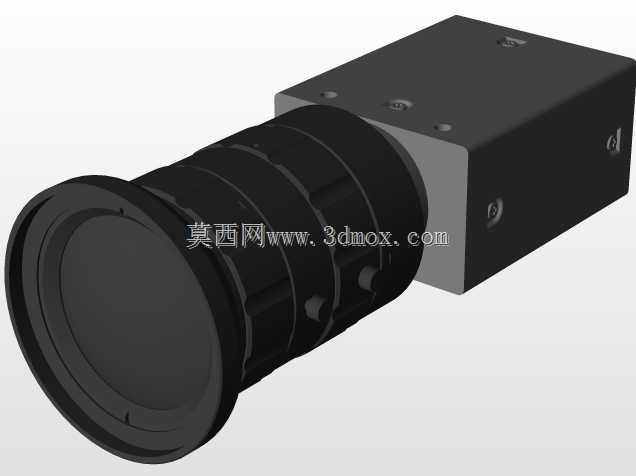

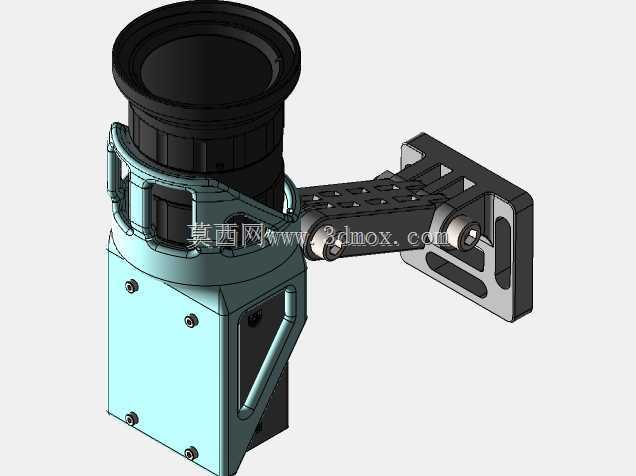

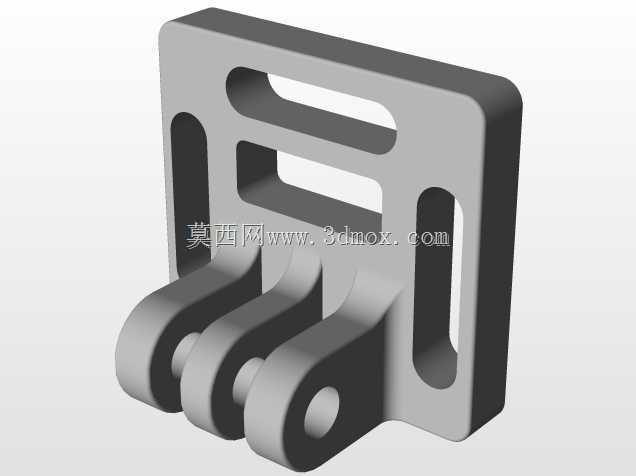

这款车载摄像机安装结构主要适配乘用车辆的外置视觉采集需求，常见应用场景包含行车辅助视觉采集、道路工况记录、特种作业车辆周边环境监控等领域，能够在车辆行驶的复杂振动、变温工况下为摄像设备提供稳定的固定支撑，同时满足不同拍摄角度的灵活调整需求。从实际用途来看，该结构将摄像单元与车身安装位形成刚性连接，避免车辆行进过程中摄像设备出现晃动、移位导致的画面虚焦、采集范围偏移问题，同时可根据拍摄需求快速调整镜头俯仰角度，覆盖从近距路面到远距路况的不同采集范围，适配不同车型的安装位置差异。在功能特性上，该结构采用三段式铰接设计，顶部安装板预留多组长条形安装孔，可适配不同车型的预装孔位，无需对车身进行额外打孔改造；中间支撑臂设置多组减重镂空槽，在保证结构刚性的前提下降低整体自重，减少车辆行驶过程中的惯性负载；底部与摄像主机的连接位采用双侧销轴铰接结构，调整角度后可通过侧边紧固件锁止，在车辆振动工况下不会出现角度自行偏移的问题，同时铰接位置预留足够的转动间隙，角度调整范围可覆盖水平向下15度到向上45度的常用拍摄区间，满足绝大多数车载视觉采集的角度需求。设计思路上，整体结构优先考虑车载工况的抗振性能，所有连接位置均采用刚性销轴配合防松紧固件，避免长期振动出现连接松脱；支撑臂采用倾斜受力结构，将摄像主机的重量沿支撑臂轴向传递到顶部安装板，减少铰接位置的横向受力负载，提升长期使用的结构稳定性；外形尺寸方面，整体结构收拢状态下总高度控制在180毫米以内，顶部安装板尺寸为100毫米*80毫米，底部摄像主机适配位宽度为90毫米，安装边界可适配绝大多数车载前置、侧置的安装空间，不会出现与车身覆盖件、周边管线的干涉问题，同时外露结构均做圆角处理，避免安装调整过程中划伤操作人员或车身漆面。
