增量式旋转编码器E6B2-CWZ3E结构设计

项目分类:传感器 发布时间:2022-06-09 ID:659343
  • 增量式旋转编码器E6B2-CWZ3E结构设计
  • 增量式旋转编码器E6B2-CWZ3E结构设计
  • 增量式旋转编码器E6B2-CWZ3E结构设计
  • 增量式旋转编码器E6B2-CWZ3E结构设计
  • 增量式旋转编码器E6B2-CWZ3E结构设计

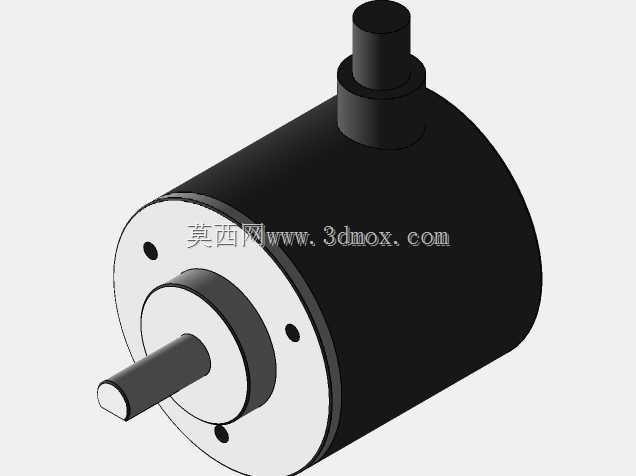

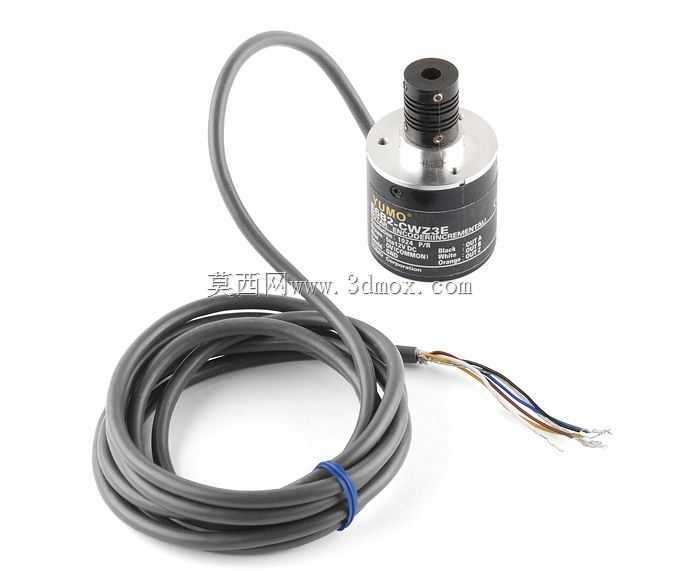

  在自动化生产线的输送线速度闭环、机床主轴转速反馈、伺服电机位置环采样、包装机械送料辊角度定位这类场景里,旋转编码器是整套控制系统获取运动参数的核心前端部件,这款E6B2-CWZ3E型增量式旋转编码器的三维结构,完全还原了实物的安装适配性与内部布局逻辑,能直接用于设备整机的装配干涉校验、安装工位的空间预留设计。从实际选型适配的角度看,这款编码器采用轴套式中空安装结构,主体外壳为圆柱形金属壳体,表面做了发黑防锈处理,出线端采用一体化防水线缆密封结构,配套的2米长屏蔽线缆直接从壳体侧端引出,线缆内部包含电源、公共端、三路脉冲输出的多芯线,线端做了剥线上锡处理,方便现场接线时直接压接端子,不需要额外剥线处理。设计这款模型的时候,

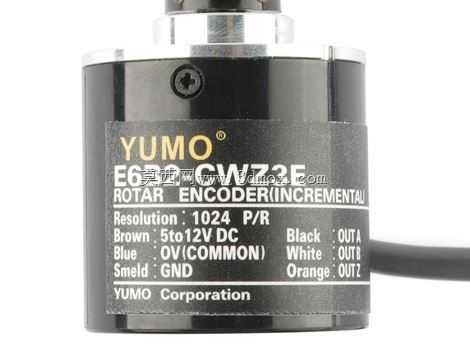

  首先考虑的是工业现场的安装兼容性:编码器的主体外径为40mm,轴向安装总长度(不含伸出轴)为38mm,顶部的中空轴套内径为6mm,适配市面上绝大多数6mm输出轴的微型电机、输送辊轴,轴套侧面预留了2个M3的紧定螺丝孔,安装时只需要将轴套套入被测转轴,拧紧紧定螺丝即可完成同轴固定,不需要额外加工联轴器安装法兰,能大幅缩小安装工位的轴向占用空间。从功能特性上看,这款编码器分辨率为1024脉冲每转,供电电压范围覆盖5至12V直流,输出采用NPN集电极开路形式,棕色线接电源正、蓝色线接公共端OV、黑色线为A相输出、白色线为B相输出、橙色线为Z相原点输出,每旋转一圈输出一个零位脉冲,方便设备做原点回归校准。模型还原了编码器外壳上的标识区域、轴套部位的弹性联轴器缓冲结构——这个弹性结构能抵消被测轴的少量径向跳动与轴向窜动,避免编码器内部码盘因为轴系偏差出现磨损,延长设备使用寿命。在做设备布局设计的时候,需要注意编码器的安装边界:线缆引出方向需要预留至少50mm的弯曲半径,避免线缆直角弯折导致内部芯线断裂;编码器主体周围需要预留30mm以上的操作空间,方便安装时拧紧紧定螺丝、后期维护时拆卸更换;安装时要保证编码器轴与被测轴的同轴度偏差不超过0.1mm,角度偏差不超过1度,否则会导致脉冲输出丢数、轴承异常磨损。这款编码器的防护等级达到IP50,适合安装在干燥无强腐蚀的工业柜内或者设备内部,不适合直接暴露在有切削液喷淋、多粉尘的户外场景,如果要用在这类恶劣场景,

  需要额外加装防护外壳。从结构建模的细节来看,模型还原了壳体表面的防滑滚花、线缆根部的应力释放护套、轴套端面的定位刻线,所有安装孔位、配合尺寸都和实物完全一致,导入装配体后不需要额外调整尺寸就能直接完成虚拟装配,能提前检查安装工位是否存在干涉、线缆走线是否顺畅、紧定螺丝的操作空间是否足够,避免实际加工安装时出现尺寸不匹配的问题。在做传动系统设计的时候,这款编码器可以直接配套同步轮、齿轮或者直接套在电机输出轴上,不需要额外设计安装支架,壳体侧面预留的两个安装通孔可以配合M4螺丝直接固定在设备安装板上,安装板的孔位中心距为30mm,建模时已经把安装孔的位置、沉头深度都做了准确还原,设计安装板的时候可以直接调用模型的孔位草图,

  不需要反复核对实物尺寸。很多新手工程师在选型编码器的时候容易忽略轴系负载的问题,这款编码器的径向允许负载为30N,轴向允许负载为20N,所以安装时不能让编码器轴承受额外的径向力,比如不能直接把同步轮装在编码器轴上带动负载,只能用编码器检测已经做了轴承支撑的转轴的转速与角度,否则会导致编码器轴承过早损坏。模型里的弹性连接结构就是为了抵消少量安装偏差设计的,建模时还原了弹性片的厚度、开槽数量,做有限元分析的时候可以直接用这个模型校核弹性片的变形量,确认在允许的轴系偏差范围内弹性片不会出现塑性变形。线缆部分采用柔性建模,能根据实际走线需求调整弯曲形态,在做整机布线设计的时候,可以直接拖动线缆调整到实际走线的位置,检查线缆长度是否足够、是否会和运动部件发生摩擦,提前规划走线槽的位置与固定点。
