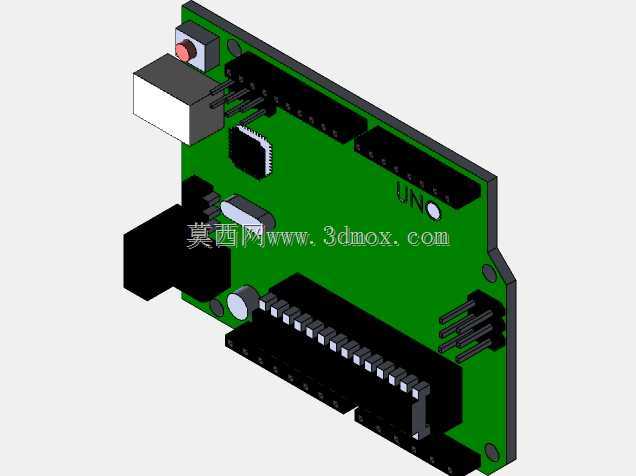

ArduinoUno开源开发板精细三维结构

这款Arduino Uno开发板的三维建模，完整还原了开源硬件原型平台的核心结构与装配细节，面向电子原型开发、嵌入式教学、创客项目落地等多元场景打造。在实际应用中，这类开发板是电子爱好者、学生群体、嵌入式工程师快速验证创意的核心载体，可对接各类传感器、执行器完成智能硬件原型搭建，小到桌面创意摆件、环境监测节点，大到小型机器人控制单元、工业简易数据采集终端，都能依托该板卡的通用接口完成功能调试与方案验证。从功能特性来看，建模完整复现了板卡的核心功能分区：左上角的直流电源输入接口可适配外接电源供电，满足脱离USB调试场景下的独立运行需求；侧边排布的数字IO排针、模拟输入排针严格遵循官方标准间距，预留了充足的插装空间，可直接对接各类扩展板、杜邦线连接的外设模块；板载的复位按键位置贴合实际操作习惯，调试时可快速完成程序重启；USB接口区域的结构预留了标准公头插拔空间，兼顾数据传输与供电的双重功能需求。设计思路上，建模严格遵循官方板卡的机械尺寸规范，整体长宽尺寸控制在标准开源板卡的通用边界内，安装孔位的位置、孔径完全匹配市面通用的亚克力固定支架、3D打印外壳的安装点位，用户可直接基于该模型完成配套外壳、固定结构的适配设计，无需反复核对实物尺寸。板上的主控芯片、晶振、电容电阻等贴片元件的布局与实物完全一致，既还原了板卡的真实外观，也可用于教学场景下的硬件结构讲解，帮助初学者快速识别板载元件的位置与功能。建模过程中对板卡边缘的倒角、接口的突出高度、排针的伸出长度都做了精准还原，避免了装配时的结构干涉问题，不管是用于产品演示动画制作、教学课件素材，还是配套结构的设计验证，都能提供精准的结构参考。
