工业施工用桁架式脚手架作业平台结构

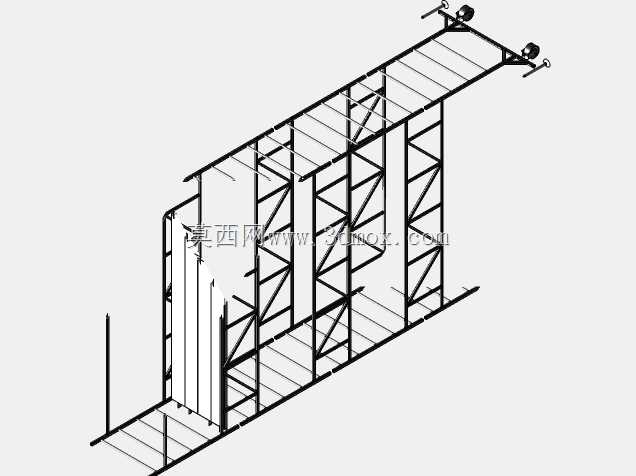

　　这套桁架式脚手架作业平台，主要面向工业厂房搭建、场馆外立面施工、大型设备外围检修这类需要高空临边作业的场景，区别于普通扣件式脚手架的零散拼装特性，整体采用模块化桁架单元拼接的设计思路，架体的主受力框架采用矩形截面的型钢杆件焊接成型，每段桁架单元的腹杆采用三角斜撑布局，能在控制整体自重的前提下最大化提升架体的抗扭、抗弯承载能力，避免高空作业时架体出现过大挠度晃动。从结构布局来看，架体沿作业延伸方向设置多组竖向支撑立柱，立柱底部预留了与预埋基础件连接的法兰盘接口，安装时可以直接通过膨胀螺栓或者焊接方式与地面硬化层、设备基座顶面固定，不需要额外搭设大面积的落地支撑基础，能适配狭窄厂区通道、设备周边有限空间的作业需求。

　　架体顶部的作业面采用格栅式踏板铺设，踏板与横向桁架梁之间设置防滑卡扣，避免作业人员走动或者堆放工具时踏板移位，作业面临边位置预留了防护栏杆的安装插孔，现场可以根据作业高度需求快速加装1.2米标准高度的防护栏，满足高空作业的安全防护要求。设计过程中优先考虑了架体的拆装复用性，每段桁架单元的端部都设置了统一规格的连接耳板，相邻单元之间通过高强度螺栓穿接固定，不需要现场焊接作业，单段单元的重量控制在两人协同可搬运的范围内，转场运输时可以将架体拆解为独立单元堆叠存放，大幅降低运输与仓储的空间占用。架体的侧向设置了多道横向连墙件接口，当架体搭设高度超过6米时，可以通过连墙件与周边建筑墙体、固定设备结构做刚性拉结，

　　进一步提升架体整体的抗风载与抗侧倾能力，避免极端工况下架体失稳。针对施工过程中常见的物料垂直转运需求，架体顶端预留了小型起重葫芦的挂接点，挂接点位置做了局部加劲板补强，单挂点的额定承载能力满足常规施工工具、小型配件的垂直吊运需求，不需要额外在架体旁搭设独立的吊装支架。从安装边界来看，架体的单段标准长度为3米，竖向支撑的标准间距为1.5米，作业面的标准宽度为0.8米，现场可以根据实际作业面的长度需求，灵活增减桁架单元的拼接数量，也可以根据作业高度需求，叠加多层竖向桁架单元，适配2米到12米不同高度的作业场景。架体所有杆件的连接孔位都采用统一的模数化设计，加工时通过数控设备完成冲孔与焊接，能保证所有同规格单元的互换性，

　　不会出现现场拼装时孔位错位无法安装的问题。考虑到户外施工的防锈需求，架体所有钢制构件表面都做了抛丸除锈后喷涂防锈底漆的处理，能适应多雨、潮湿的户外作业环境，延长架体的复用寿命。在受力计算层面，设计时针对施工常见的活载工况做了校核，包括作业面均布施工荷载、局部集中堆载、侧向风荷载等多种组合工况，腹杆的角度与截面选型经过反复优化，在保证承载能力达标的前提下，尽可能减少冗余材料的使用，控制整体制造成本。架体底部的支撑脚设置了可调节高度的螺栓支座，当地面存在不平整或者坡度时，可以通过调节支座螺栓的伸出长度，快速将顶部作业面调整至水平状态，不需要额外垫设木板或者型钢垫块，提升现场安装的效率。
