数控铣削用多孔式真空吸附工作台结构

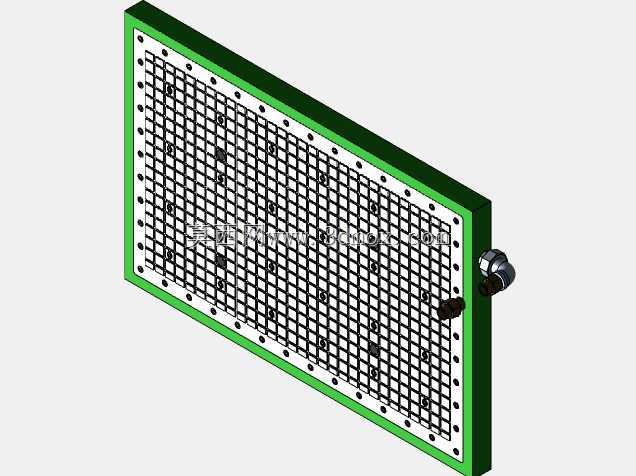

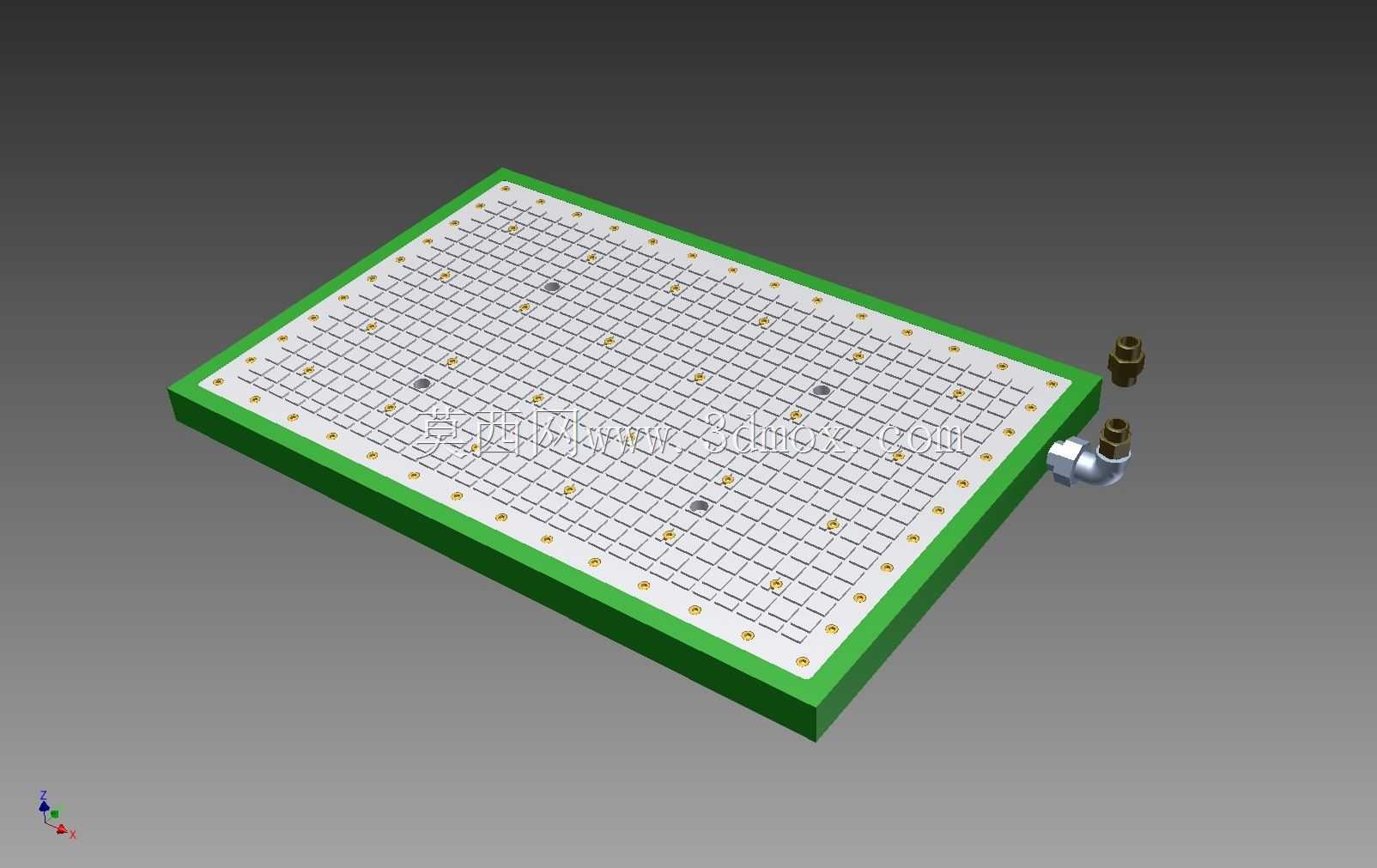

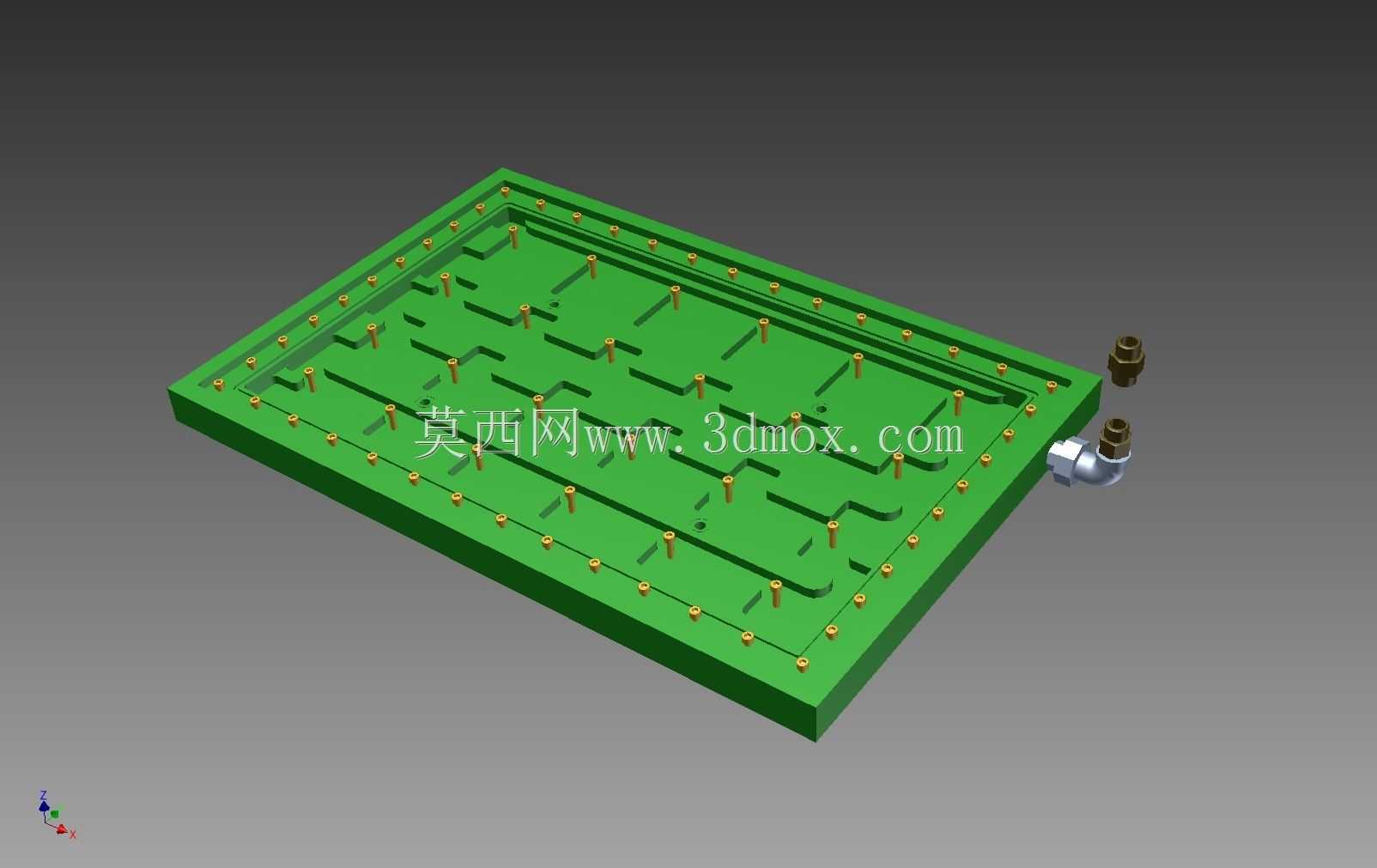

　　在数控铣削加工场景里，薄壁板材、非金属薄板类工件的装夹一直是一线加工的痛点——采用传统平口钳、压板装夹时，很容易因为夹紧力分布不均造成工件变形，若工件尺寸偏小、壁厚过薄，甚至会出现夹伤、装夹定位偏移的问题，反复找正也会占用大量有效加工时间。这款真空吸附工作台的设计，正是针对这类加工痛点做的定向结构优化，核心是通过负压吸附的方式实现工件无夹具固定，省去传统装夹的复杂步骤。从结构布局来看，工作台主体采用矩形平台结构，台面布满密集的网格状吸附孔，孔位均匀分布在整个有效吸附区域内，边缘设置一圈绿色的密封边框，用于放置密封胶条，保证负压腔的气密性，避免漏气导致吸附力不足。侧边预留的两个接口分别用于连接真空发生装置与控制球阀，

　　其中一个接口外接真空泵提供负压源，另一个接口通过球阀控制气路通断，实现吸附与释放的快速切换。设计时首先考虑的是有效吸附范围，针对小尺寸板材加工需求，明确了最小可吸附板材尺寸为200x200mm，当板材尺寸覆盖足够多的吸附孔时，才能形成稳定的负压腔保证吸附力，小于该尺寸的板材会因为覆盖孔位不足、密封边界无法闭合出现漏气，无法提供足够的夹紧力。台面的吸附孔采用等间距网格排布，这种排布方式的优势在于不管工件放置在台面哪个有效区域，都能覆盖到足够数量的吸附孔，不需要针对特定工件调整孔位位置，适配不同轮廓的板材、薄壁件加工需求。密封边框的高度略高于台面平面，安装3mm直径的橡胶密封丝后，密封丝会高出台面一定距离，当工件放置在台面上时，

　　工件自身重量会压缩橡胶丝形成闭合的密封区域，真空泵启动后，密封区域内的空气被抽出形成负压，大气压会将工件牢牢压在台面上，吸附力均匀分布在工件与台面接触的整个区域，不会出现局部夹紧力过大导致的工件变形，也不会像传统夹具那样遮挡加工区域，能够实现工件上表面的全范围铣削加工，不需要二次装夹避让夹具位置。在实际使用时，需要搭配额定流量匹配的真空泵，配套3mm规格的橡胶密封丝沿着工件外轮廓在台面上围出密封区域，再通过侧边的球阀控制气路，装夹工件时只需要将工件对准围好的密封区域放置，打开真空泵阀门即可完成固定，加工完成后关闭真空泵、打开泄压球阀即可取下工件，整个装夹过程耗时不到传统压板装夹的五分之一，尤其适合亚克力、铝板、PCB板、

　　木质板材等易变形薄壁件的铣削加工。从安装边界来看，这款工作台为独立平台结构，可直接通过底部的安装孔固定在数控铣床的工作台上，不需要对原有机床结构做改造，侧边的气路接口采用标准管螺纹连接，可适配常规的气动软管快速接头，安装时只需要保证工作台台面与机床主轴垂直，找正台面平面度即可投入使用。设计过程中也充分考虑了台面的刚性需求，平台主体采用足够厚度的硬质材料制作，避免铣削过程中台面受力变形影响加工精度，吸附孔的孔径经过反复验证，既保证足够的通气流量快速建立负压，又不会因为孔径过大导致工件表面在负压作用下出现凹痕，影响工件表面质量。在批量加工同规格小尺寸板材时，还可以提前在台面上用密封丝围出多个对应尺寸的密封区域，一次装夹多件工件同时加工，大幅提升加工效率，相比传统的专用夹具，这种真空工作台的适配性更强，不需要针对不同工件制作专属夹具，只需要调整密封丝的围合形状即可适配不同轮廓的工件，大幅降低了小批量多品种板材加工的夹具成本。需要注意的是，这种真空吸附工作台仅适用于表面平整的工件，若工件表面存在明显凹凸、翘曲变形，会导致密封区域漏气无法形成足够负压，无法实现可靠固定，因此使用前需要确认工件待吸附表面的平面度满足密封要求。
