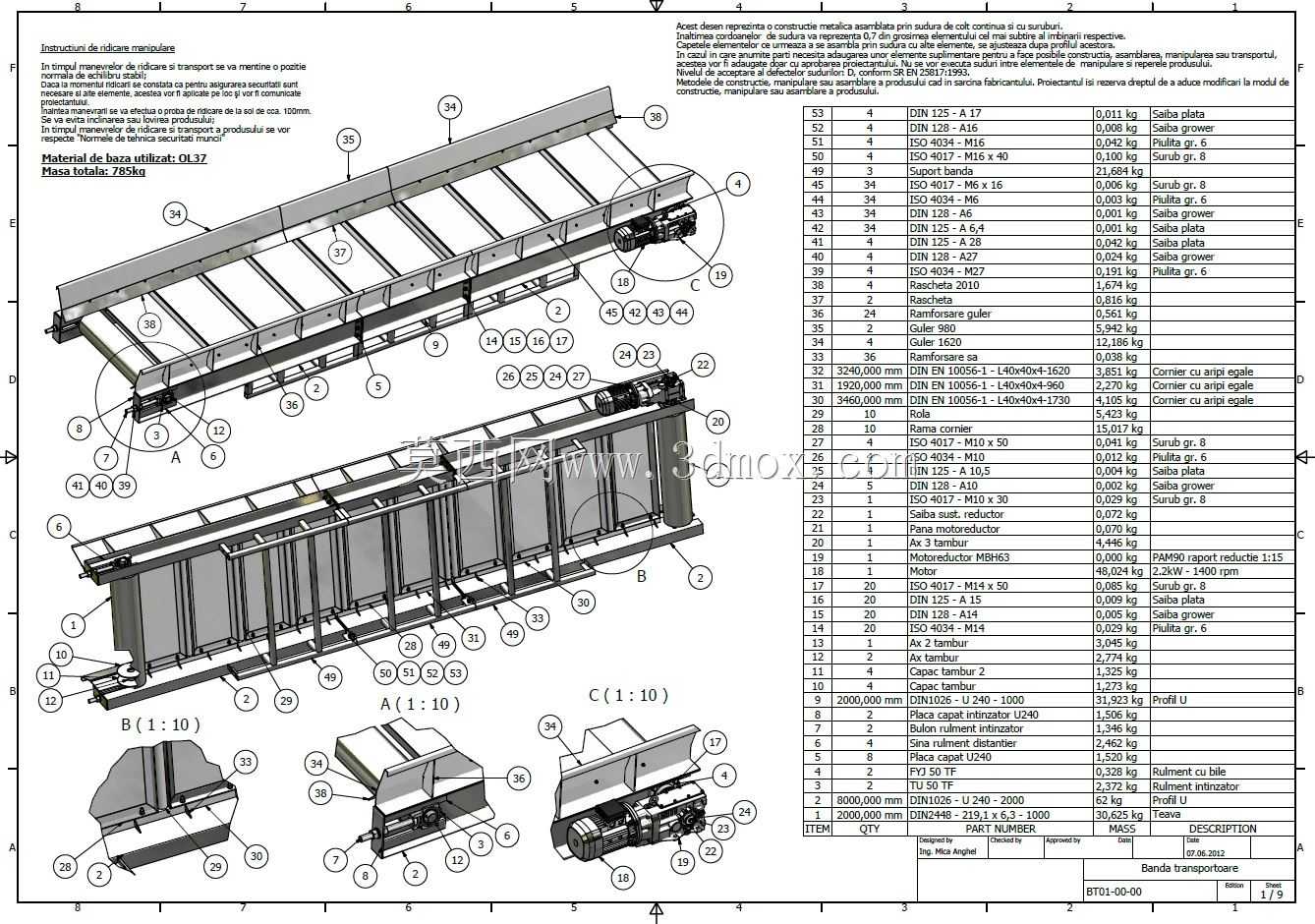

带式输送设备整机结构工程图纸

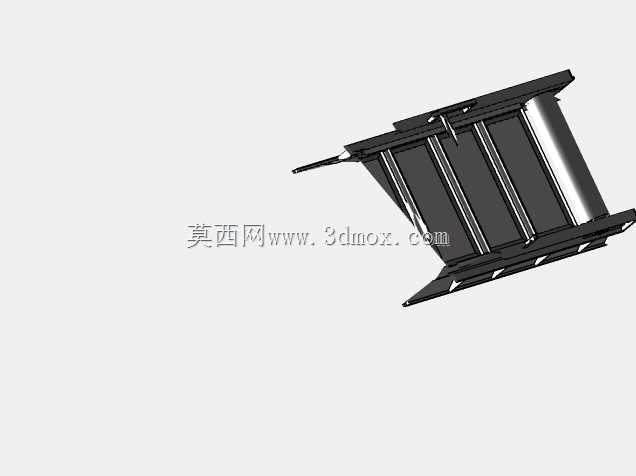

　　这套带式输送设备的结构设计，主要面向生产车间内的散料、成件包装物的长距离转运场景，在食品加工、建材生产、电商仓储分拣、零部件制造流水线中都能适配使用，可衔接不同工序段的加工设备，完成物料在不同工位间的平稳传递，替代人工搬运降低作业强度，同时保障物料流转的节拍稳定性。从结构组成来看，设备主体采用分段式机架设计，纵向主梁采用标准型钢拼焊成型，侧部护板通过螺栓与主梁连接，既保证整体机架的承重刚度，也方便后期维护时快速拆卸更换磨损部件；托辊组按照等间距排布在机架上下层，上层托辊采用槽型结构适配散料输送时的物料聚拢需求，下层平托辊承托回程段输送带，避免带体下垂出现跑偏问题。驱动端布置在设备的一侧，集成了驱动辊筒、减速传动组件与张紧调节结构，

　　张紧装置采用丝杠调节形式，可根据输送带的实际拉伸量调整辊筒间距，保证带体始终保持合适的张紧力，避免运行中出现打滑、跳带问题；尾部改向辊筒配套设置了清扫组件，可刮除粘附在输送带表面的物料残渣，防止残渣带入辊筒与带体之间加剧部件磨损。设备的设计过程中，优先考虑了现场安装的适配性，机架分段长度控制在常规运输单元的尺寸范围内，现场安装时可通过法兰拼接实现不同长度的输送线组合，无需额外做大规模的结构改制；侧部护板的高度根据常规输送物料的堆积角度设置，可避免散料在输送过程中从侧边洒落，同时护板上预留了传感器安装位，可根据实际使用需求加装料位检测、跑偏检测、急停触发等组件，适配自动化流水线的信号联动需求。从安装边界来看，

　　设备的底部支腿设置了可调脚杯，可在地面不平整的安装场景下调整整机水平度，支腿的安装孔位按照标准间距预留，可直接通过膨胀螺栓与地面固定，也可搭配减震垫使用降低运行时的振动传递；设备的进料端与出料端都预留了与其他设备衔接的接口尺寸，可直接对接料斗、分拣台、加工机床的出料口，无需额外设计转接结构。在细节结构处理上，所有转动部件的轴承座都采用了外置式安装设计，润滑脂加注口暴露在机架外侧，日常维护时无需拆卸护板即可完成润滑保养；辊筒的表面做了防滑包胶处理，增大与输送带之间的摩擦力，尤其在输送较重成件物料时，可避免物料与带体之间出现相对滑动影响输送精度。整体结构的受力分布经过校核，主梁的型钢选型可满足常规散料、成件货物的承重需求，

　　在额定负载下运行时，机架的最大变形量控制在允许范围内，不会出现带体跑偏、托辊卡滞等问题；输送带的运行速度可通过更换传动轮配比或者搭配调速驱动组件调整，适配不同生产节拍下的物料输送需求，既可以用于高速运转的自动化流水线，也可用于低速的人工拣选工位物料传递。
