三轴联动数控铣床工作台结构设计

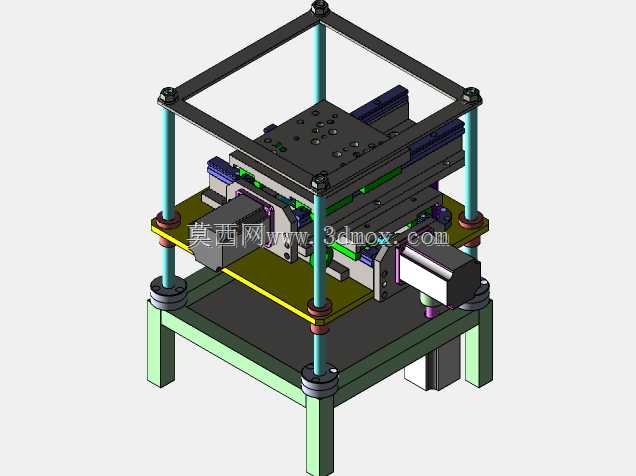

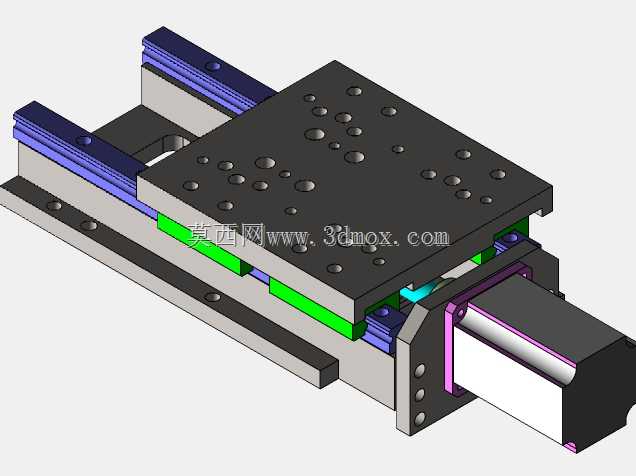

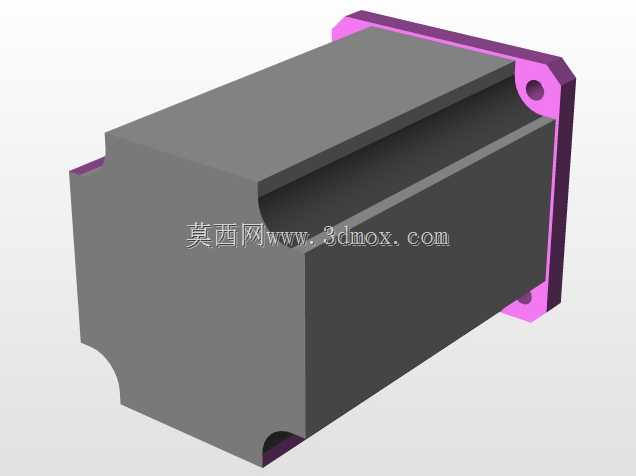

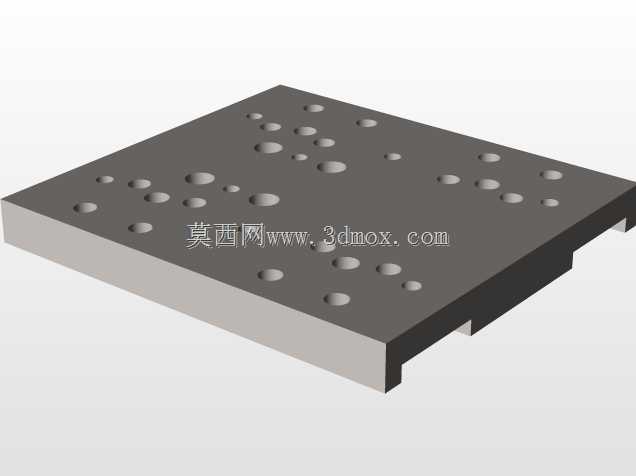

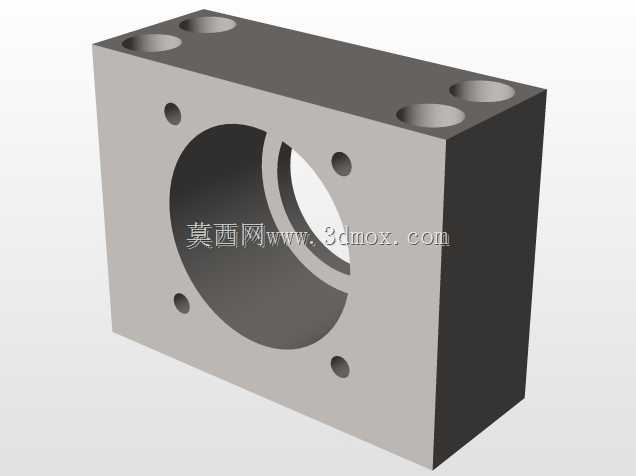

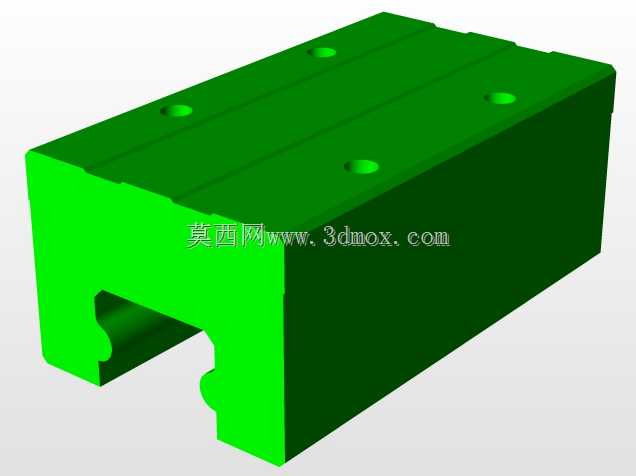

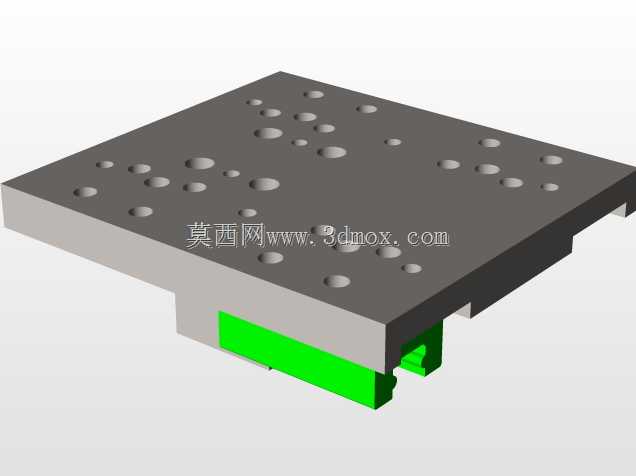

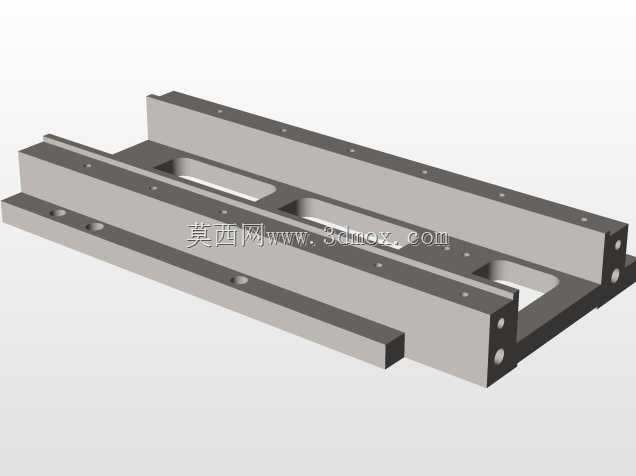

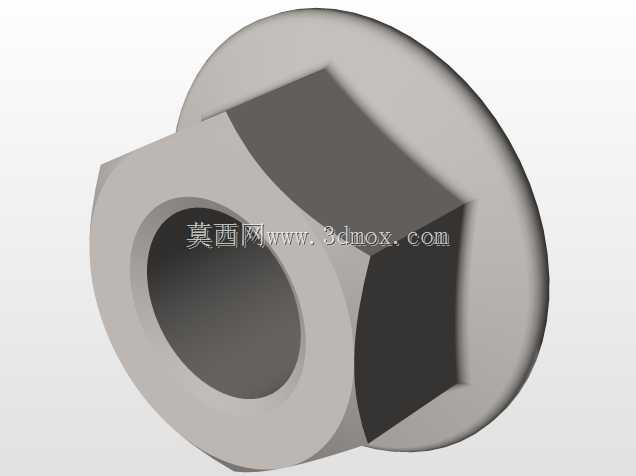

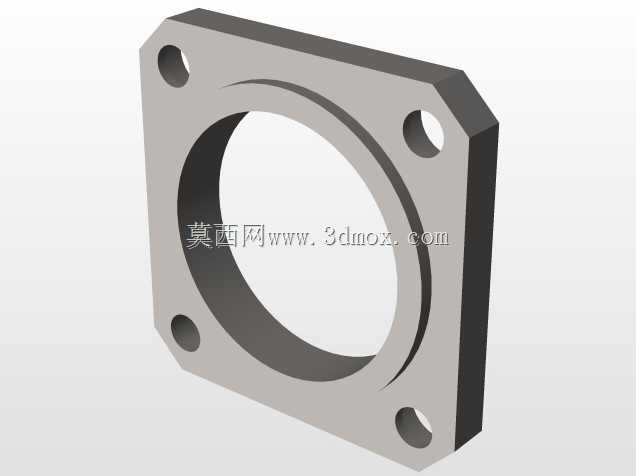

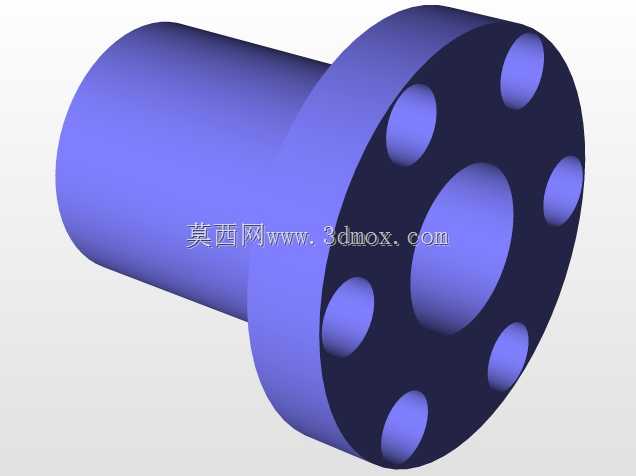

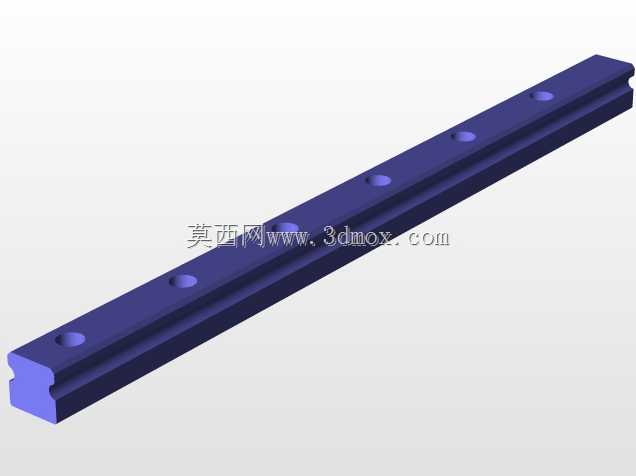

该三轴数控铣床工作台是面向小型精密加工与桌面级制造场景打造的核心运动承载部件，可适配小型零件铣削、钻孔、攻丝以及3D打印运动平台搭建等多元作业需求，能够为加工执行端提供稳定的X/Y/Z三方向直线运动支撑，满足小尺寸工件的高精度加工作业要求。整体结构采用分层堆叠式设计思路，底部为方管焊接成型的支撑机架，四条立式支腿预留了地面安装固定孔位，可通过膨胀螺栓与作业地面刚性连接，保障整机运行过程中的结构稳定性，避免高速进给时产生共振影响加工精度。中层为双层叠放的十字滑台结构，分别对应X轴与Y轴的直线运动方向，滑台主体采用高强度铝合金板材加工而成，在保证结构刚性的前提下尽可能降低运动部件自重，减小传动负载，滑台之间通过线性导轨副连接，配合滚珠丝杠传动结构，可实现微米级的进给精度，滑台台面预留了多组T型槽与螺纹安装孔，可灵活搭配不同规格的工装夹具，适配不同外形尺寸的工件装夹需求。上层为Z轴运动支撑框架，四根立式光轴作为导向支撑，搭配独立的丝杠传动组件，可带动加工主轴实现垂直方向的进给运动，框架顶部设置有横梁连接板，可用于安装主轴电机、3D打印挤出头等不同作业执行端，拓展设备的应用场景。整体安装边界控制在桌面级设备尺寸范围内，底部机架占地面积不足0.5平方米，可直接放置于标准工作台面使用，无需额外搭建大型设备基础。设计过程中充分考虑了传动部件的维护便利性，所有导轨、丝杠的润滑点均预留了外露操作空间，日常维护无需大规模拆解结构，同时各运动轴的限位开关安装位均做了标准化设计，可直接适配市面上主流的光电式或机械式限位配件，降低电控系统的搭建难度。滑台的运动行程经过合理配比，X/Y轴有效行程可满足小型零件的全范围加工覆盖，Z轴行程可适配不同高度的工件加工与不同长度的加工刀具装夹，整体结构的负载能力经过校核，可承载最高10公斤的工件与执行端重量，完全满足桌面级制造场景的作业需求。
