桌面级小型三轴数控加工设备

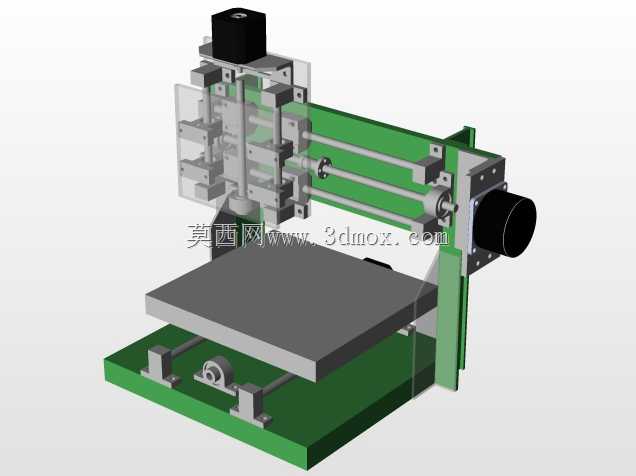

这款桌面级微型数控加工设备，主要面向个人创客、小型工坊、青少年科创教育场景设计，可放置在常规工作台面上完成小尺寸工件的铣削、雕刻、钻孔等加工作业，适配软金属、工程塑料、木材、亚克力等多种易切削材质，能够满足小批量定制零件制作、创意手板加工、教学实操演示等多元需求。设备采用经典的立式三轴龙门结构布局，X轴负责带动加工台面完成横向进给运动，Y轴负责纵向进给位移，Z轴搭载加工主轴完成垂直方向的进刀与抬刀动作，三轴均采用直线导轨搭配丝杆传动的结构，保障进给过程的平稳性与运动精度，可实现复杂轮廓的连续走刀加工。从设计思路来看，这款设备优先兼顾了小空间使用的适配性与基础加工能力的平衡，整体结构采用模块化拼接设计，底座与龙门支撑部分选用高强度板材拼接成型，既保证整体结构的刚性，减少加工过程中的震颤，又控制了设备整体自重，方便单人搬运与位置调整。设备的安装边界充分考虑桌面使用场景，整体占地面积不超过常规家用书桌的单块区域，高度适配常规室内置物架的层间高度，无需额外改造作业空间即可投入使用。主轴部分采用高速风冷电主轴，可适配不同直径的标准铣刀、雕刻刀头，通过夹头更换即可快速切换加工刀具，满足不同工序的加工需求。设备的传动部件均做了防护设计，可减少加工碎屑进入导轨、丝杆缝隙，降低日常维护的频次，延长设备使用寿命。龙门架的支撑结构做了加强筋优化，可抵消主轴高速切削时产生的侧向力，避免长时间加工出现结构形变，保障加工精度的稳定性。工作台面采用平整的高强度平台设计，可搭配通用夹具固定不同形状的加工坯料，适配方形、圆形、异形等多种小尺寸工件的装夹需求。设备的驱动电机均布置在结构外侧，既方便后期的检修维护，也能避免加工碎屑、切削液接触电机部件，提升电路部分的运行安全性。整体结构没有冗余的外凸部件，所有走线均沿结构内侧布置，避免作业过程中剐蹭操作人员，也让设备整体外观更加简洁规整。
