电动遥控玩具挖掘机组装结构设计

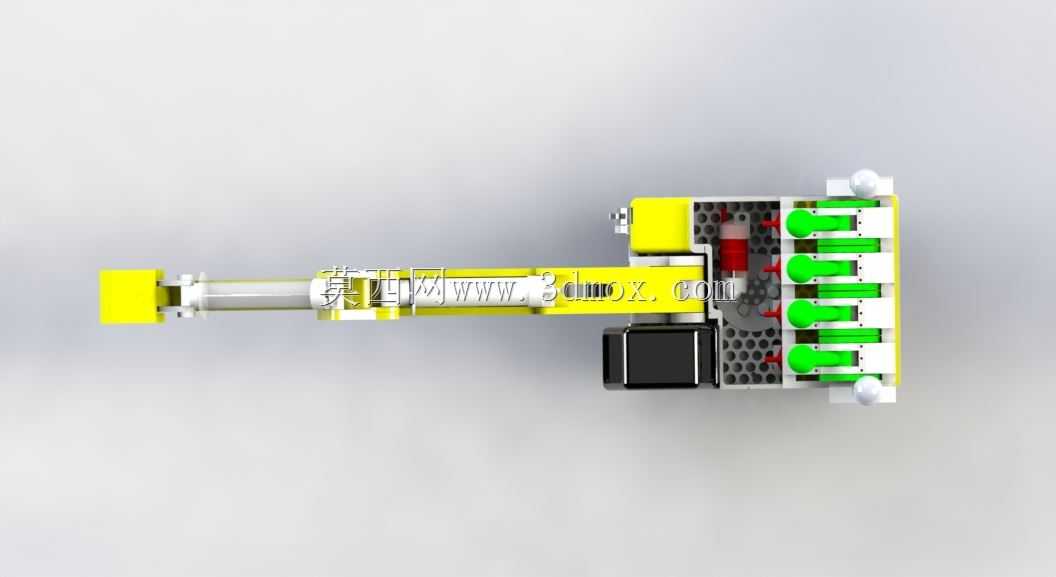

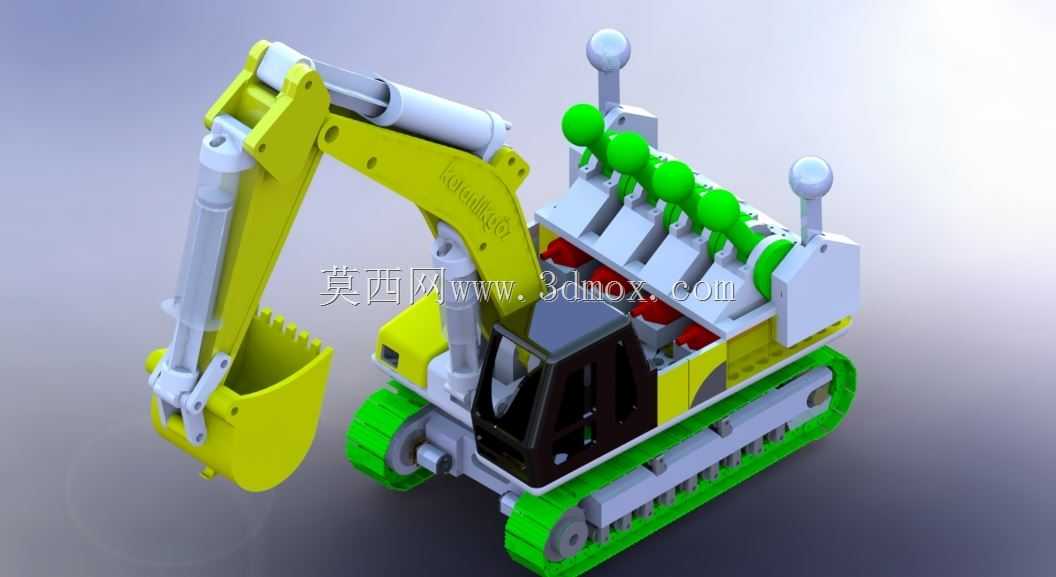

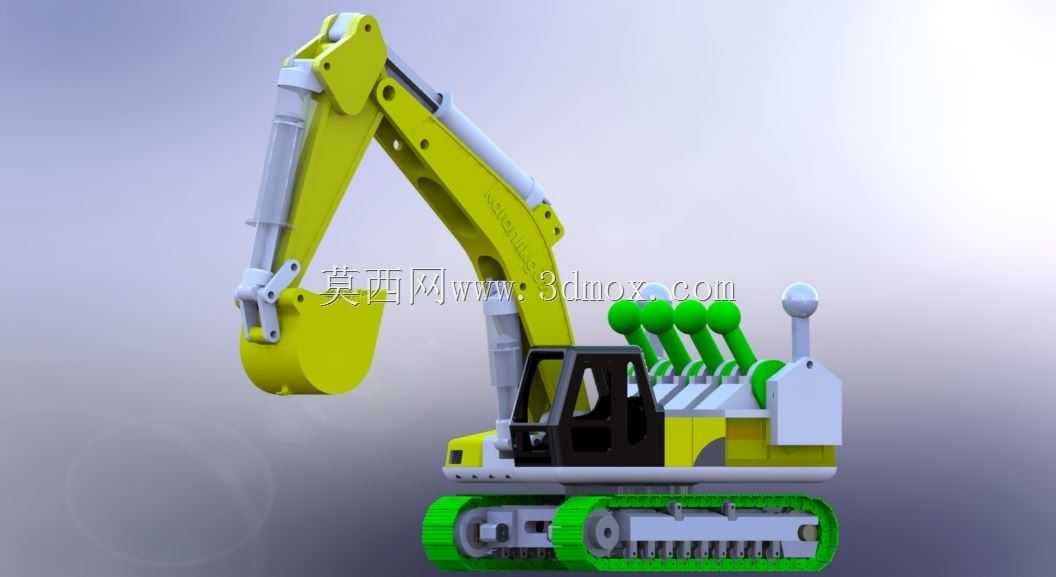

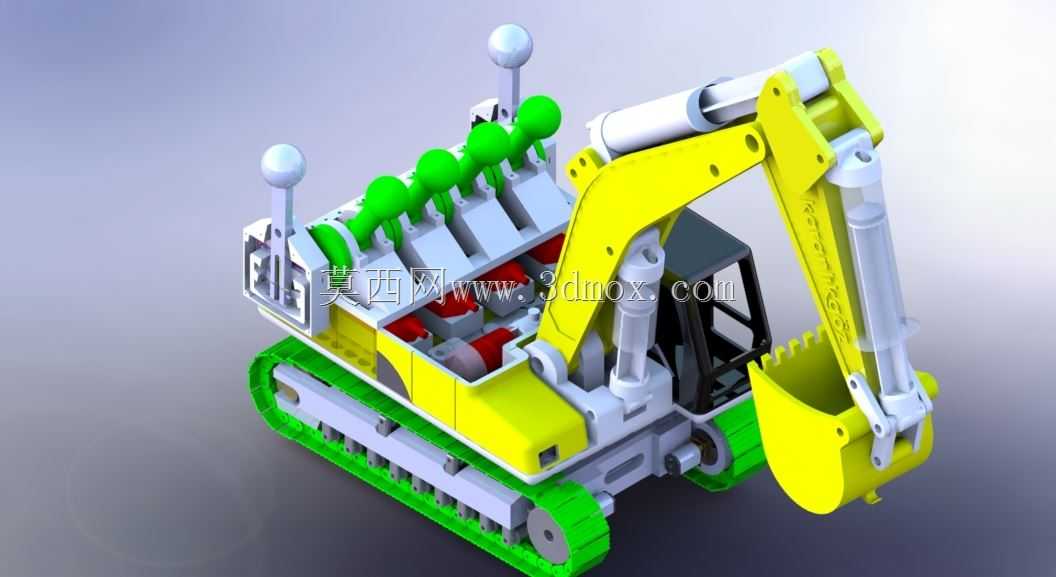

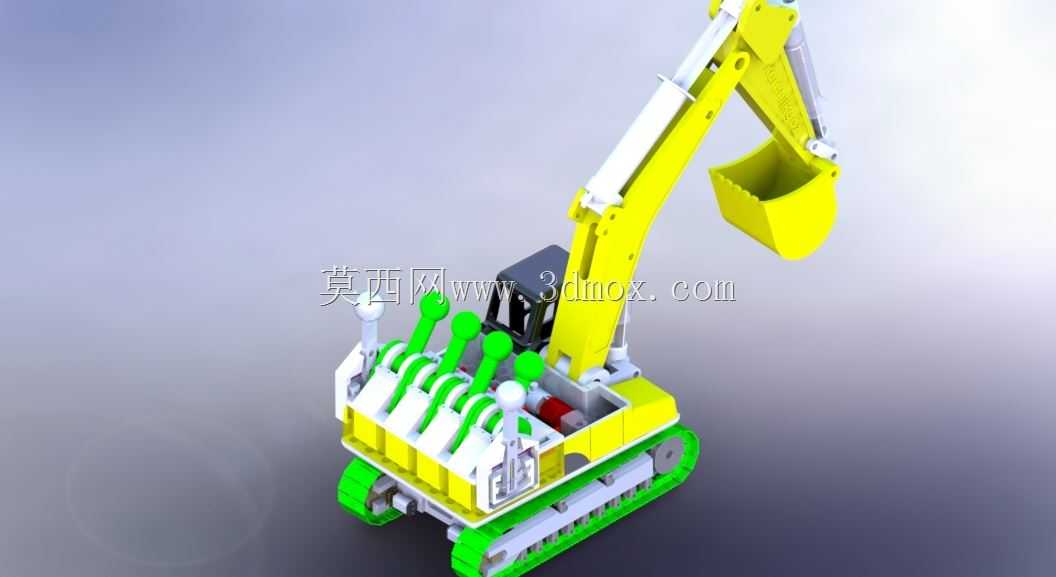

这款电动玩具挖掘机的设计，核心面向少儿益智拼装、科教模型演示以及桌面趣味把玩场景，既可以作为青少年机械结构启蒙的实操教具，也能作为3D打印爱好者的自制拼装项目，还原真实工程挖掘机的核心动作逻辑，同时兼顾玩具的安全性与易组装特性。设备实际用途覆盖三大场景：一是中小学科创课堂的机械结构教学载体，让学生通过组装理解连杆传动、履带行走、多轴联动的基础原理；二是桌面级动态摆件，完成组装后可通过控制实现动臂抬升、挖斗收放、底盘行走的仿真动作；三是亲子互动拼装项目，零件拆分合理，组装难度适配8岁以上儿童与家长协作完成。产品功能特性上，整机采用多组独立控制的操作杆对应不同动作，动臂、斗杆、挖斗分别通过独立的传动链路连接驱动单元，可实现真实挖掘机的挖掘、抬升、卸料全流程动作；履带式行走底盘适配桌面、地毯等多种平整或轻微粗糙的接触面，行走过程平稳不易侧翻；外露的操作杆采用圆润大尺寸设计，既方便手动操控演示，也避免尖锐边角带来的安全隐患；机身内部预留了驱动模块、传动组件的安装位，所有传动部件均做了圆角处理，运转时不会夹手。设计思路层面，整机以真实小型挖掘机的结构比例为参考做适配性简化，保留核心的动臂连杆结构、履带行走结构的同时，删减了工程设备上复杂的液压管路、精密传感组件，将传动路径简化为齿轮-连杆组合结构，降低零件加工与组装难度；外壳部分采用分块式设计，不同功能区域的外壳通过卡扣连接，无需额外粘接即可固定，方便后期拆解维护或更换零件；色彩搭配上采用高辨识度的亮黄、亮绿撞色，既符合玩具的视觉审美，也能让学生在组装时快速区分不同功能的零件模块。外形尺寸与安装边界上，整机组装完成后长宽高控制在180mm*100mm*160mm范围内，占用桌面空间极小，适合摆放于书桌、展示架；所有零件的壁厚均设置在1.8mm-2.5mm区间，适配FDM3D打印的最小壁厚要求，打印时无需额外添加支撑即可完成大部分零件的成型；驱动单元选用常规的小型直流减速电机，安装位尺寸适配市面通用的N20型号电机，用户无需定制特殊配件即可完成整机组装；电池仓预留了常规7号电池的安装空间，无需大容量锂电池即可驱动整机完成所有动作，进一步降低使用成本与安全风险。
