灯丝线圈D170导向规整组件结构设计

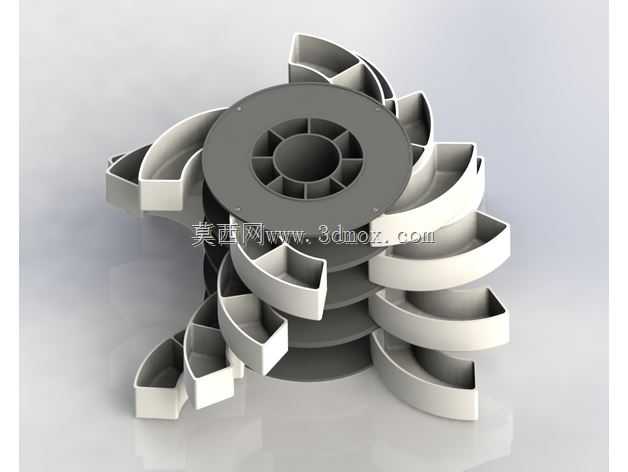

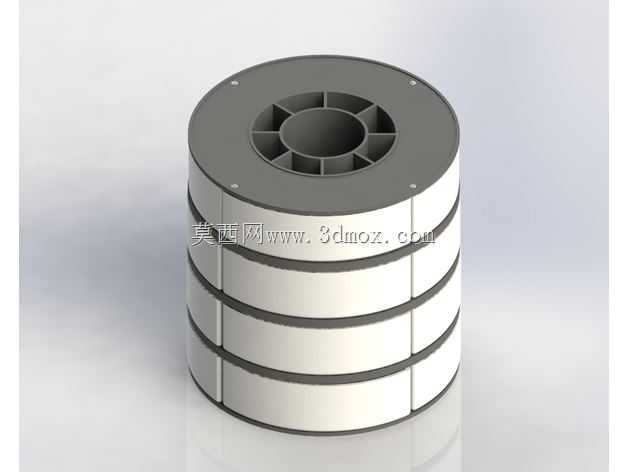

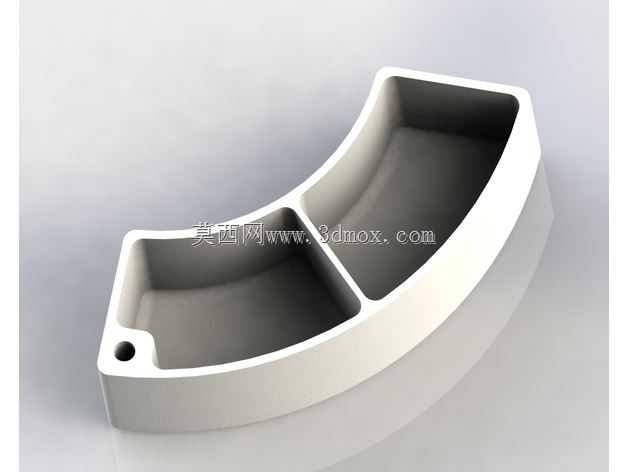

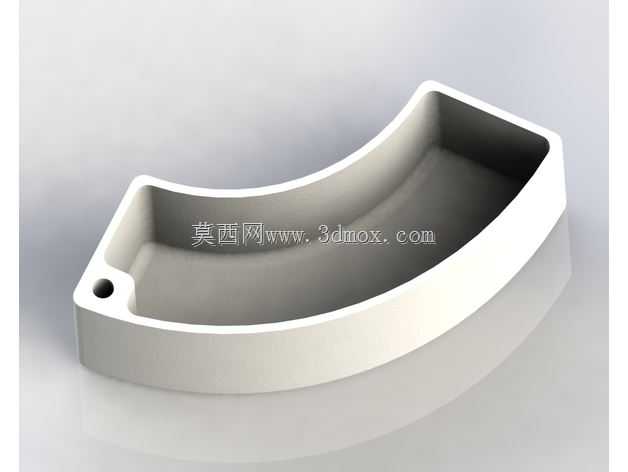

该结构件主要应用于灯丝生产加工的线材规整工序，在线材拉丝、卷绕成型的前段流程中，承担多股灯丝线材的导向、分线与排布规整功能，解决传统导丝部件易出现的线材缠绕、排布错位、张力不均等行业常见问题，适配直径170mm规格的灯丝线圈配套使用，可直接安装在卷绕设备的进线端工位，与送丝机构、张力调节模块形成连贯的线材处理链路。从功能特性来看，该组件采用分层式弧形导槽设计，周向均匀分布的弧形导槽可同时容纳多股灯丝线材独立通行，每个导槽的曲面弧度经过反复校核，能够在引导线材转向的过程中最大程度降低线材表面的摩擦损耗，避免灯丝表面的金属镀层出现刮伤、脱落问题，同时保证每根线材的行进张力保持一致，为后续的线圈卷绕工序提供稳定的线材进给基础。组件中心设置的带辐条支撑结构的安装基座，既可以通过中心孔与设备的传动轴配合实现整体固定，辐条间的镂空结构也有效降低了组件自身重量，减少设备转动负载，同时提升了结构的散热性能，适配长时间连续运转的工业生产场景。在设计思路上，该结构充分考虑了灯丝加工的高精度需求，导槽的排布角度、槽体深度以及相邻导槽的间距都经过参数化优化，既保证线材在行进过程中不会出现窜槽、脱离的情况，也预留了足够的线材形变空间，避免刚性约束导致的线材应力集中问题。整体结构采用对称式布局，周向受力均匀，在高速运转状态下不会出现偏心抖动的情况，有效提升设备运行的稳定性。从安装边界来看，该组件整体外径适配170mm规格的线圈安装位，中心安装孔的尺寸可与常规卷绕设备的标准传动轴直接匹配，不需要额外制作转接配件，轴向厚度经过压缩设计，不会占用过多的设备安装空间，可直接替换原有同规格的导丝部件，降低生产线的改造成本。导槽的边缘位置做了圆角钝化处理，完全消除尖锐棱角，进一步降低线材刮损的概率，同时也方便日常生产过程中的清洁维护，减少线材碎屑在结构缝隙中的堆积。
