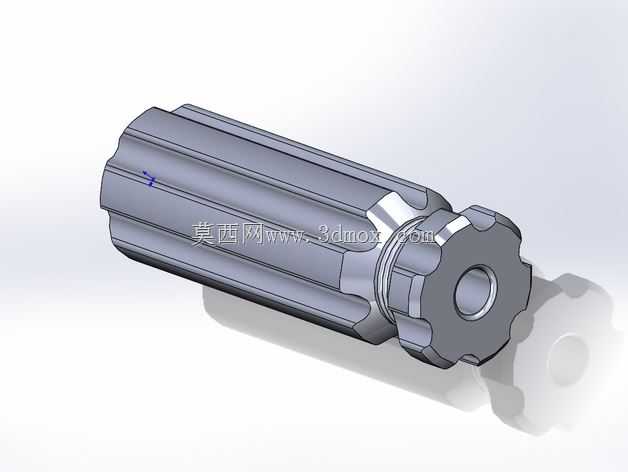

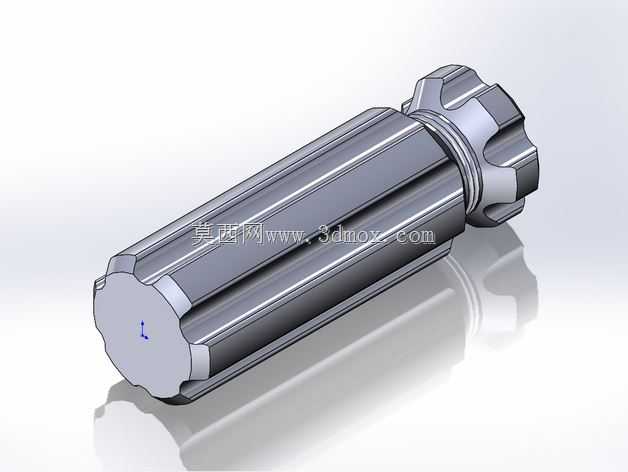

多棱防滑金属手动操作握持手柄

这类多棱结构的金属握持手柄，在手动工装夹具、小型台式加工设备、检测治具的操作端应用十分广泛，区别于光滑圆柱手柄，其核心设计目标是解决大扭矩操作下的手部打滑问题，尤其是在操作人员佩戴劳保手套、接触面存在少量切削液或金属碎屑的车间工况下，多棱面的平面接触结构能比滚花圆柱手柄提供更稳定的静摩擦力，不需要额外施加过大的握持力就能完成锁紧、调节、旋拧动作，能有效降低长时间操作的手部疲劳感。从结构设计逻辑来看，该手柄主体采用等直径多棱柱构型，棱边做了统一的小圆角过渡，既避免锐边割手的安全隐患，也不会因为圆角过大减少有效接触平面的面积，握持段的长度按照成年人手掌抓握的人机工程尺寸设定，抓握时手掌能完全包覆柱体，四指可自然卡入棱面间隙，发力时扭矩传递直接，没有多余的行程损耗。手柄一端的带齿凸台结构，是专门的连接配合端，该端面的齿形为径向均布的外花键齿，可与配套操作件的内花键槽实现无间隙配合，装配时不需要额外做周向定位，齿面的啮合能传递比平键连接更大的扭矩，不会出现长期使用后连接位松旷、打滑的问题，适合需要频繁拆装、反复切换操作端的工位使用。在安装边界上，该手柄的主体外径适配常规M8到M12规格的连接螺杆，花键端的配合公差按照IT7级精度设计，既能保证装配时的顺畅推入，也能控制配合间隙在0.02mm以内，避免操作时的旷量影响调节精度；手柄整体采用金属材质加工，表面做了硬化处理，耐磨性能优异，即使日常使用中与金属工件、工具发生磕碰，也不会出现明显的凹痕或变形，使用寿命远高于塑料材质的同类型手柄。实际应用中，这类手柄常被用作台虎钳的进给摇柄外套、磨床工作台的锁紧操作杆、工装夹具的快速夹紧手柄、检测设备的调节旋钮握持端，在一些需要手动微调进给量的工位，多棱面的结构还能帮助操作人员感知旋转角度，每转过一个棱面对应固定的转角，可实现粗定位后的微量调节，不需要额外加装刻度标识就能完成基础的定量调节操作。设计过程中需要注意棱数的选择，棱数过少会导致单棱面夹角过大，握持时硌手，棱数过多则会趋近于圆柱面，失去防滑的结构优势，该结构选用的棱数经过实际握持测试，兼顾了防滑性能与握持舒适度，即使连续操作半小时以上，手部也不会出现明显的压痕。另外，手柄端面的中心定位标识，是加工时的工艺基准，可保证外圆、花键端与主体柱面的同轴度控制在0.01mm以内，装配后旋转时不会出现偏摆，操作时的力线与螺杆轴线重合，不会产生额外的侧向力损伤连接螺纹。
