工业用搭扣式快速锁紧夹持装置

　　这类搭扣式快速锁紧夹持结构，在中小型工装治具、可拆卸设备舱门、物料周转料架、非标自动化设备的快换工位上应用极广，相比螺纹旋拧、螺栓紧固的方式，单次锁紧与解锁的操作时长能压缩到1秒以内，不需要额外借助扳手、螺丝刀等辅助工具，操作人员徒手即可完成开合动作，在需要频繁拆装、快速开合的作业场景下，能大幅降低重复操作的劳动强度，提升工位的作业流转效率。

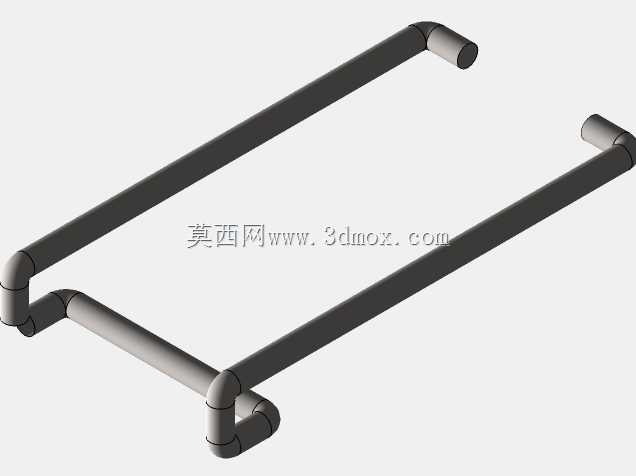

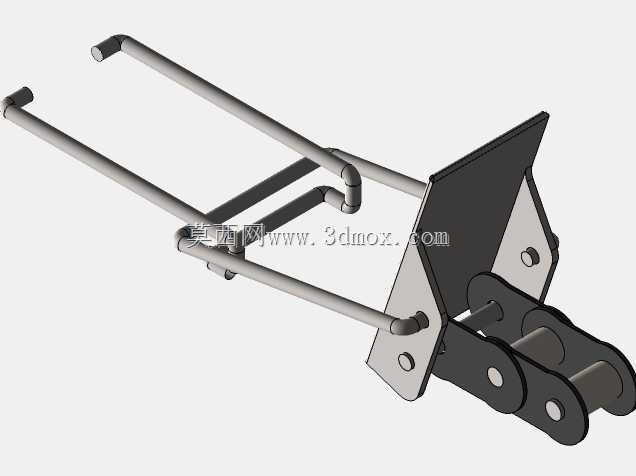

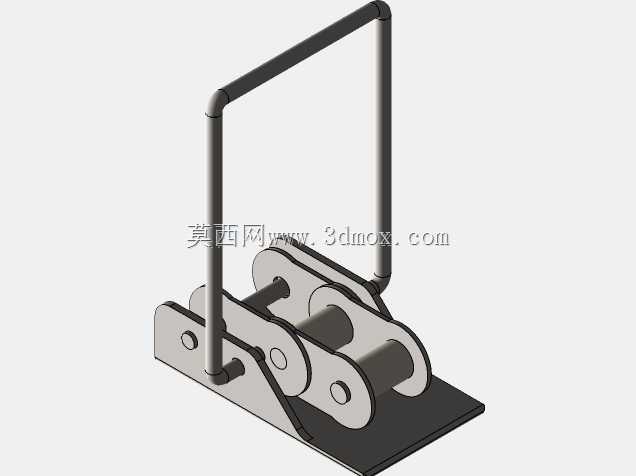

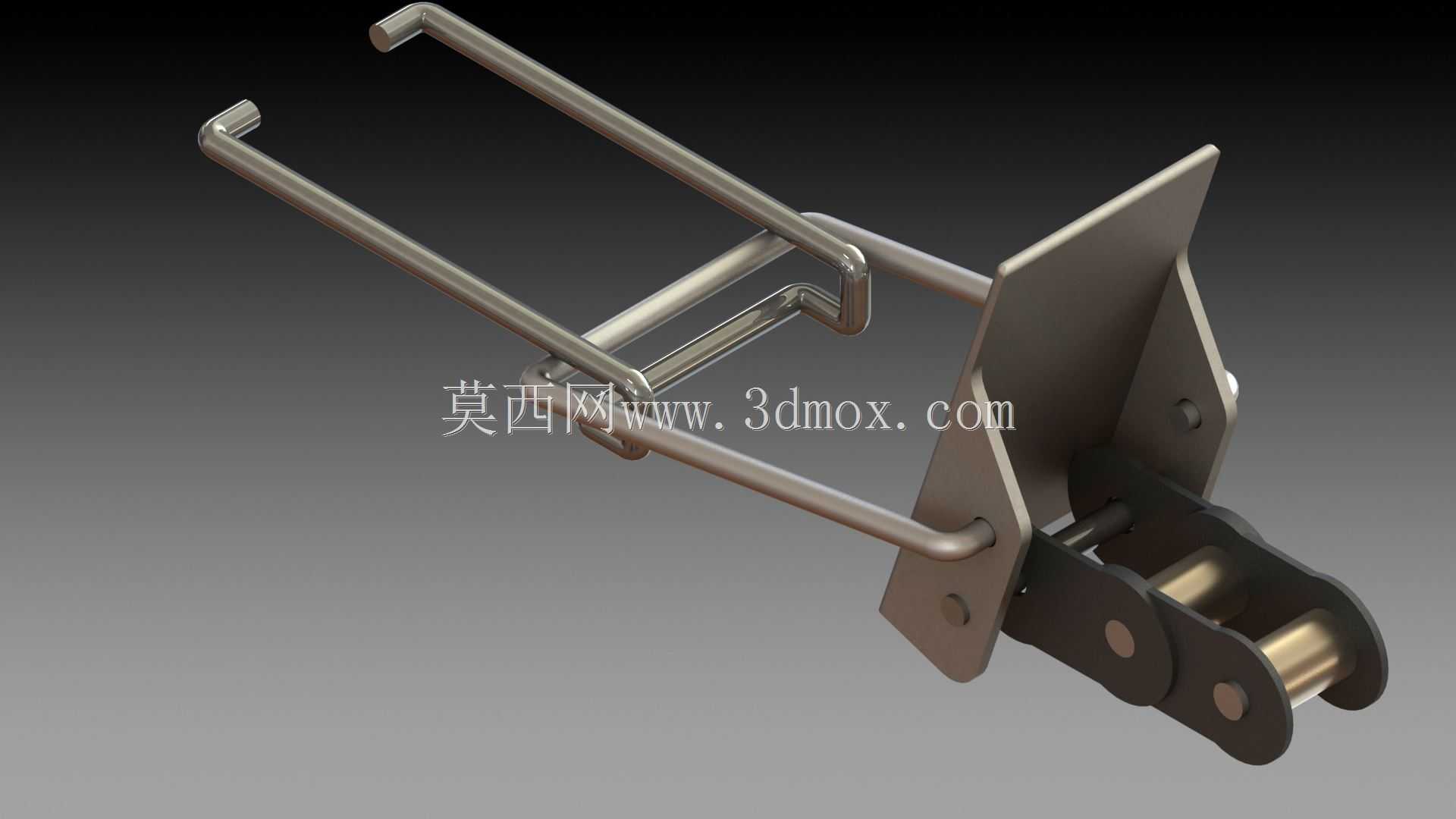

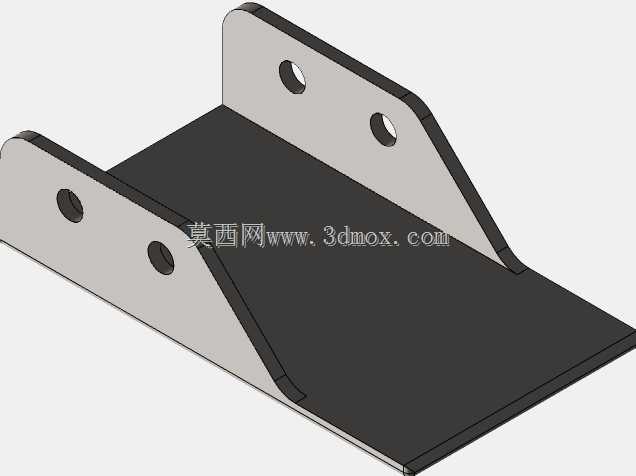

　　从结构功能上看，这套装置分为固定基座与活动锁扣两个核心部分：固定基座采用带折弯加强的钢板冲压成型，基座上预留两个沉头安装孔，可通过螺栓直接固定在设备机架、工装基板或者舱门的固定侧，基座与活动铰接座之间通过销轴连接，铰接位置做了间隙配合处理，保证活动部件转动时无卡滞；活动锁扣部分采用冷弯成型的金属线材弯折成U型拉手结构，拉手末端做了圆弧收边处理，避免操作人员扳动时划伤手部，锁钩端与铰接座之间通过联动结构连接，当扳动拉手向基座侧扣合时，联动结构会带动锁钩产生过中心的锁紧行程，最终形成稳定的自锁状态，不会因为设备运行的振动、外力触碰出现意外松脱的情况。

　　设计这套结构的时候，首先要核算锁紧行程的冗余量：锁钩与被连接件的挂接位置，需要预留1.5-2mm的预压行程，保证扣合后能对被压紧件施加足够的正压力，避免配合面出现间隙；其次要考虑铰接点的耐磨性能，所有转动销轴的位置都做了表面硬化处理，在无润滑的工况下，反复开合的使用寿命能达到万次以上，不会因为销轴磨损出现锁紧松动的问题。

　　安装边界方面，这套夹具的固定基座整体轮廓尺寸控制在较小范围内，安装孔的中心距按照通用工装的安装孔位标准设计，不需要在安装面上做特殊的避让加工，只要保证固定侧与活动侧的安装面平行度在0.2mm以内，锁钩的挂接座与固定基座的相对位置偏差不超过1mm，就能保证锁紧动作顺畅，不会出现别卡、锁不到位的情况。锁钩的挂接位置可以根据实际被压紧件的厚度做小幅调整，适配不同厚度的舱门、盖板、工装压板的压紧需求，当被压紧件带有密封胶条的时候，预压行程还能补偿胶条的压缩变形量，保证密封面的压紧力均匀，不会出现局部漏缝的问题。

　　在实际选型应用的时候，需要根据被压紧件需要的压紧力选择对应线径的锁扣线材，这套结构采用的线材直径适配常规中小型工装的压紧需求，单组夹具的额定锁紧力能满足大部分非金属盖板、薄金属板、轻型工装的压紧要求，如果应用在振动较大的设备上，还可以在拉手位置加装防脱卡簧，进一步提升锁紧的可靠性，避免极端工况下的意外解锁。整个结构没有复杂的异形零件，所有冲压件、弯折件都可以采用常规的钣金加工、线材冷弯工艺制作，加工成本低，后期维护更换也十分方便，单个零件损坏后不需要整体更换夹具，只需要替换对应损坏的铰接件或者线材拉手即可，能有效降低设备的后期维护成本。
