HTD3M型72齿同步传动滑轮结构设计

　　在轻工自动化输送、小型精密传动设备、3D打印进给机构、包装线分度传输等场景里，这类HTD3M齿形的同步滑轮是保证传动精度的核心基础零件，区别于普通平带轮的摩擦传动，它依靠齿面和同步带的齿槽啮合传递扭矩，不会出现打滑丢转的问题，传动比可以长期保持稳定，在需要精准定比传动的工位上应用极广。从实际使用场景来看，这类72齿的3M节距同步轮，常搭配宽度10mm或15mm的HTD3M同步带使用，在小型输送线的从动端、伺服电机的输出传动端、检测设备的位移驱动机构里都能见到它的身影，因为3M齿形的节距小，啮合时的冲击振动比5M、8M齿形更小，适合转速偏高、传动噪音要求低的场合。

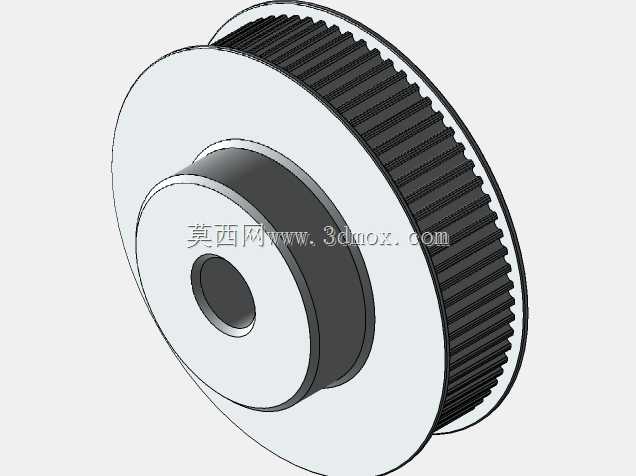

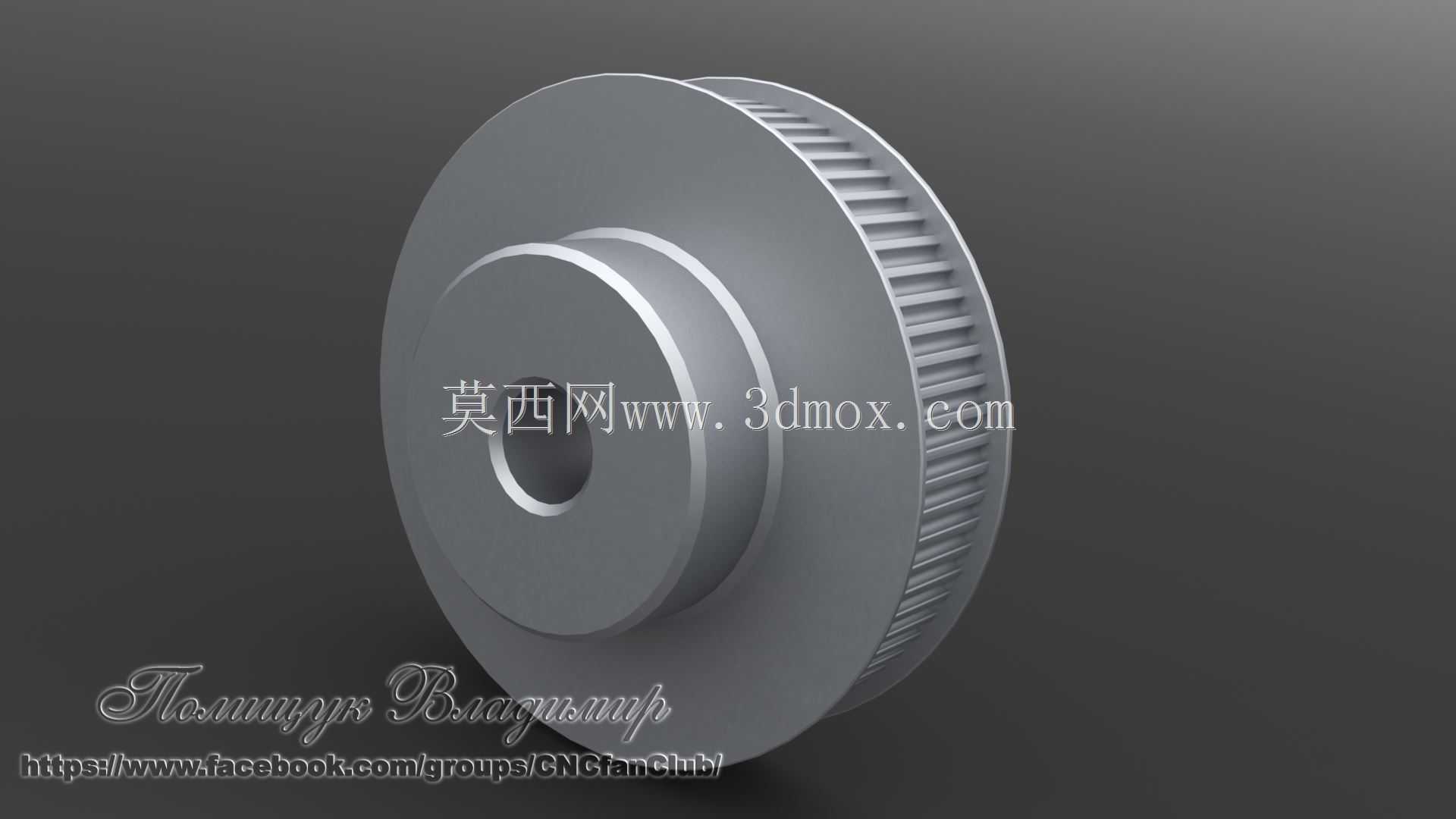

　　从结构设计逻辑来看，这款带轮采用了双侧挡边的结构，这是同步轮设计里非常务实的细节——同步带在高速运转时会存在轻微的轴向窜动，如果没有挡边限位，带体很容易从带轮齿面滑脱，造成设备停机故障，双侧挡边的高度略高于带齿顶面，既可以完全限制带体的轴向位移，又不会和带体侧面产生过度摩擦。带轮的轮毂部分做了阶梯凸台设计，凸台的外径匹配常规安装轴承的内圈定位尺寸，中心的安装孔可以根据实际安装轴径做适配加工，孔位可预留键槽或者顶丝孔，方便和传动轴做周向固定，避免带轮和轴之间出现相对转动。

　　齿形部分严格遵循HTD3M的齿廓标准，齿顶做了微小的圆弧过渡，不会在啮合时切割同步带的齿根，能有效延长同步带的使用寿命；齿槽的深度控制在标准范围内，保证带齿可以完全嵌入槽内，啮合时的接触面积足够，不会出现齿面应力集中导致的带齿过早磨损。带轮的主体轮辐部分采用实心板式结构，因为72齿的3M带轮整体外径不大，实心结构的加工工艺更简单，动平衡性能更好，在高转速运转时不会出现明显的偏心振动，不需要额外做动平衡校正就能满足多数中低速传动场景的使用要求。

　　安装边界方面，这款带轮的轴向总宽度需要匹配所选同步带的宽度，挡边的外径比带轮齿顶圆直径大出2-3mm，安装时要注意相邻的结构件不能和挡边发生干涉，带轮装配到轴上之后，要保证带轮的齿面中心和配对带轮的齿面中心处于同一平面，平面度误差控制在1mm以内，否则会导致同步带单侧受力，加剧带体磨损甚至出现爬齿问题。实际选型搭配时，要根据传递的扭矩大小确认带轮的材质，常规轻载场景用铝合金材质做硬质阳极氧化处理就足够，重量轻且齿面耐磨；如果是重载传动场景，可以换成45号钢材质做表面发黑处理，强度更高能承受更大的啮合冲击力。

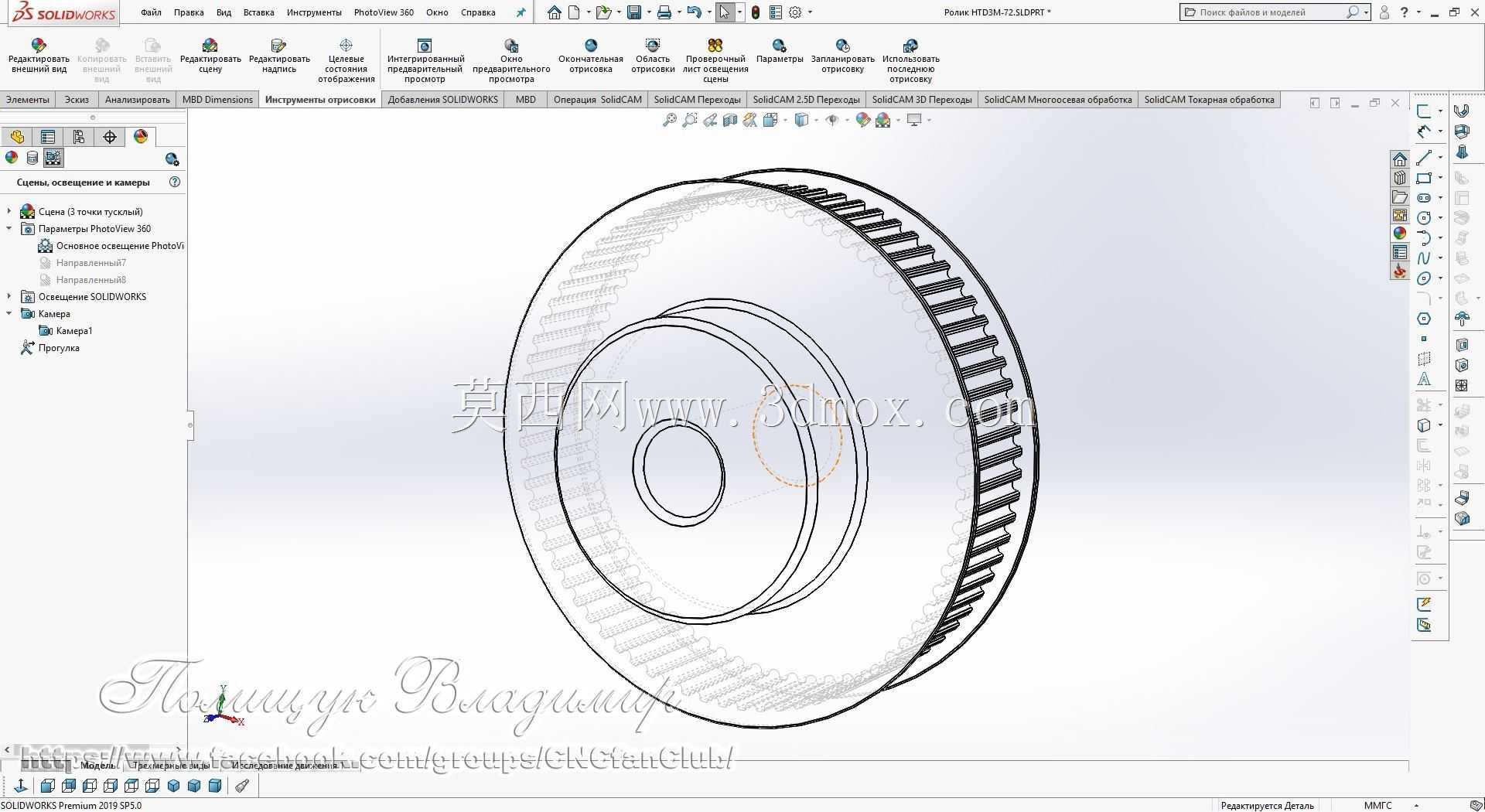

　　在日常设备维护中，这类同步轮不需要额外加注润滑脂，因为润滑脂会粘附在同步带和带轮表面，导致摩擦力下降出现打滑，只需要定期清理齿槽内堆积的粉尘碎屑，检查挡边有没有出现磕碰变形，中心安装孔和轴的配合有没有松动即可。设计建模时，齿形的参数化绘制是重点，要保证每个齿的齿距误差控制在0.02mm以内，累积齿距误差不能超过0.1mm，否则会出现啮合卡顿、传动噪音大的问题；轮毂的安装孔和齿顶圆的同轴度要控制在0.03mm以内，避免带轮运转时出现径向跳动，影响传动精度。
