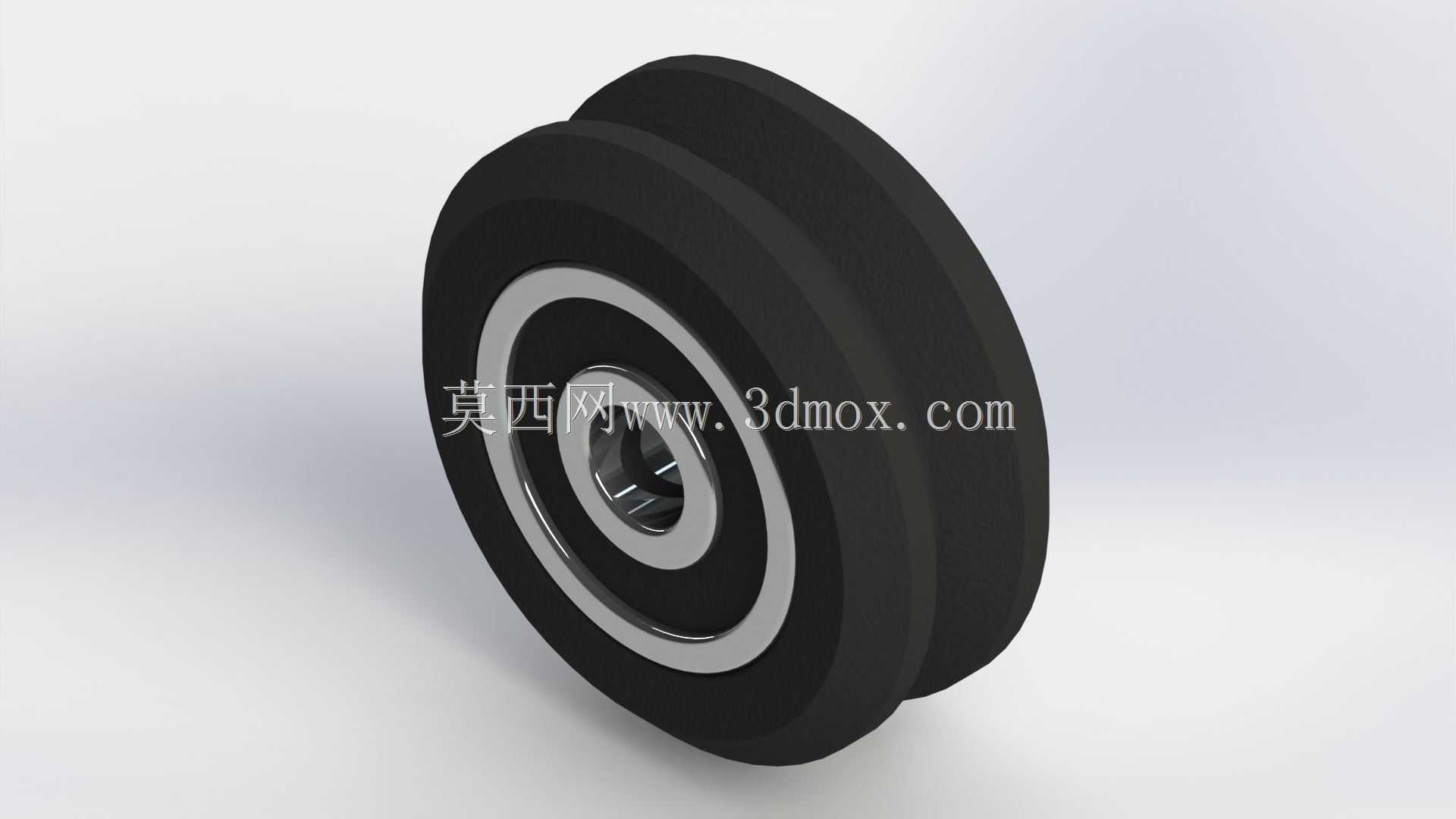

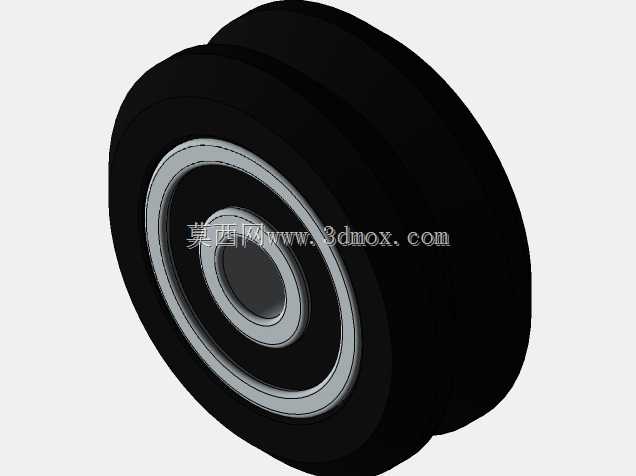

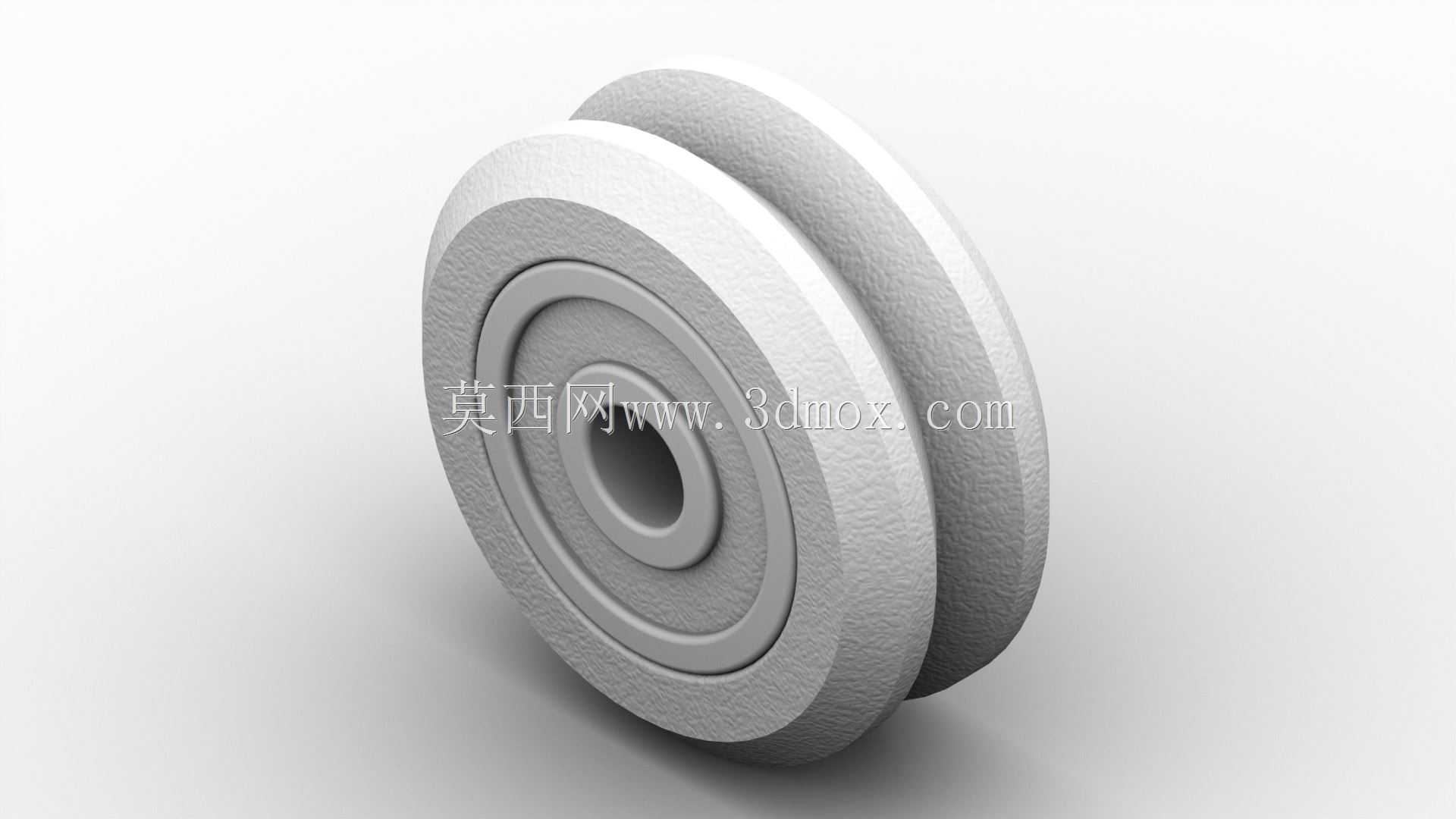

内嵌轴承Delrin材质V型导向滚轮

这类V型滚轮在轻型直线导向、往复运动机构里的应用占比不低，常见于桌面级自动化送料轨道、小型龙门移动模组、线材导向走线架、轻型推拉滑移机构上，和普通平槽滚轮不同，V型的槽口可以同时卡合圆柱导轨、三角导轨甚至是凸起的钣金折边，不需要额外做导向限位结构，能大幅简化安装基座的加工复杂度。滚轮主体采用Delrin也就是聚甲醛材质加工，这种材料本身自润滑性好，摩擦系数低，运行过程中不需要额外加注润滑脂，也不会像金属滚轮那样和金属导轨接触产生异响或者磨屑，在无尘车间、食品包装输送这类对洁净度有要求的场景里适配性很强，同时材质本身有一定的韧性，受到轻微冲击的时候不会出现崩裂，抗疲劳性能也优于普通硬塑料，长期往复运行的形变量很小。滚轮内部直接嵌装了标准深沟球轴承，内圈和安装销轴配合，外圈和滚轮本体过盈压合，省去了额外设计轴承安装座、卡簧定位的步骤，装配的时候只需要把对应直径的销轴穿入轴承内圈，两端做轴向限位就可以完成安装，整体的装配公差控制上，轴承和滚轮本体的同轴度需要保证在0.02mm以内，不然运行的时候会出现径向跳动，导致导向卡顿或者磨损不均。从结构设计的角度看，V型槽的角度通常设置为90度，这个角度既能适配市面上绝大多数标准V型导轨的截面角度，也能保证槽壁和导轨的接触面积足够，不会出现应力集中导致槽口过早磨损，槽底做了微小的圆角过渡，避免加工的时候出现应力缺口，同时也能容纳导轨表面附着的微小灰尘颗粒，不会因为颗粒卡入槽底导致滚轮抬升脱轨。滚轮的外形尺寸设计上，外径根据负载等级不同有多个规格，这个款的外径适配常见的20mm直径圆柱导轨，槽口深度刚好覆盖导轨半径的三分之一，保证运行的时候不会出现侧向脱出，轮缘的厚度控制在合理范围，既保证整体的结构强度，也不会因为过宽导致整体重量偏大，增加运动机构的负载。安装边界方面，轴承内孔是标准公制尺寸，适配的销轴直径公差取h7即可，安装的时候两侧的固定挡边和滚轮端面之间要留0.1到0.2mm的间隙，避免热胀冷缩或者安装偏差导致滚轮端面和固定架摩擦，滚轮的中心高度要和导轨的安装高度匹配，保证V型槽和导轨完全贴合，不要出现单侧接触的情况，不然会加速单侧槽壁的磨损，缩短使用寿命。实际使用的时候，这种滚轮的额定负载主要由内嵌的轴承决定，Delrin材质本身的抗压强度足够支撑轴承传递的径向力，只要负载在轴承的额定动载荷范围内，就不会出现滚轮本体压溃的情况，运行线速度建议控制在1m/s以内，速度过高的话会因为摩擦生热导致Delrin材质软化，出现尺寸变形影响运行精度。和金属材质的V型滚轮相比，这种带内嵌轴承的Delrin滚轮重量更轻，转动惯量小，在高速往复运动的机构里启停响应更快，也不会对驱动电机造成额外的负载，同时本身的绝缘性能好，在一些有防静电或者绝缘要求的设备上也能使用，不会出现金属滚轮导电的问题。设计建模的时候，要注意轴承安装位的公差，过盈量控制在0.01到0.02mm之间，压装的时候不会因为过盈量太大导致轴承内圈变形卡滞，也不会因为过盈量太小导致轴承和滚轮本体之间出现相对滑动，V型槽的表面粗糙度要控制在Ra1.6以下，太粗糙的话会增大运行阻力，加快导轨和滚轮的磨损，太光滑的话加工成本会不必要的升高。
