CoreXY架构3D打印机Z轴轴安装构件

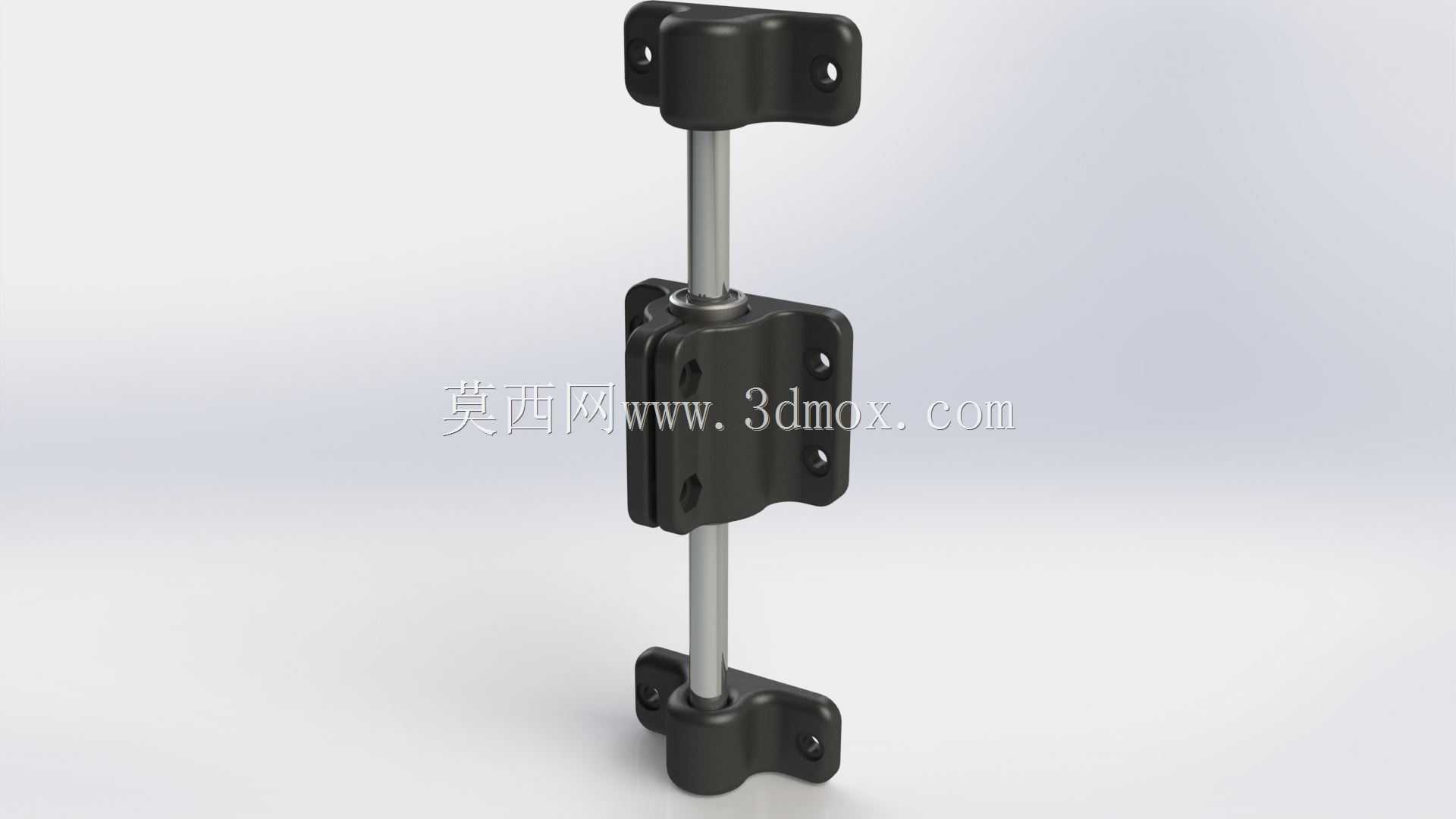

　　在桌面级FDM 3D打印设备的传动架构选型中，CoreXY结构凭借XY轴联动时负载低、运动惯量小的特性，一直是高精度打印场景的主流方案，而Z轴作为承担成型平台升降、直接决定层厚精度与Z向稳定性的核心运动单元，其轴系安装构件的设计合理性，直接影响整台设备的打印精度上限与长期运行可靠性。这套Z轴轴安装件，正是针对CoreXY架构设备Z轴传动的安装定位需求设计的专用连接构件，日常设备运行中，它承担着固定Z向传动光轴或丝杠、衔接运动滑块与成型平台支架、传递升降驱动力的核心作用，是Z轴运动链中不可或缺的连接载体。

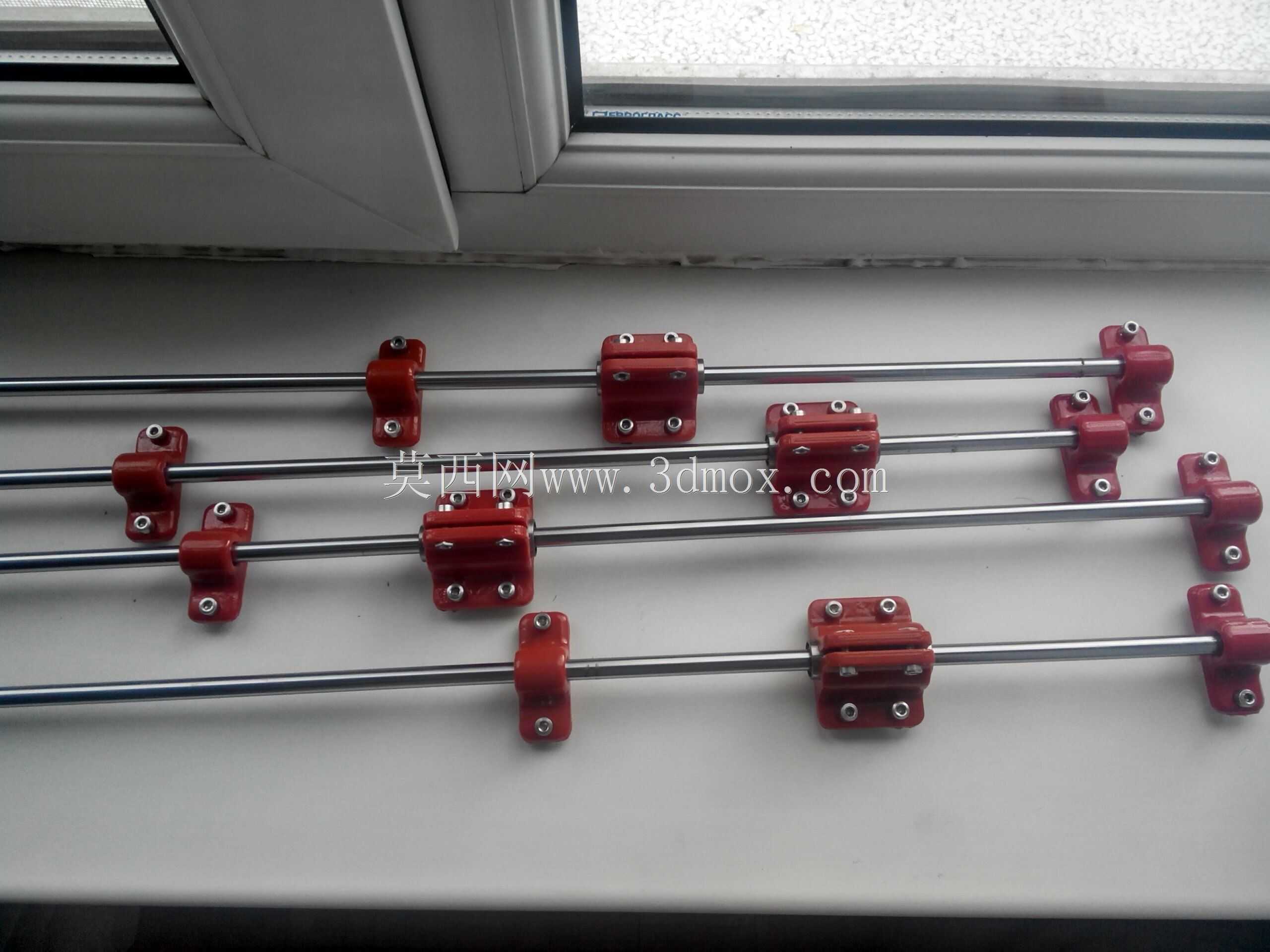

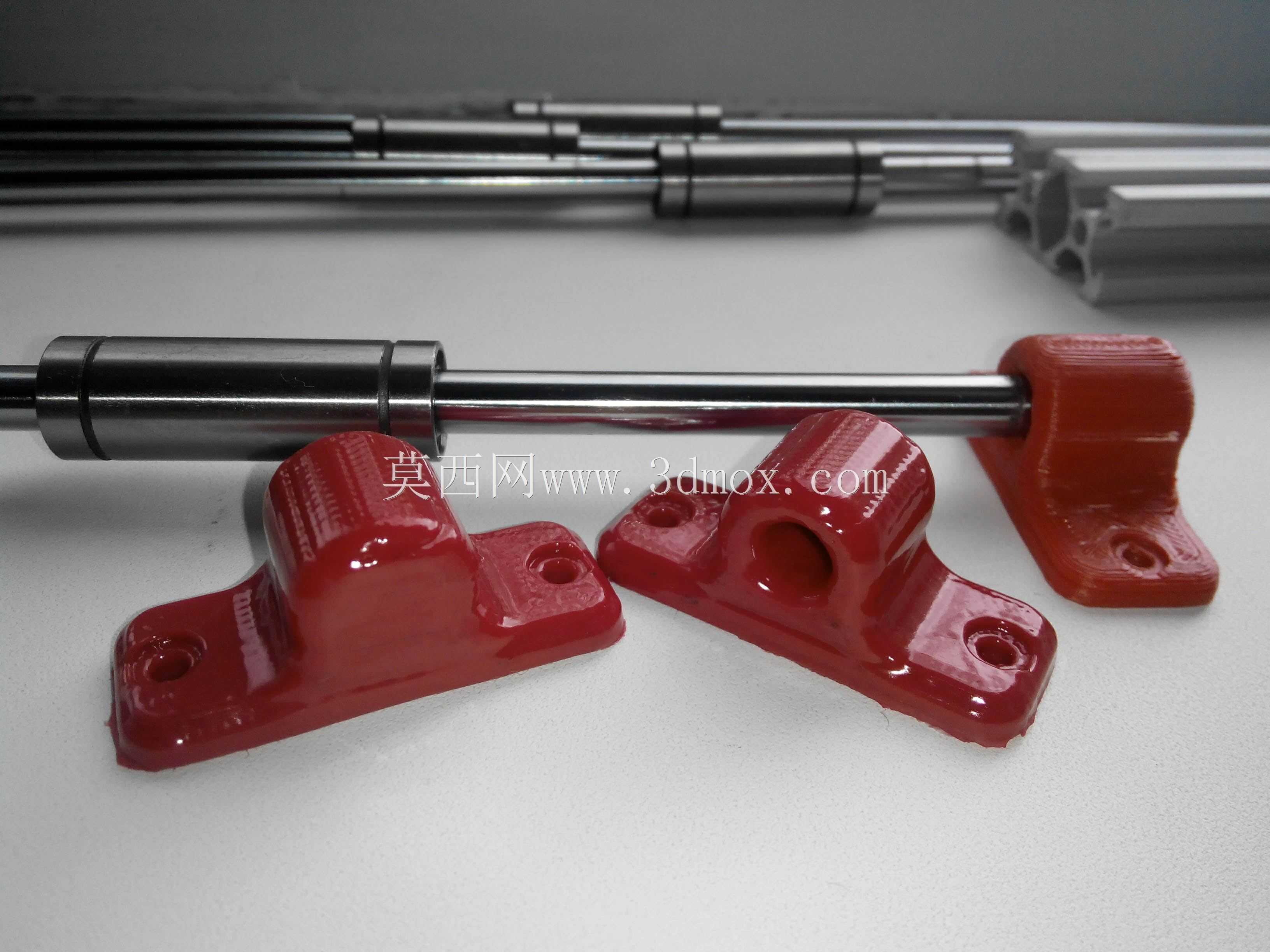

　　从实际应用场景来看，这类安装件广泛适配于DIY组装桌面级CoreXY 3D打印机、小批量定制化工业级CoreXY打印设备的改装与搭建场景，不管是采用单Z轴丝杠传动的入门级机型，还是双Z轴同步传动的高精度大尺寸机型，都可以通过这类安装件实现轴系的精准定位，避免轴系偏移导致的平台升降卡顿、层纹错位、Z轴 wobble 等常见打印故障。很多DIY玩家在搭建CoreXY机型时，往往容易忽略轴安装件的结构强度与定位精度，选用简易的角件或3D打印的临时固定件，长期运行后受Z轴传动的交变载荷、设备共振影响，很容易出现固定位松动、轴系倾斜的问题，直接导致打印件出现层错、尺寸偏差，甚至出现平台刮蹭喷嘴的设备故障，而这套金属材质的安装件，从结构设计上就规避了这类问题。

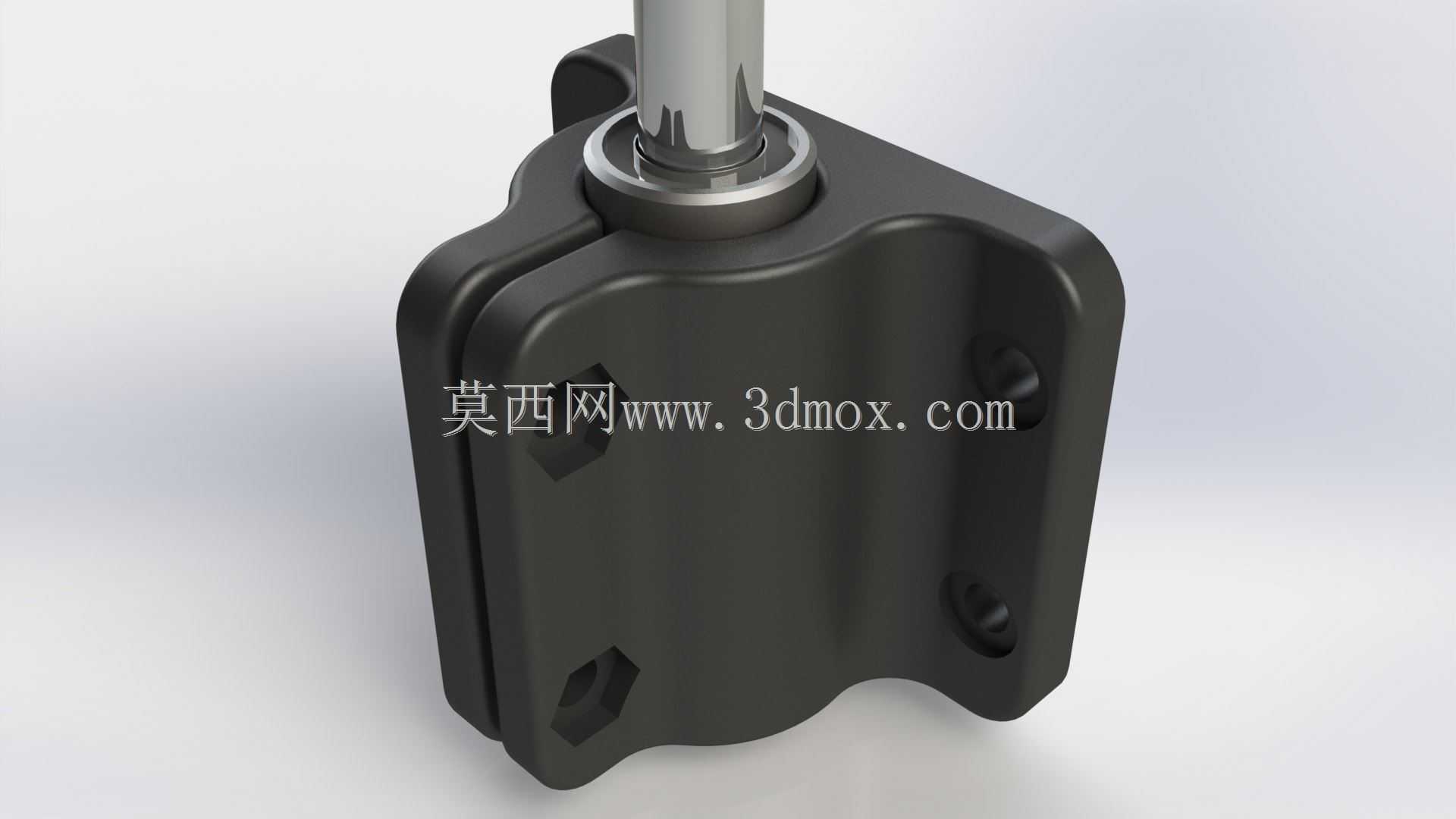

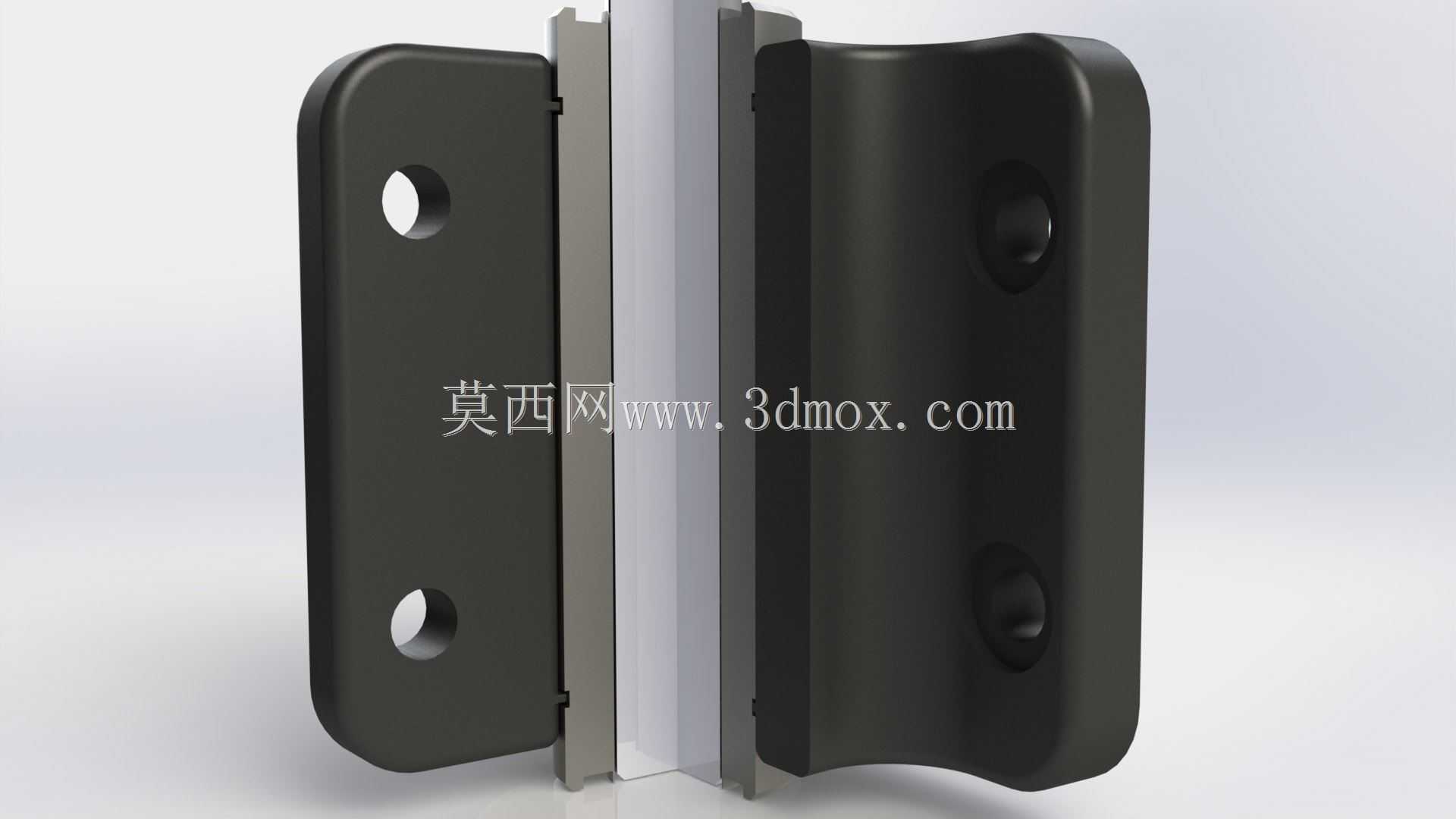

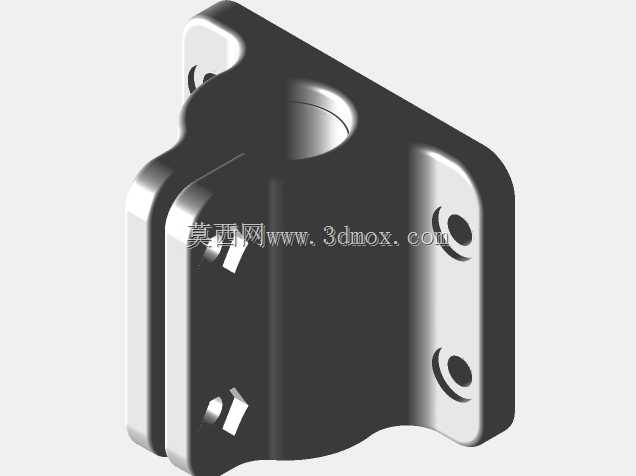

　　设计思路上，这套构件优先考虑了安装同轴度与结构刚性的平衡，安装位的轴孔采用了公差配合设计，与Z轴光轴或丝杠的配合间隙控制在合理的过渡配合区间，既不会因为间隙过大导致轴系晃动，也不会因为过盈量太大导致安装困难、轴系转动卡滞。构件上预留的多个固定孔位，分别对应Z轴滑块的安装孔、平台支架的连接孔、同步带轮或丝杠螺母的固定位，孔位的位置度公差经过严格校核，安装后可以保证Z轴运动方向与XY平面的垂直度，避免平台倾斜导致的打印件首层附着力不均、层高偏差等问题。同时构件的受力部位做了加厚处理，在Z轴快速升降、平台负载变化时，不会出现构件形变导致的精度丢失，哪怕是搭载大尺寸玻璃平台、打印大重量模型时，也能保持稳定的支撑性能。

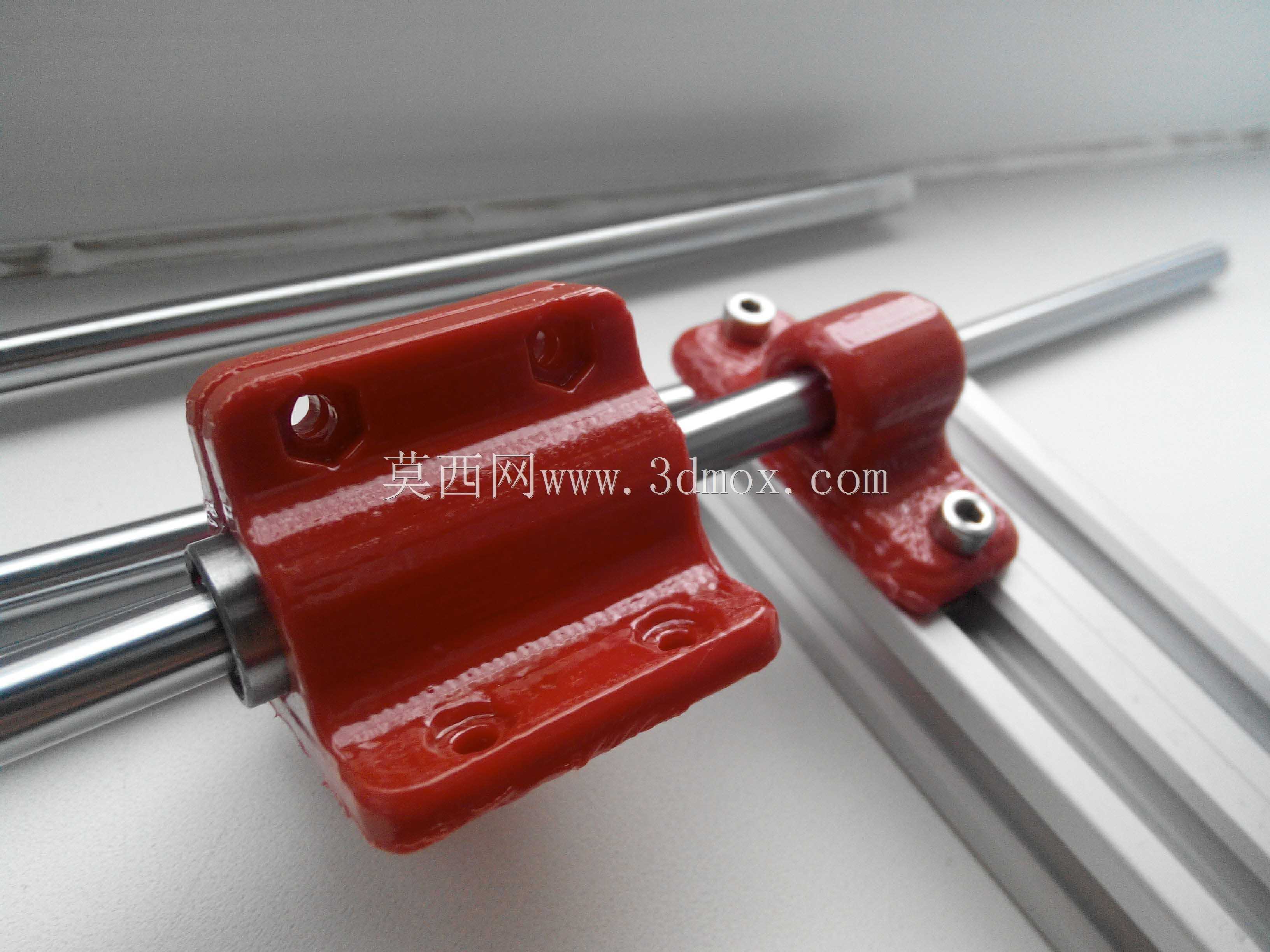

　　从安装边界与尺寸适配来看，这套安装件的轴孔直径适配桌面级CoreXY机型常用的8mm直径Z轴光轴与T8丝杠，构件整体的安装孔距兼容市面上主流的2020、2040铝型材框架的安装槽位，不需要额外对框架进行打孔改装，直接通过T型螺母就可以完成固定，安装时只需要先将轴穿入安装件的轴孔，调整好轴的垂直度后锁紧固定螺丝，再将安装件与Z轴滑块、平台支架依次连接即可，不需要复杂的调校工序，对设备组装与改装的从业者非常友好。构件的外形轮廓做了避空设计，不会和XY轴的运动滑车、皮带传动路径产生干涉，在Z轴全行程升降过程中，安装件的活动范围完全在框架的安全边界内，不会出现运动碰撞的问题。

　　实际使用过程中，这类安装件的性能表现直接关系到Z轴的运动平顺性，当安装件的定位精度足够、结构刚性充足时，Z轴升降过程中运行阻力均匀，不会出现卡顿、窜动的问题，打印出来的模型Z向层纹均匀，尺寸精度稳定，长期运行后也不会因为构件磨损出现精度衰减。很多设备改装案例中，将原有的塑料安装件替换为这类金属结构的安装件后，Z轴的晃动量可以降低70%以上，打印大尺寸 tall 模型时的层错概率大幅下降，尤其是在高速打印场景下，Z轴的启停响应更稳定，不会因为加减速的惯性导致安装件形变，进一步提升了高速打印的成型质量。

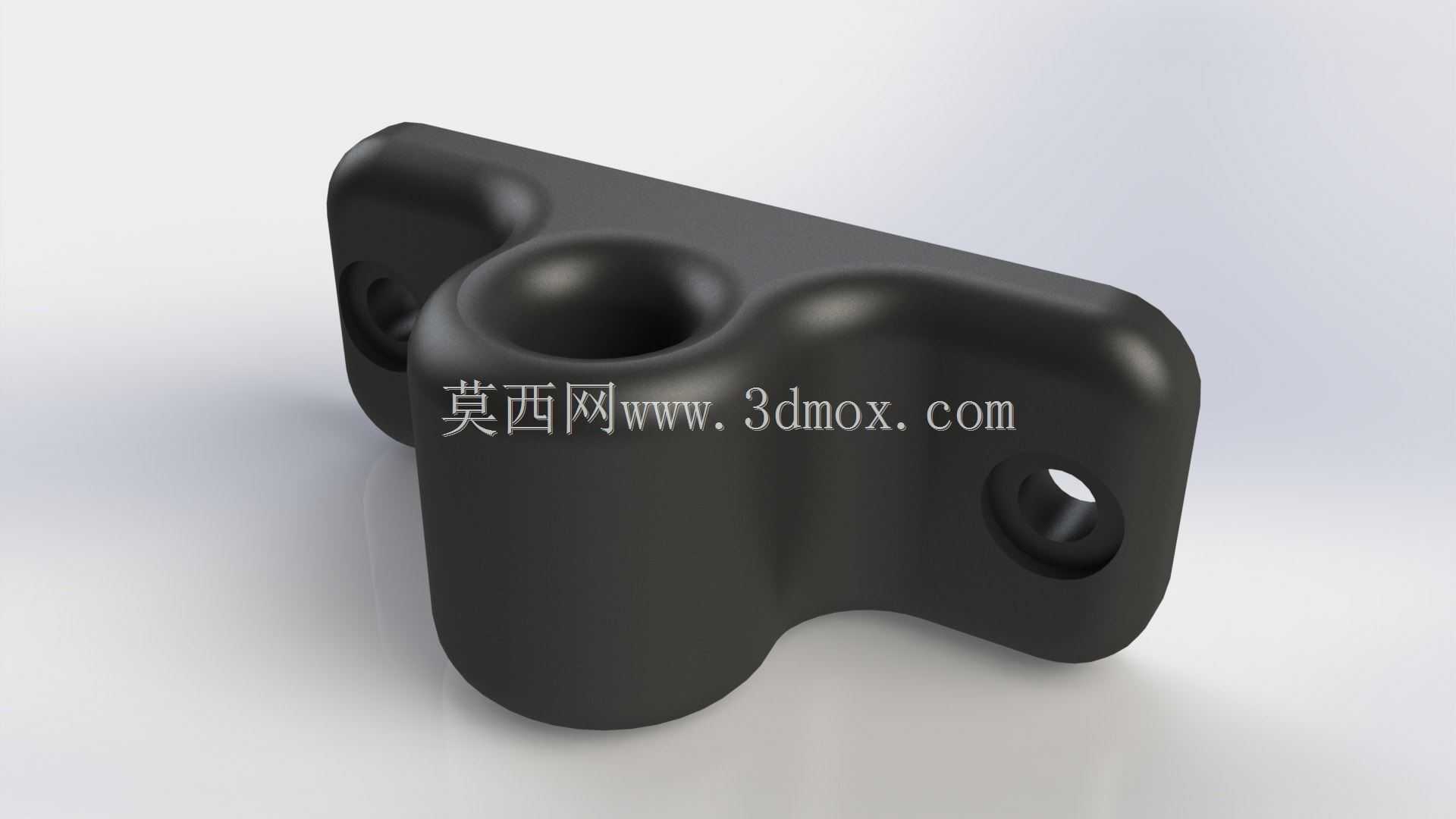

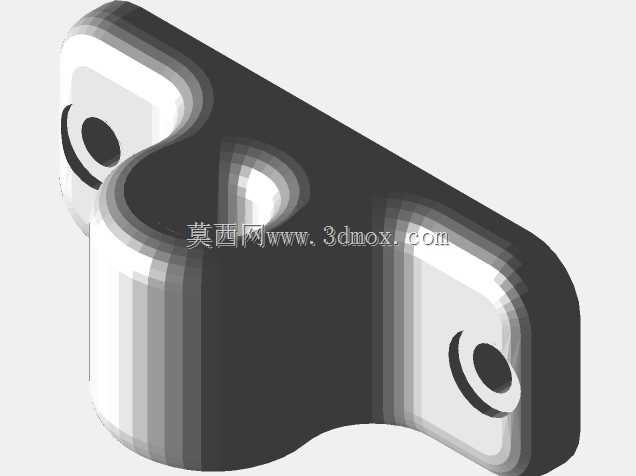

　　从结构设计的细节来看，安装件上的固定孔采用了沉头设计，螺丝锁紧后螺丝头不会突出构件表面，避免突出的螺丝头刮蹭周边的管线或运动部件，同时构件的边缘做了倒角处理，没有尖锐的毛刺，安装过程中不会划伤操作人员或设备的线材。针对双Z轴传动的机型，两个对称布置的安装件可以保证两侧Z轴的安装高度一致，配合同步带传动可以实现两侧Z轴的同步升降，避免平台倾斜，这也是很多大尺寸CoreXY机型保证打印精度的核心结构基础。
