铝型材框架桌面级FDM熔融沉积3D打印设备

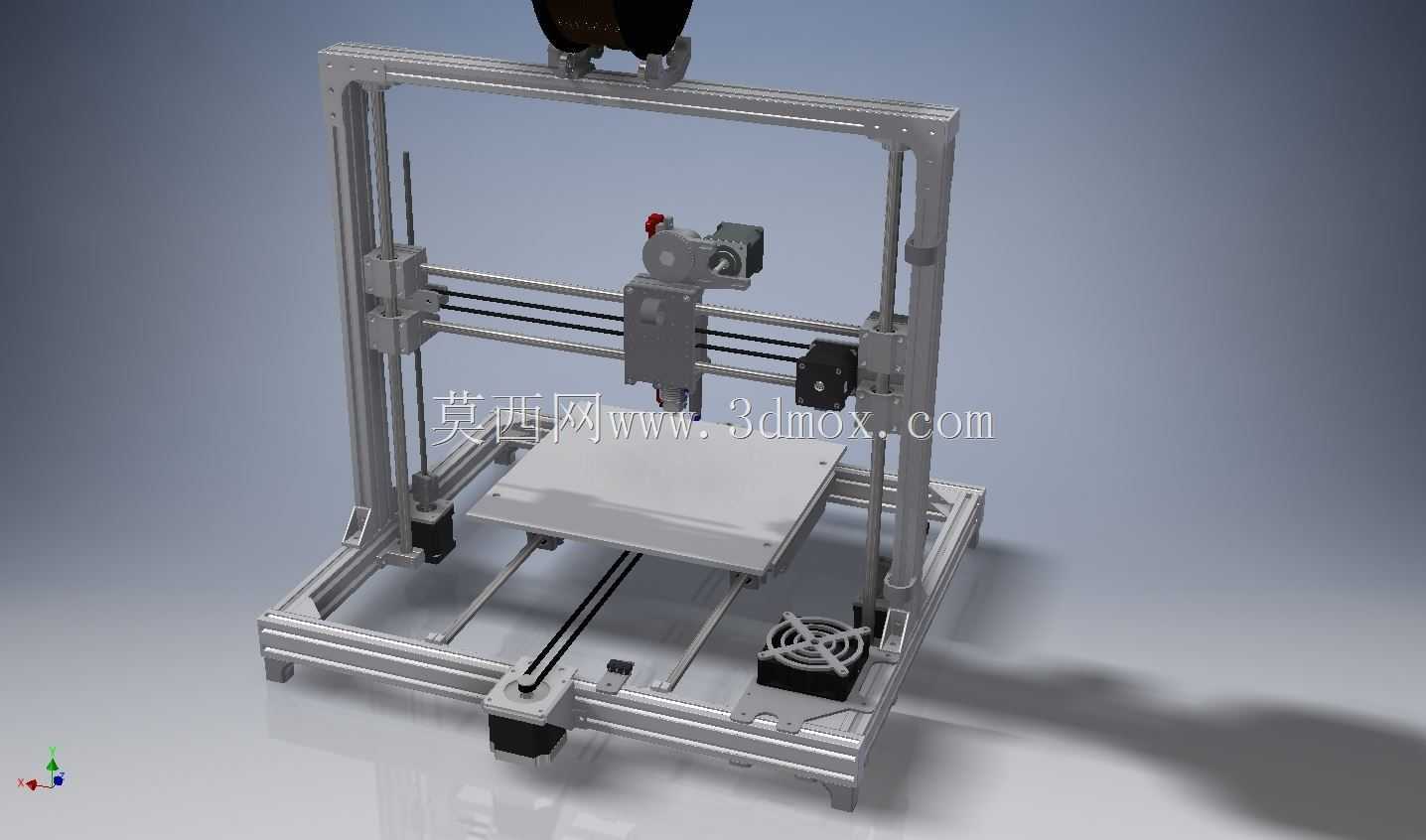

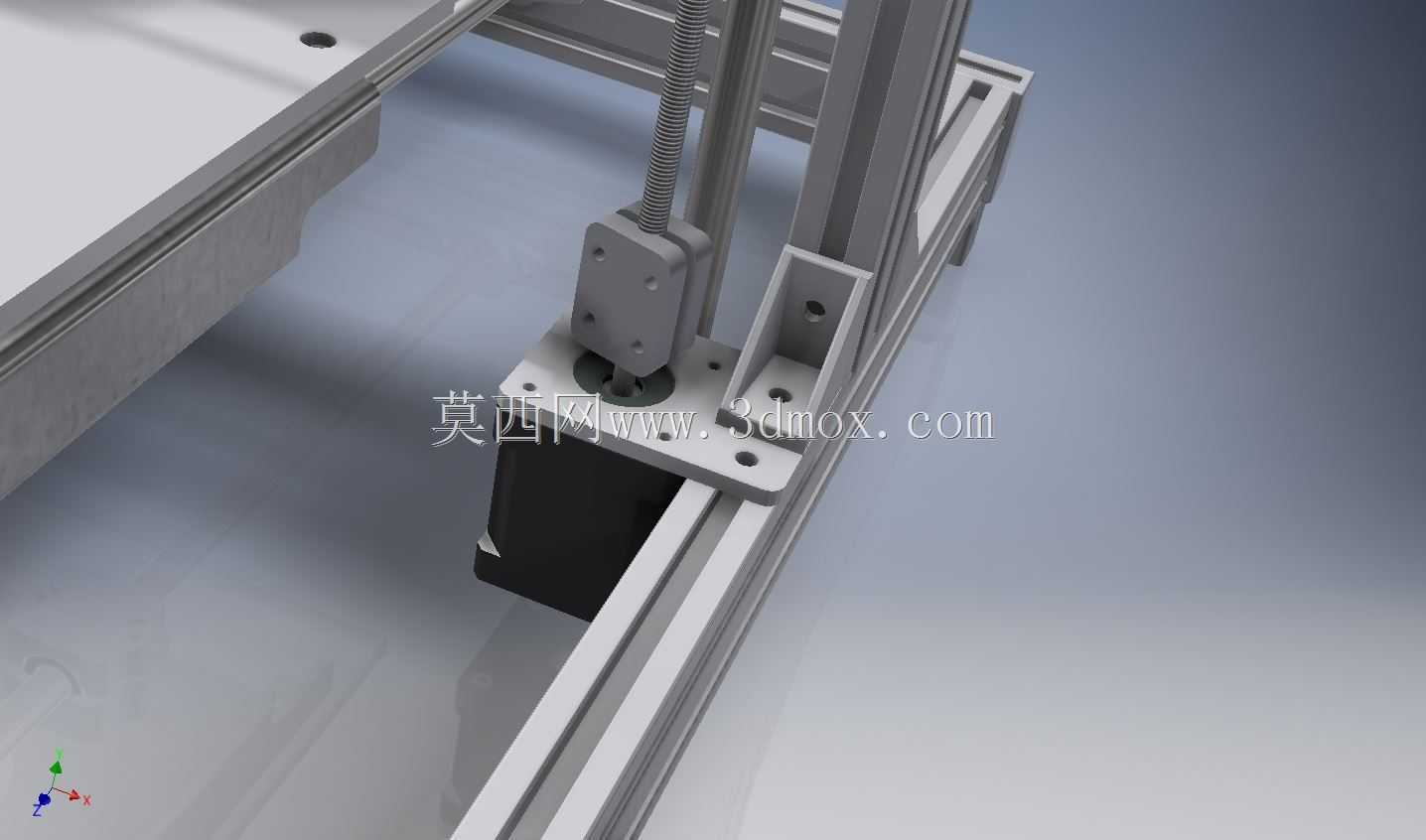

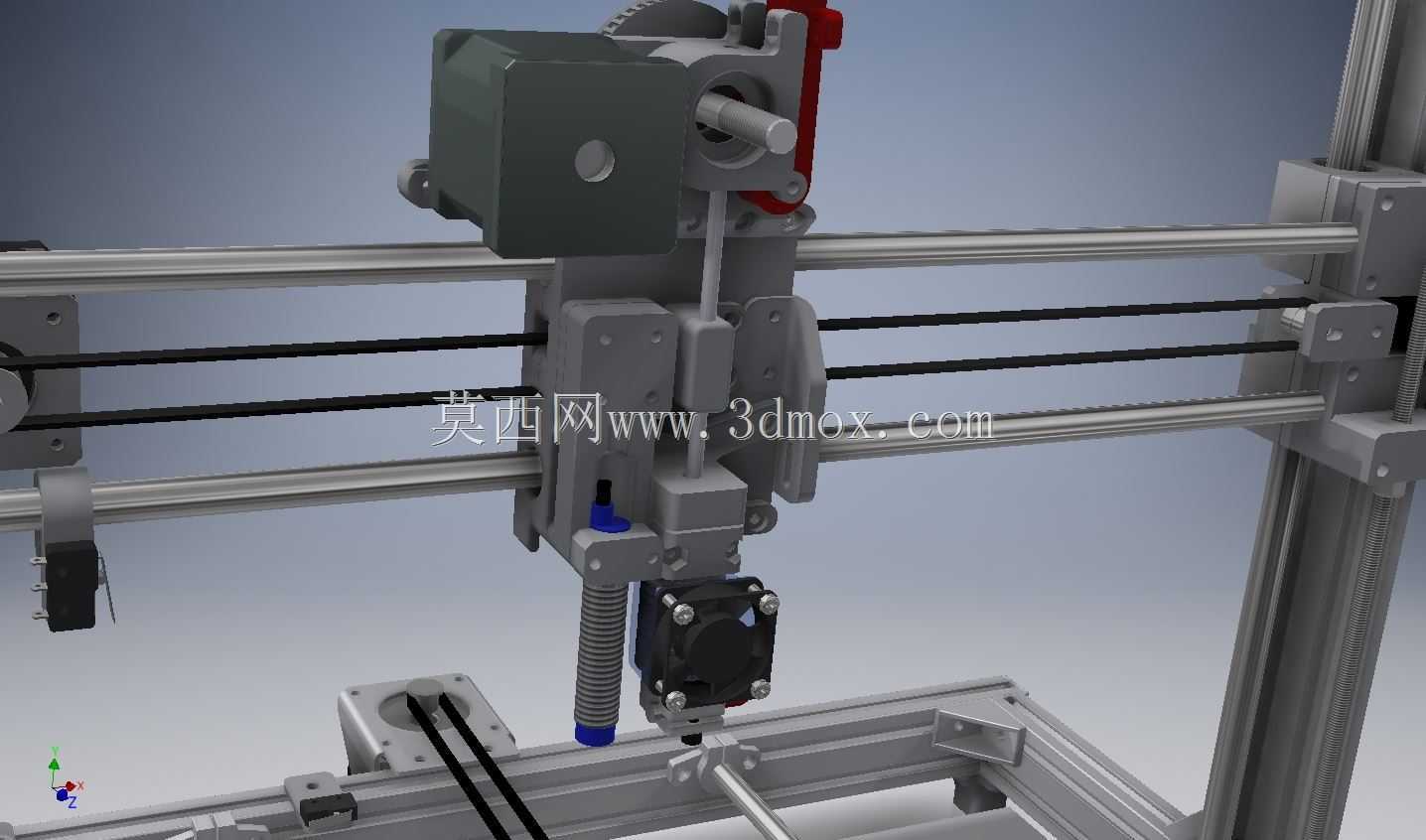

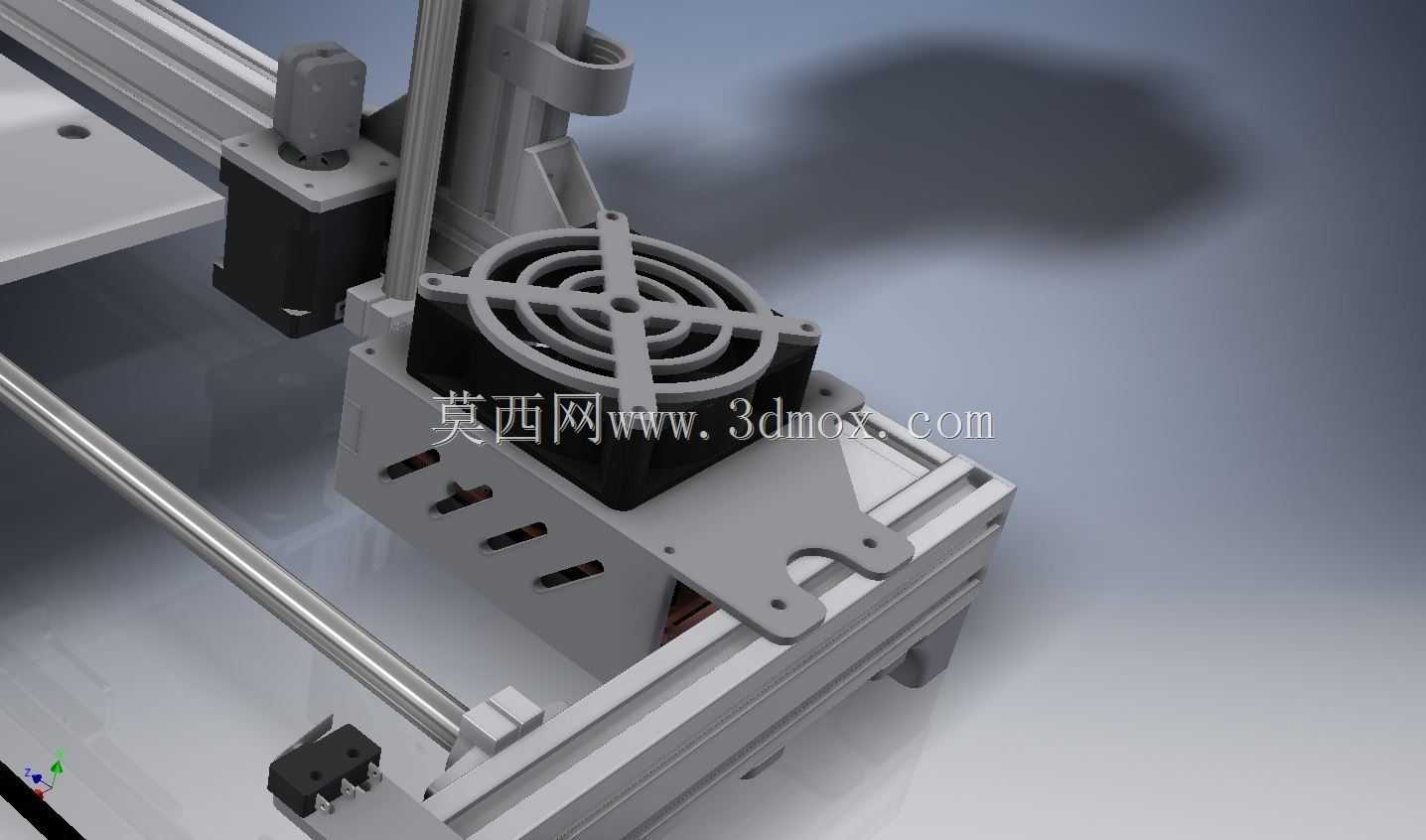

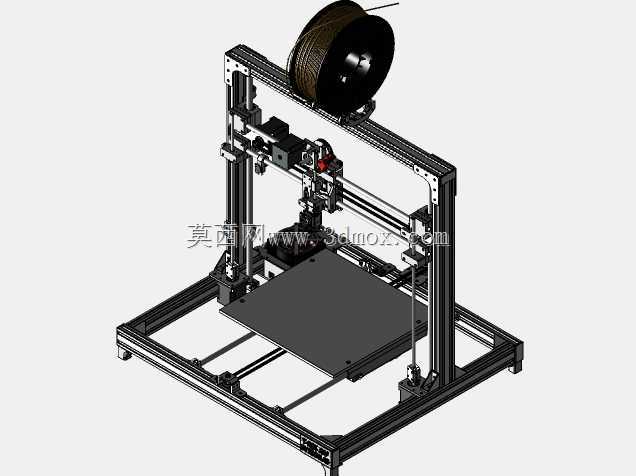

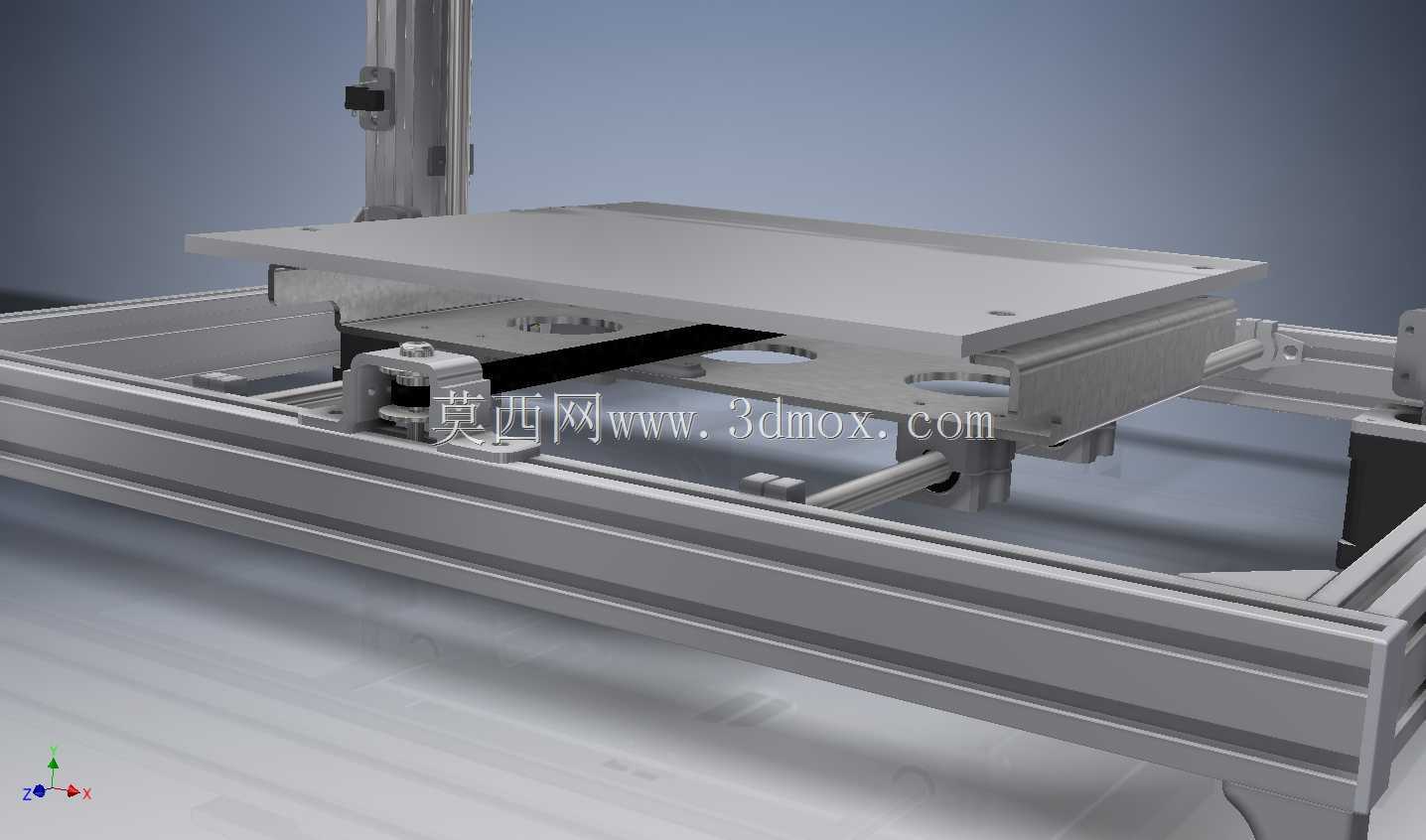

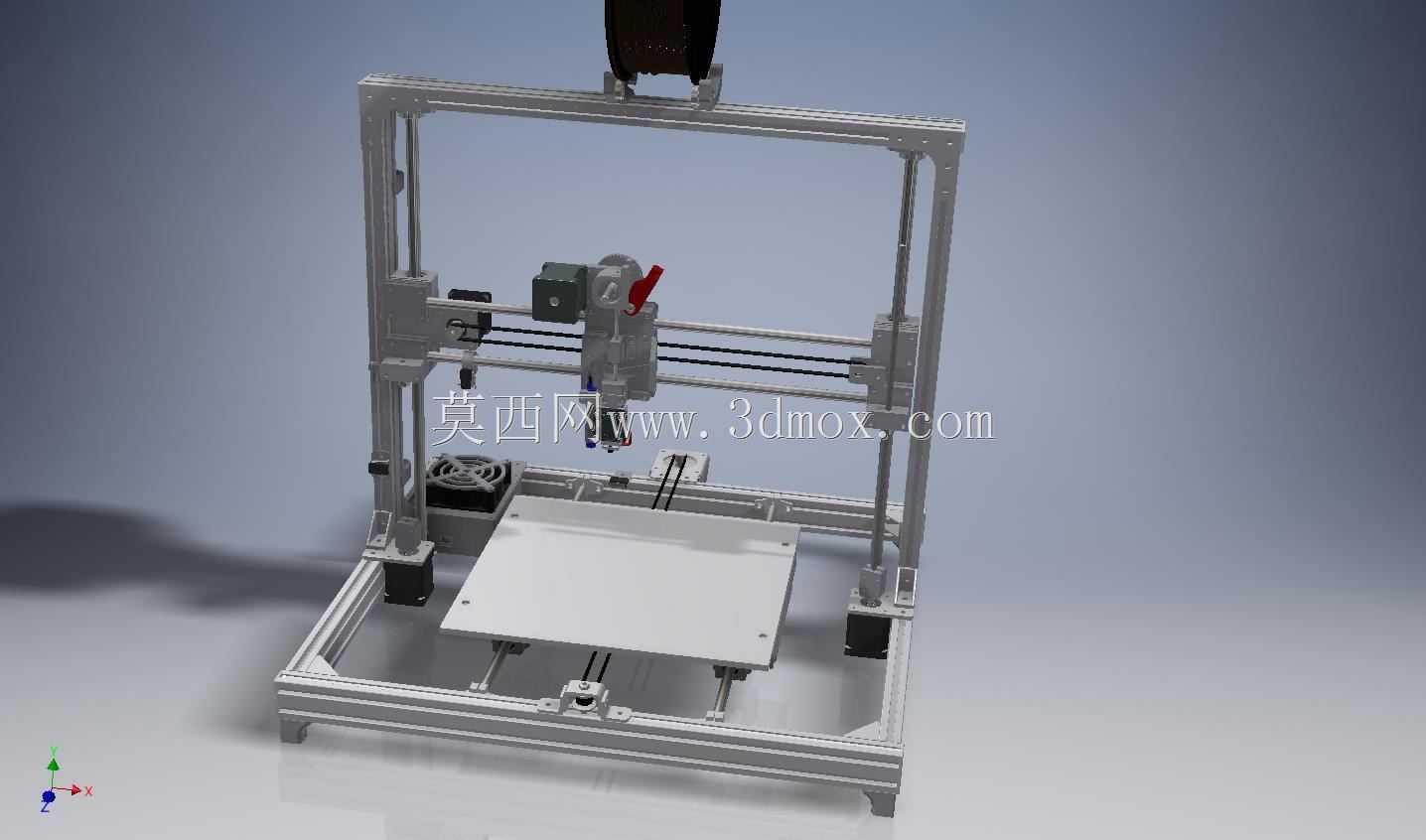

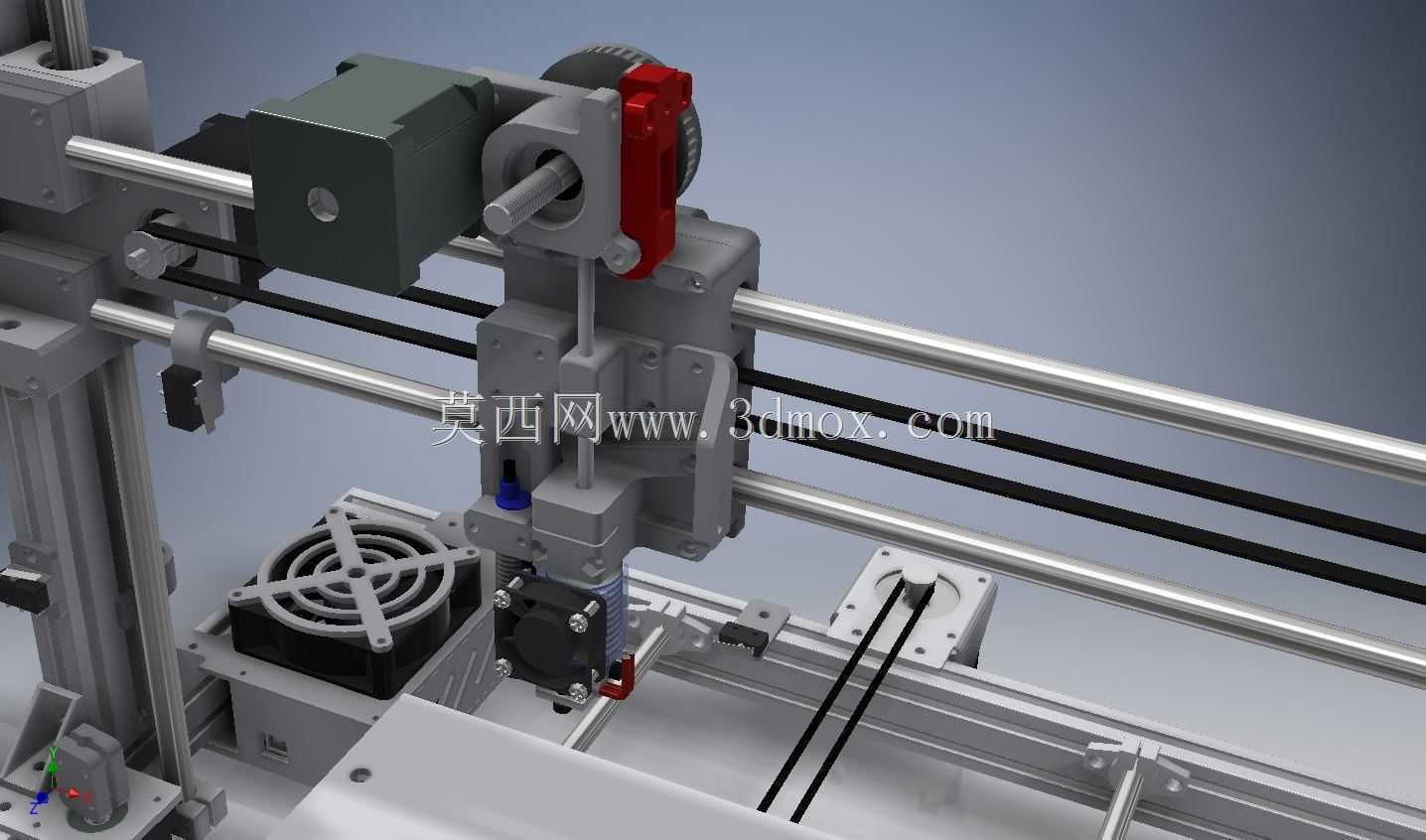

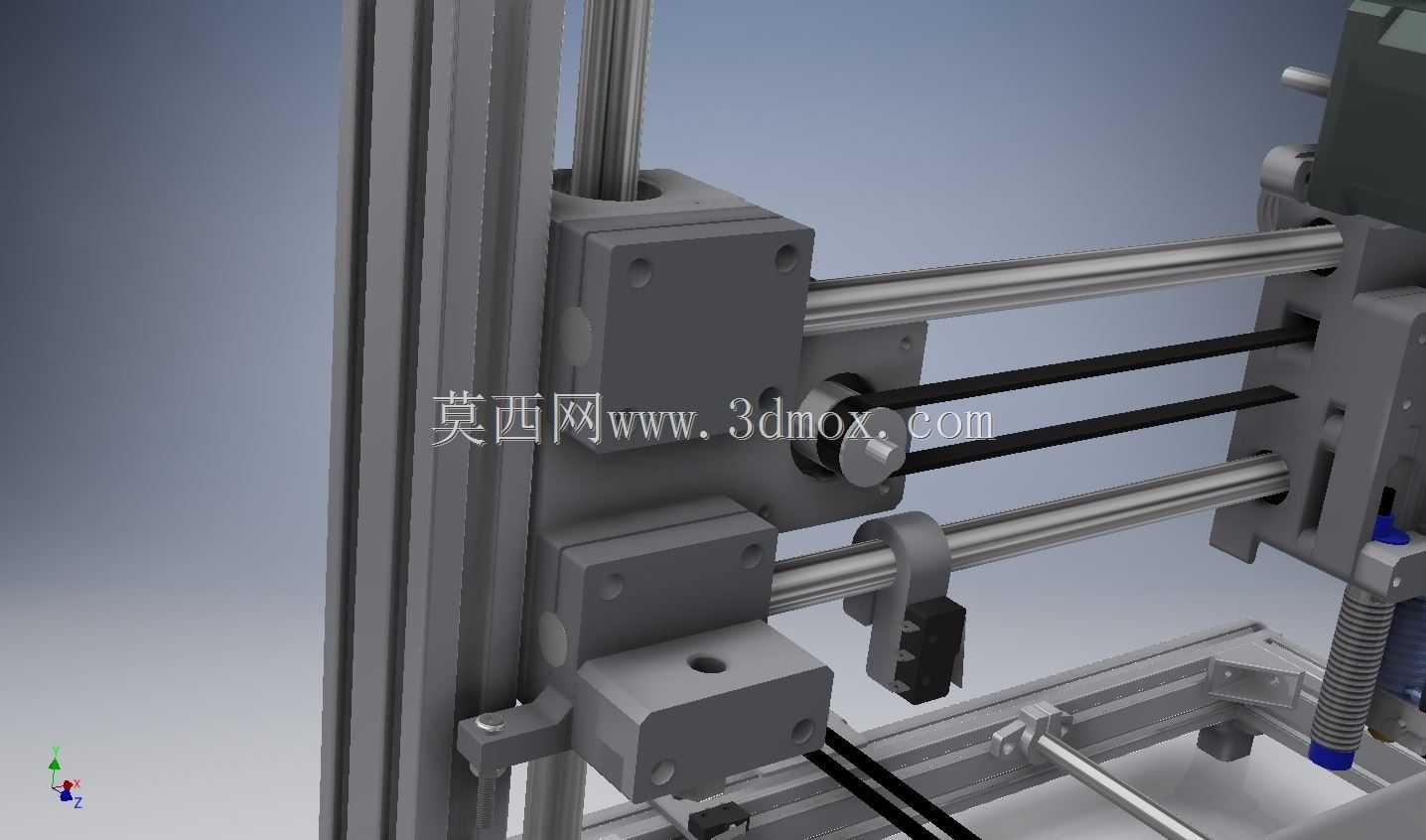

这款桌面级FDM熔融沉积成型设备，主打个人创客、小型工作室、院校科创教学等场景的轻量化增材制造需求，可完成PLA、ABS、PETG等多种常见热塑性耗材的成型作业，适配手板打样、创意作品制作、教学实训演示、小批量定制零件生产等多元使用场景，无需大型工业级设备的场地与配套投入，即可实现从三维数字模型到实体零件的快速转化。设备整体采用欧标铝型材搭建主体框架，这种结构设计思路兼顾了组装便捷性与结构刚性，铝型材自带的T型槽可灵活调整各运动组件的安装位置，既方便生产阶段的装配校准，也支持用户后期根据使用需求做硬件拓展改装，比如加装自动调平组件、 enclosure保温 enclosure、耗材断料检测模块等，框架的镂空结构也能最大程度减轻设备自重，同时避免封闭壳体带来的散热不畅问题，长时间连续作业时电控与运动部件的热量可快速散出，降低热堆积带来的故障风险。运动结构采用经典的笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴负责热床平台的前后移动，Z轴通过双丝杆同步传动带动X轴组件做垂直升降，这种布局经过市场长期验证，运动稳定性强，装配调试难度低，打印过程中的震动偏移量小，能更好保障成型件的尺寸精度与表面质量。顶部集成的耗材支架采用开放式悬臂设计，可适配标准1kg规格的耗材卷，耗材从料卷引出后直接送入近端挤出机构，送料路径短，挤出响应速度快，能有效减少远端送料可能出现的打滑、回抽滞后等问题，适配软性耗材的打印需求。热床平台采用平整的方形安装面，预留了通用的玻璃面板、柔性磁吸平台的安装孔位，用户可根据耗材特性选择不同的打印平台，降低模型翘边、取件困难的问题。设备的安装边界充分考虑桌面使用场景，整体长宽高尺寸适配常规书桌、工作台的摆放空间，底部框架的支撑脚可微调水平度，无需额外定制安装台面，放置在平整桌面即可完成调平作业，各运动轴的行程覆盖日常绝大多数创意零件、教学实训件、小型功能件的打印尺寸需求，既不会因行程过大占用过多桌面空间，也不会因行程过小限制可制作的零件尺寸。设备的走线全部沿铝型材槽内布置，外观整洁同时避免运动过程中剐蹭线路，电控组件安装在框架下部的预留位置，与运动区域完全分隔，既方便后期维护检修，也能避免打印过程中脱落的耗材碎屑掉落到电控板上引发短路风险。
