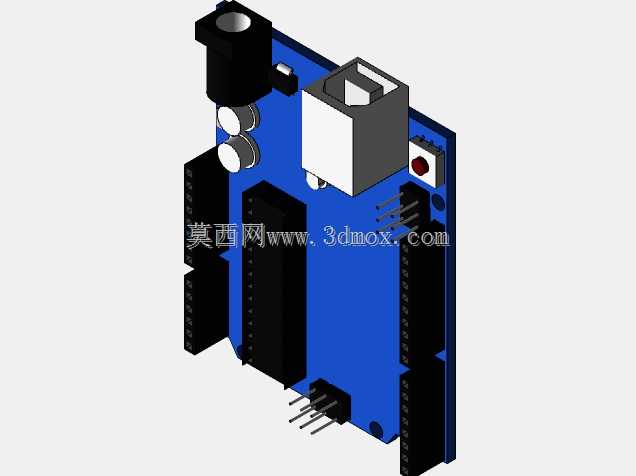

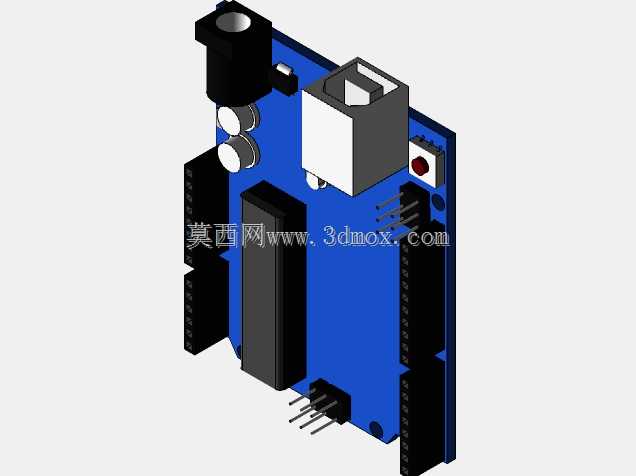

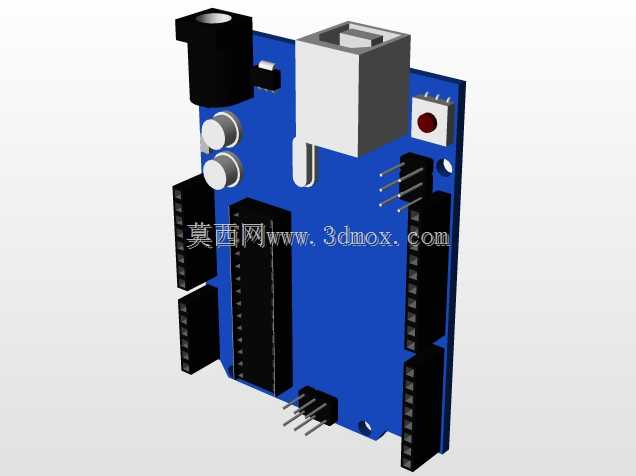

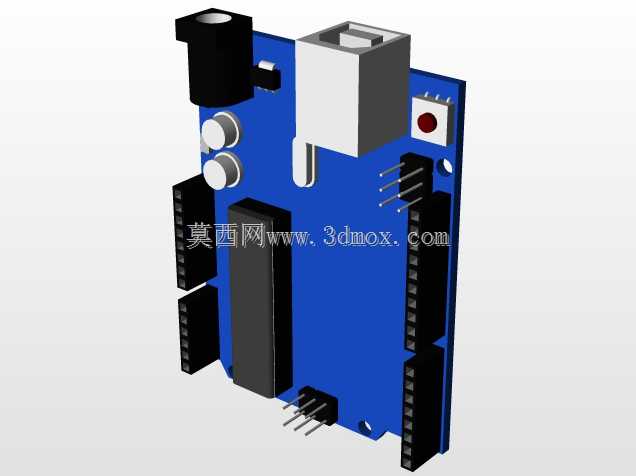

阿杜伊诺开源控制板R3结构设计

这款阿杜伊诺R3控制板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，核心服务于创客开发、小型智能设备原型搭建、工业简易控制回路验证等场景，是电子爱好者、嵌入式工程师做项目验证时最常用的硬件载体之一。从实际用途来看，它可以作为小型智能小车的核心控制单元，接收传感器回传的距离、姿态信号，输出驱动指令控制电机运转；也可以搭载在小型自动化工位上，完成简单的IO信号采集、继电器通断控制，实现低成本的工位简易自动化改造；还能作为物联网终端的主控模块，外接通讯模块完成数据上传、远程指令接收的功能，适配智能家居、环境监测等多类轻量化项目需求。从功能特性来看，这款控制板预留了标准的排针接口，所有IO引脚全部引出，既可以直插各类传感器、扩展模块，也可以通过杜邦线连接外接电路，接口定义完全兼容通用扩展板的安装尺寸，不需要额外做转接设计。板载的电源接口支持宽电压输入，既可以通过USB接口直接供电调试，也可以外接7-12V的直流电源给外接模块供电，电源回路做了独立的稳压设计，避免外接负载波动影响主控芯片的稳定运行。板载的复位按键、状态指示灯都做了位置优化，调试时不需要额外外接元件就能直观观察运行状态。设计思路上，整体采用规整的矩形板型布局，元器件排布严格遵循信号流向，电源输入接口放置在板边位置，方便走线插拔，主控芯片放置在板卡中心区域，周边预留足够的散热空间，排针接口统一排布在板卡的两个长边，既符合面包板插接的使用习惯，也方便堆叠扩展板时的对位安装。所有元器件的高度都做了统一管控，最高元件不超过板卡上方12mm，堆叠安装时不会和上层扩展板产生结构干涉。外形尺寸与安装边界方面，板卡整体长宽尺寸控制在常用的开发板标准范围内，四个角预留了标准的安装孔位，既可以通过铜柱固定在项目外壳内部，也可以直接插接在面包板上使用，安装孔的位置避开了板内的走线区域，不会因为打孔损伤内部线路。板卡的边缘做了圆角处理，避免使用时割手，所有外接接口的插拔方向都朝向板卡外侧，不会因为外接插头占用板卡上方的安装空间，适配各类紧凑的项目外壳安装需求。
