四旋翼开源飞控适配无人机机架结构

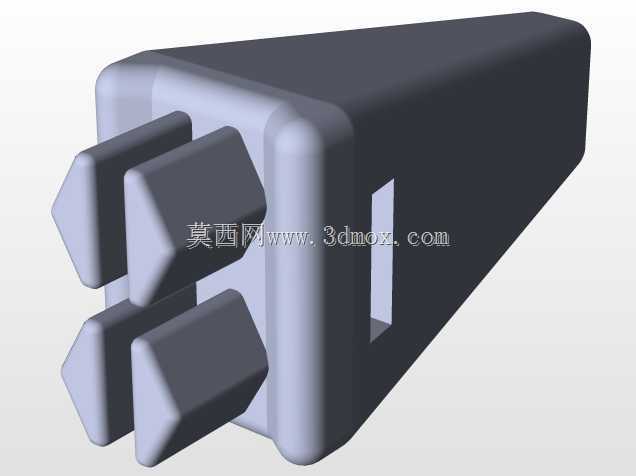

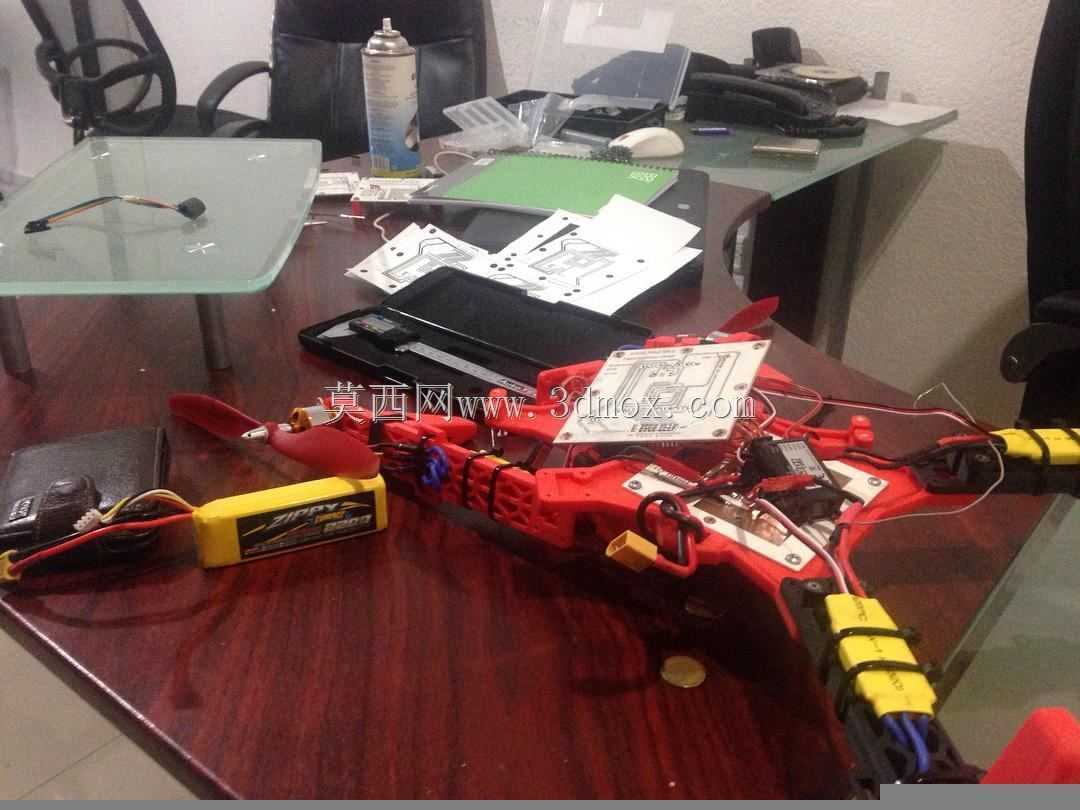

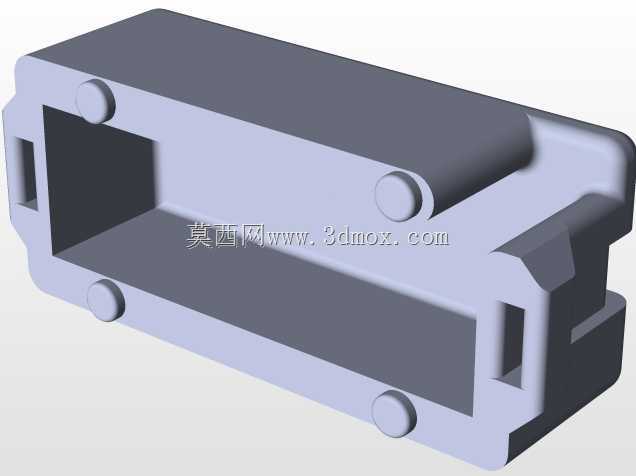

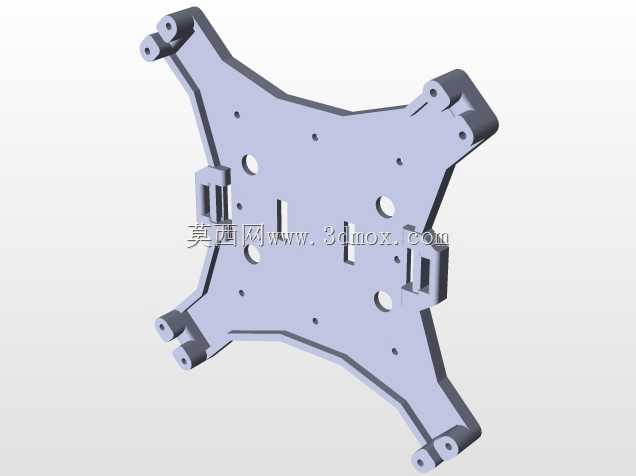

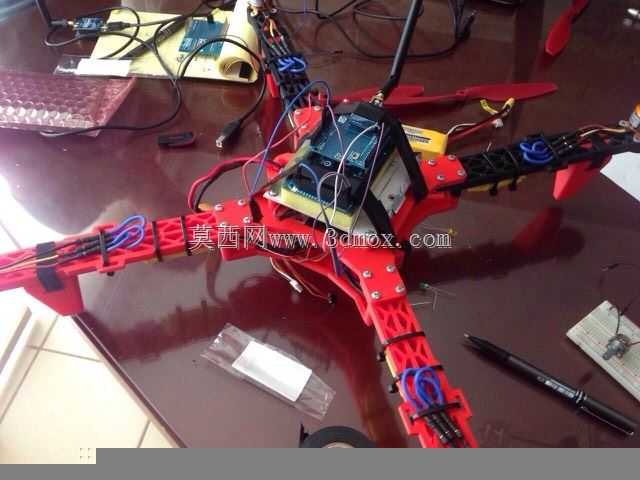

这款四旋翼飞行器机架主要面向低空航拍、小型场地测绘、校园科创教学以及个人航模DIY场景设计，可适配常用的开源飞控硬件与通用无线电遥控接收模块，同时预留了PCB控制板的标准安装位，能够满足爱好者从组装调试到实际飞行测试的全流程需求。机架主体采用高强度轻量化的复合板材加工，机臂采用对称X型布局，四个机臂向外延伸的角度经过反复测算，既保证了旋翼之间不会产生气流干扰，也让整机的重心集中在中心板区域，大幅提升飞行过程中的姿态稳定性。中心区域采用上下双层板的堆叠结构，下层板预留了电池绑带安装槽，可适配不同容量的锂聚合物电池，上层板专门规划了飞控、电调、接收机等电子元件的安装孔位，孔位间距兼容主流开源飞控的标准安装尺寸，无需额外打孔即可完成元件固定，同时板件之间预留了足够的走线空间，方便使用者整理电源线与信号线，避免飞行过程中线路缠绕干扰旋翼转动。机臂与中心板采用快拆式卡扣加螺丝的双重固定结构，既保证了飞行时机臂连接的结构强度，也方便在机臂受损时快速更换备件，无需拆解整机组装结构。机臂末端设计了标准的电机安装座，适配常用的22系列无刷电机，安装座周边预留了电调的固定位，可将电调直接固定在机臂上缩短电机接线长度，降低线路损耗。整机的安装边界经过优化，在搭载标准电池、飞控与摄像模块的情况下，整机对角线轴距控制在合理范围内，既可以在室内狭小空间完成稳定悬停，也能在室外低空环境下抵御一定强度的侧风影响。机架的起落架采用轻量化的支脚结构，高度经过校准，既可以在降落时缓冲冲击力保护底部搭载的摄像设备，也不会因为过高的起落架增加整机风阻影响飞行灵活性。整个机架的设计充分考虑了DIY组装的便利性，所有板件的连接孔位都做了公差匹配，普通爱好者仅需常用的内六角工具即可完成整机组装，同时预留了多个扩展安装位，使用者可以根据自身需求加装GPS模块、图传发射模块、小型机械爪等扩展配件，拓展飞行器的实际使用场景。
