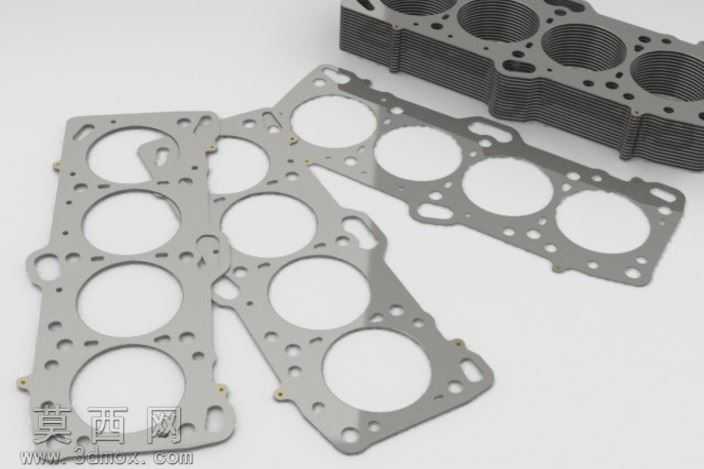

三菱4G63四缸发动机气缸盖密封垫片

本模型为三菱4G63系列四缸SOHC发动机配套的气缸盖密封垫片，建模过程严格参照原厂实物的测绘尺寸进行1:1还原，首先通过多视角实物采样提取垫片的整体外轮廓、四个气缸通孔的精确孔径与中心距，确保缸孔位置与发动机缸体、缸盖的燃烧室位置完全匹配，避免出现密封错位的问题。建模阶段先绘制垫片的主体平面轮廓，精准排布所有螺栓过孔、冷却液通道孔、润滑油道孔的位置与孔径，每一处开孔的边缘都做了符合原厂冲压工艺的圆角处理，还原金属复合垫片的冲压成型特征；针对垫片表面的密封筋结构，采用凸起曲面建模还原密封压纹的走向与高度，模拟金属垫片受压后形成密封线的结构特性，同时还原了垫片边缘的定位凸点、安装卡扣位的细节结构，完整复现实物的装配定位特征。材质渲染阶段，针对多层金属复合垫片的材质特性，主体采用哑光金属材质模拟冷轧钢基材的表面质感，密封涂层区域做细微的质感区分，边缘叠片区域还原多层金属压合的层次纹理，渲染时通过柔和的侧光打光凸显垫片表面的开孔轮廓与密封筋的凹凸结构，清晰展现各通道孔的排布逻辑。设计上完全遵循发动机气缸垫的密封功能需求，缸孔周边的密封结构做了强化处理，油道、水道开孔的位置完全对应4G63发动机的缸体油路水路布局，既保证燃烧室的高压燃气密封，也兼顾冷却液与润滑油的通路密封，避免出现窜油、窜水、漏气的故障问题，模型完整还原了该款气缸垫的所有结构细节，可用于发动机装配演示、配件结构教学、维修参考等场景，清晰展现四缸发动机气缸密封件的结构设计逻辑与加工成型特征。
