康明斯VT-903-M柴油发动机三维建模作品

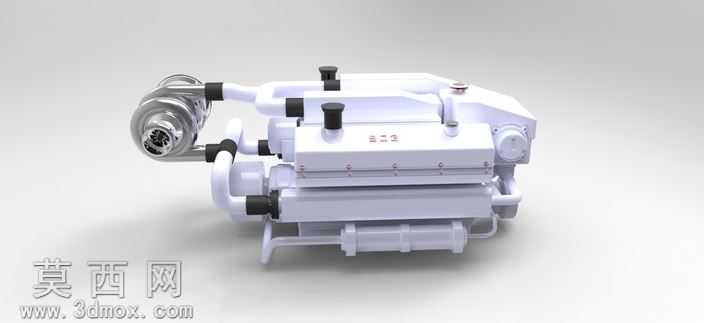

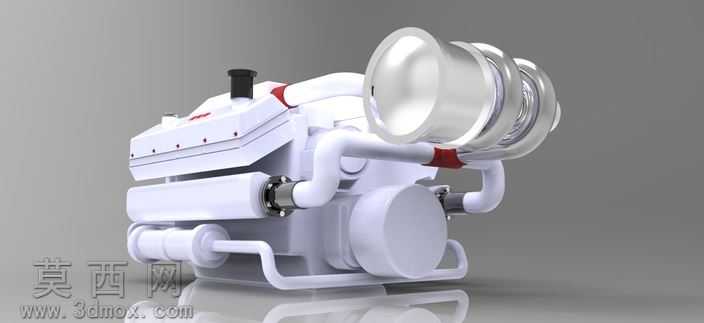

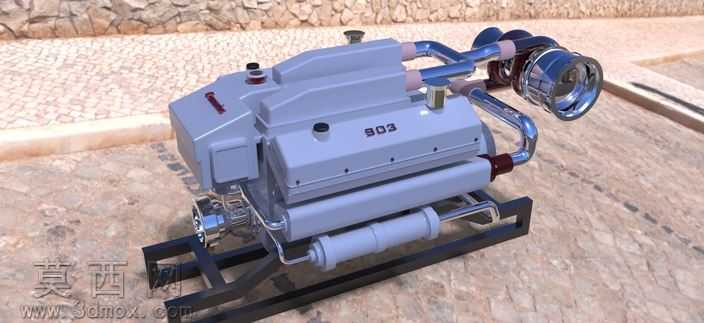

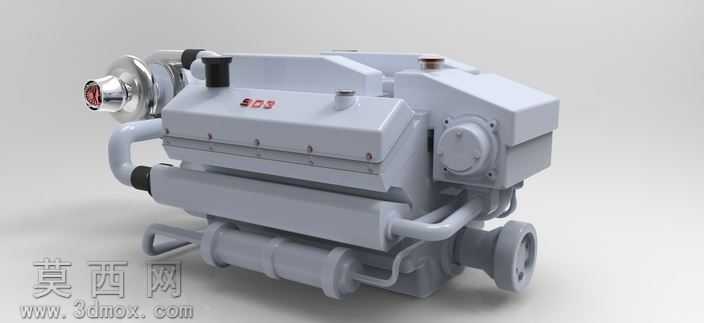

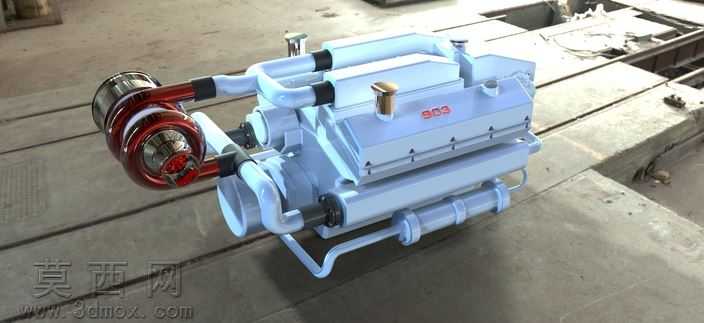

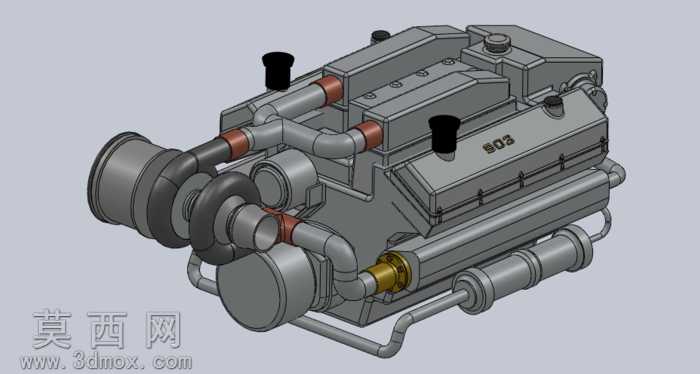

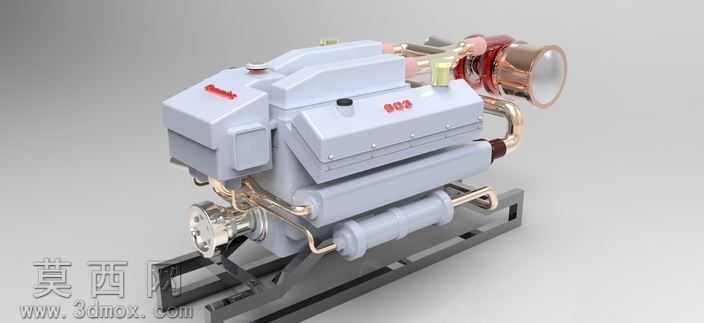

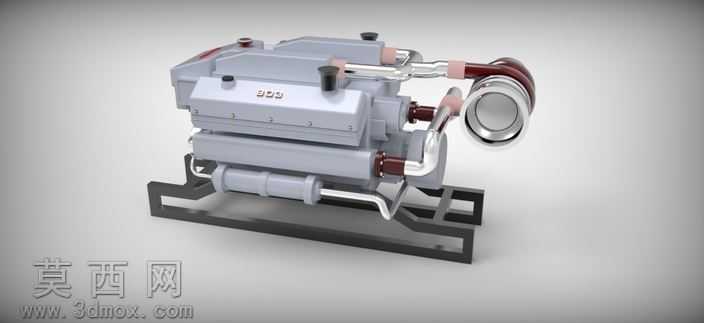

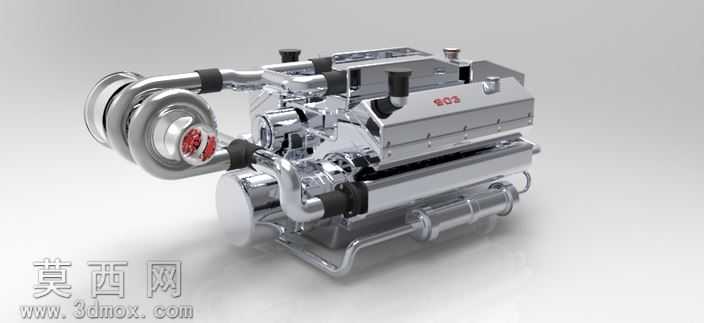

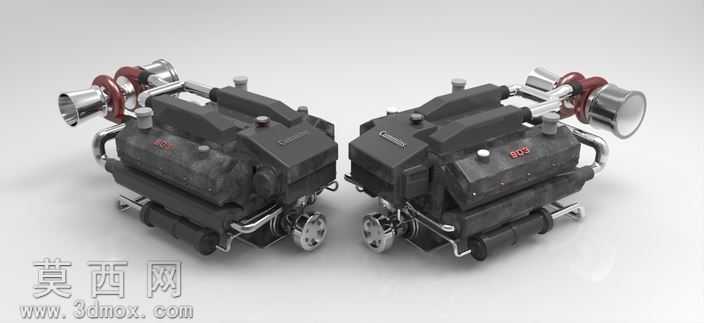

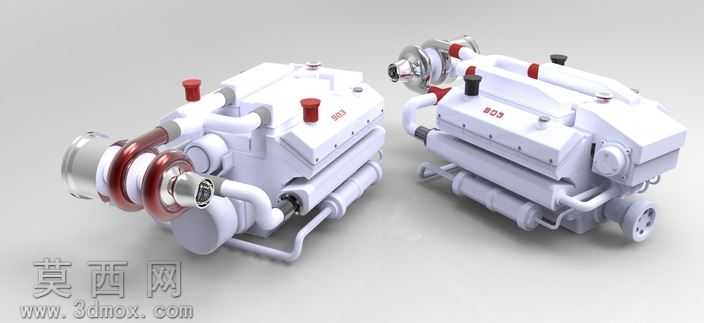

本作品为康明斯VT-903-M型柴油发动机的高精度三维建模成果，建模过程严格参照该型号发动机的实体结构参数与工程设计资料开展，在主流三维建模软件中完成全流程制作，整体还原度达到工业级展示标准。建模阶段采用自底向上的装配设计思路，首先完成缸体、缸盖、曲轴连杆机构、配气机构、涡轮增压组件、进排气管路、燃油供给部件、冷却系统外接管路等独立零件的参数化建模，对每一处安装孔位、连接法兰、管路弯折弧度、紧固件排布都做了等比例还原，确保各零件间的装配约束关系完全匹配真实发动机的机械逻辑，不存在干涉错位问题。材质与渲染环节针对不同部件做了精细化区分：发动机主体缸体采用铸铁材质表现，还原铸铁表面经使用后的哑光深灰质感与细微的使用痕迹，金属管路部分区分了不锈钢抛光亮面与镀锌管的半哑光金属质感，涡轮增压壳体做了高温灼烧后的暗红渐变金属效果，橡胶密封件、线束部分则还原了橡胶材质的哑光黑与轻微的粗糙质感，各类标识铭牌也通过纹理贴图做了精准还原，让整体渲染效果兼具工业真实感与视觉表现力。结构设计上完整复现了该型号V型发动机的布局特征，清晰呈现了双涡轮增压组件的安装位置、进排气走向、附属支架的固定逻辑，可360度旋转查看发动机各面的结构细节，既能够作为机械专业教学中内燃机结构讲解的可视化教具，也可用于动力总成配套设计的方案参考、工程机械虚拟场景的动力部件搭载素材。建模过程中对复杂曲面的管路、异形壳体采用了曲面建模与实体建模结合的方式，在保证外观精度的同时控制了整体模型的面数，兼顾展示效果与文件运行流畅度，所有可活动部件的连接轴位置都预留了运动仿真的约束接口，可进一步拓展用于发动机工作原理的运动动画制作。
