山地自行车E13导链护盘结构设计

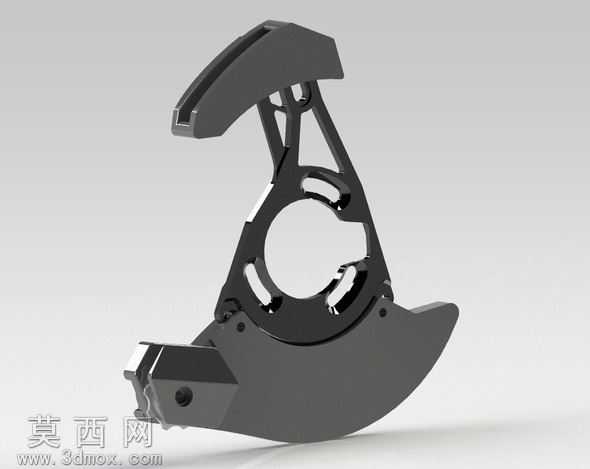

本作品为山地自行车下坡场景专用的导链护盘一体化结构，采用三维参数化建模完成整体设计，建模过程中优先保障结构强度与轻量化的平衡，针对山地越野下坡路段链条易脱落、碎石磕碰盘片的使用痛点进行针对性结构优化。建模阶段先完成中轴安装位的基准定位，以五通安装孔为核心基准搭建整体装配坐标系，依次完成抱箍锁紧结构、上导链限位臂、下护盘防护段的特征绘制，对镂空减重区域做圆角过渡处理，避免应力集中导致的结构断裂风险。材质配置上，主体结构采用高强度铝合金材质预设，渲染时赋予哑光黑色硬质阳极氧化表面质感，金属接触位做轻微磨砂颗粒处理还原真实工业配件的表面肌理，锁紧螺丝等小零件赋予镀锌亮面金属质感，通过光影层次区分不同部件的材质差异。结构设计上，上导链臂采用弧形贴合轮廓，可在链条剧烈跳动时限制其横向位移，避免掉链故障；下护盘采用大弧度延伸造型，可覆盖牙盘下半部分区域，阻挡骑行过程中卷起的碎石、枝桠磕碰盘片与链条；中部镂空结构在保证结构刚性的前提下大幅降低配件自重，减少不必要的簧下重量负担，提升山地车操控灵活性。安装位采用多触点锁紧结构，可适配不同规格的山地车五通安装位，安装间隙预留公差合理，装配后无松动旷量。渲染阶段采用影棚级柔光布光，通过多角度光源突出结构的镂空层次与曲面弧度，阴影过渡柔和自然，清晰展现各部分结构的衔接关系与设计细节，整体结构紧凑无冗余设计，完全匹配山地自行车下坡骑行的高强度使用需求，可直接用于生产开模的结构参考或改装配件的三维适配验证。
