山地自行车Fox40RC2前叉结构设计

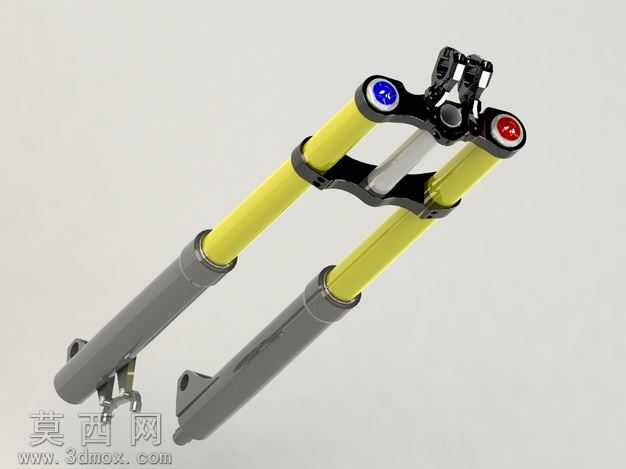

本模型为山地自行车专用的长行程前叉结构，建模过程围绕前叉的实际功能与装配逻辑展开，首先完成核心部件的参数化建模：两根叉腿作为核心承载结构，分别做了分段式结构设计，下半段为金属质感的叉筒结构，上半段为减震行程管，还原了200毫米长行程的尺寸特征，适配高强度越野骑行的减震需求。建模时重点还原了叉肩的连接结构，叉肩作为整合上管、叉腿、阻尼调节组件的核心部件，做了对称式结构设计，两侧预留了阻尼与回弹调节旋钮的安装位，分别以红蓝配色区分调节功能，还原真实产品的功能标识特征。叉腿中部设置了连接桥结构，用于提升两根叉腿的连接刚性，抵消骑行过程中叉腿受到的侧向冲击力，建模时对连接桥的弧度、夹持结构做了细节还原，保证与叉腿的装配贴合度。材质渲染阶段，针对不同部件做了差异化材质区分：叉筒部分采用哑光金属灰材质，模拟铝合金阳极氧化的表面质感；行程管部分采用亮黄色硬质涂层材质，还原前叉内管的耐磨涂层视觉特征；调节旋钮采用亮面塑料加金属嵌件的材质组合，叉肩主体采用亮黑色烤漆金属材质，连接桥采用哑光黑工程塑料材质，通过材质差异清晰区分不同部件的功能分区。结构设计上还原了前叉的核心装配逻辑，包含叉腿的伸缩行程空间、叉肩与舵管的连接结构、碟刹安装座的预留位置、桶轴安装位的结构特征，同时标注了该模型未包含刚性连接叉腿的低叉铸造件，为后续的结构完善预留了设计空间。建模过程中严格遵循自行车前叉的工程尺寸比例，各部件的配合间隙、安装位尺寸均参考真实产品的规格设定，既保证了外观渲染的真实感，也清晰呈现了长行程越野前叉的内部结构逻辑，可作为自行车配件设计、骑行装备结构学习的参考模型，帮助理解减震前叉的承载原理、行程设计与部件装配关系。
