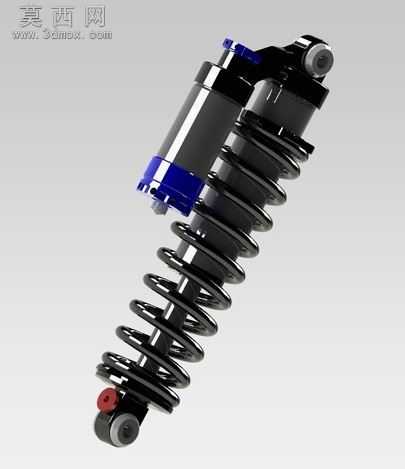

福克斯DHX5山地自行车避震器结构模型

本模型为山地自行车专用的后螺旋弹簧式避震器，还原了福克斯DHX5系列速降避震的完整结构，建模过程严格对照实物尺寸比例搭建，先通过草图绘制确定避震器的整体安装距、行程参数，再依次拆分出阻尼筒体、螺旋弹簧、上下安装吊耳、调节旋钮、密封端盖等独立零部件，每个部件的装配关系都按照实际产品的配合公差做了约束，可实现完整的装配运动仿真。模型渲染阶段针对不同部件做了差异化材质设置：螺旋弹簧采用高强度弹簧钢材质，添加了细微的表面磷化处理质感，还原金属弹簧的哑光黑镀层效果；阻尼筒体部分做了铝合金阳极氧化的亮面金属材质，搭配蓝色的调节旋钮塑料质感，上下吊耳的连接衬套添加了橡胶材质的哑光纹理，红色的回弹调节钮做了亮面工程塑料的材质表现，整体渲染光影柔和，清晰展现出避震器的结构层次。结构设计上完整还原了该款避震的 coilover 螺旋弹簧套置结构，弹簧均匀环绕在阻尼筒外侧，上下端通过弹簧座定位，阻尼筒内部预留了阻尼油路、活塞组件的装配空间，外置的压缩、回弹调节结构都做了等比例还原，上下安装端的鱼眼轴承结构也做了细节刻画，可直观展示避震器在承受冲击时的弹簧压缩、阻尼伸缩的运动逻辑。建模时重点处理了螺旋弹簧的螺距渐变细节，对应不同压缩行程下的弹簧刚度变化，阻尼筒的密封槽、卡簧位等细小结构都没有省略，既保证了模型外观的还原度，也能满足结构展示、运动模拟的使用需求，可用于山地车配件设计参考、避震结构原理演示等场景。
