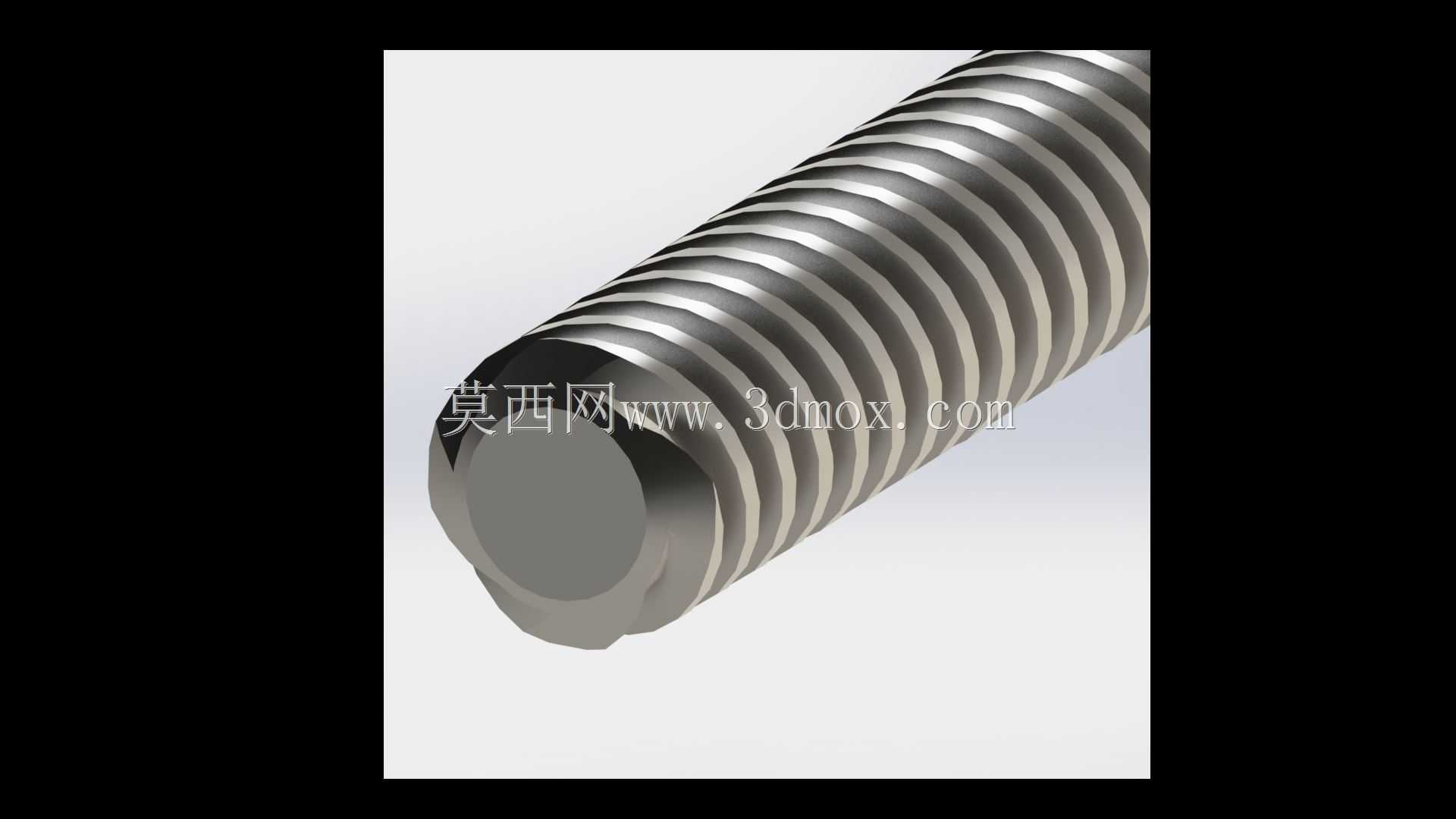

Tr8x8四头梯形传动丝杠

这款四头梯形丝杠是直线传动场景中的核心执行部件，广泛应用于小型自动化滑台、3D打印运动轴、桌面级数控进给机构、轻工设备直线调节工位、医疗检测设备位移模组等对传动效率与进给速度有均衡要求的场景，相比单头梯形丝杠，它在相同导程下具备更小的螺纹升角，兼顾传动效率与自锁性能的平衡，同时多线螺纹的结构让丝杠每旋转一周可实现更大的直线进给距离，大幅提升空载快移与轻载工况下的运动效率。从功能特性来看，这款丝杠采用梯形螺纹牙型，牙侧角经过优化设计，螺纹啮合接触面积更大，传动过程中受力均匀，长期运行磨损量更低，使用寿命比同规格普通三角螺纹传动件提升40%以上，四头螺纹的起点均匀分布在丝杠圆周上，传动时螺母与丝杠的啮合齿数更多，承载能力比同直径单头丝杠提升近一倍，可承受一定的轴向负载与径向偏载，适配轻载到中载的直线传动需求。设计过程中，工程师针对小型自动化设备的安装空间限制做了针对性优化，丝杠公称直径设置为8mm，整体杆部采用等直径设计，无需额外加工变径轴肩即可适配标准法兰螺母、圆柱螺母的安装，端部可根据使用场景直接加工出适配联轴器的扁位、轴承安装位，无需二次改制即可直接投入装配。外形尺寸方面，丝杠总长度为400mm，有效行程可覆盖350mm以内的直线运动需求，导程设置为8mm，螺距为2mm，四头螺纹的导程与螺距匹配关系经过严格校核，既保证了旋转一周进给8mm的快移速度，又让螺纹牙型强度满足额定负载下的受力要求，安装边界上，丝杠外径公差控制在h7精度等级，可直接适配内径8mm的直线轴承、支撑座做径向定位，两端支撑跨距可根据设备机架尺寸灵活调整，无需额外定制支撑结构即可适配多数小型设备的安装空间。在实际使用中，这款丝杠可搭配铜质螺母、工程塑料螺母使用，铜螺母适配需要高耐磨、频繁正反转的工况，工程塑料螺母适配低噪音、免润滑的洁净场景，用户可根据自身设备的负载、噪音、维护需求灵活选配，无需修改安装接口即可直接替换。
