槽轮式间歇传动机构结构设计

该间歇传动机构是典型的槽轮式分度传动结构，核心应用于需要实现周期性间歇进给、定角度转位的工业场景，常见于自动化生产线的工件转位工位、多工位装配台的分度驱动、包装机械的间歇送料单元、轻工设备的周期动作执行模块，能够将主动件的连续匀速旋转运动，转化为从动件的周期性间歇步进运动，在每次步进动作完成后提供稳定的锁止定位，无需额外加装定位锁止结构即可保障工位停留阶段的位置精度。

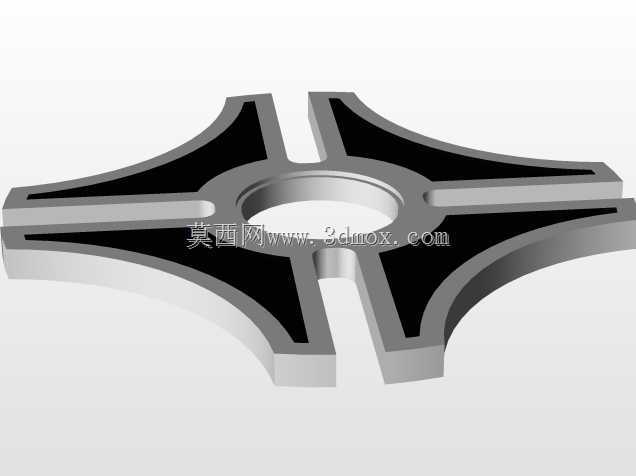

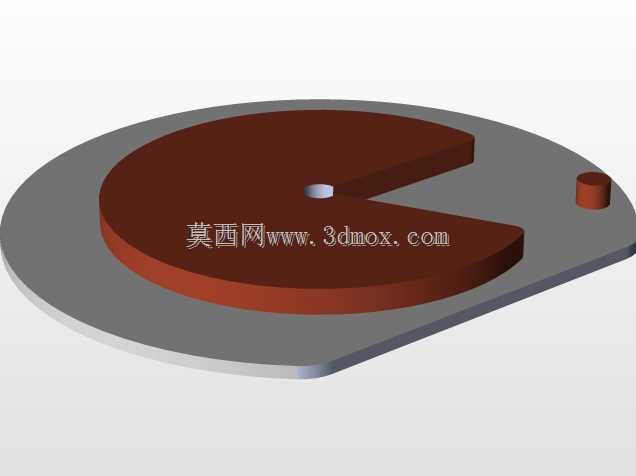

从功能特性来看，该机构采用径向槽式槽轮搭配主动拨盘的经典结构，主动拨盘上的圆柱销在进入槽轮径向槽时驱动槽轮转位，拨销脱离径向槽后，槽轮上的内凹锁止弧与拨盘上的外凸锁止弧贴合卡紧，让槽轮在静止阶段完全锁止，不会出现惯性滑移或位置偏移，转位过程传动平稳无刚性冲击，每次转位角度固定为90度，单周驱动可完成四次等分步进动作，适配四工位的周期作业需求，相比棘轮式间歇传动，该结构运行噪音更低、传动精度更高，适合中高速轻载的间歇传动场景。

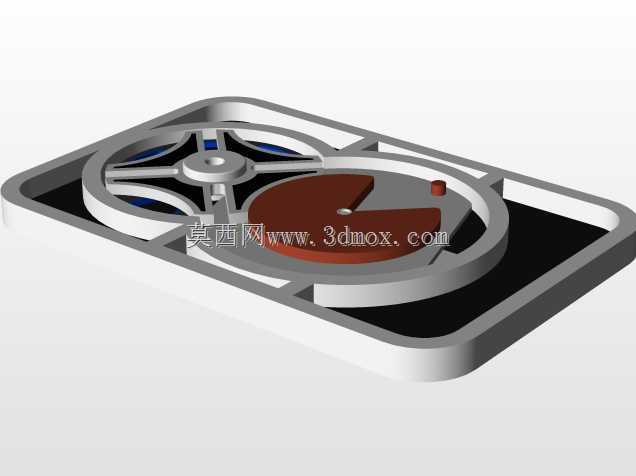

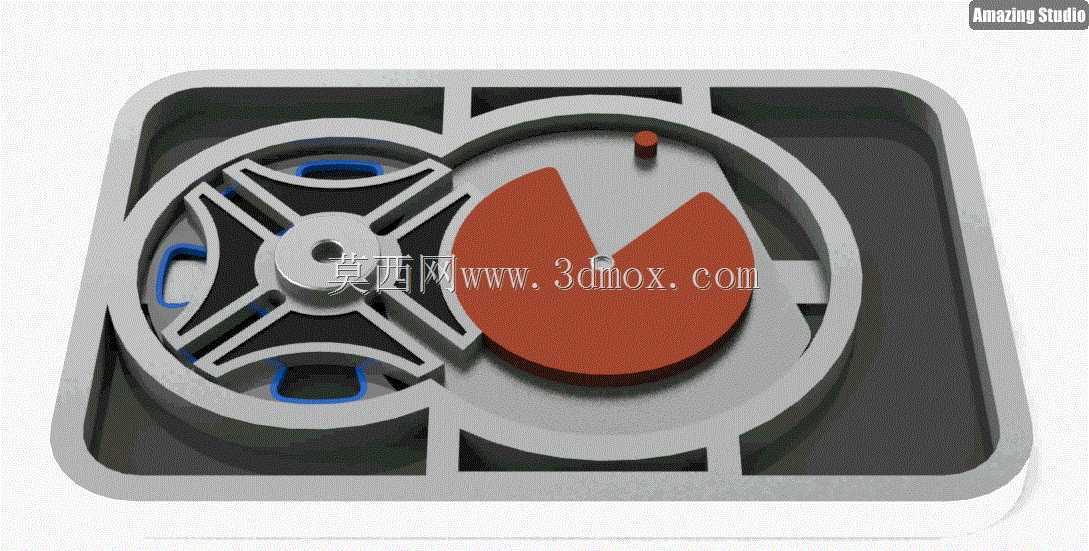

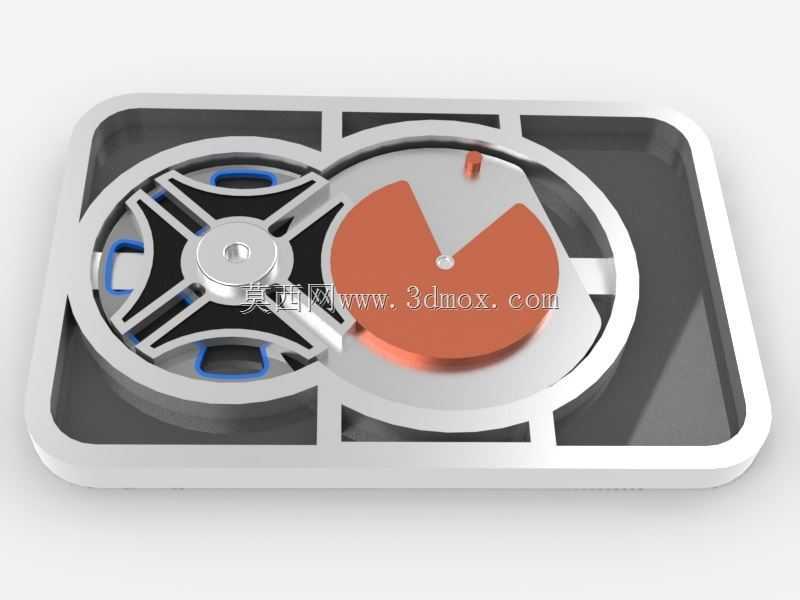

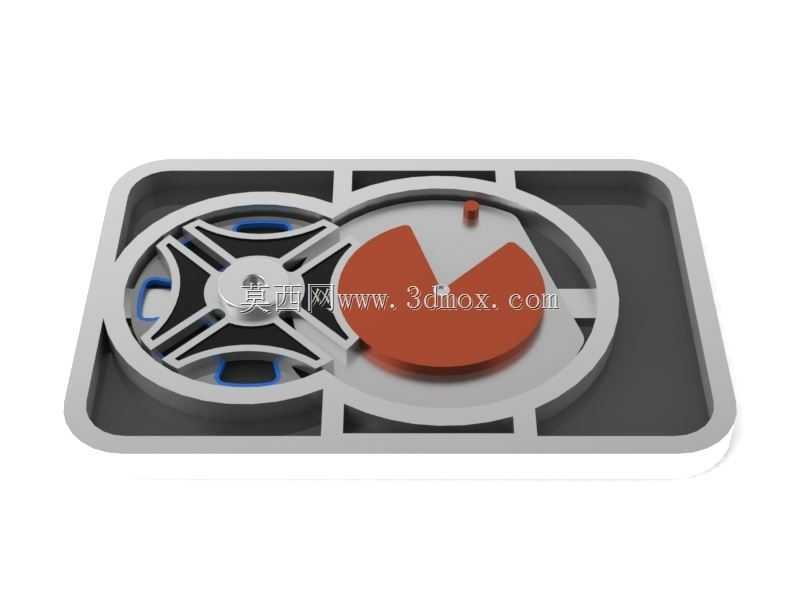

设计思路上，整体采用一体化嵌入式安装布局，所有传动部件全部集成在矩形安装基座的型腔内，基座型腔同时承担传动防护、安装定位、部件支撑的多重作用，主动拨盘与槽轮的转轴均采用基座一体加工的轴承位安装，保障两个传动部件的中心距精度，避免长期运行出现的轴系偏移问题；槽轮的径向槽采用等分布局，槽型与拨销的配合间隙经过优化，既保证拨销进出顺畅无卡滞，又尽可能减小传动回程间隙，锁止弧的配合面采用精加工贴合设计，锁止状态下无旷量，保障工位停留时的位置稳定性。

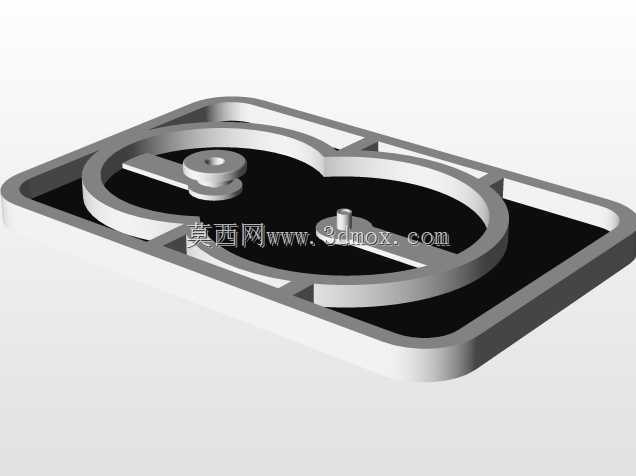

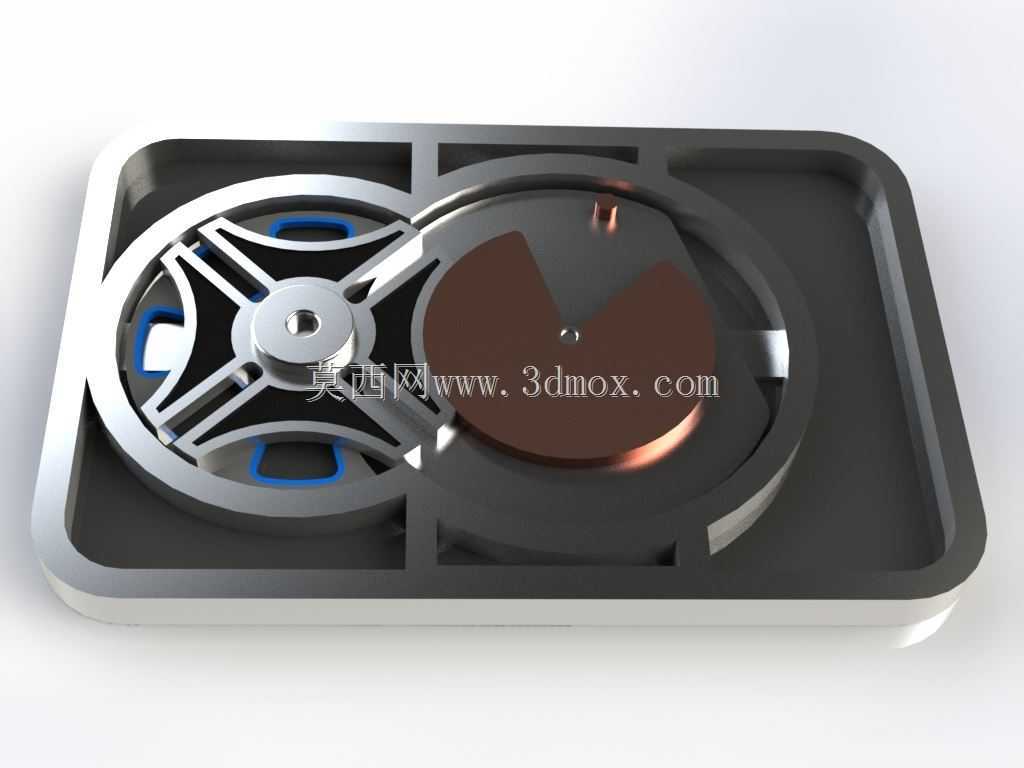

外形与安装边界方面，整体结构为扁平矩形布局，安装基座的外轮廓为规整矩形，底部为平整安装面，四周预留安装固定孔位，可直接通过螺栓固定在设备安装平台上，整体厚度较薄，轴向占用空间小，适合在紧凑型设备内部安装布置；主动轴输入端可直接连接驱动电机或同步带轮，无需额外加装传动转接部件，槽轮的输出端面可直接安装工位转盘、工装夹具等执行部件，动力传递路径短，传动效率高，整体结构无外露传动部件，运行安全性高，日常无需复杂维护即可长期稳定运行。
