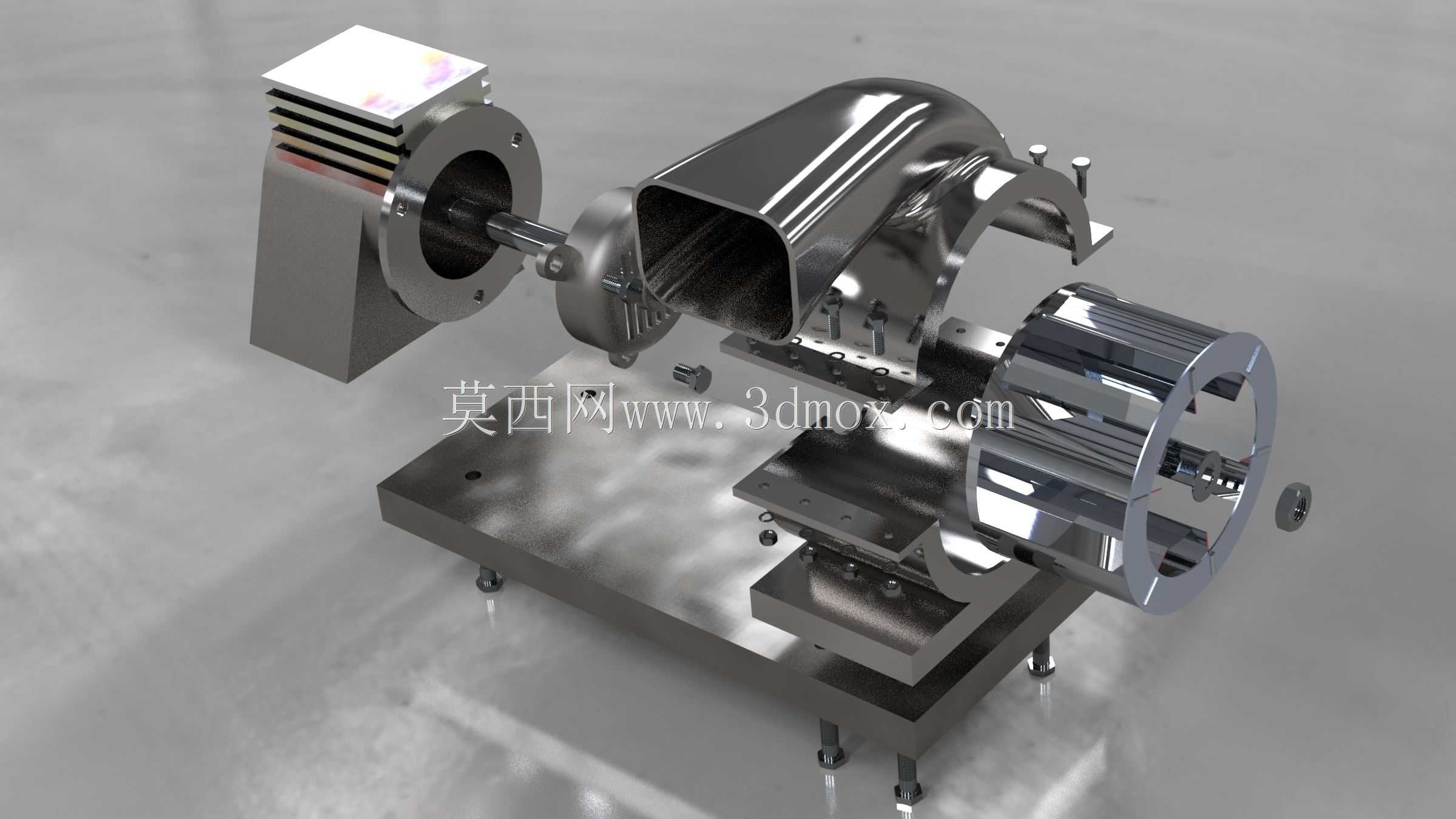

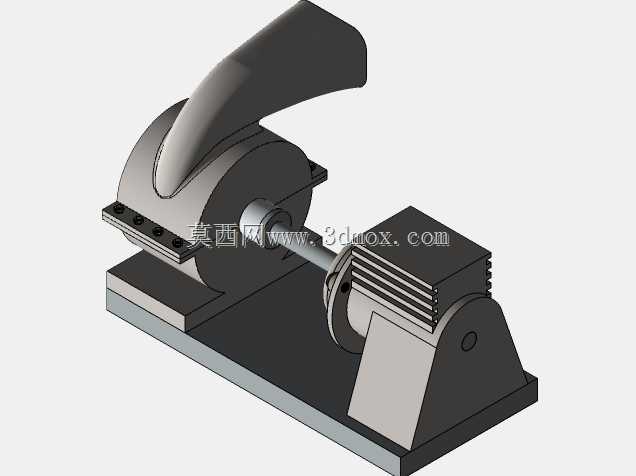

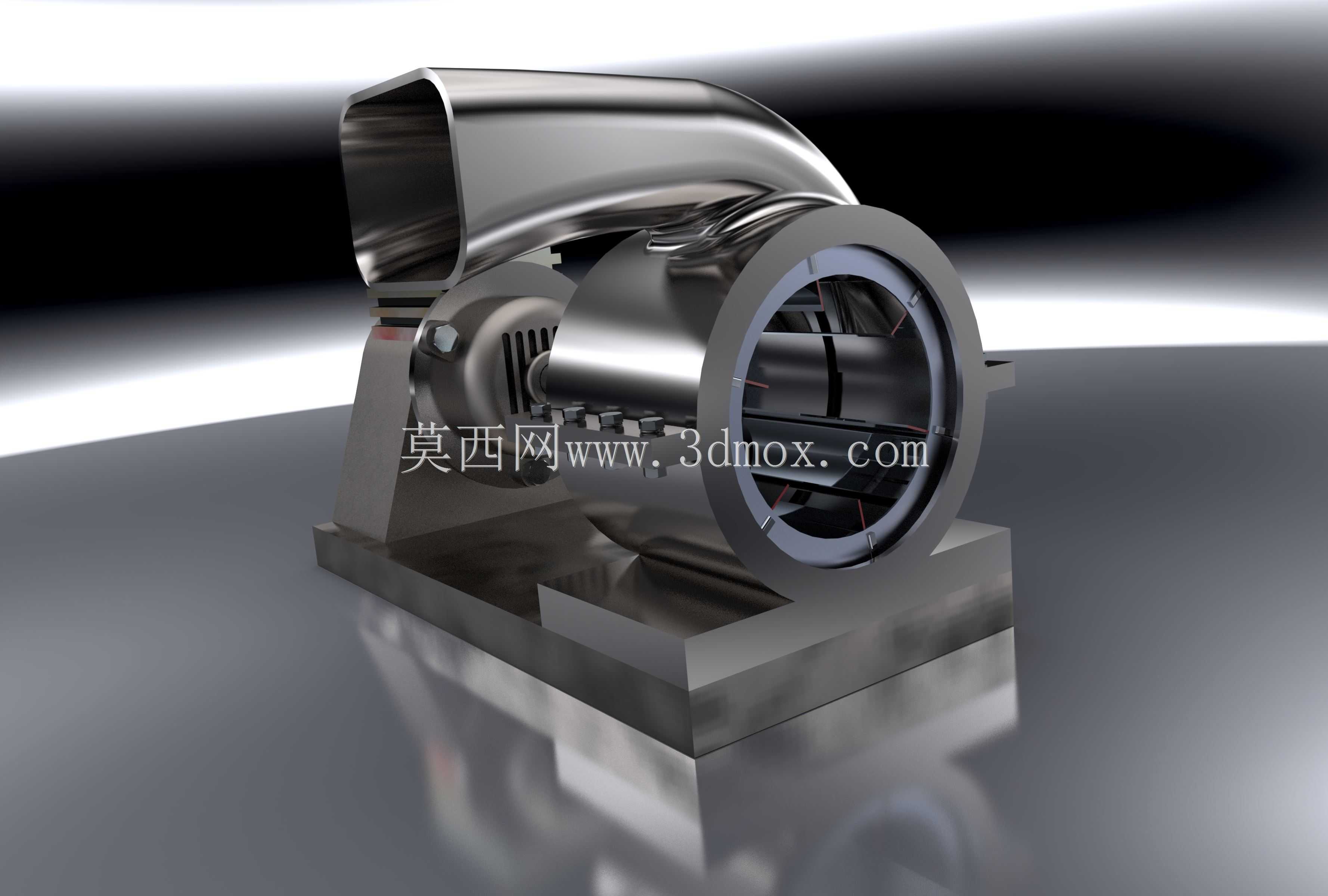

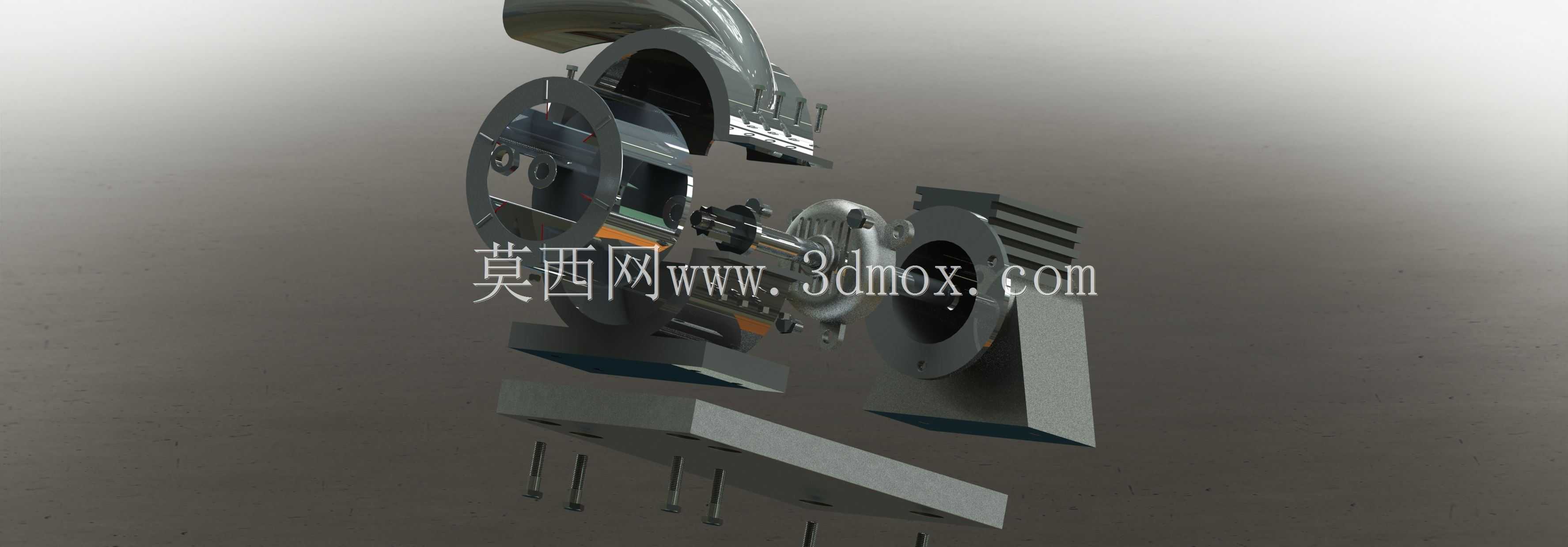

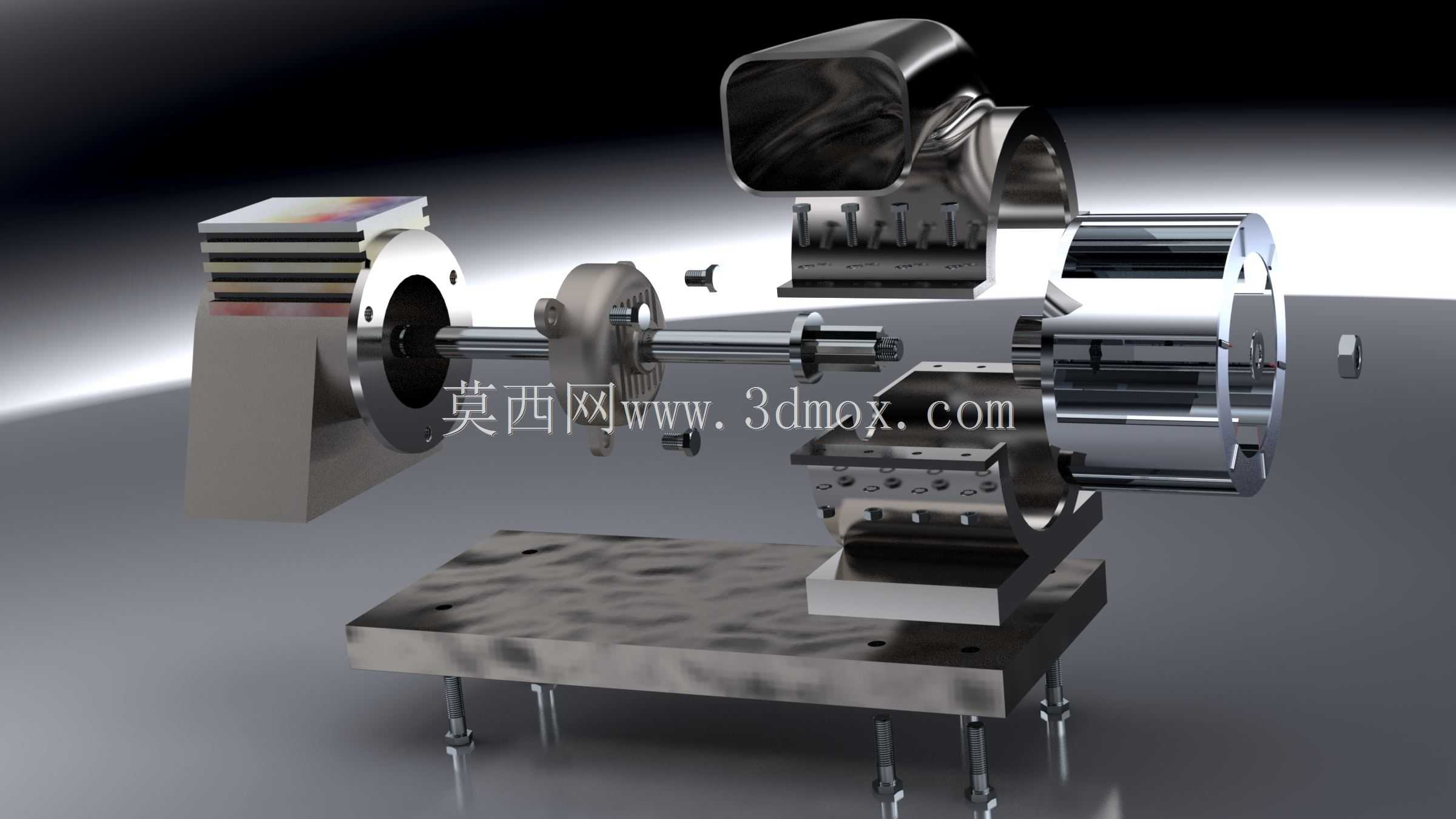

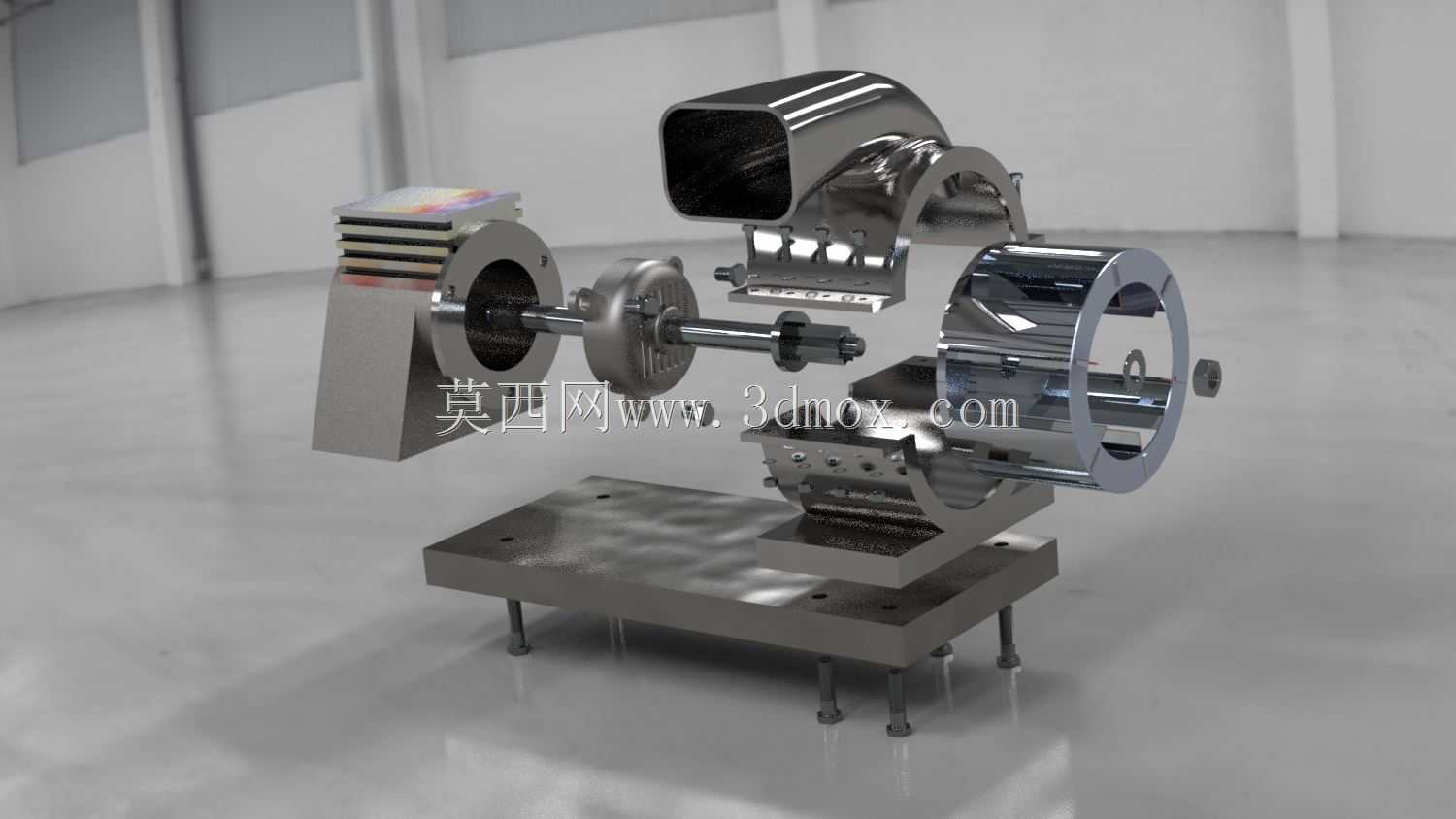

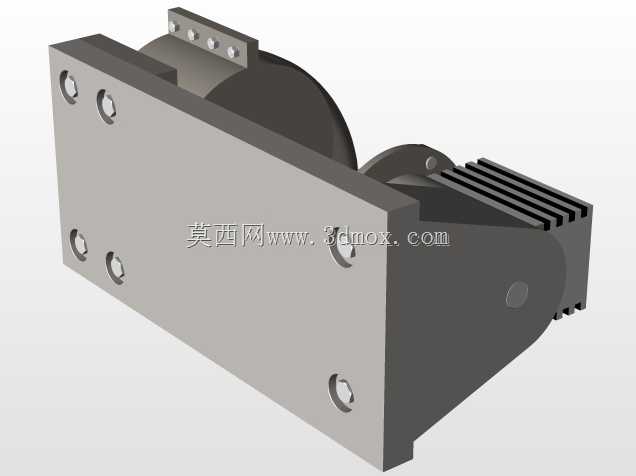

电动鼓风机内部结构爆炸展示模型

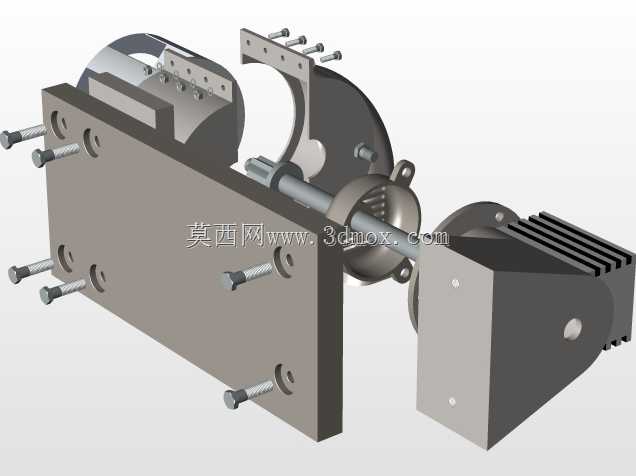

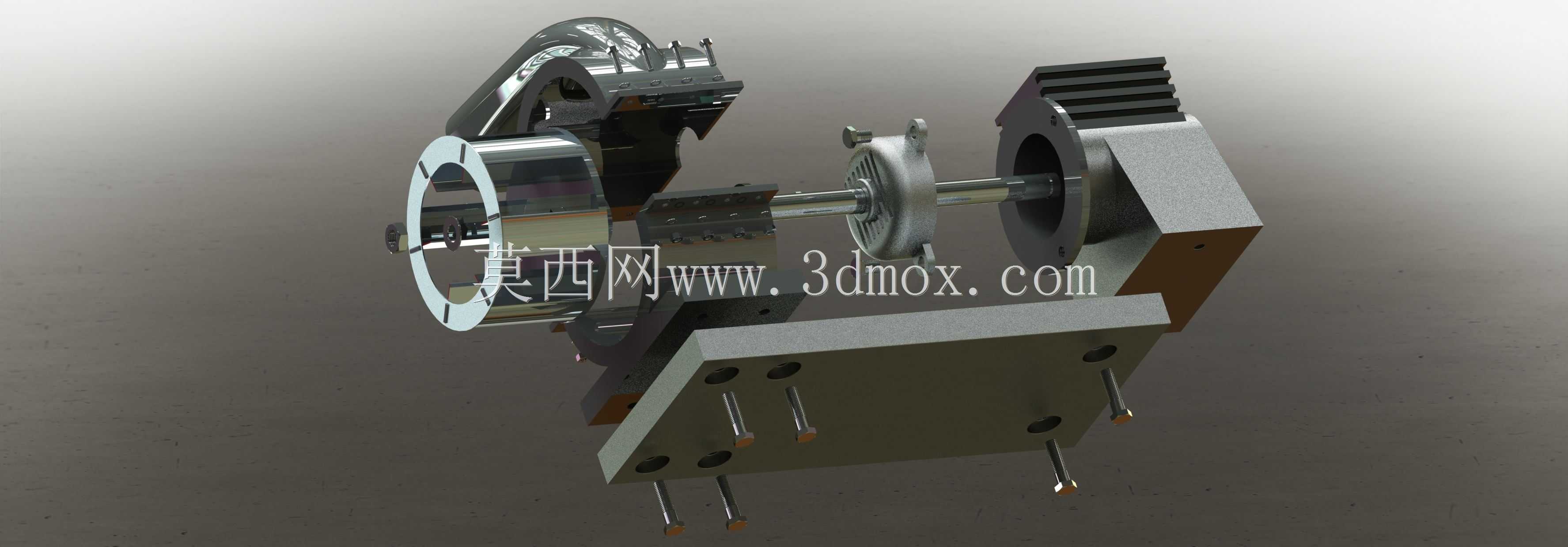

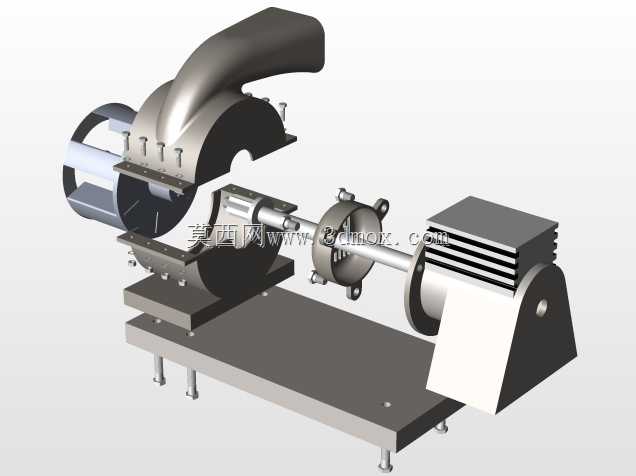

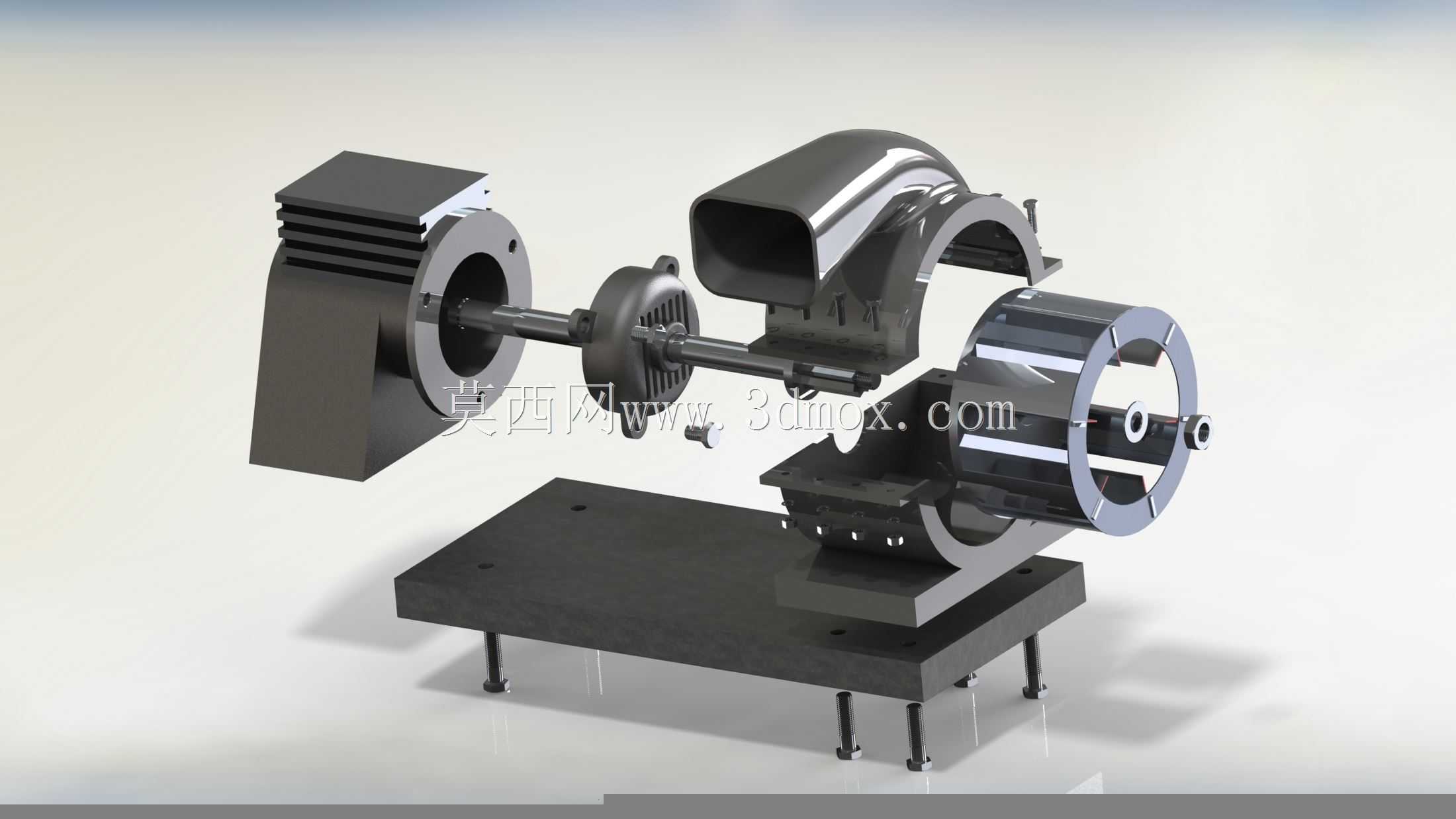

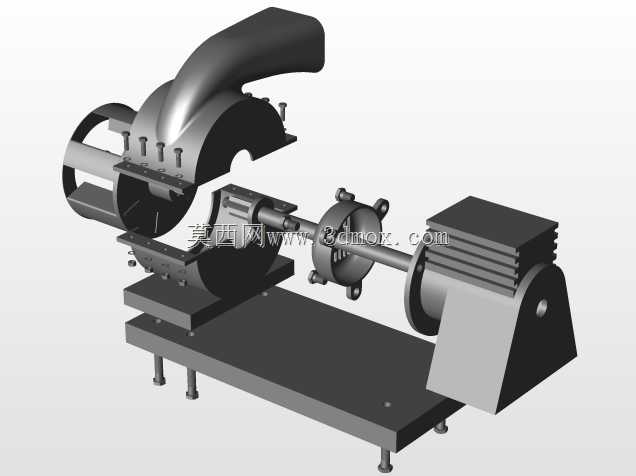

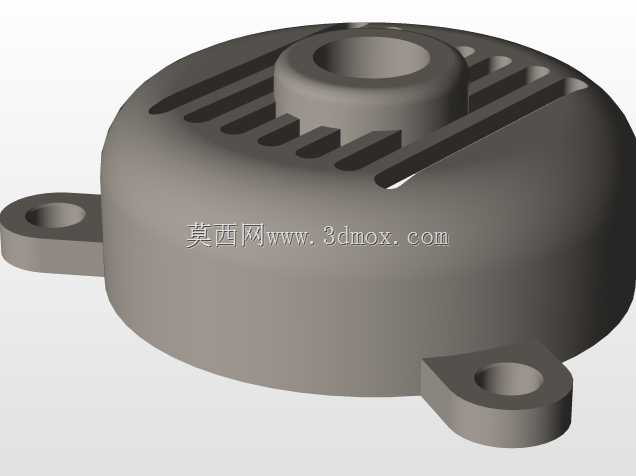

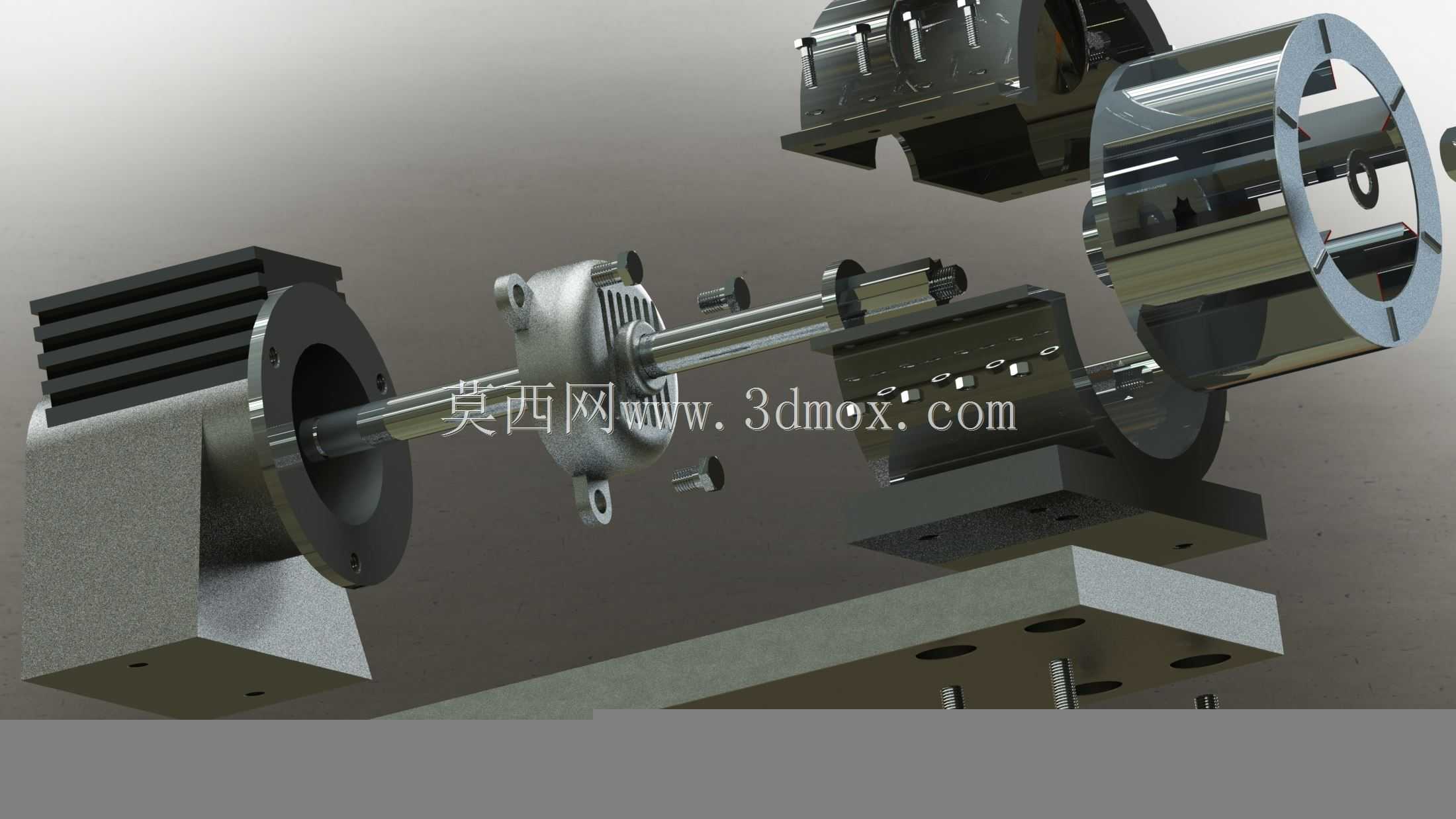

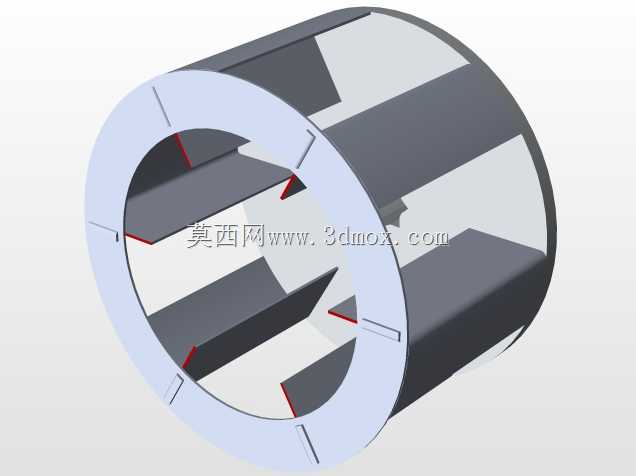

这款电动鼓风机模型完整还原了设备的内部装配逻辑与外部安装结构，可直接用于工业送风系统的方案演示、装配工艺培训以及产品结构优化参考。在实际工业场景中，这类鼓风机广泛应用于车间通风换气、生产流水线风刀吹扫、燃烧设备助燃、环保除尘系统引风、物料气力输送等环节，是工业生产中保障气流输送、环境调控、工艺辅助的核心通用设备。从功能特性来看，该模型完整呈现了鼓风机的动力输入、传动衔接、叶轮增压、壳体导流、底座固定全链路结构：动力端采用适配工业供电的驱动单元，通过传动轴将扭矩传递至叶轮腔，叶轮采用多叶片离心式结构设计，运转时可将轴向进入的气流通过离心作用加速增压，再经蜗壳形导流腔将高压气流沿出口方向导出，可根据实际工况需求匹配不同功率的动力单元，实现不同风压、风量的输出覆盖。设计思路上，模型采用模块化拆分逻辑，将动力段、传动段、增压段、安装段做了独立结构呈现，既清晰展示了各部件的装配配合关系，也便于后续针对不同应用场景做部件改型：比如针对高粉尘工况可在进风端增加过滤结构接口，针对高温介质输送可更换壳体与叶轮的耐热材质，针对安装空间受限的场景可调整进出口的朝向角度。外形尺寸与安装边界方面，模型预留了标准化的底座安装孔位，可适配多数工业现场的槽钢、混凝土基础安装要求，进出口采用通用管道对接法兰尺寸，可直接匹配常规工业通风管道的接驳标准，整机的轴向长度、径向直径均参考行业通用的中型鼓风机规格设计，既保证了足够的输出功率冗余，也控制了设备的整体占用空间，可直接嵌入现有工业生产线的布局设计中，无需额外做大规模的安装空间改造。各部件的配合公差也在模型中做了直观呈现，传动轴的支撑轴承位、叶轮的动平衡校准结构、壳体的密封衔接位都有清晰的结构表达，可直接用于指导实际生产的装配工艺制定，减少现场装配的调试成本。
