镂空框架式X型四旋翼飞行器结构设计

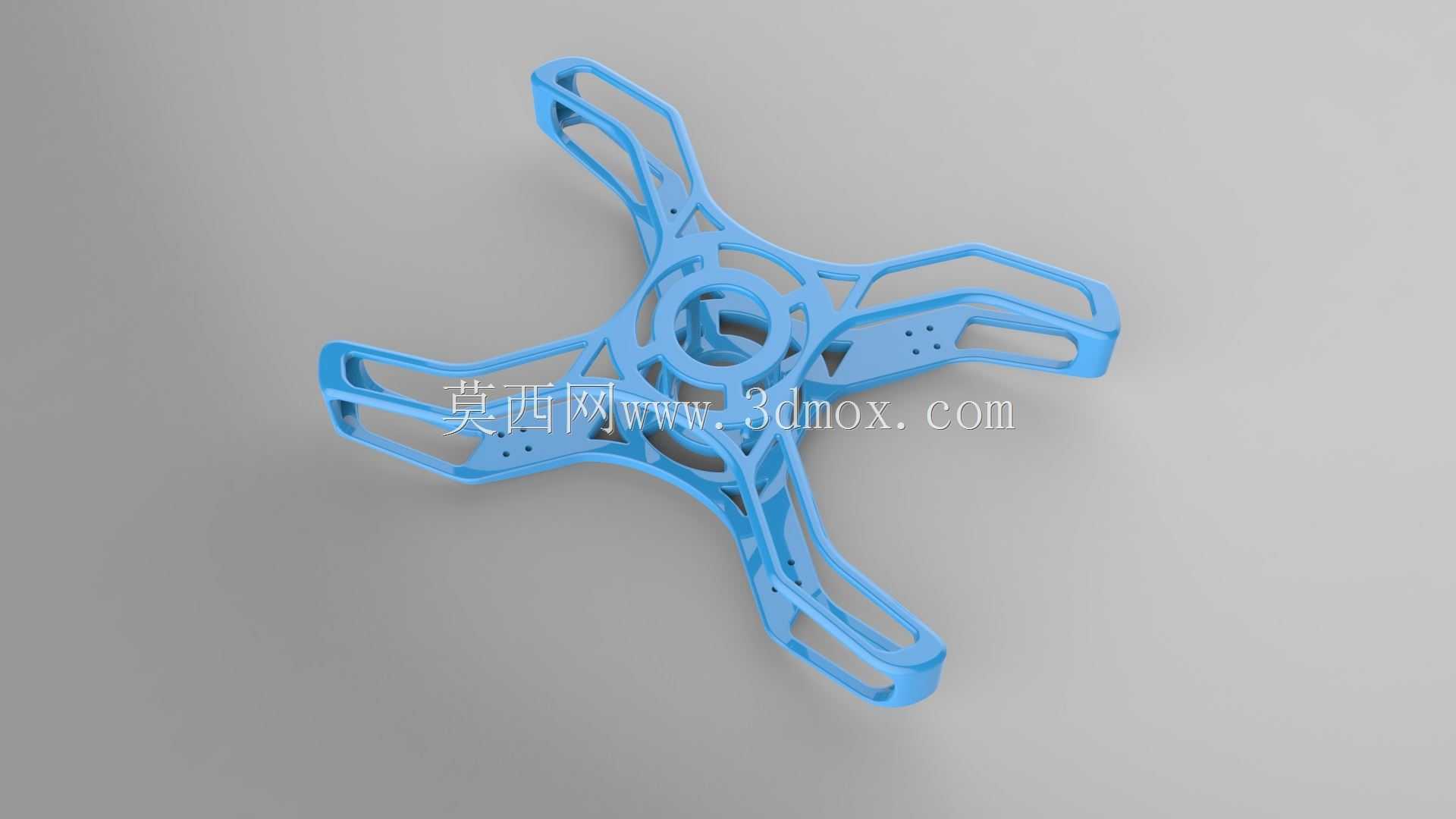

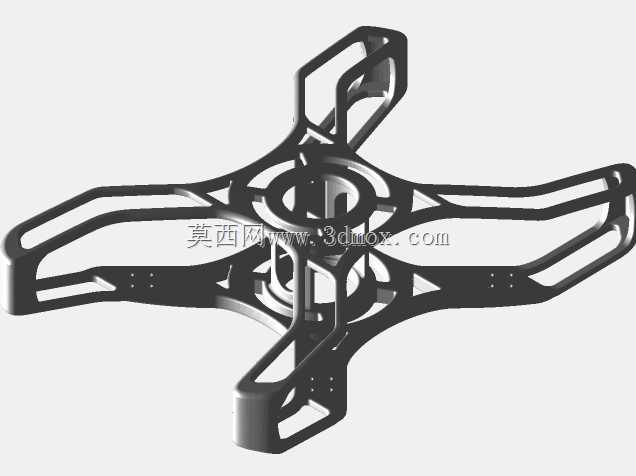

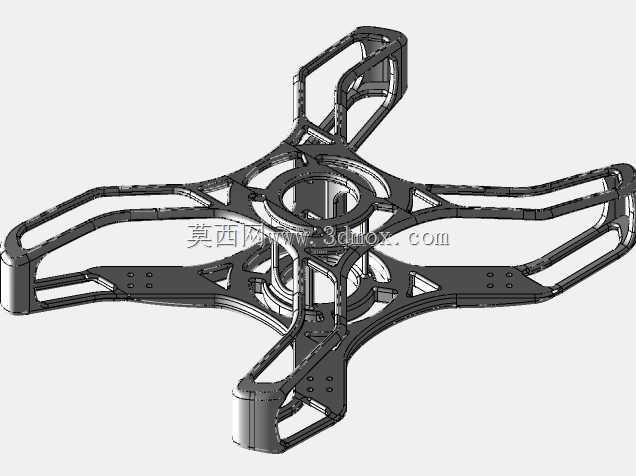

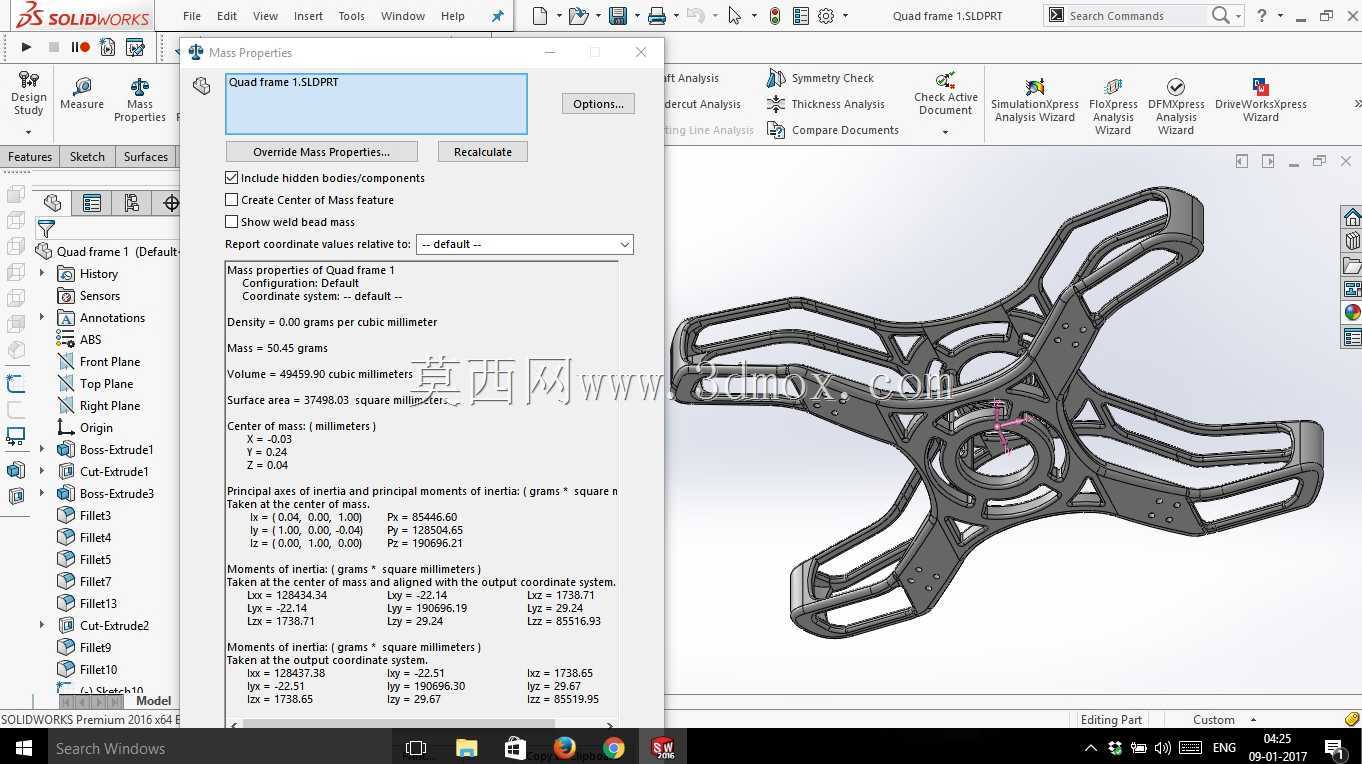

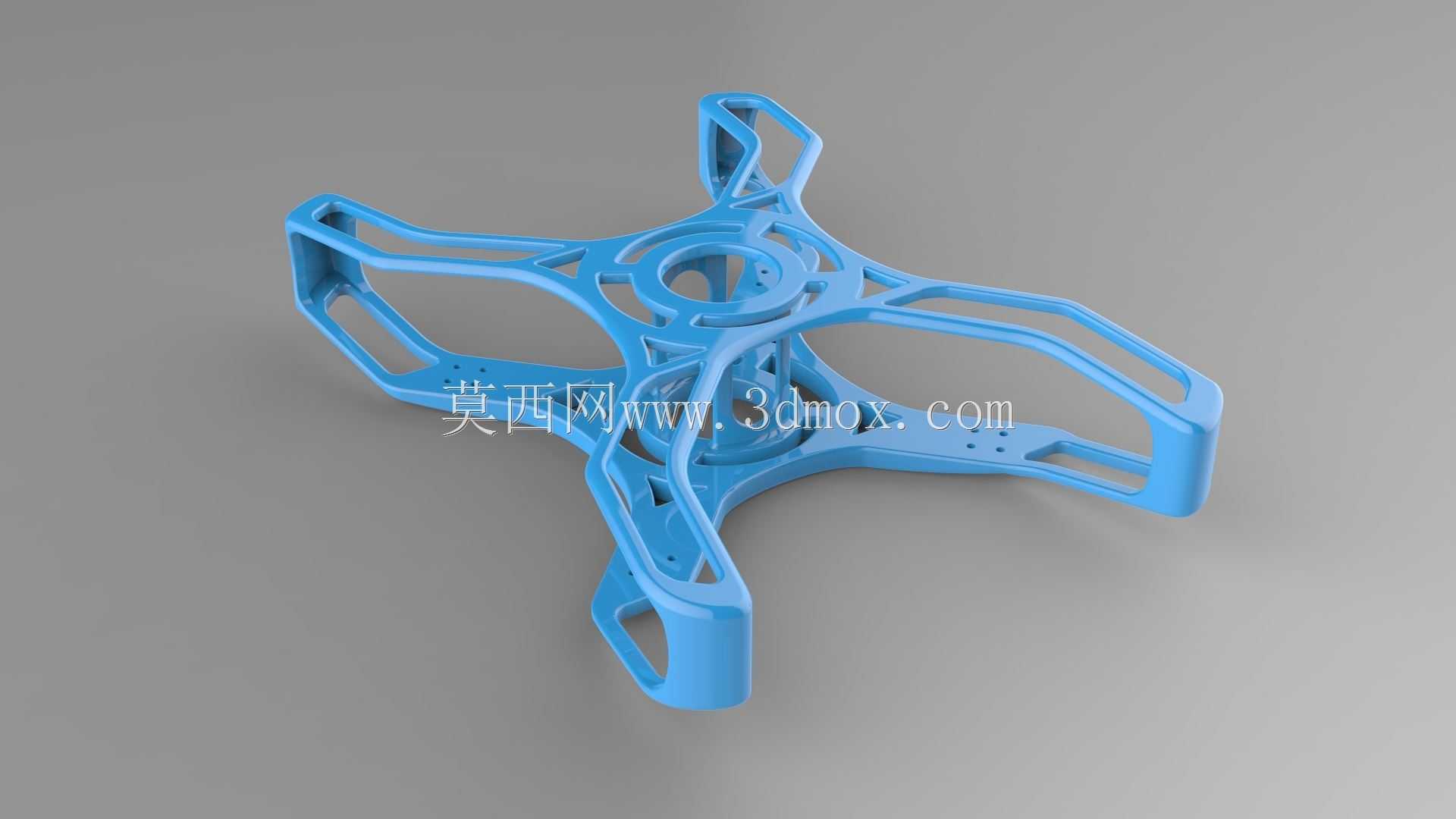

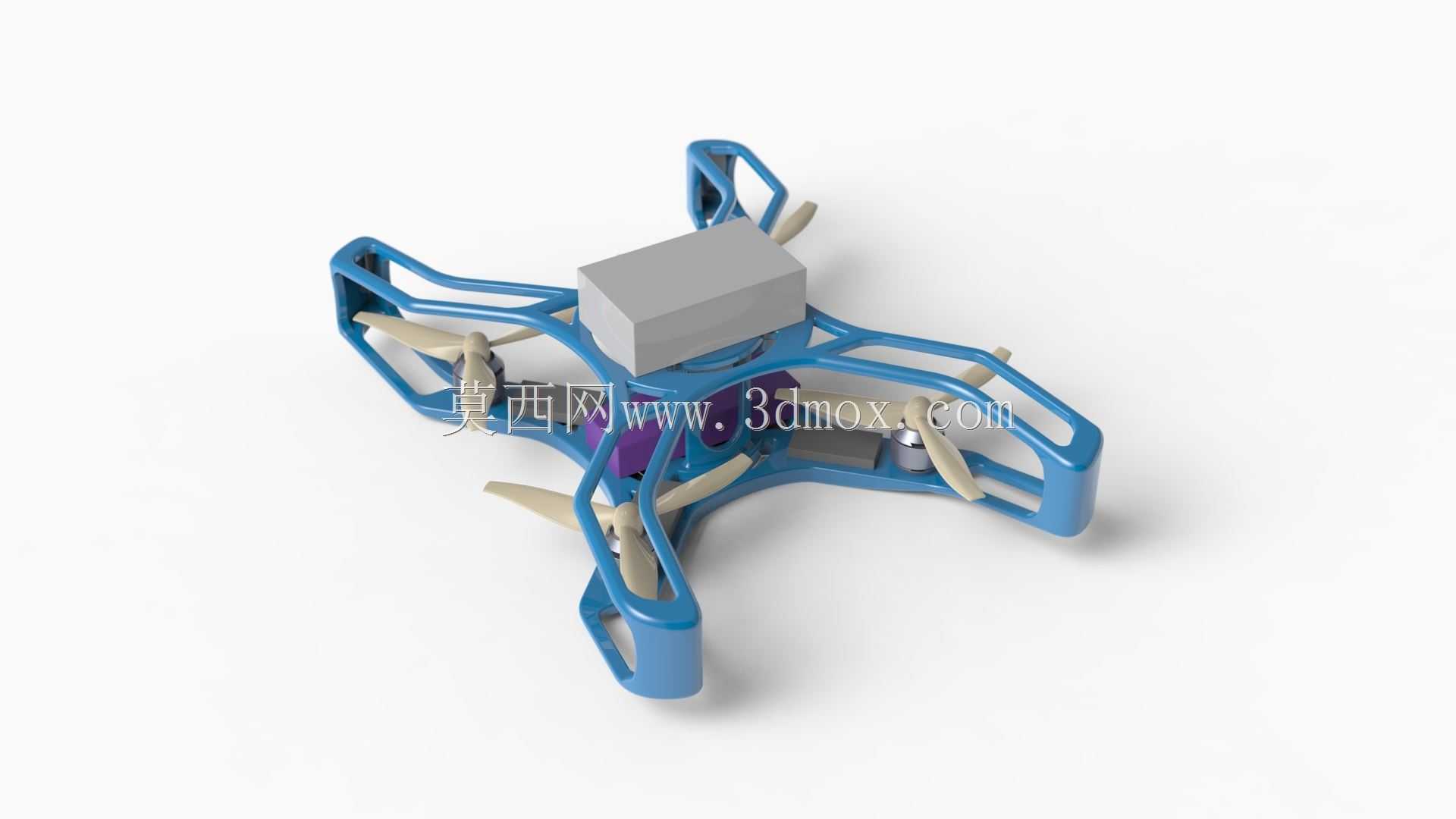

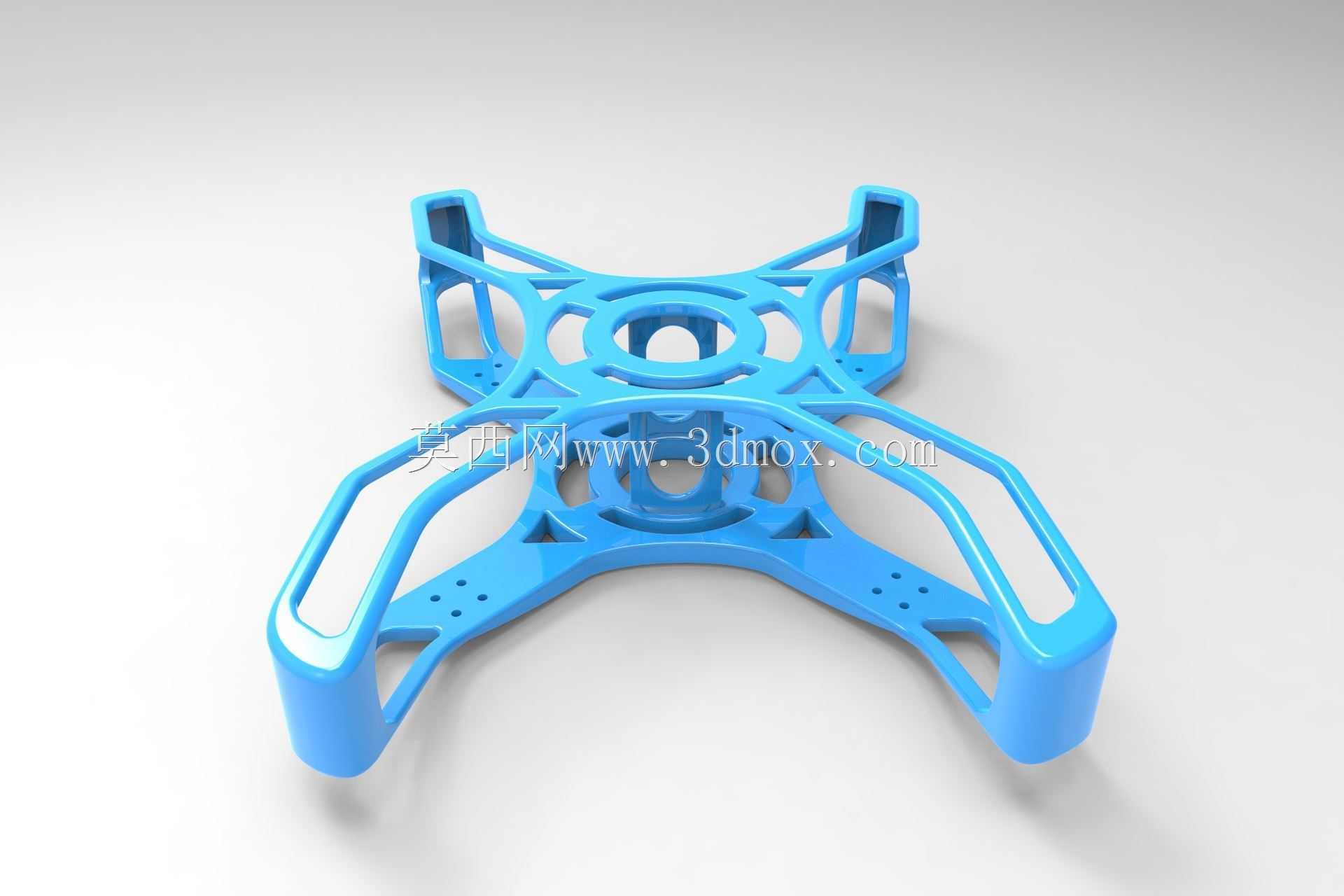

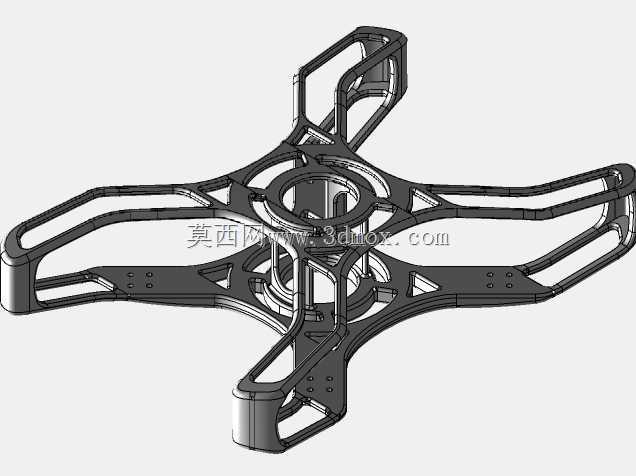

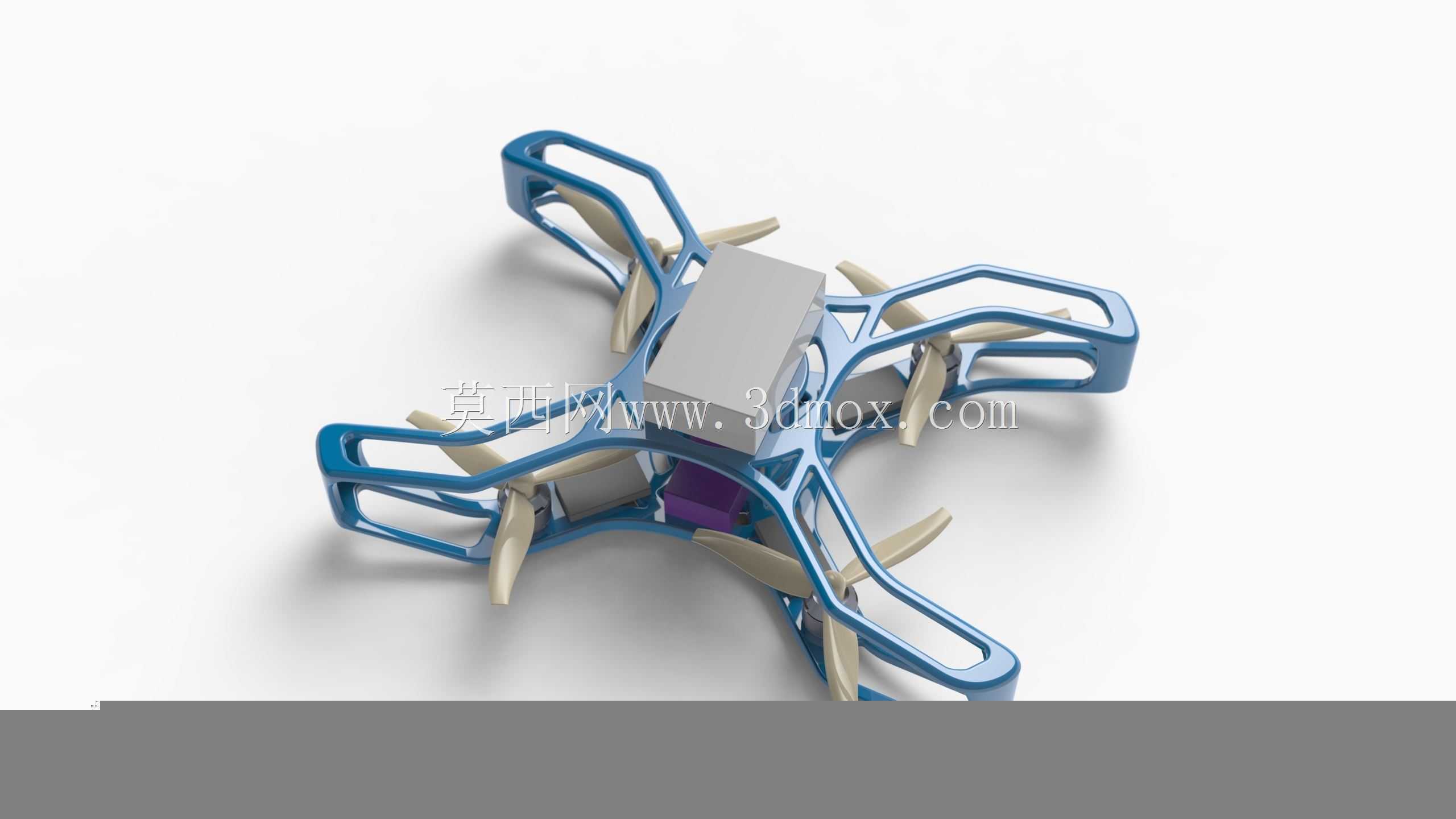

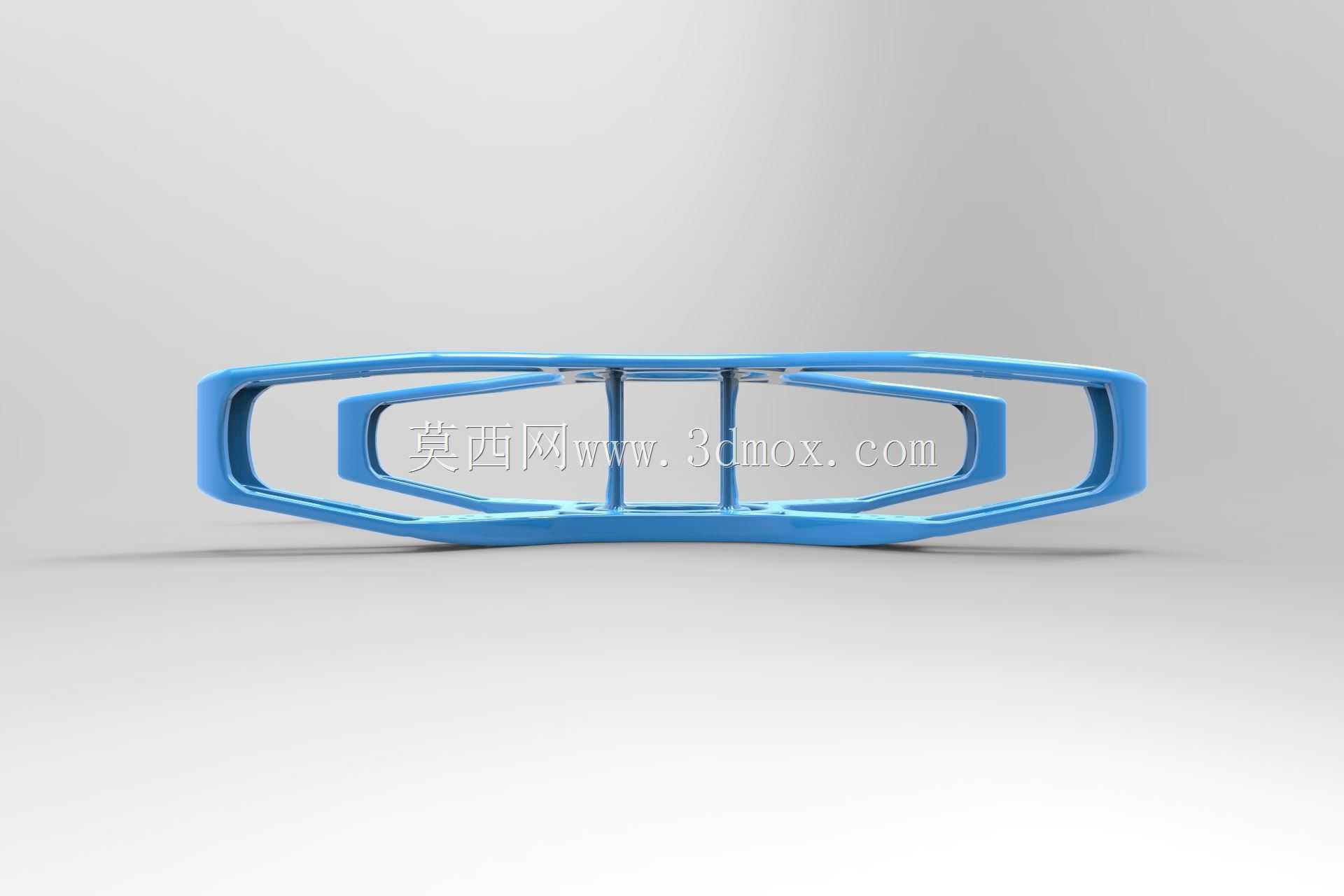

这款X型布局的四旋翼飞行器，主要面向低空近景航拍、小型作业载荷搭载、室内外航模飞行以及轻量化巡检场景设计，可适配日常消费级航拍需求、青少年科创实践飞行、小范围园区安防巡查等多种使用场景，能够在开阔室外场地与有限室内空间完成稳定起降与机动飞行。整机采用X型四轴对称布局，四个旋翼臂以中心舱为原点呈90度夹角均匀向外延伸，相较于传统十字布局，该结构在飞行过程中姿态调整响应更灵敏，偏航、俯仰、横滚动作的力矩输出更均衡，同时能为中心搭载的设备预留更充足的前方无遮挡视野，适配摄像头、小型传感器等载荷的安装需求。机架主体采用一体化镂空框架结构设计，整体通过流线型的镂空臂架连接中心载荷舱与旋翼安装位，这种设计在保证机架结构强度、抵消旋翼高速转动产生的震动形变的同时，最大程度削减了机架自身的冗余重量，降低飞行过程中的动力负载，提升续航表现与机动灵活性。中心载荷舱设置在机架几何中心位置，采用下沉式安装边界设计，可将重量为50.45g的电池模块安置在框架顶部区域，让整机重心落在旋翼动力平面的中心位置，避免飞行过程中出现重心偏移导致的姿态不稳、动力损耗增大的问题，同时舱体预留了标准化的安装孔位，可适配不同规格的飞控板、电调、信号接收机等核心电子元件的固定安装，安装边界可兼容主流消费级航模电子配件的尺寸规格，无需额外改装即可完成组装。四个旋翼安装位设置在每个机臂的末端，采用全包式保护框架设计，框架边缘做了圆弧过渡处理，既可以在飞行过程中为旋翼提供物理防护，避免旋翼碰撞障碍物出现炸机损坏，也能降低高速转动的旋翼接触到人或物体造成的损伤风险，提升飞行使用的安全性。机臂的镂空结构同时兼顾了散热需求，飞行过程中产生的气流可顺着镂空通道穿过机架区域，带走电调、电池工作产生的热量，避免长时间飞行出现元件过热的问题。整机的尺寸设计兼顾了便携性与飞行稳定性，机架对角线尺寸适配常规四旋翼动力套装的安装要求，既不会因为尺寸过大导致携带不便，也不会因为尺寸过小导致旋翼气流互相干扰影响飞行效率，机架底部预留了可选装起落架的安装位点，可根据使用需求加装起落架来适配不平整场地的起降，或是搭载更大重量的作业载荷。
