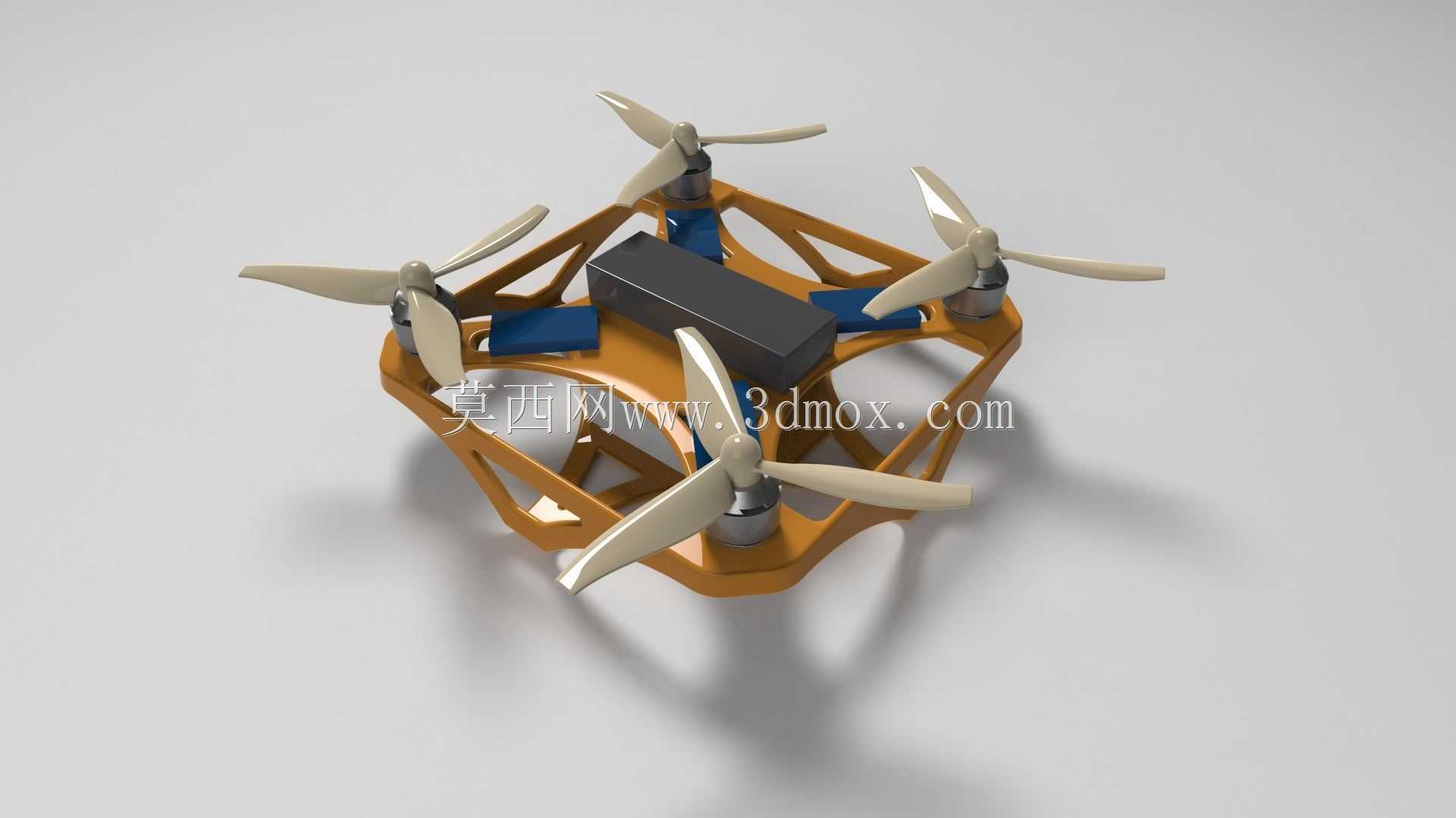

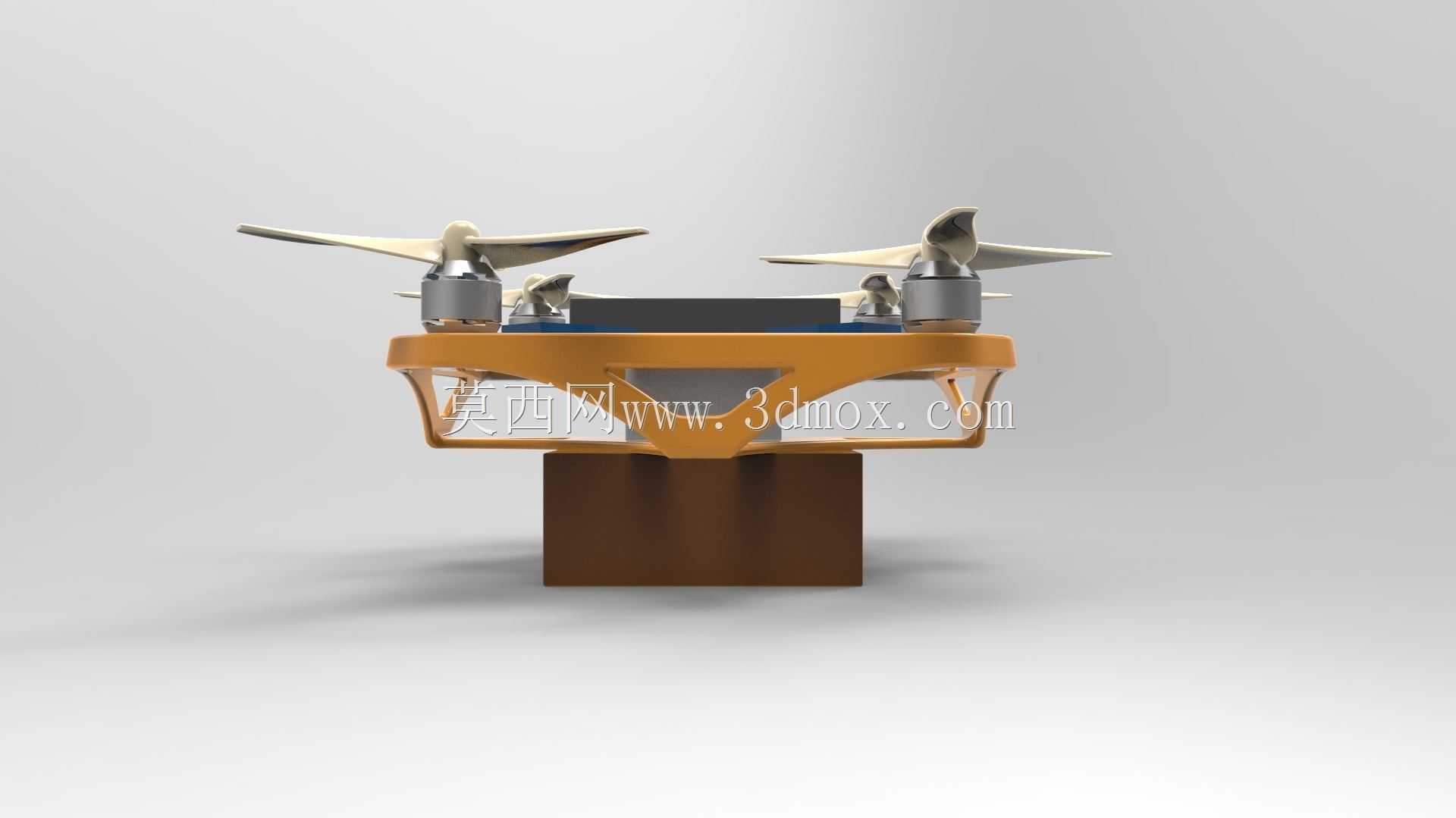

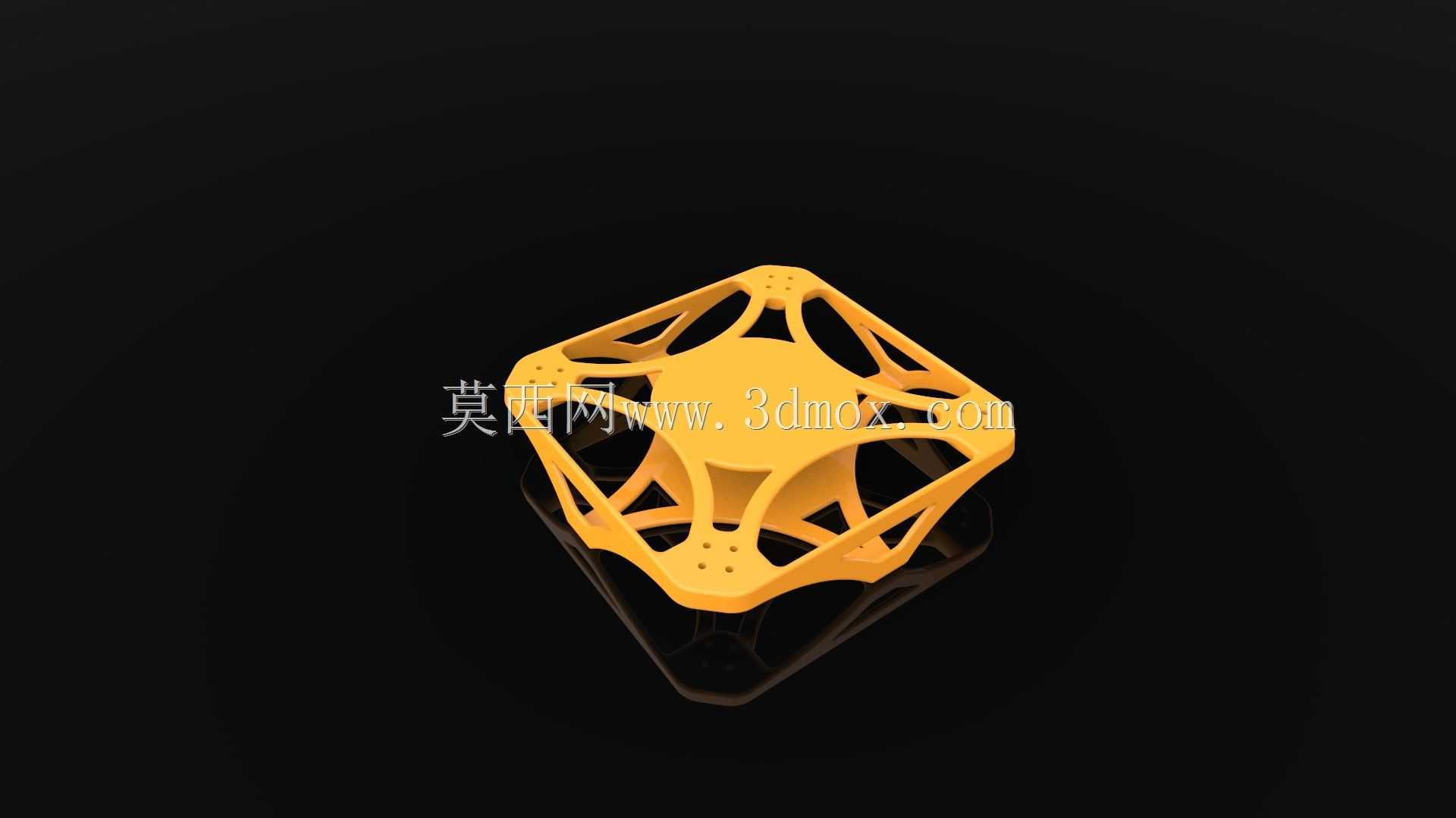

轻量化镂空式四旋翼无人机机架结构

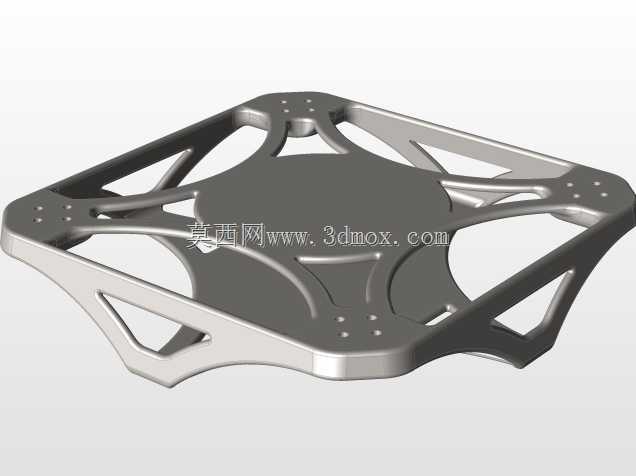

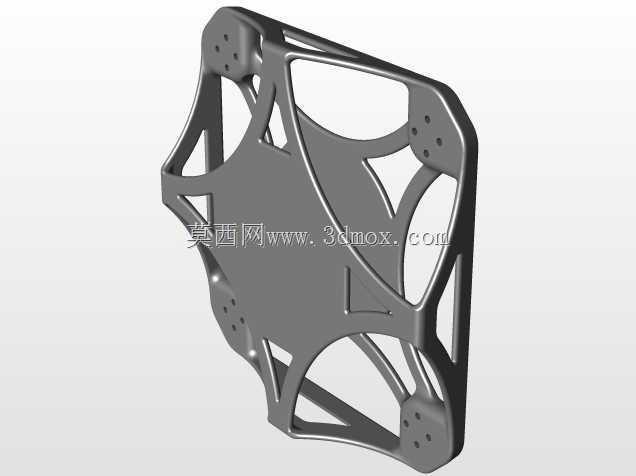

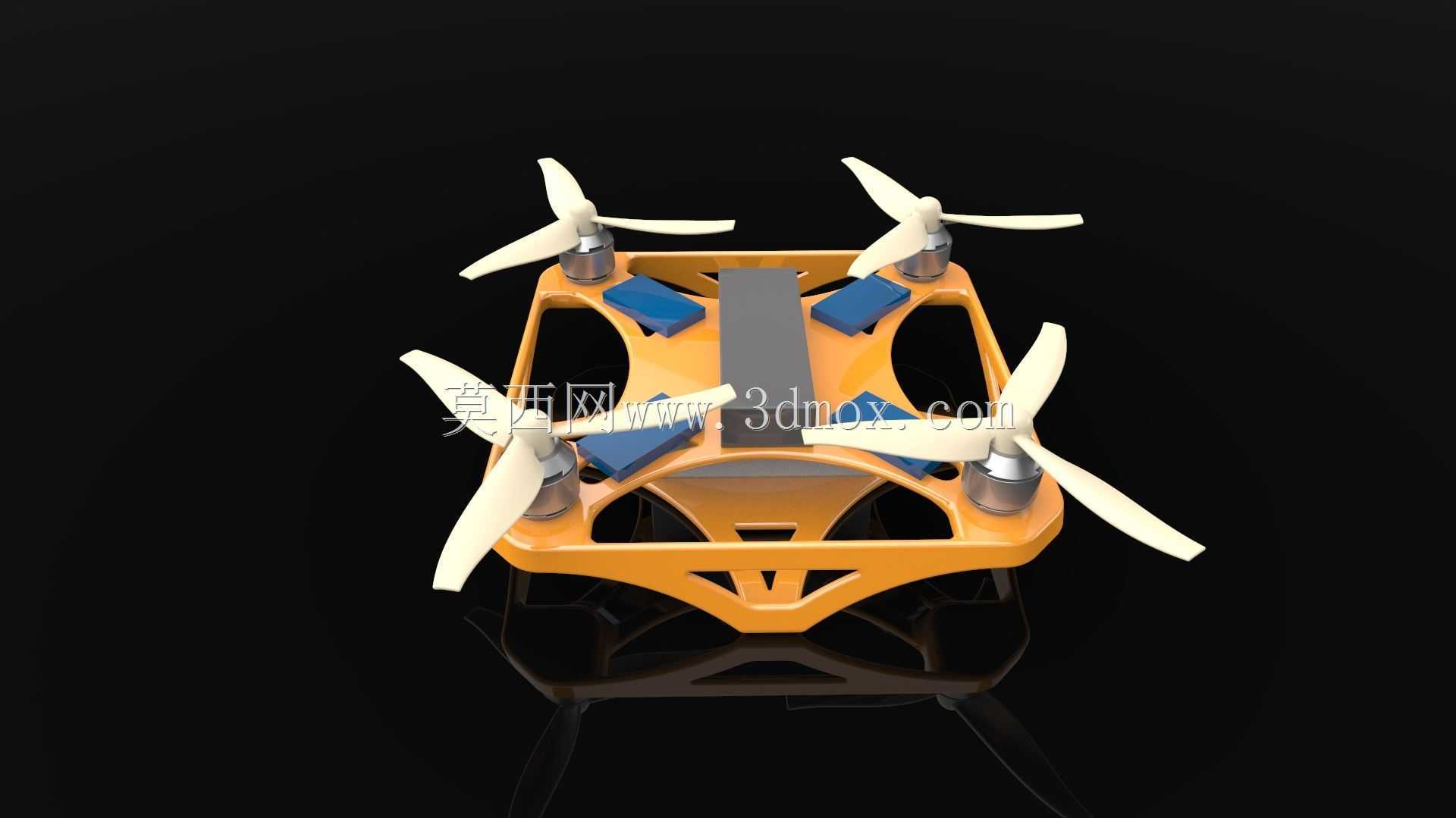

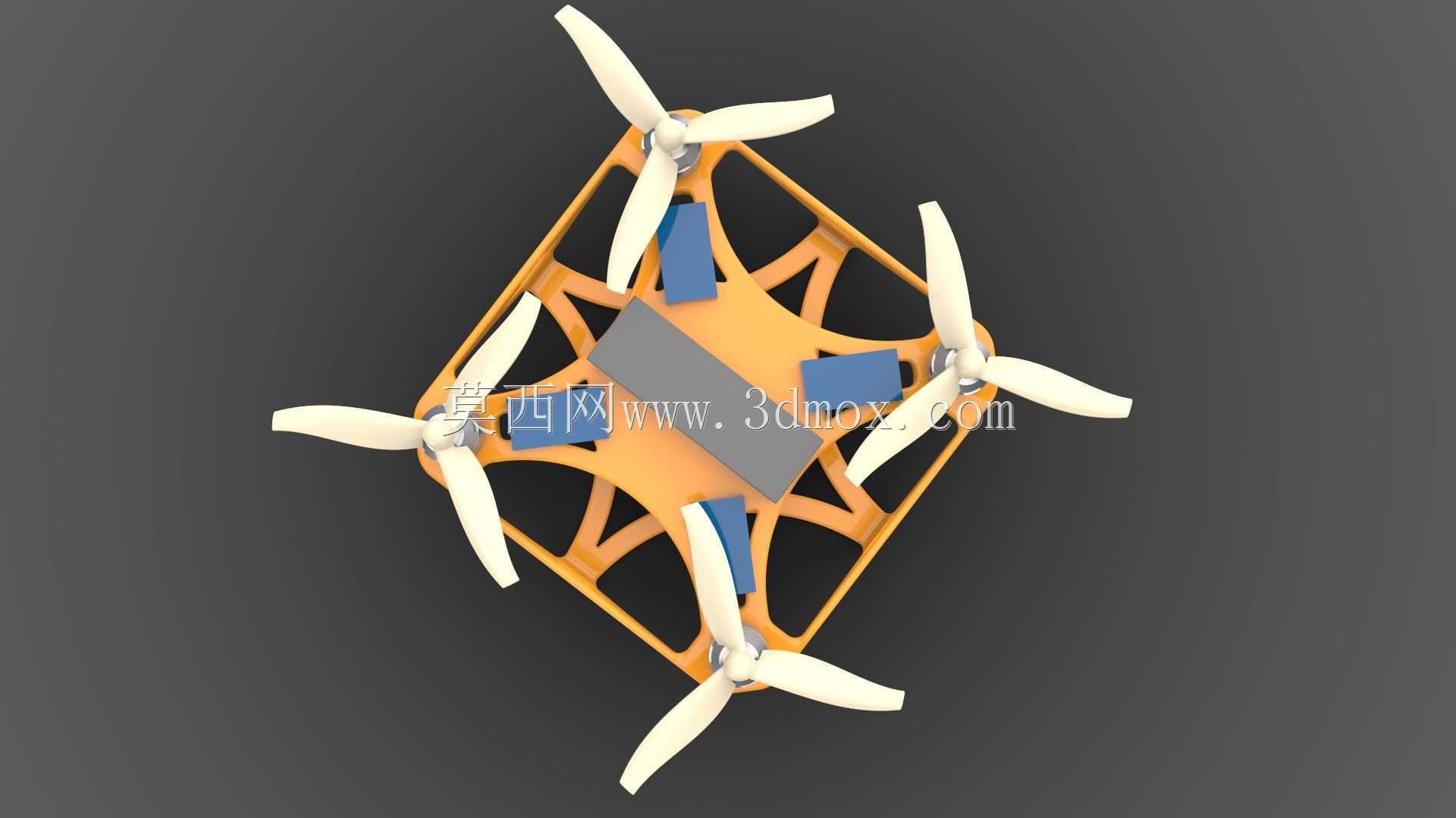

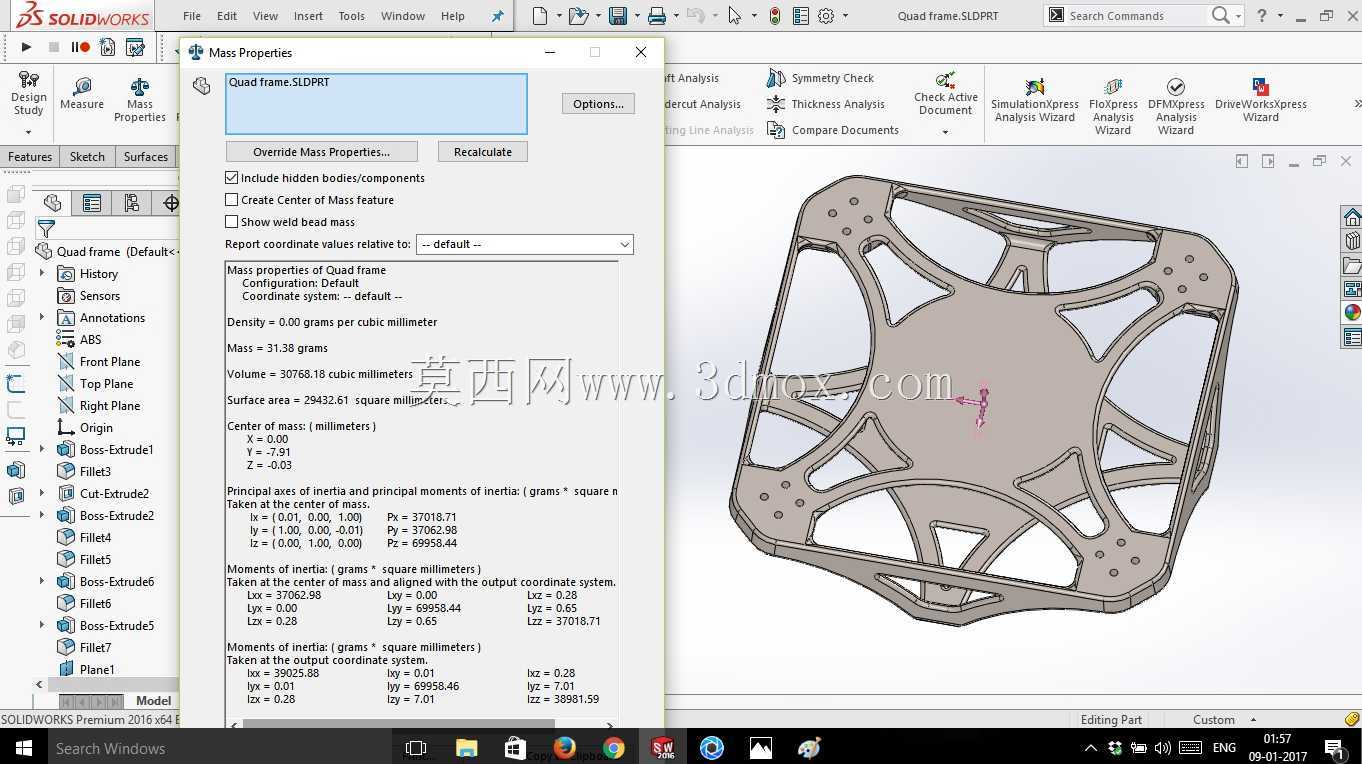

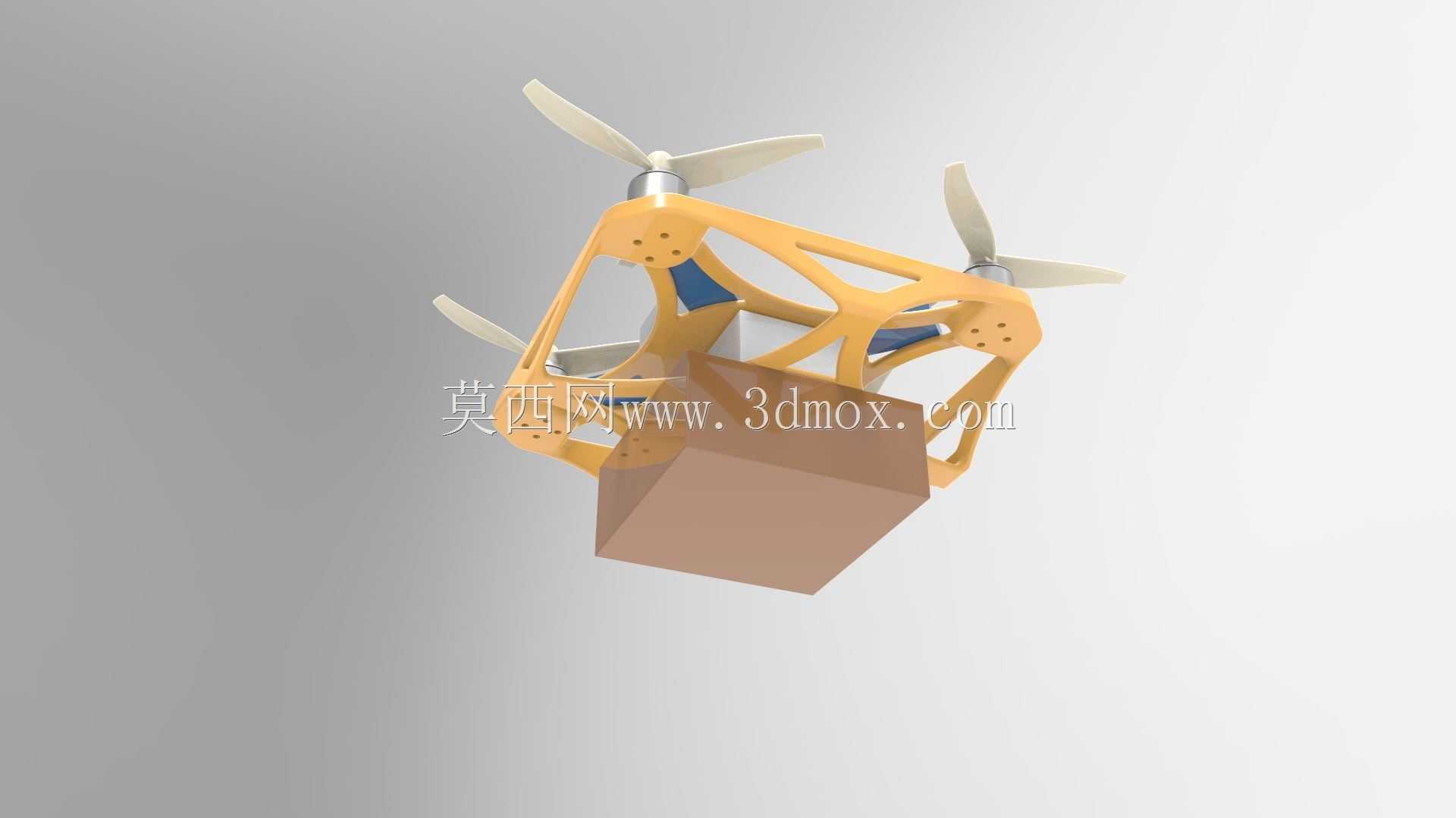

这款四旋翼机架采用正八边形对称镂空构型，核心设计逻辑围绕低空微小型无人机的载重冗余与续航平衡展开，日常可适配室内航拍、教学实验、小型物资短途投送等场景的装机需求。从结构布局来看，机架四个延伸臂端预留了标准电机安装孔位，孔位间距匹配主流130、140系列微型无刷电机的安装尺寸，安装面做了0.2mm的下沉限位设计，能避免电机运转时的径向滑移，同时臂端到机架中心的力臂长度经过测算，既保证旋翼转动时不会产生气流干涉，也不会因力臂过长导致飞行姿态调整时的结构震颤。中心区域为飞控、电池、电调的集成安装位，预留的走线槽顺着镂空筋条分布，能避免装机时线路杂乱缠绕，同时中心安装面做了局部加厚处理，可承受电池挂载带来的集中载荷，不会出现起降冲击下的中心板形变。整体采用一体化镂空筋条设计，筋条厚度均匀控制在1.5mm，在保证结构抗扭强度的前提下尽可能去除非受力区域的材料，最终整体质量控制在32克以内，能有效降低整机起飞重量，提升续航时长。机架的上下表面均做了圆角过渡处理，没有尖锐棱角，既避免装机调试时划伤操作人员，也能减少飞行过程中的风阻系数。从安装边界来看，机架整体外接圆直径适配120mm轴距的四旋翼装机需求，中心安装区域可容纳20*20mm标准孔距的飞控板，电池绑带预留槽宽度为8mm，可适配常规的魔术绑带固定2S-3S微型锂电池。结构受力层面，每一条连接臂都采用了变截面筋条设计，靠近中心区域的筋条宽度更大，向臂端逐步收窄，契合飞行过程中臂根受弯矩最大的受力特性，在炸机冲击时能优先通过臂端的轻微形变吸收冲击力，避免中心飞控区域的结构损坏。机架底部预留了轻微的凸起支撑脚，在平整地面起降时能为底部挂载的摄像头或者电池留出足够的离地间隙，避免起降过程中剐蹭地面损伤元器件。
