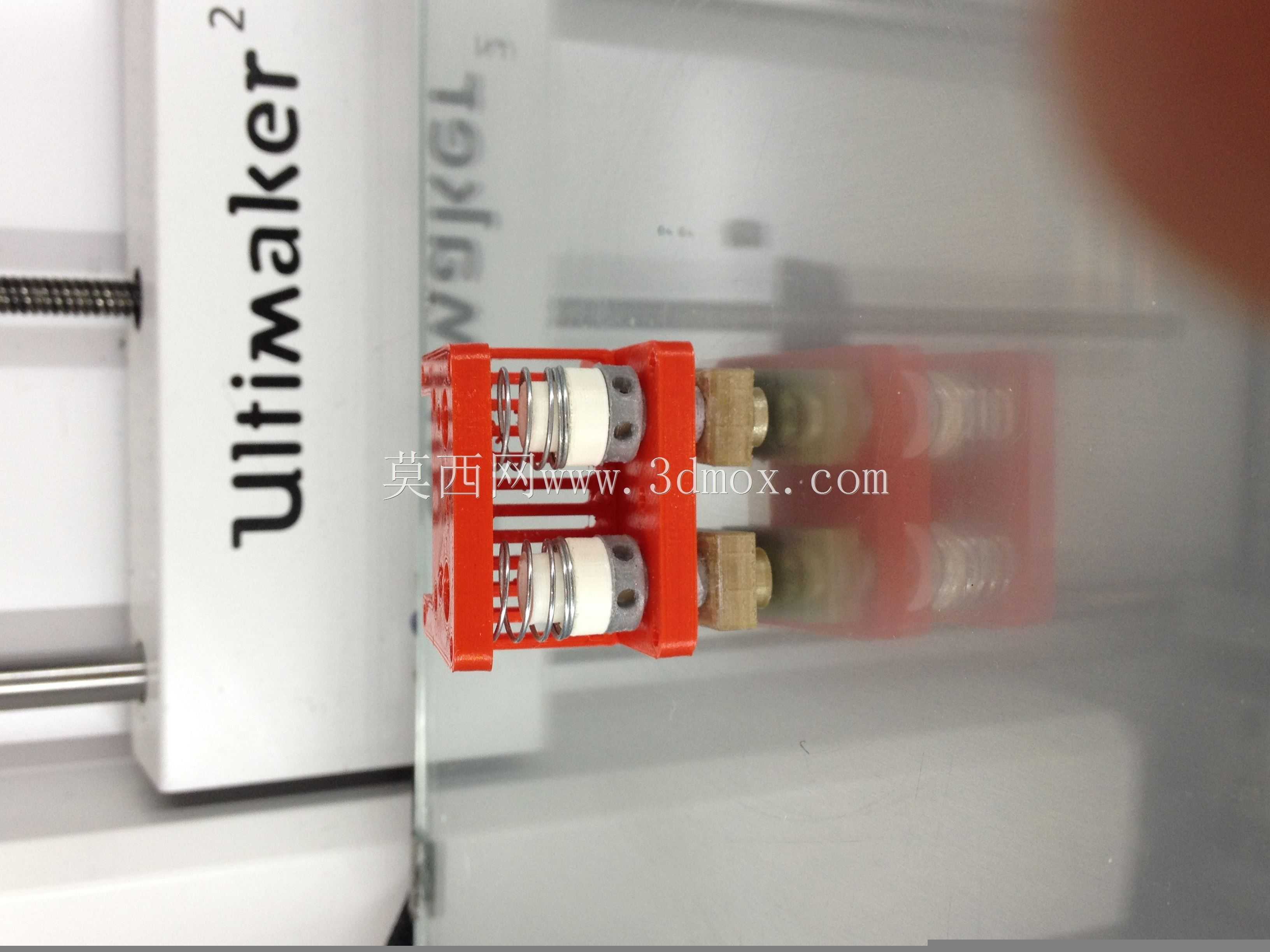

Ultimaker2双喷头挤出打印头结构

该结构为FDM熔融沉积型3D打印设备的核心挤出执行部件，主要应用于桌面级高精度3D打印作业场景，适配Ultimaker2机型的双耗材打印需求，可同时装载两种不同颜色或不同材质的打印耗材，实现双色模型打印、支撑材料与模型材料分离打印等功能，大幅拓展桌面3D打印机的成型能力，满足创客设计、教育实训、小批量手板制作等场景的复杂模型制作需求。

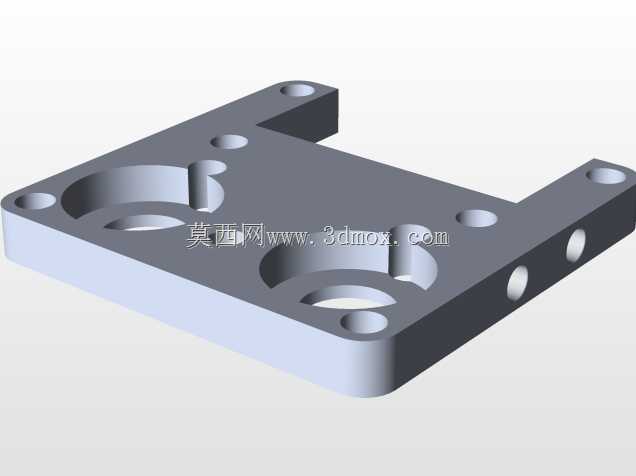

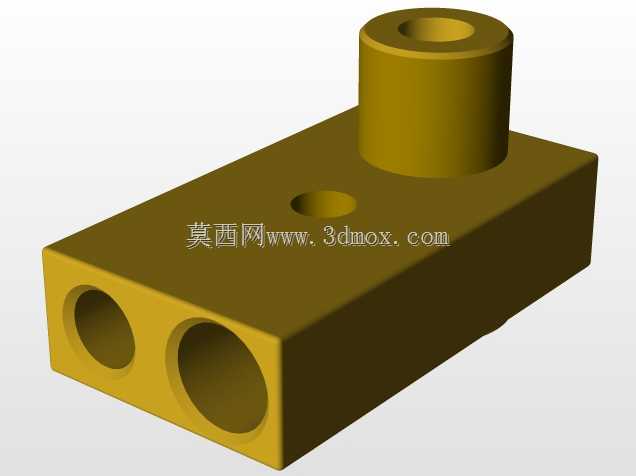

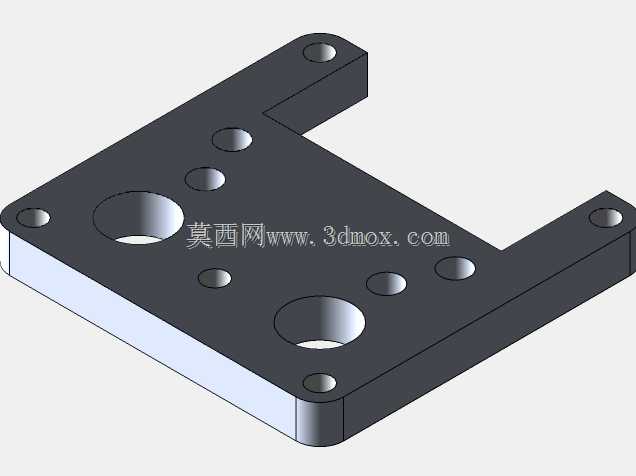

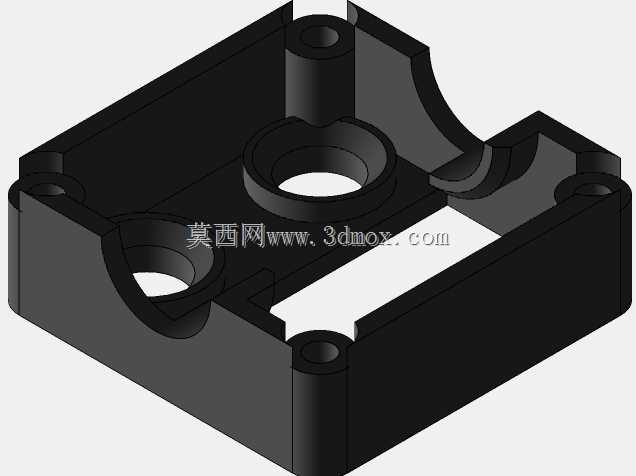

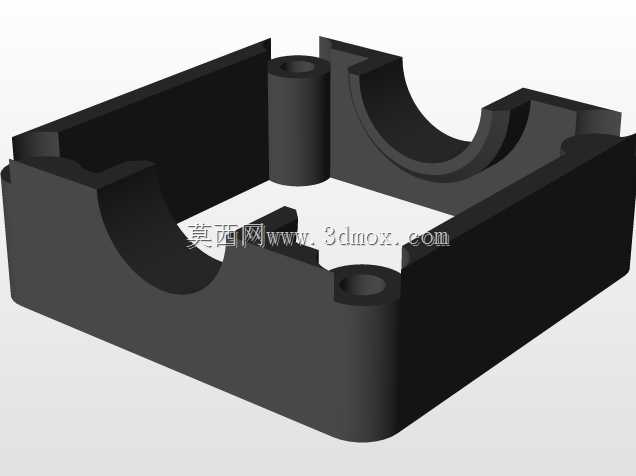

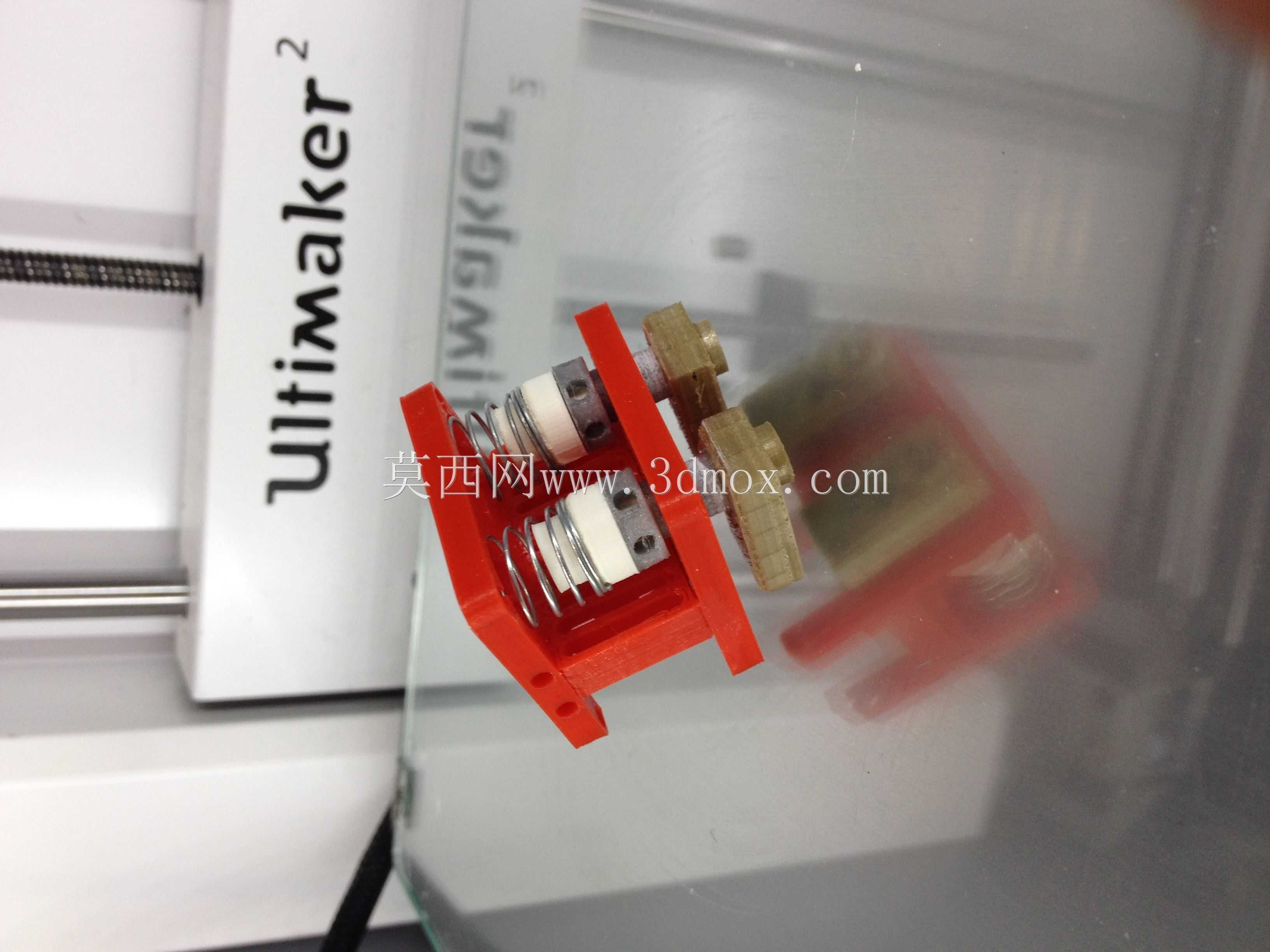

该打印头集成了双路耗材送进、熔融挤出、散热冷却、安装定位四大核心功能模块，整体采用立式集成化布局，将两路独立的挤出流道整合在同一金属安装基座内，有效缩小了双喷头结构的整体占用空间，避免双喷头并行打印时出现的结构干涉问题。每一路挤出流道都对应独立的加热块、热敏电阻、加热棒与喷嘴，可独立控制温度与挤出速度，适配PLA、ABS、PETG等多种常用熔融打印耗材，两路喷嘴的同轴度经过校准设计，切换打印时不会出现错位偏差，保证双色打印的拼接精度。

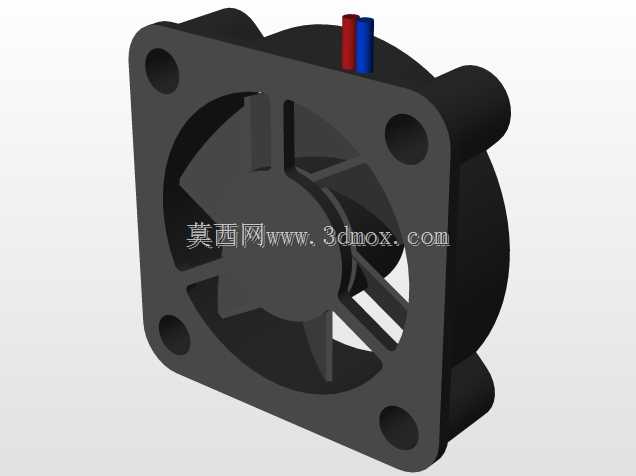

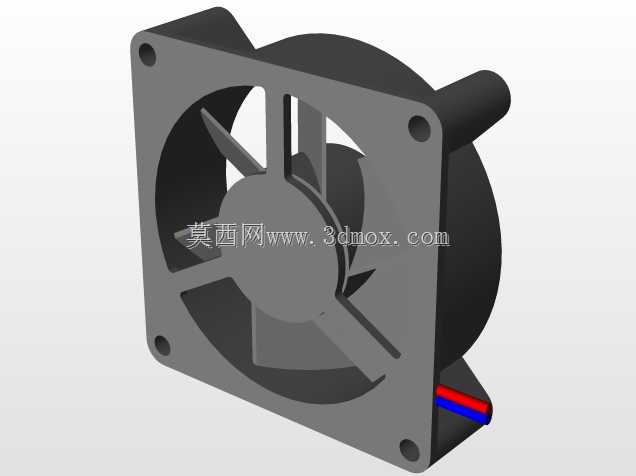

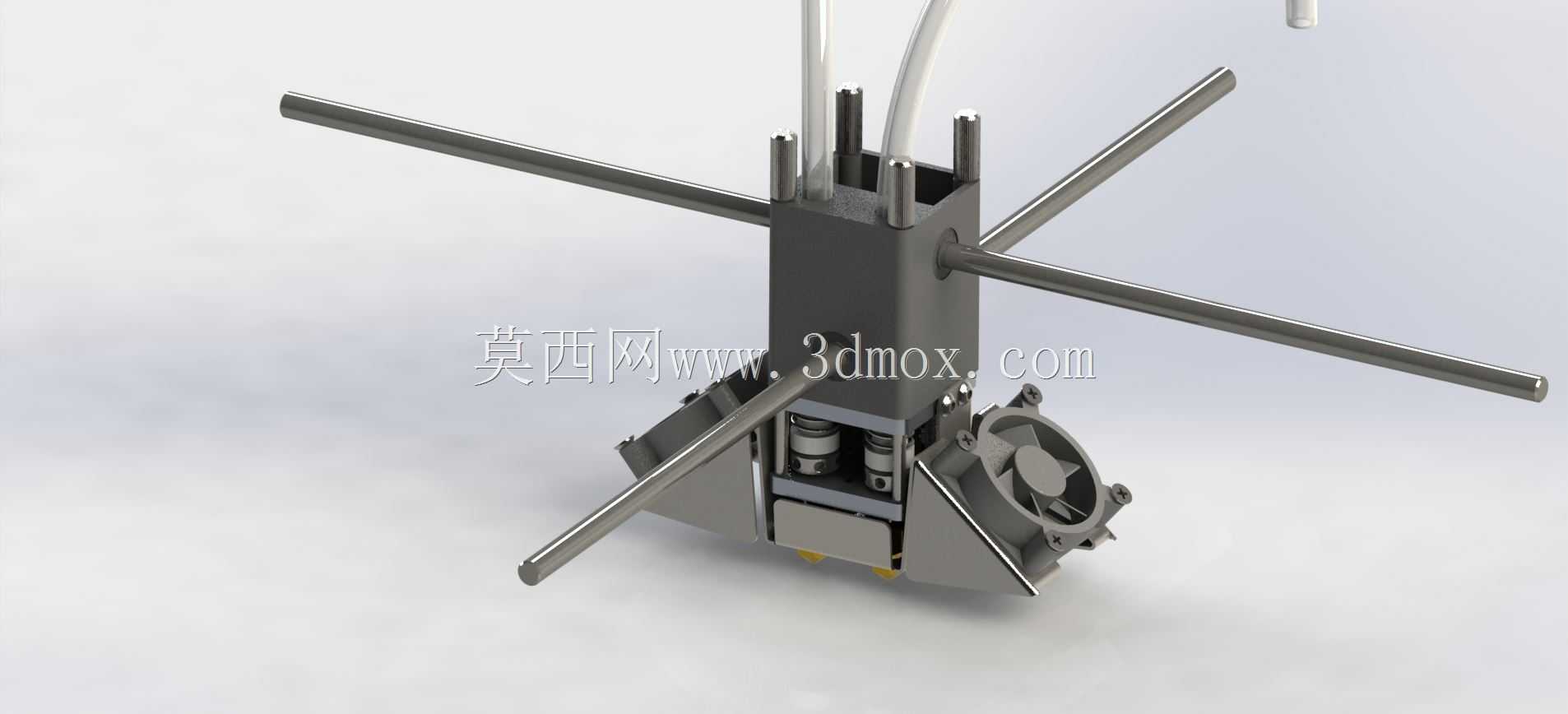

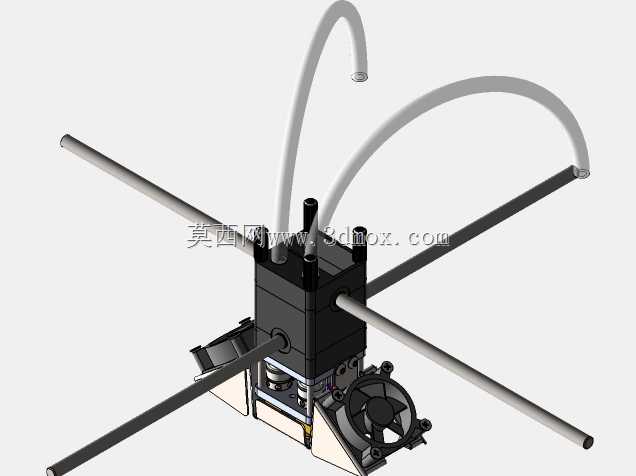

设计过程中重点考虑了高温区与常温区的热隔离问题，在加热块与上方送料喉管之间设置了专门的隔热间隙，同时在基座侧方集成了轴流散热风扇，对喉管上部的耗材进行持续风冷，避免耗材提前软化膨胀造成的堵料故障，保证送料过程顺畅。向外延伸的多根金属杆为打印头的安装定位导向杆，与设备的运动轴滑台配合，实现打印头在XY平面内的精准移动，导向杆采用标准光轴规格，安装孔位完全匹配原机型的装配尺寸，可直接替换原有单喷头组件，无需对设备机架、运动结构进行额外改造，安装边界完全兼容原设备的运动行程范围，不会造成打印行程的缩减。

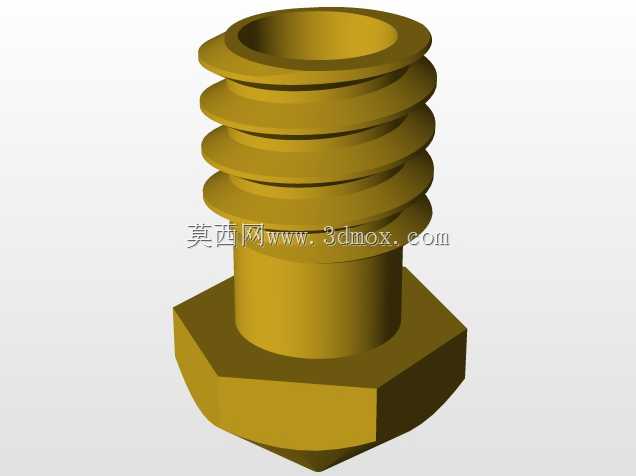

喷嘴部分采用快拆式设计，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同精度的打印任务，加热块的温度检测元件采用嵌入式安装，温度采集响应速度快，控温精度可达±1℃，保证耗材熔融状态稳定，避免出现拉丝、溢料等打印缺陷。整体结构的受力部件均采用金属材质加工，基座为铝合金铣削成型，兼顾结构强度与轻量化要求，长时间高温工作下不会出现形变，保证打印精度的长期稳定性。
