四十英尺开顶敞口货运集装箱结构

　　四十英尺开顶敞口集装箱主要面向港口堆场、铁路场站、公路干线运输以及重大件货物周转场景，和标准封闭干货箱相比，它取消了固定式刚性箱顶，在顶部保留围边、角件和可覆盖的篷布结构，使超高、超重、难以从端门装入的设备能够通过起重机械从上方直接吊装入箱。实际作业中，这类箱体常用于装载工程机械部件、大型钢结构、玻璃成组货、管材、模具、生产线模块以及外形尺寸超过常规门高的工业件。货物就位后，可通过顶部柔性盖布和绑扎机构完成封闭，既保留集装箱标准化联运的便利，又解决封闭箱顶部开口不足的问题。

　　从结构设计思路看，开顶箱并不是简单去掉顶板，而是围绕顶部开口后的刚度补偿进行布置。箱体侧壁仍采用波纹压型钢板，波纹方向沿箱体高度延伸，能够在堆码、起吊和海运颠簸中承担侧壁面外载荷。顶侧梁、上边框和角柱区域需要重点加强，因为原顶板参与传递部分纵向和扭转载荷，开口后载荷路径发生变化，顶部围框必须维持箱口形状，避免吊装重载货物时侧壁外张或角部变形。端门区域保留双开门、锁杆、铰链和锁座，便于普通货物从端部叉车进出；当货物从顶部装入时，端门仍可作为端部限位和辅助封挡结构。

　　外形边界遵循四十英尺国际标准集装箱的联运尺度，箱体长度方向适配常规集装箱船格槽、铁路平车和集装箱挂车，宽度方向满足标准箱位约束，高度与常用高箱或通用箱运输限界相协调。四角设置标准角件，吊装、堆码、锁扭固定和船舱定位都依赖这些接口完成。建模时需要特别注意角件中心距、角件开孔方向、端门开启范围以及顶部开口净宽，这些尺寸直接影响货物能否顺利落入箱内，也决定箱体在堆场多层堆码时是否能够与标准锁座配合。

　　顶部敞口区域是该结构的核心。开口沿箱体长度方向贯通，两侧顶边梁形成连续承载边界，端部保留与门楣、前墙连接的过渡段。篷布盖在模型中以独立覆盖件表达，颜色与箱体区分，便于检查开口范围和盖布搭边关系。真实产品中，盖布通常配有绳索、压条或快速锁紧装置，沿侧墙上方的固定点张紧，防止雨水侵入和运输中鼓风掀动。对于需要频繁开盖装卸的工况，顶部围边应避免突出干涉，同时保证吊物从上方下降时不会与侧梁、锁座或加强板发生碰撞。

　　侧壁波纹板的建模不能只按外观纹理处理，每一道压型都对应薄板提高抗弯刚度的工程逻辑。波纹深度、波距和板厚共同影响侧壁抗鼓胀能力，当箱内装载散料或重件时，货物对侧壁产生侧向压力，波纹板通过折边形状提高截面惯性矩，减少在不加大量内撑的情况下的薄板变形。侧壁内侧可根据货物类型设置绑扎环、系索座或挡货支撑点，尤其开顶箱经常吊装异形重件，运输过程中的纵向制动和横向摇摆需要通过绑扎点传递到箱体骨架。

　　底架承担货物重量并通过四角件和底部横梁将载荷传递到运输载体。底侧梁、横梁和地板支承结构需要按集中载荷校核，因为工程机械履带、钢卷、设备底座往往不是均布载荷，而是落在若干局部支撑位置。三维布置时应关注叉车进叉方向、货物底座与地板接触面积、重件落点是否靠近横梁，以及吊装入箱后重心是否位于箱体允许范围内。若重心偏置过大，公路转弯、海运横摇或铁路连挂冲击时都会增加绑扎负荷和箱体失稳风险。

　　端门结构采用对开式钢质门，门叶上同样设置压型加强筋，多根锁杆沿门高分布，锁头与门框锁座啮合后形成密封和抗张能力。开顶箱虽然提供顶部装货通道，但端门在日常短件装卸、通风清理、人员进入加固作业时仍不可缺少。门铰链的轴线位置、门叶最大开启角度以及锁杆手柄运动空间都应在模型中保留，避免在箱内加装挡货结构后影响门体关闭。

　　在多式联运中，该类箱体的价值在于把非标重大件纳入标准集装箱运输体系。货物可以在发货点直接吊入开顶箱，完成绑扎和盖布封闭后，经由公路短倒、港口吊装、船舶运输和铁路接驳到达目的地，中途不需要反复换装。设计人员使用该三维结构时，可在装配环境中把待运设备放入箱内，检查设备最高点与盖布张紧后的净空、侧面绑扎空间、吊索摘钩空间以及端门关闭状态。对于需要临时增加内衬、垫木、支撑梁或防雨结构的项目，也可以以顶侧梁、角柱和底架为基准进行二次设计。

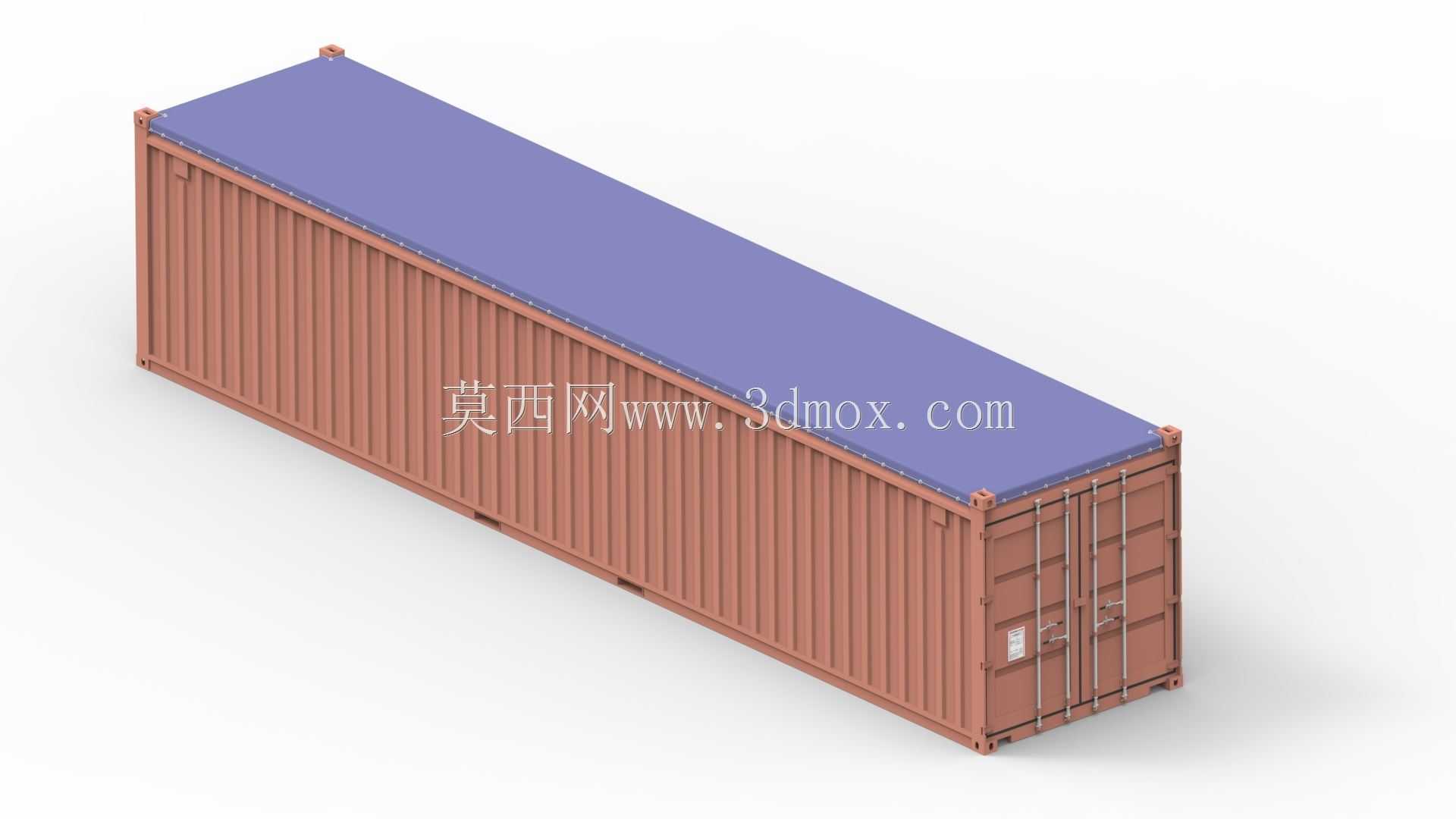

　　模型表达上将箱体棕红色钢质主体与蓝紫色顶部盖布区分开，能够直观呈现开顶箱与封闭箱的差异；角件、锁杆、铰链、波纹板和顶部围边均以实体结构体现，适合用于物流方案校核、装卸工艺演示、集装箱结构教学以及货物装载布局分析。
