布彻式液压流量分流集成阀块结构

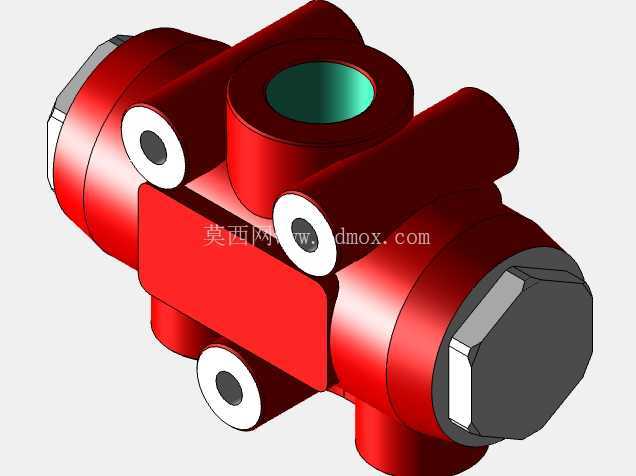

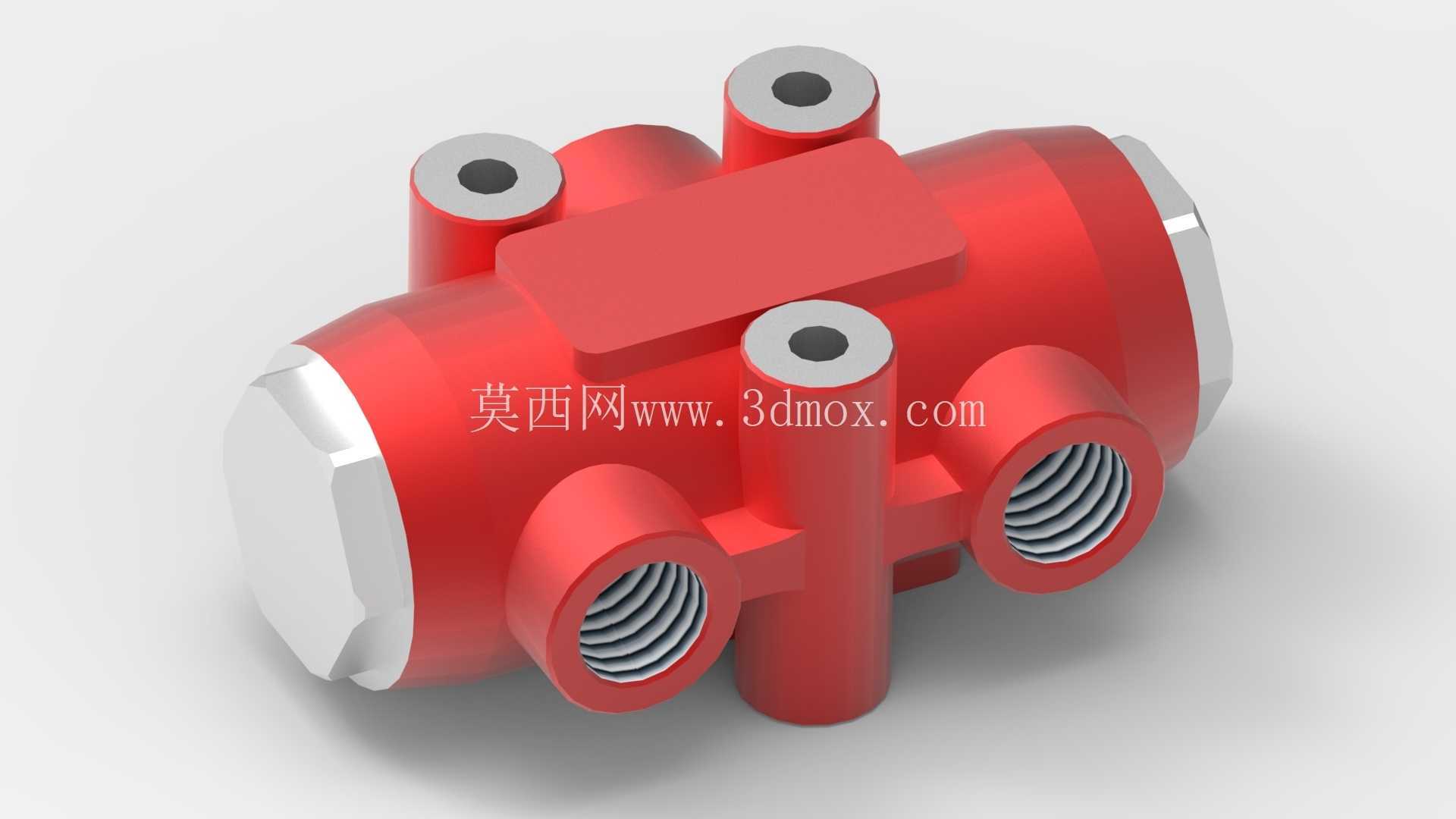

　　在多执行器同步动作的液压系统工况里，这类分流结构的应用场景覆盖了从工程机械支腿调平、机床工装夹紧回路同步、到重型设备多点位载荷均衡供油的诸多场景，核心作用是保证单路供油输入下，多路输出的流量按照预设比例稳定分配，避免不同执行元件因负载差出现动作快慢不一、偏载卡滞的问题。从结构设计逻辑来看，这款分流元件采用了集成式块体布局，没有采用外接管路拼接的分散结构，所有油道都在阀块内部钻削成型，减少了外接接头的泄漏点，同时压缩了整体安装占用空间。主体的红色涂装部分是阀块的基体承压结构，采用六面加工的成型工艺，各个安装面的平面度控制在常规液压件的安装公差范围内，保证外接元件贴合密封时不会出现渗油问题。侧面伸出的多个带内螺纹的接口是工作油口，螺纹规格匹配常规液压管路的连接标准，接口端面预留了密封件安装的沉槽，安装时搭配O型圈或者组合密封垫就能实现端面静密封，不需要额外缠绕密封填料，降低现场装配的操作难度。顶部的几个带通孔的凸台是安装固定位，通孔的直径适配常用的内六角安装螺栓，凸台的高度经过核算，既保证螺栓拧紧时有足够的螺纹啮合长度，又不会因为凸台过高增加阀块整体的高度尺寸，安装时可以直接通过这几个点位把阀块固定在设备的安装基板或者阀组集成板上，不需要额外设计转接支架。两端的银灰色端盖采用螺塞式密封结构，和阀块主体通过螺纹配合拧紧，端盖和阀块接触的位置同样设计了密封槽，方便后期维护时拆开端盖检查内部阻尼孔、节流元件的状态，不需要把整个阀块从管路上完全拆下来，降低运维的拆装工作量。设计过程中首先要匹配系统的额定工作压力，阀块内部的油道通径经过流量校核，保证额定流量下油液在道内的流速控制在合理区间，避免流速过高产生的压降过大、油液发热、气蚀噪音等问题；各个油道之间的壁厚经过强度验算，在最高冲击压力下不会出现贯通渗漏或者阀体开裂的风险。安装边界方面，这款阀块的外接接口朝向三个不同的方向排布，现场布管时可以根据设备的管路走向选择对应的接口连接，不需要额外增加弯头转接，减少管路的压力损失；固定孔的位置采用对称布局，安装时不需要刻意区分方向，只要对齐安装板上的螺纹孔就能完成固定，降低现场安装的对位难度。实际使用中，这类分流结构不需要额外的电气控制元件介入，完全依靠内部的节流阻尼、压力补偿结构实现流量的稳定分配，在系统供油压力出现波动的时候，也能保证各个输出支路的流量偏差控制在允许范围内，避免因为供油压力变化导致执行器动作不同步。和外接管式分流阀的布局相比，这种集成块式的结构抗振性能更好，在工程机械、矿山设备这类振动较大的工况下，不会因为长期振动出现管路接头松动漏油的问题，整体的可靠性更高。建模过程中需要重点关注内部油道的相贯线处理，避免油道转折处出现锐角毛刺，油液长期冲刷锐角位置容易产生金属屑脱落，污染整个液压系统的油液，造成阀芯卡滞、密封件划伤的故障；各个接口的螺纹深度要严格控制，避免螺纹钻通过深和内部油道贯通，造成螺纹连接处的密封失效；固定孔的沉头深度要和选用的螺栓长度匹配，保证螺栓拧紧后头部不会高出凸台表面，避免和周边安装的其他元件产生干涉。
