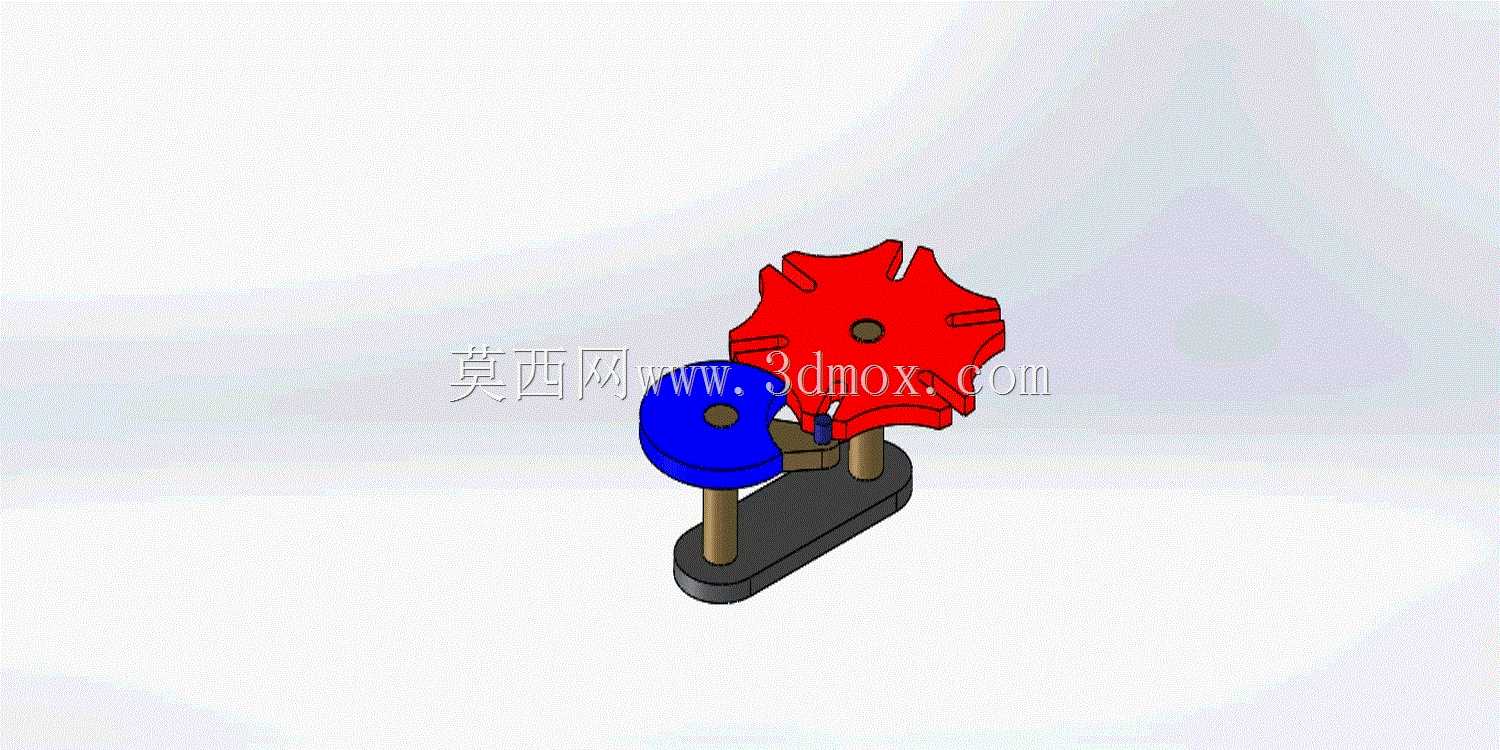

带运动演示的日内瓦间歇传动机构设计

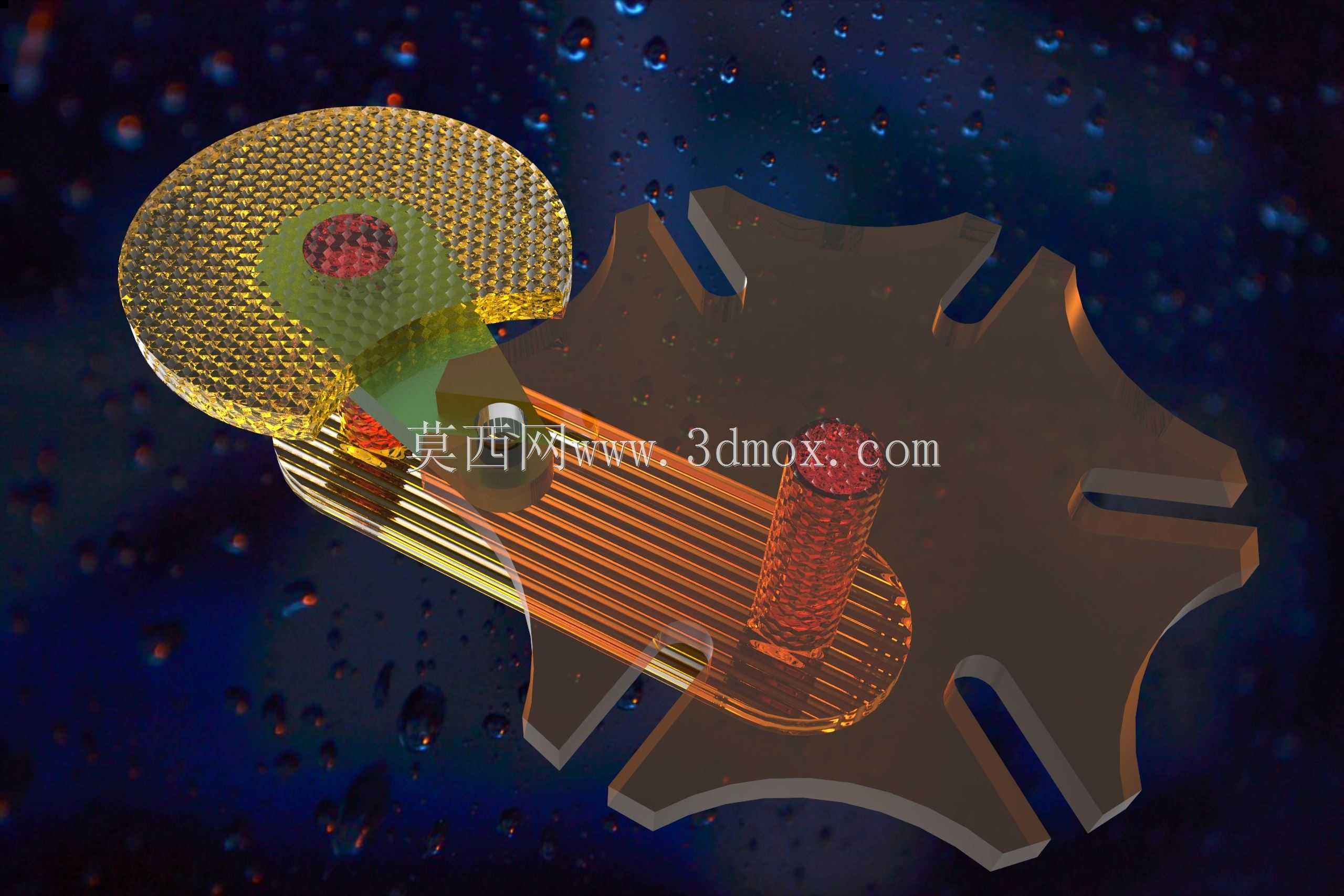

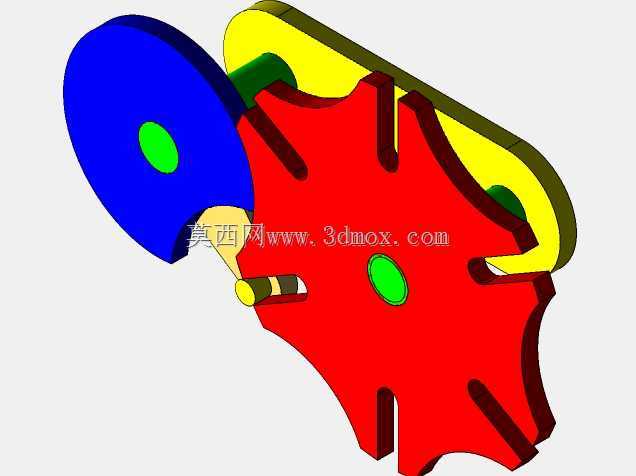

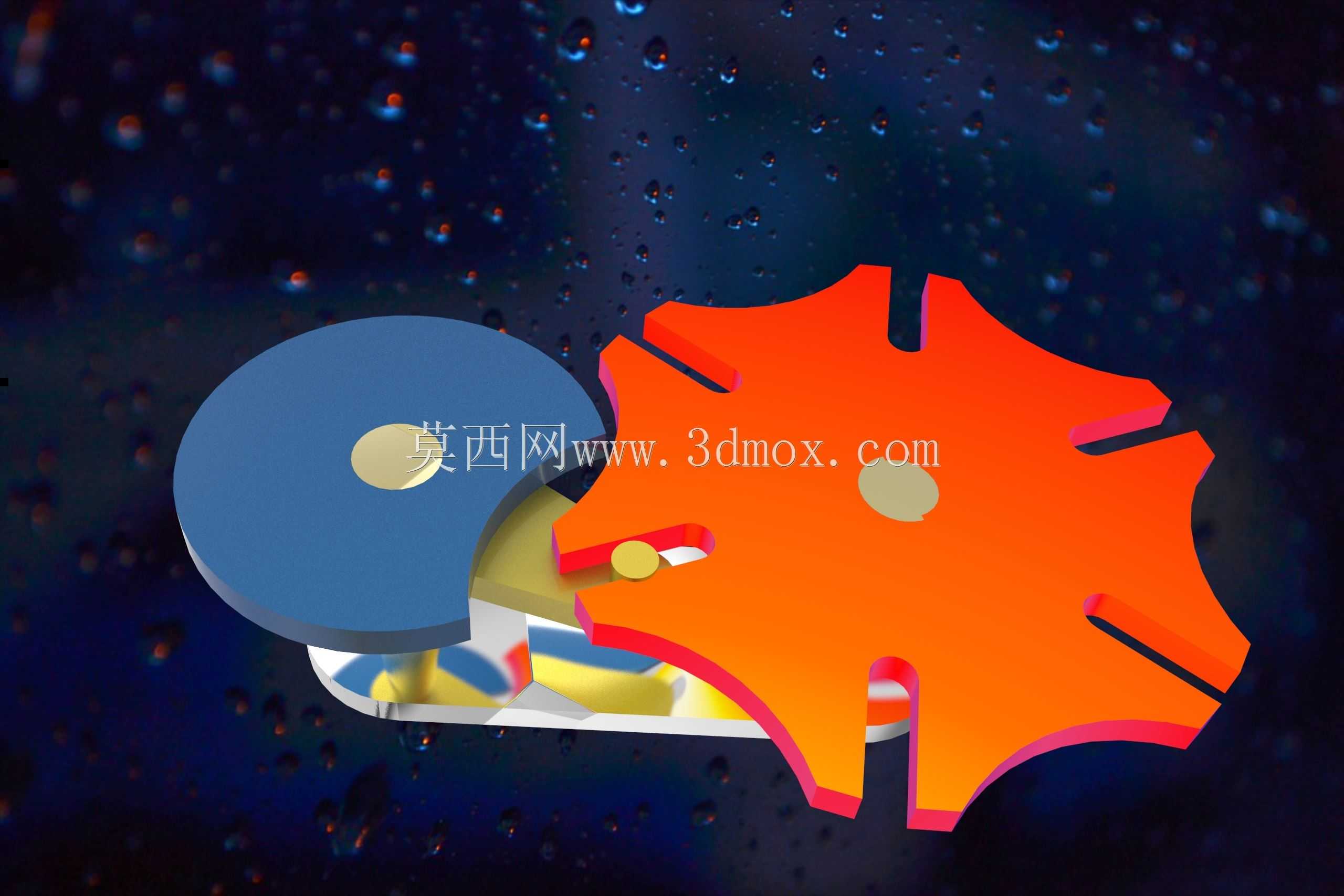

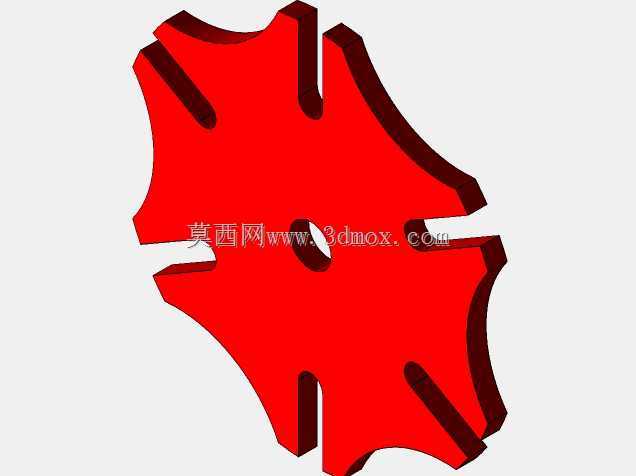

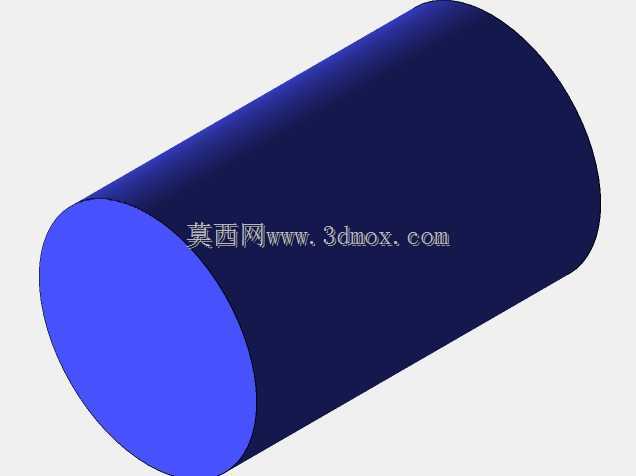

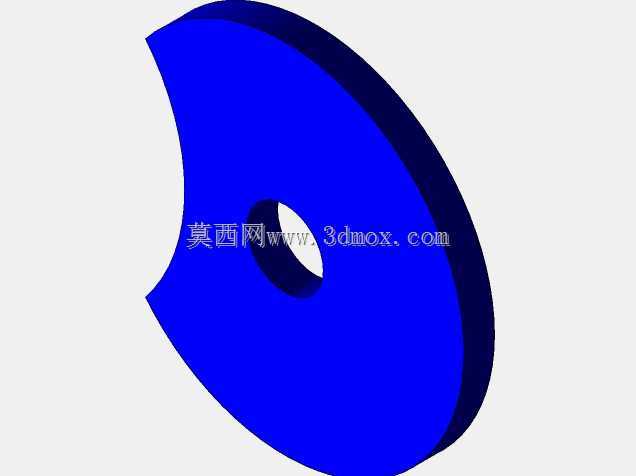

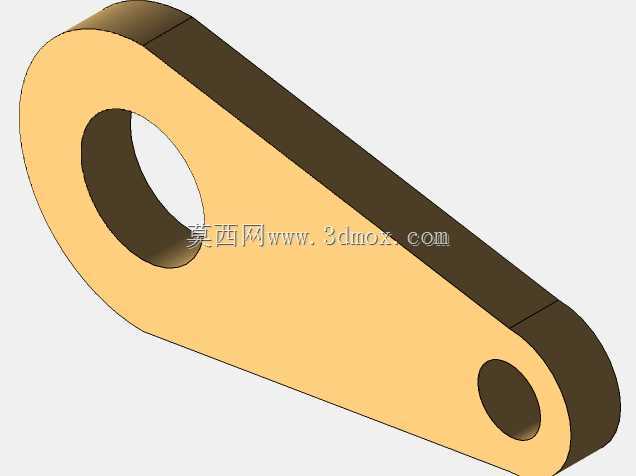

日内瓦机构又称槽轮机构，是工业生产场景中应用极为广泛的间歇式传动部件，常被部署在多工位自动化生产线、转塔式加工设备、电影胶片牵引装置、自动包装送料工位、印刷设备走纸单元中，用来将主动件的连续匀速旋转运动，转换为从动槽轮的周期性间歇步进转动，满足工位切换、定距送料、分度转位的实际生产需求。这套可实现运动演示的日内瓦传动结构，核心功能是精准控制从动部件的转动角度与停歇时长，相比棘轮式间歇传动，它的传动过程更平稳，启停瞬间的冲击载荷更小，分度定位精度更高，在中高速间歇传动场景下的运行噪音更低，长期运行的磨损量也更可控。从设计思路来看，这套结构采用了最经典的外啮合单销槽轮布局，主动拨盘上设置了带圆弧锁止面的圆柱驱动销，从动槽轮开设了对应数量的径向开口槽，当驱动销未进入槽轮的导槽时，槽轮的内凹锁止弧会被拨盘的外凸圆弧锁止面完全卡住，保持静止锁止状态，确保停歇阶段的工位不会出现偏移；当驱动销逐步切入导槽时，锁止弧恰好脱离配合，驱动销带动槽轮完成固定角度的转动，待驱动销转出导槽后，锁止结构再次进入配合，槽轮回到停歇状态，整套动作循环流畅无卡滞。在外形尺寸与安装边界设计上，主动拨盘与从动槽轮的中心距经过严谨的运动学校核，确保驱动销切入切出导槽时的瞬时传动方向与槽轮径向方向重合，避免出现刚性冲击；拨盘的回转半径与槽轮的槽深做了匹配设计，既保证驱动销有足够的啮合行程带动槽轮转位，又不会出现运动干涉；锁止弧的配合间隙控制在合理公差范围内，既保证锁止状态下槽轮无窜动，又不会因配合过紧出现运转卡涩。整套结构的安装基准面设置在两个回转构件的底部支撑端，可直接固定在设备的安装基板上，不需要额外设计复杂的转接支架，适配多数常规间歇传动工位的安装空间要求，驱动端可直接对接常规的定速旋转动力输出轴，不需要额外加装复杂的减速换向结构，就能实现稳定的间歇分度动作。
