农用平地机铲刀挂接作业装置结构设计

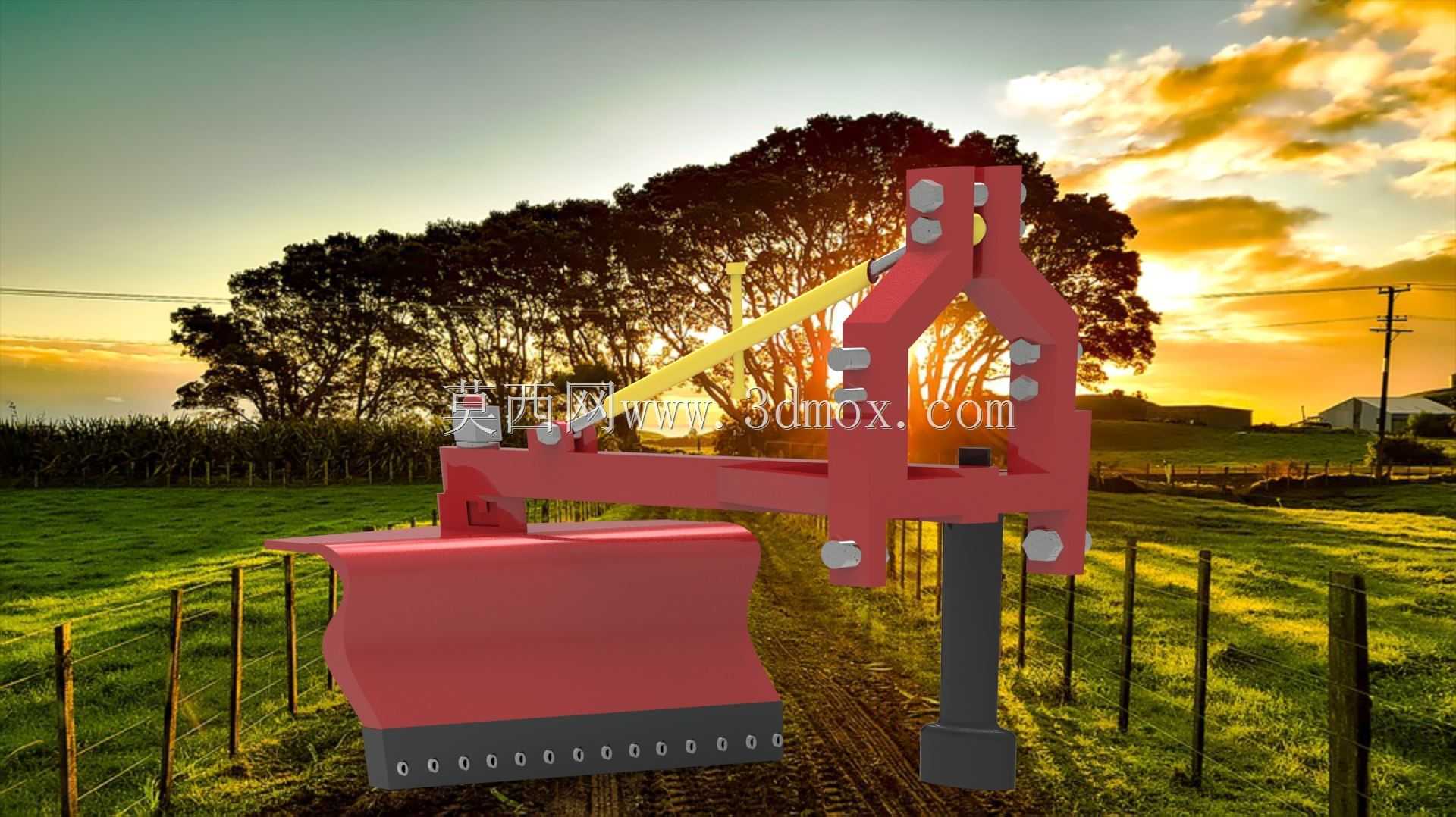

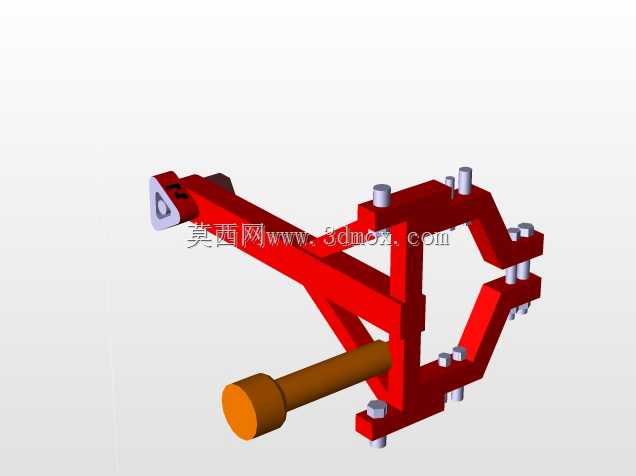

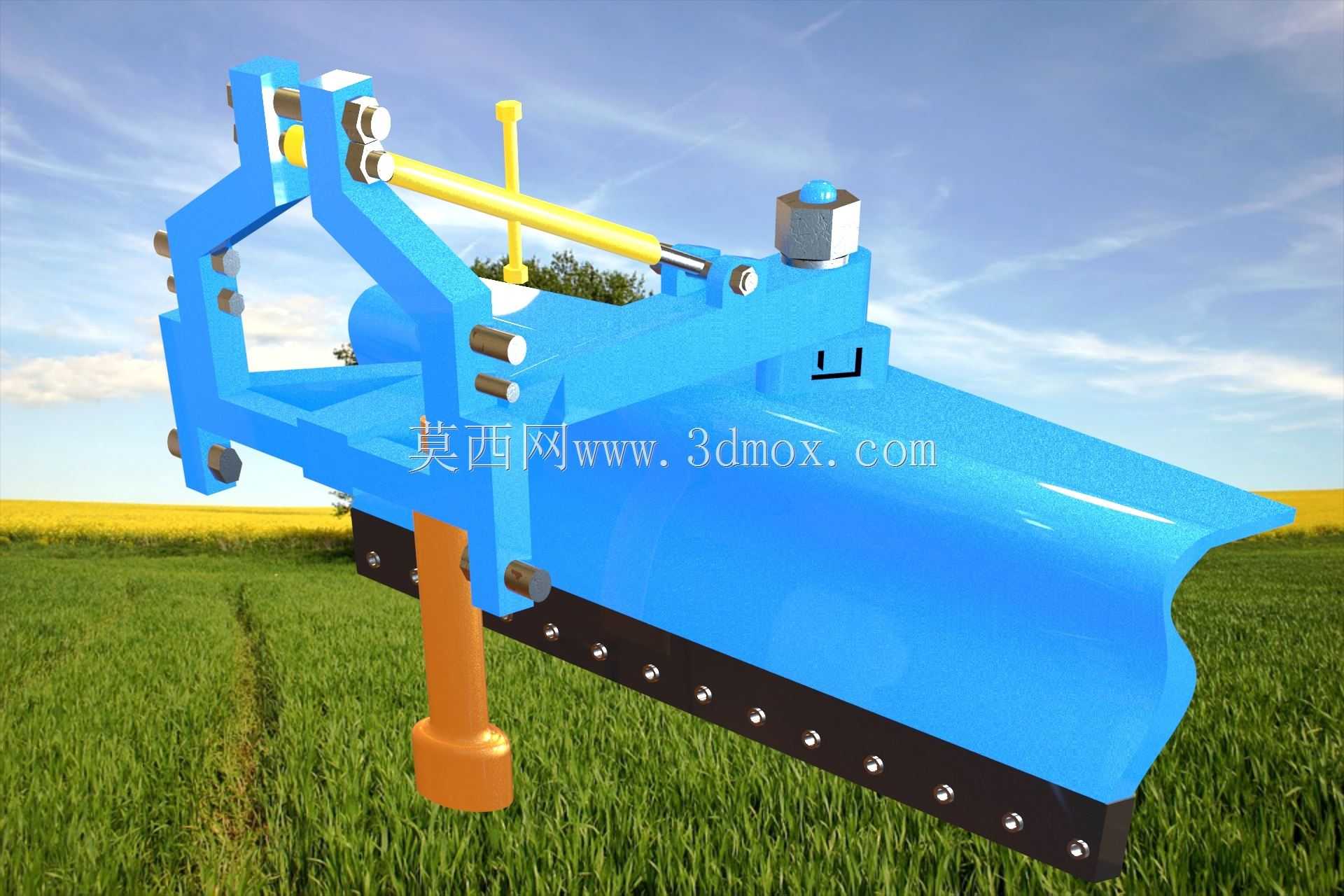

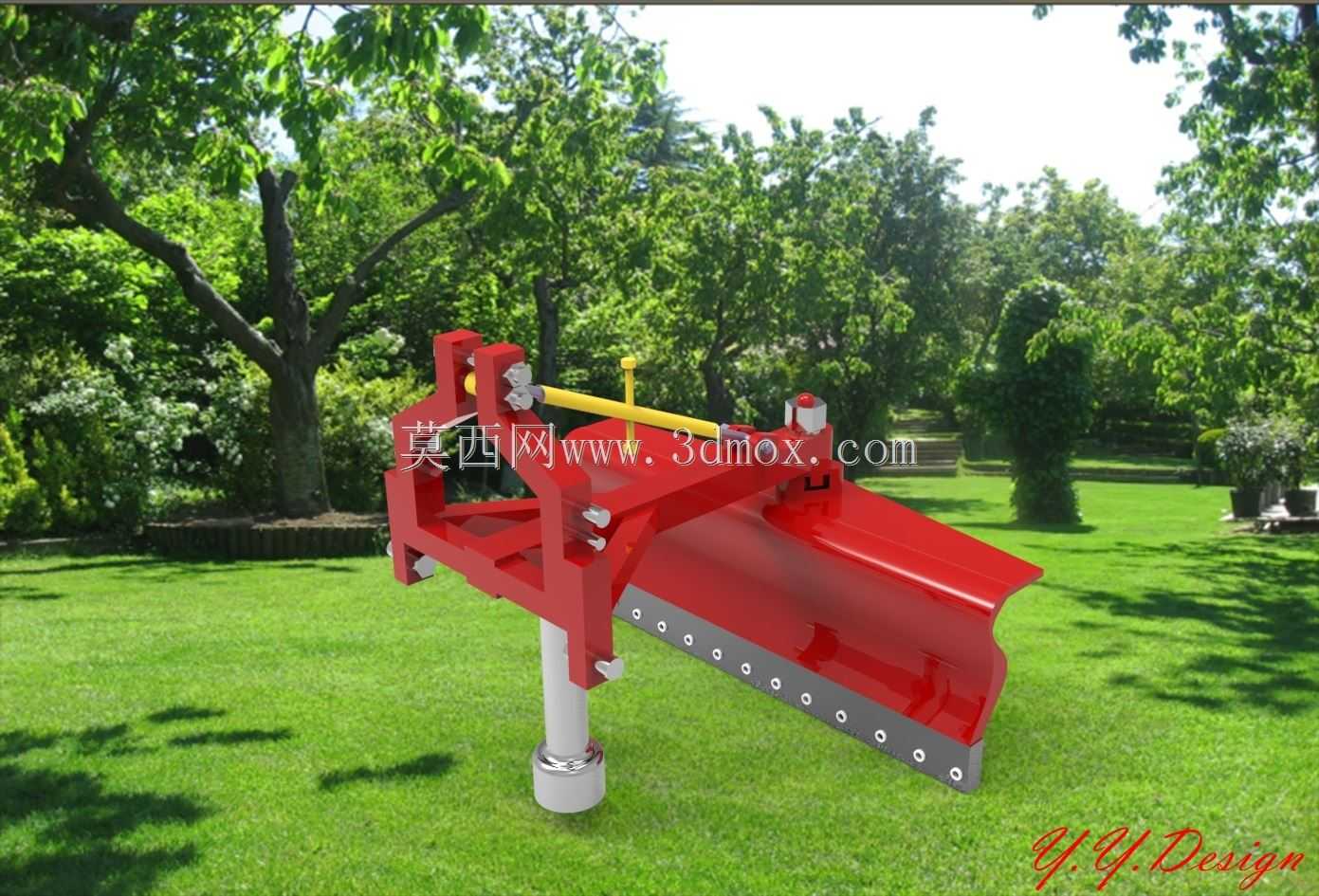

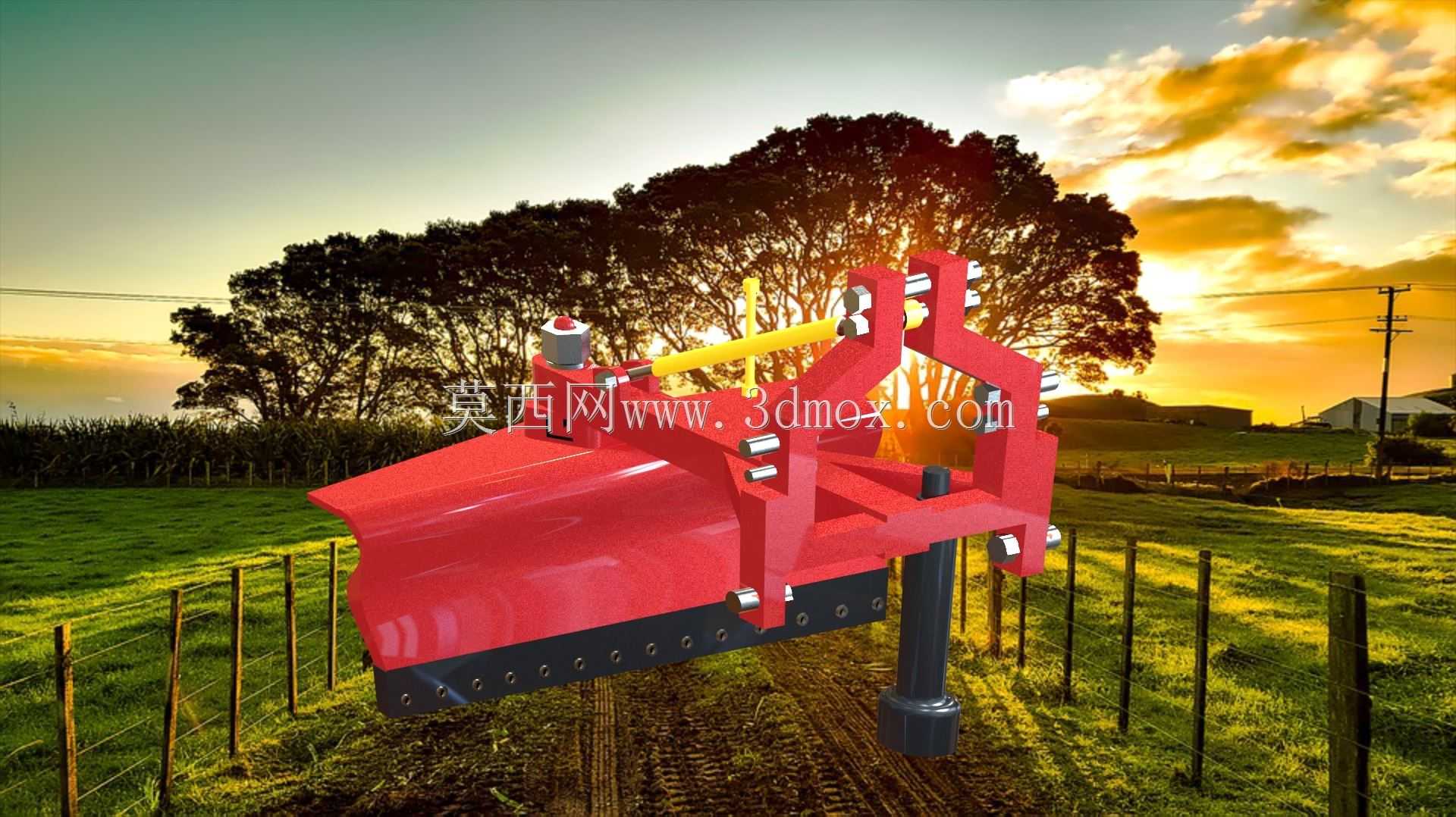

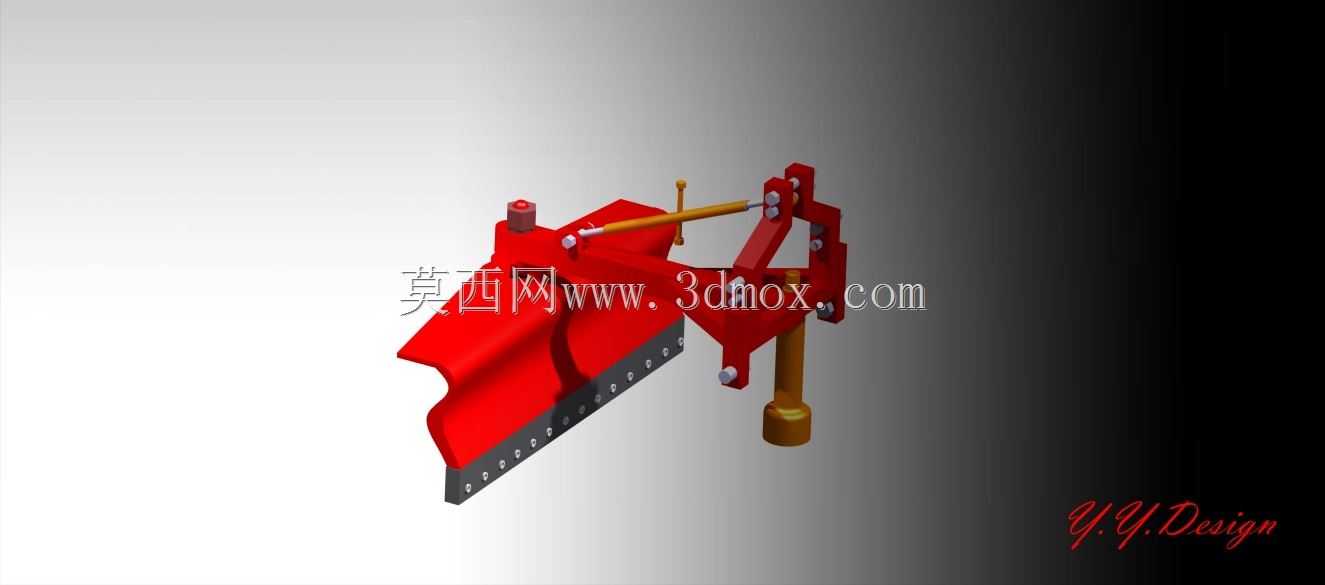

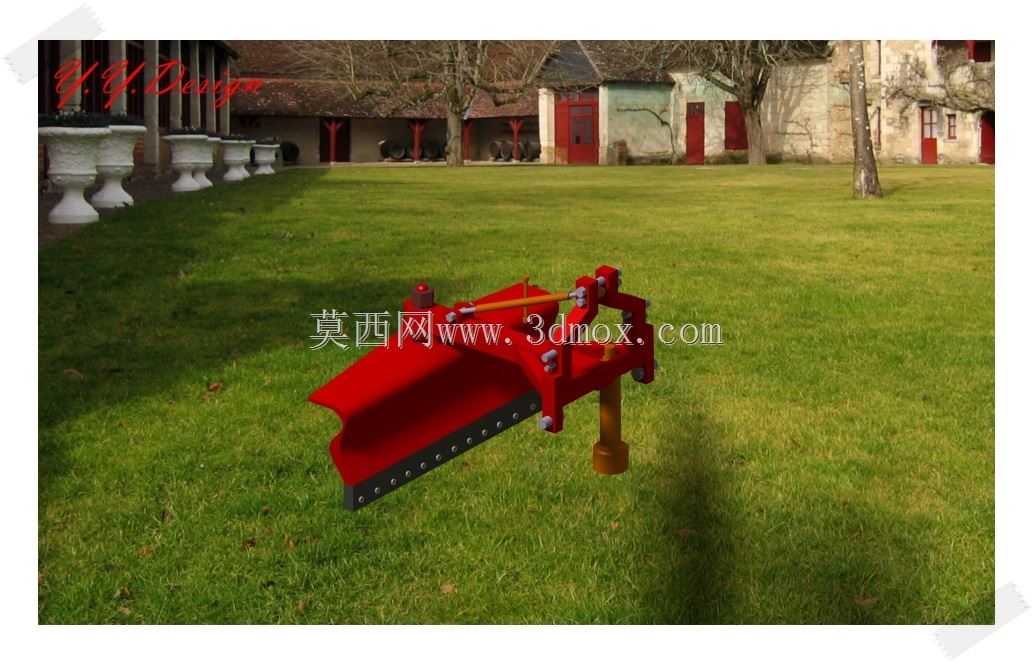

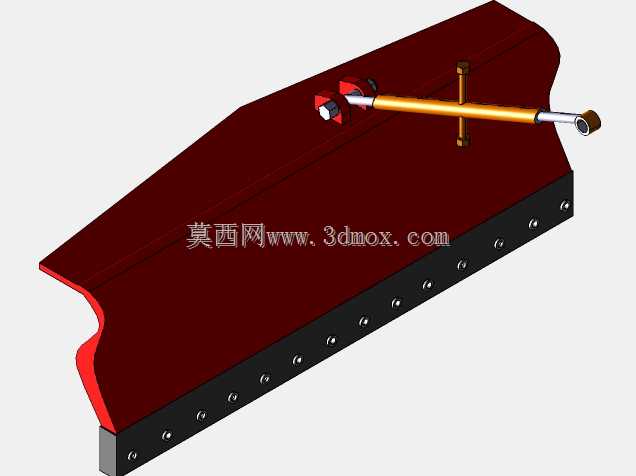

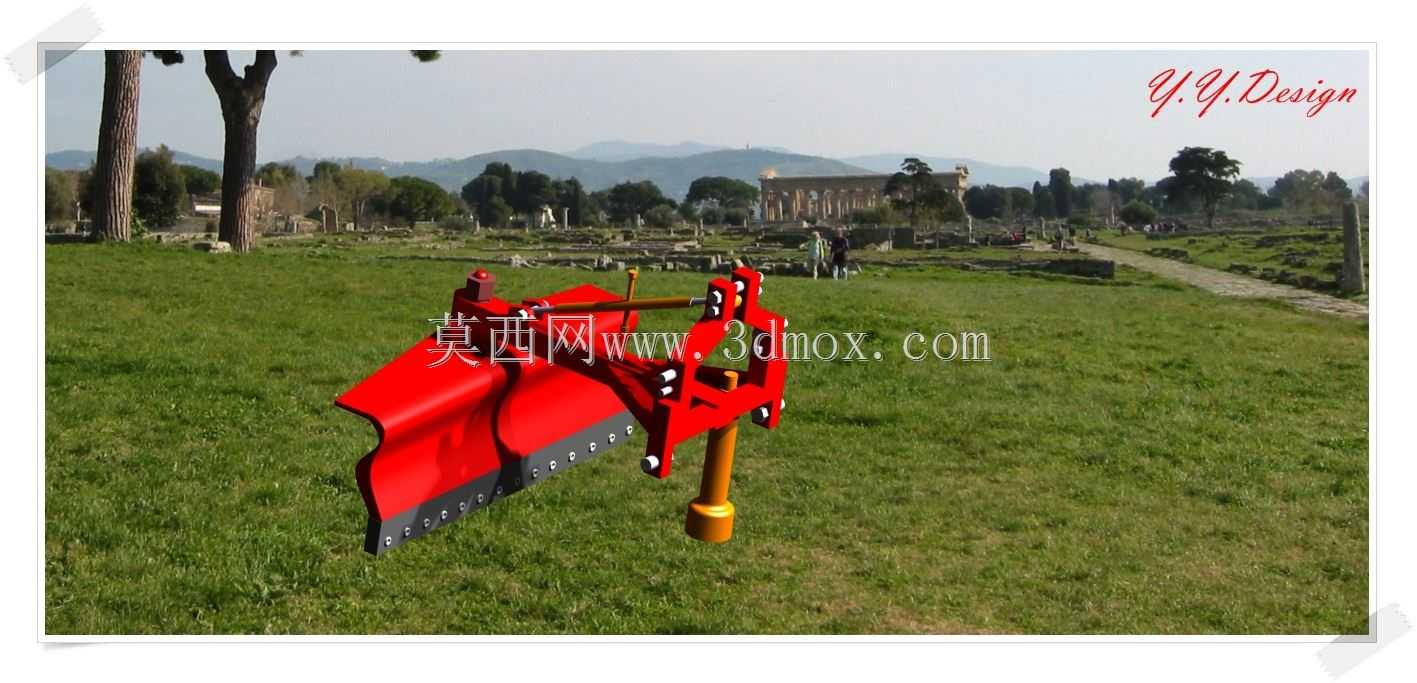

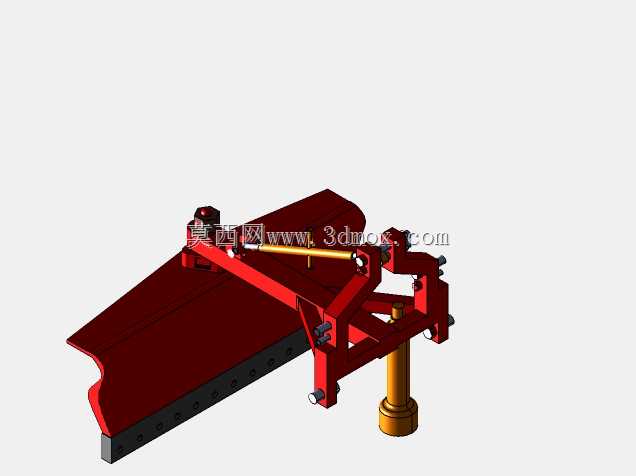

这款平地机铲刀挂接作业装置，主要适配大马力农用拖拉机后置三点悬挂系统，面向大田种植前的土地整平、播前整地、田面坡度修整、沟渠侧边修型等核心农业作业场景，能够有效解决传统人工整地平整度差、作业效率低、表层土壤扰动过大的问题，在规模化旱作农田、水田整平、草场改良、高标准农田建设作业中都能发挥稳定作用。该装置的核心作业部件为弧形曲面主铲刀，曲面弧度经过反复校核，作业时可顺着前进方向将凸起部位的土壤刮起，沿曲面自然导流至低洼区域填充，不会出现土壤堆堵、推土阻力骤增的问题，铲刀底部采用可更换的高耐磨刀片设计，刀片通过双排紧固螺栓固定在铲刀主体下缘，当刀片磨损到阈值后可单独拆卸更换，无需更换整个铲刀主体，大幅降低了设备的长期使用维护成本。装置的挂接端完全匹配标准农用三点悬挂接口尺寸，上挂接点与两个下挂接点的间距、销轴孔径都符合通用农机挂接规范，可直接适配不同马力段的主流农用拖拉机，无需额外制作转接连接件，挂接后可通过拖拉机自带的悬挂调节机构控制铲刀的入土深度与作业角度，同时装置自带的横向调节油缸可驱动铲刀实现一定角度的偏转，满足坡地整平时的角度调整需求，侧边设置的可调深度支撑支腿，可在作业前预设铲刀的作业深度，避免作业过程中入土过深增加牵引负荷，或是入土过浅达不到整平效果。整体框架采用高强度矩形钢管焊接成型，关键受力部位做了加厚补强处理，可承受高强度整地作业中的冲击载荷，不会出现框架变形、焊缝开裂的问题，铲刀主体采用高强度钢板压制成型，曲面顺滑无应力集中点，作业时土壤脱附性好，不会出现粘土挂泥的情况，可适配不同土壤质地的作业需求，无论是沙壤土、黏壤土还是黑土地块都能顺畅作业。装置整体宽度适配大田作业的常用幅宽，作业时可与拖拉机轮距匹配，避免轮胎碾压已整平区域，作业后地表平整度误差可控制在较小范围内，能够为后续播种、移栽作业提供均匀平整的种床条件，减少后续灌溉时的田间积水问题，提升水肥利用效率。
