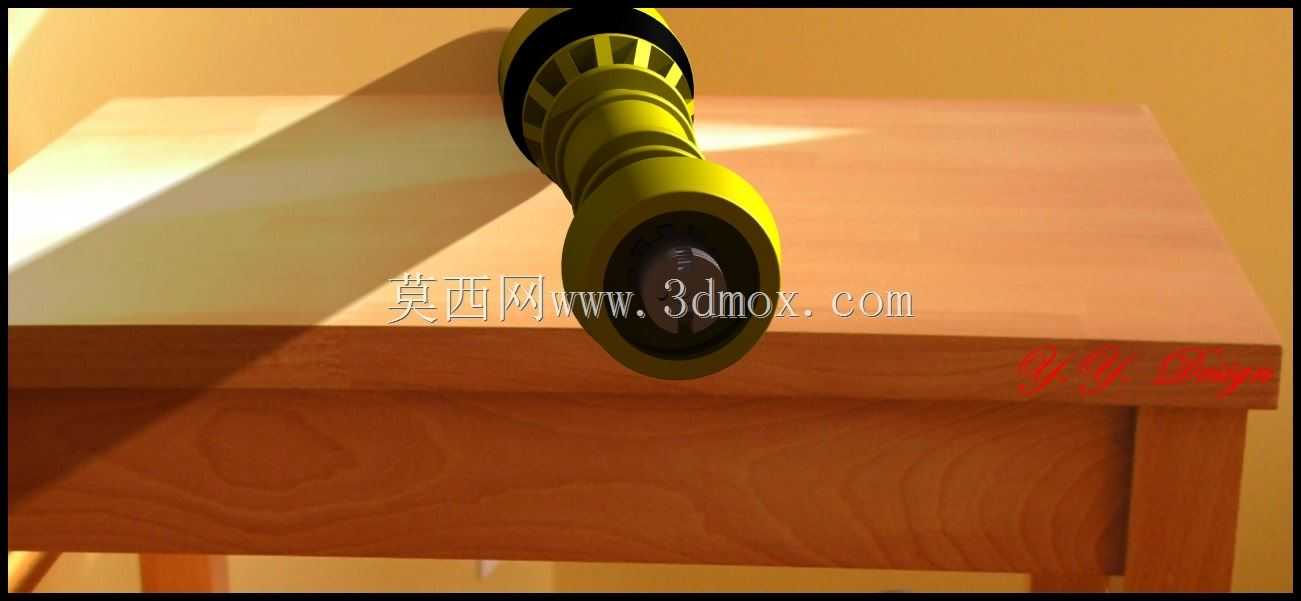

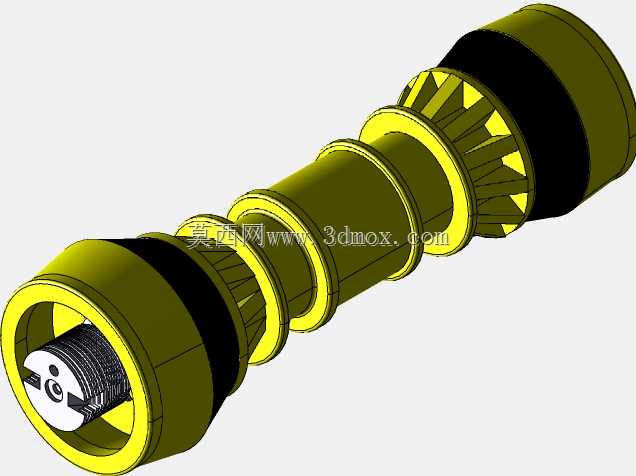

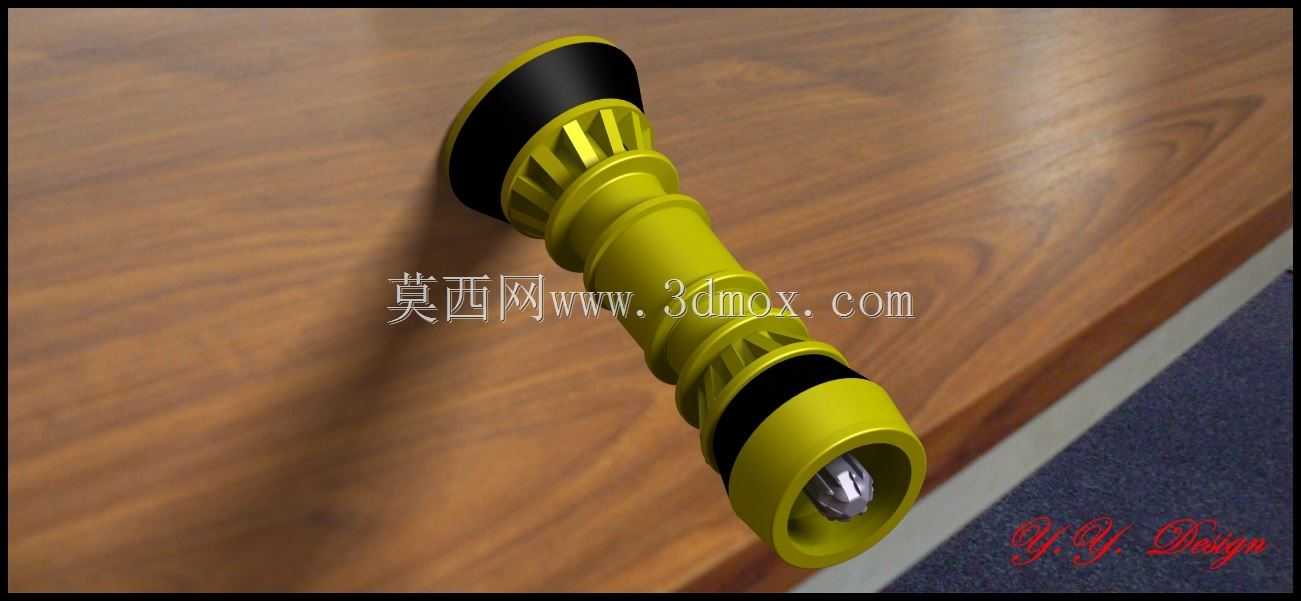

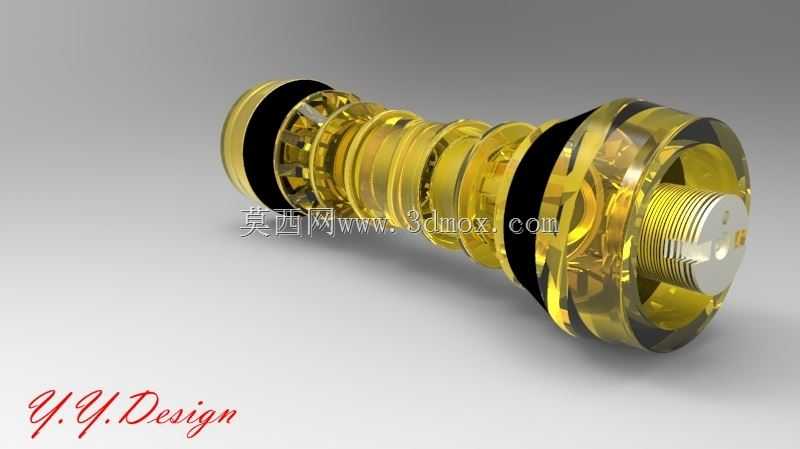

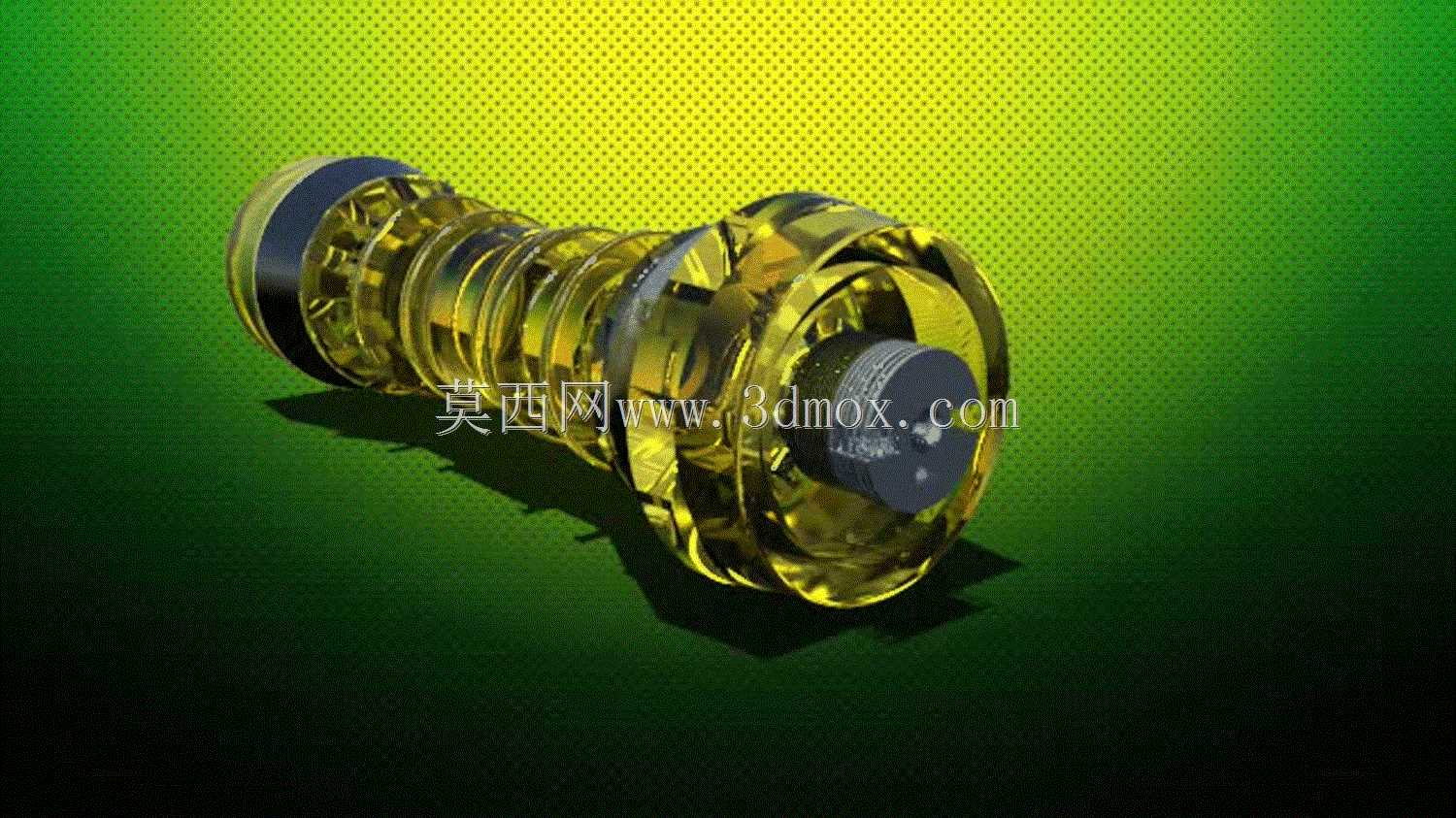

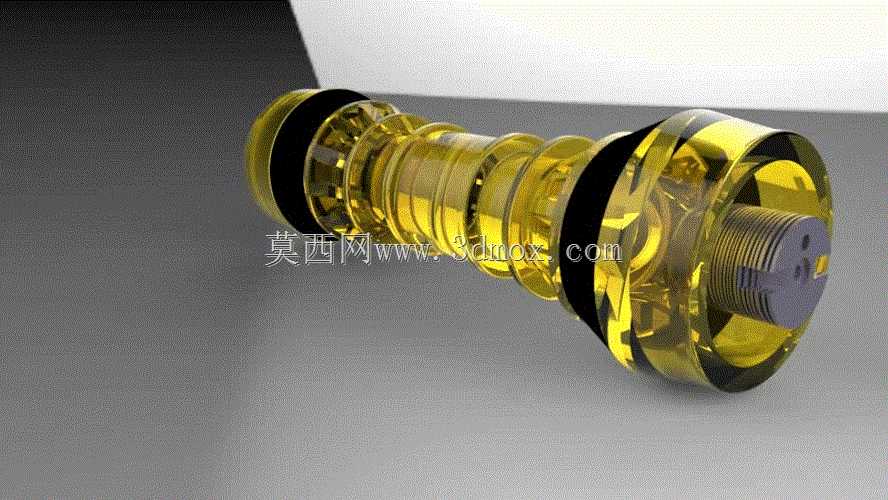

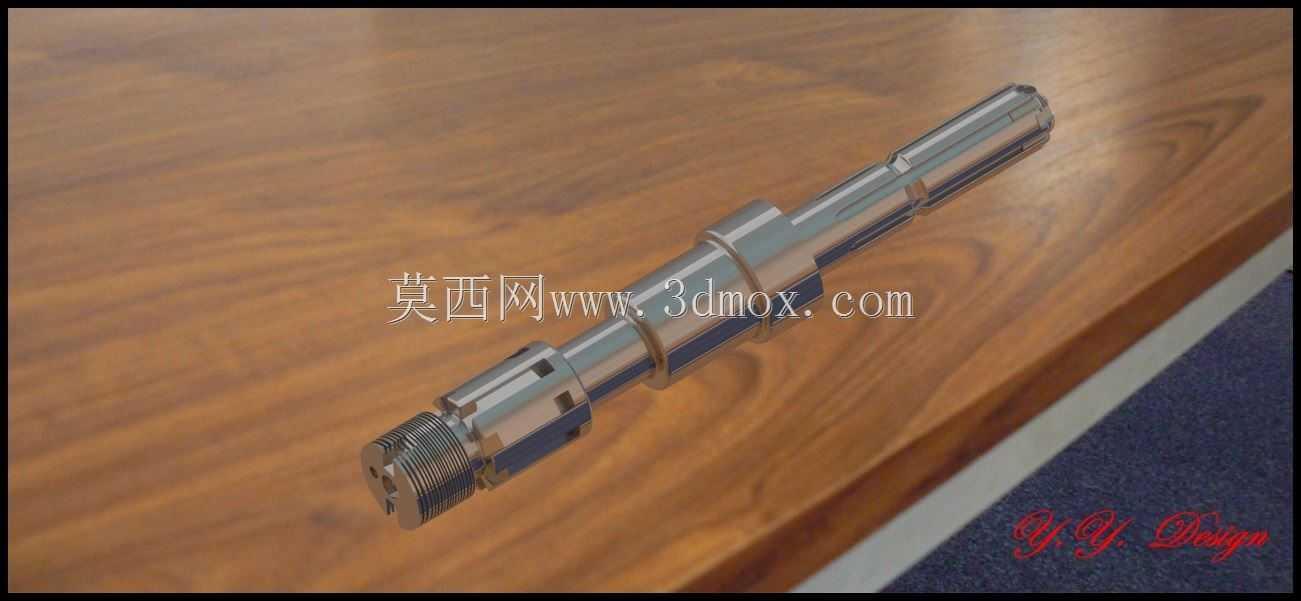

拖拉机PTO动力输出传动轴结构

该动力输出传动轴主要应用于农用拖拉机的后挂作业场景，是拖拉机向配套农机具传递发动机动力的核心连接部件，可适配旋耕机、秸秆还田机、播种机、打捆机等多种需要外接动力输入的农机设备，解决拖拉机本体动力向外输出的接驳需求，让固定在拖拉机后悬挂上的作业机具能够获得稳定的旋转动力，完成各类农田作业工序。在实际作业场景中，该部件需要承担发动机输出的全部作业扭矩，同时要适配拖拉机作业时的复杂工况，包括田间颠簸带来的悬挂位置偏移、不同作业负载下的扭矩波动、长时间连续作业的温升耐受等，因此在结构设计上采用了多级花键嵌套的伸缩式结构，能够在悬挂机具上下摆动、前后小幅位移时自动调整轴向长度，避免传动部件因为硬连接产生的应力弯折，保证动力传递的连续性。从功能特性来看，该传动轴采用全密封式的润滑结构设计，内部的花键配合面、万向节部位都预留了润滑脂存储腔，能够在长时间作业时保持配合面的润滑状态，减少磨损带来的传动间隙，降低作业过程中的异响与动力损耗。两端的连接法兰采用标准的PTO接口尺寸，能够匹配主流马力段拖拉机的后动力输出轴，以及各类符合行业标准的农机具输入接口，不需要额外加工转接件就可以完成装配。设计过程中重点考量了传动的同轴度补偿能力，因为拖拉机后悬挂在作业时会随地形起伏产生角度偏移，传动轴两端的万向铰接结构可以在一定角度范围内补偿安装与作业带来的同轴度误差，避免因为角度偏差造成的轴件断裂、花键异常磨损问题。外形尺寸方面，该传动轴的收缩状态长度适配常规三点悬挂的安装间距，伸长后的行程能够覆盖悬挂机具提升到最高位置时的距离需求，最大外径控制在安全防护套内，避免作业时旋转部件外露带来的安全隐患，安装边界上预留了与防护罩、安全销的配合位置，装配时只需要对准花键槽插入，锁定安全销即可完成固定，日常维护时只需要定期加注润滑脂，检查连接销的磨损情况即可，能够适配旱田、水田等不同作业环境的使用需求，在高负荷作业时能够保持稳定的动力输出，减少传动故障对农忙作业进度的影响。
