多旋翼复合式货运无人机外观结构设计

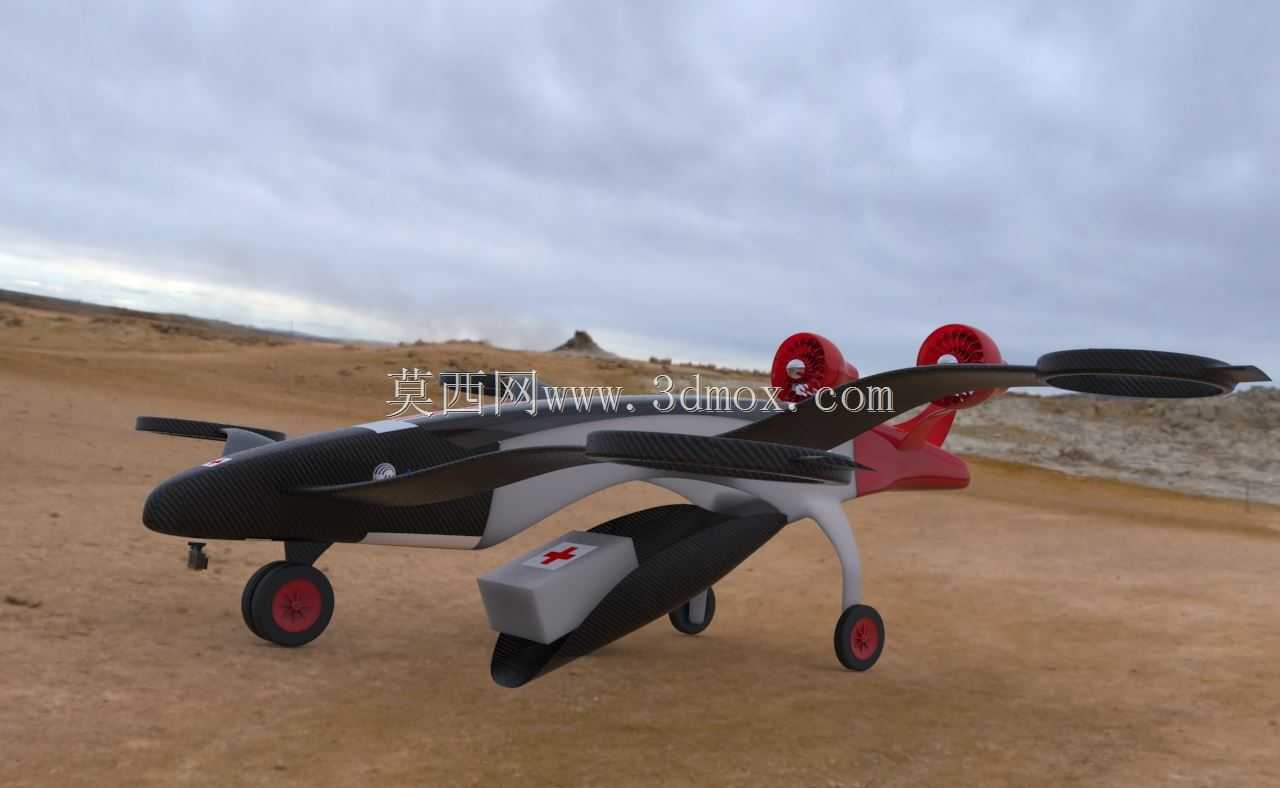

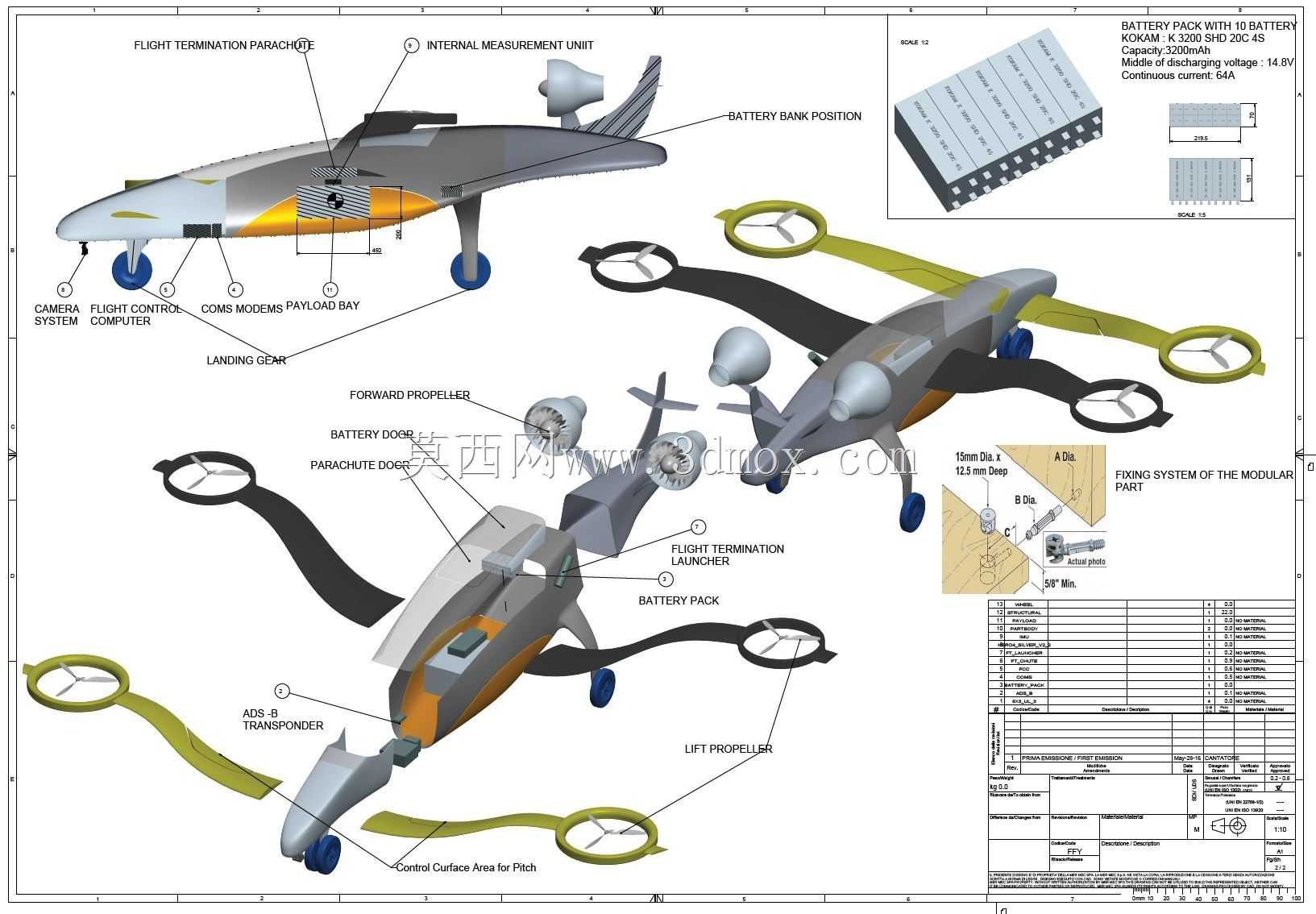

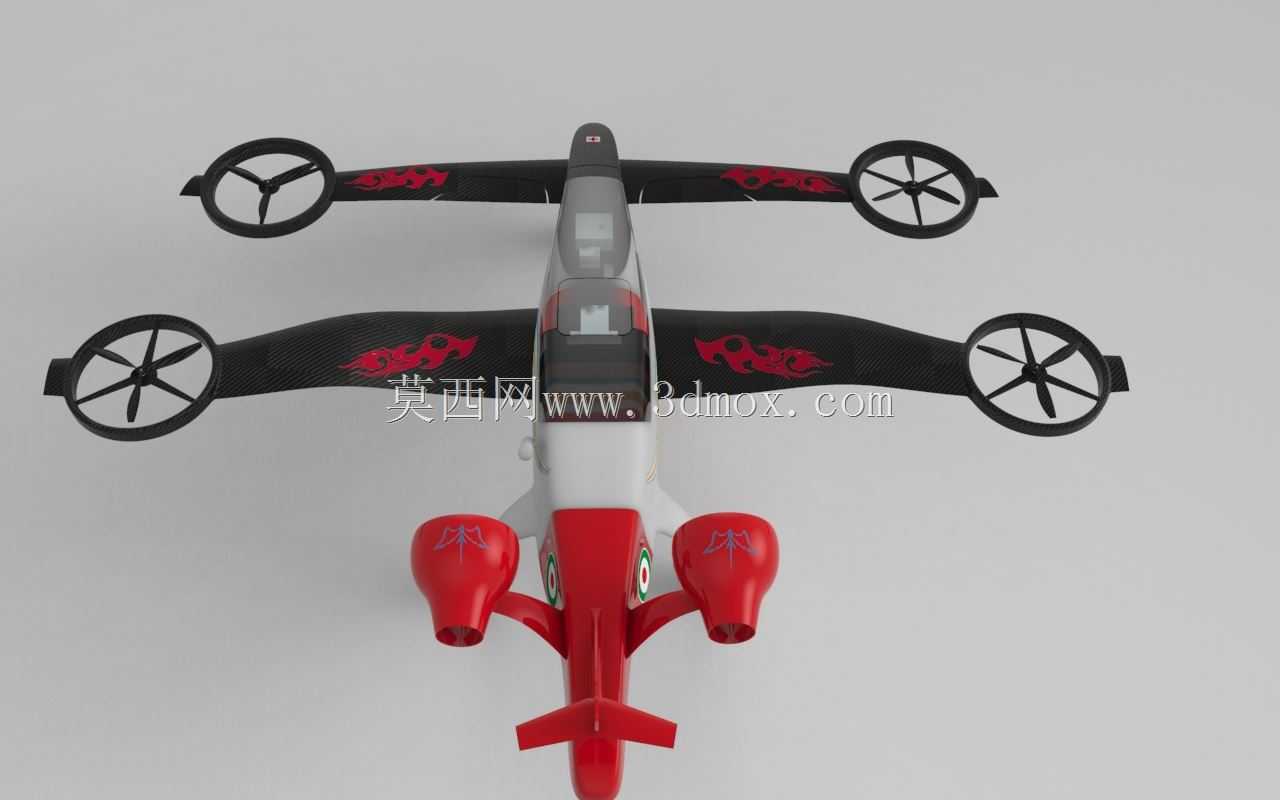

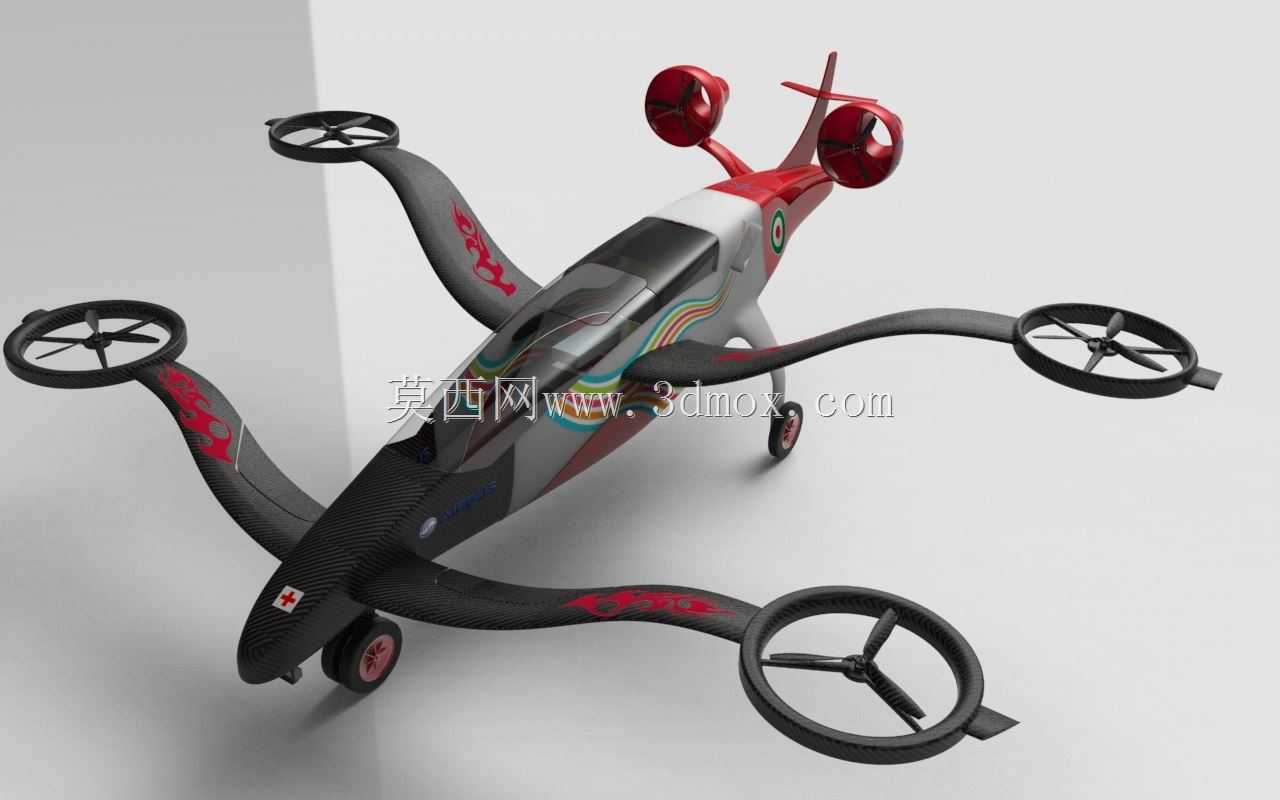

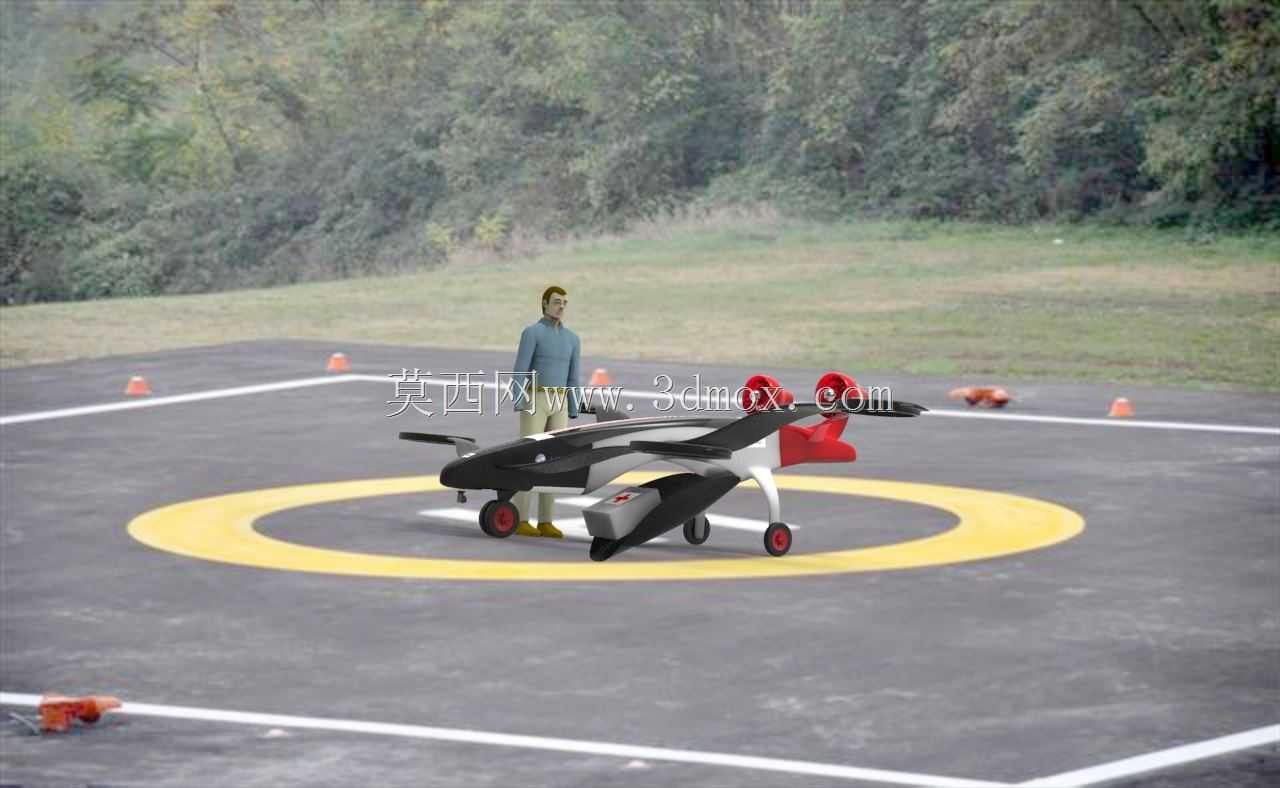

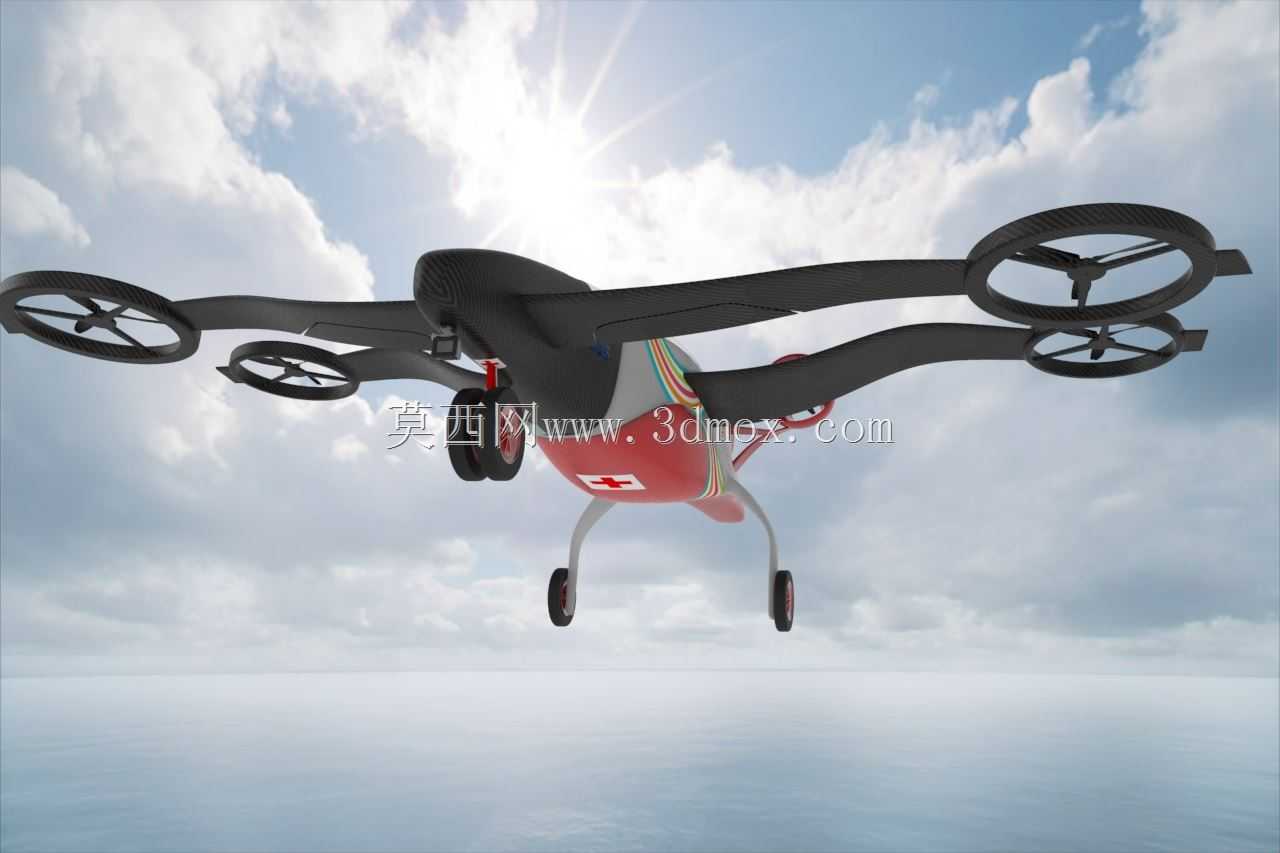

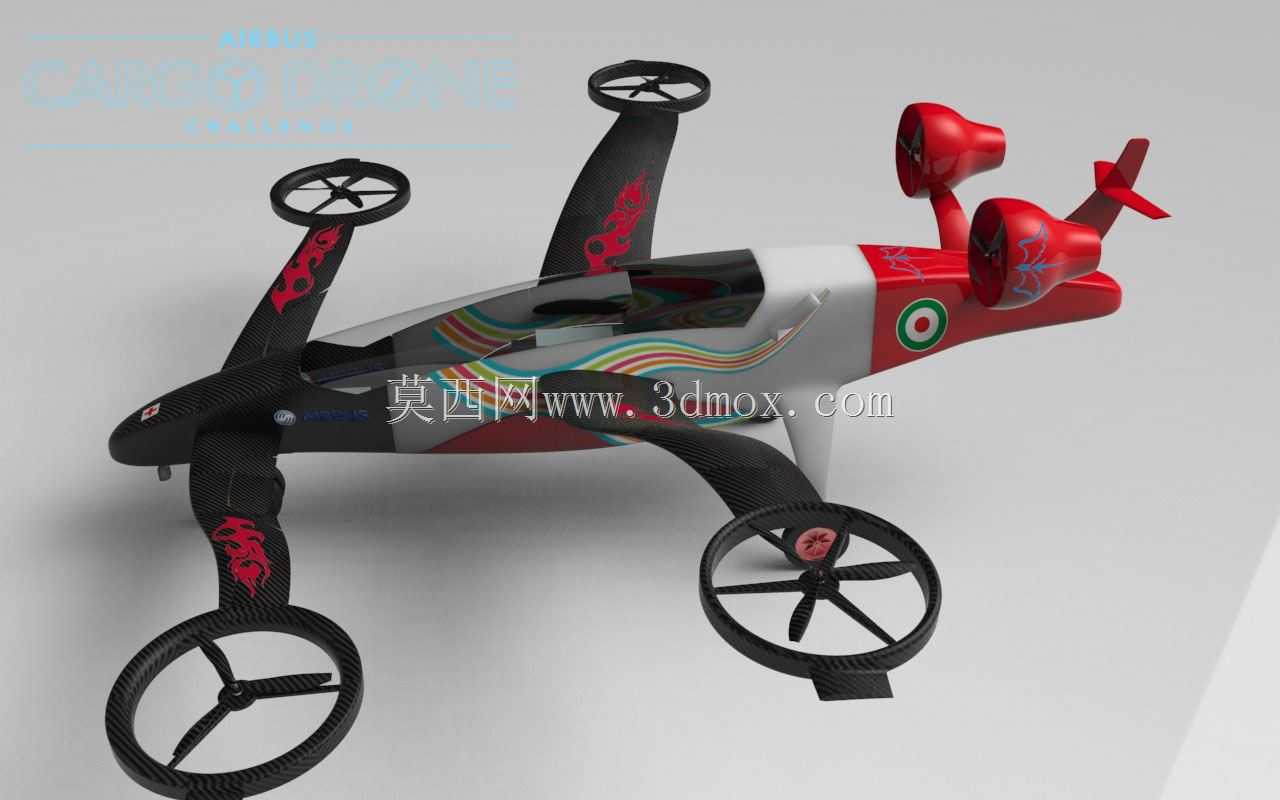

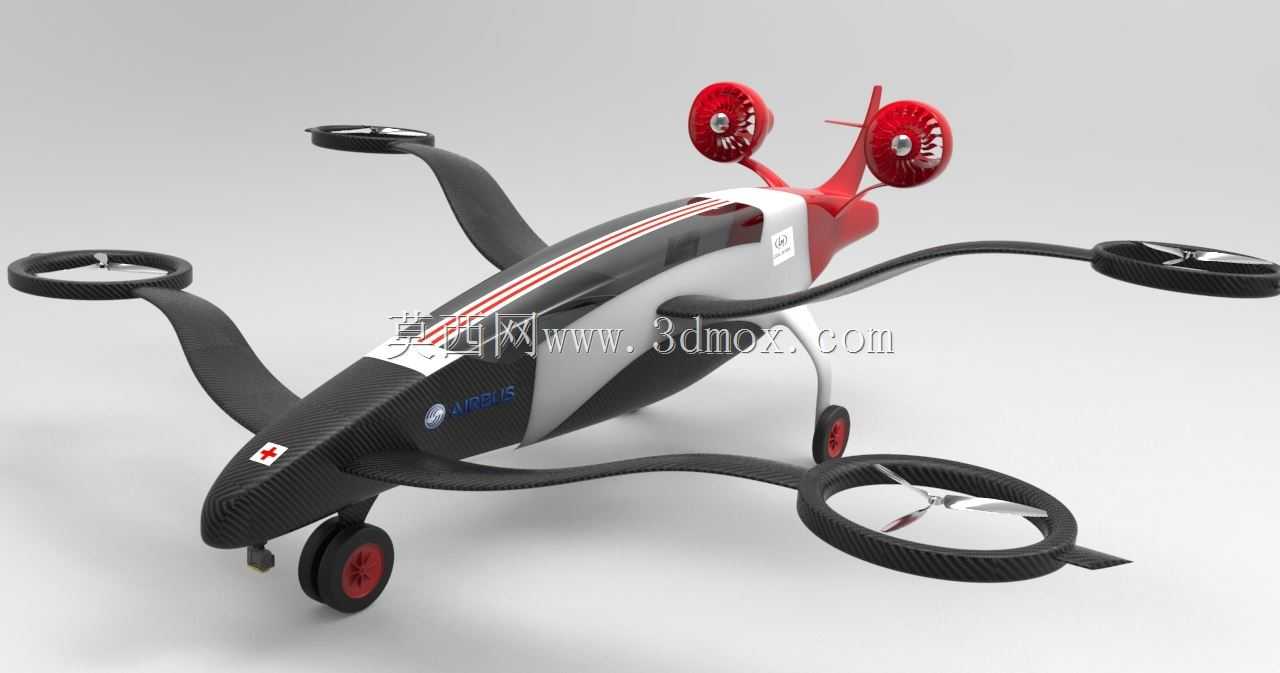

这款复合布局的货运无人机，主要面向城市末端即时配送、偏远山区物资投送、应急场景快速补给等应用场景，可在无专用起降场地的环境下完成小批量高时效货物的转运任务，适配医疗急救物资、生鲜快件、工业应急备件等多品类货品的空中运输需求，有效规避地面交通拥堵、地形阻隔带来的配送时效问题。设备采用多旋翼加固定翼融合的气动布局，四组带保护涵道的旋翼布置在机身侧方延伸臂端，负责垂直起降、空中悬停与低速姿态调整，尾部布置的两组推进动力单元负责巡航阶段的前向推力输出，兼顾了垂直起降的场地适应性与固定翼飞行的长航时、高巡航效率优势。机身主体采用流线型胶囊式货舱设计，货舱与机身结构一体化成型，可根据配送需求配置标准化快装货箱，货舱开口设置在机身侧下方，配合地面配套的快装快卸机构，可在数十秒内完成货箱的更换作业，大幅缩短地面周转等待时间。设计阶段充分考虑了城市低空飞行的安全需求，所有旋翼外侧都设置了全包裹式保护涵道，既可以降低旋翼转动带来的气动噪音，也能避免低空飞行时旋翼剐蹭建筑物、线缆或者地面人员，提升人口密集区域飞行的安全系数。机身尾部设置了垂直与水平组合式尾翼，在巡航飞行阶段可提供充足的航向与俯仰稳定性，降低飞控系统的姿态修正负荷。整机的起落结构与旋翼臂一体化设计，无额外突出的起落架部件，降落时可依靠旋翼臂下端的耐磨缓冲垫接触地面，既降低了整机结构重量，也减少了飞行过程中的额外气动阻力。机身表面的气动修型充分考虑了跨速域飞行的气流特性，从机头到机尾的曲面顺滑过渡，旋翼臂与机身连接处做了流线型整流处理，可有效降低巡航阶段的压差阻力，提升整机的续航表现。动力单元的布置充分考虑了冗余安全设计，单组动力出现故障时，剩余动力单元可支撑整机完成迫降操作，避免空中坠机带来的安全风险。整机的尺寸边界适配城市低空飞行的空域管理要求，旋翼展开后的整体尺寸可满足常规楼宇间空地、城市广场、社区配送站点的起降需求，不需要专用的大型起降场地，可快速融入现有的城市末端配送网络。
