桌面级小型数控雕刻加工设备结构设计

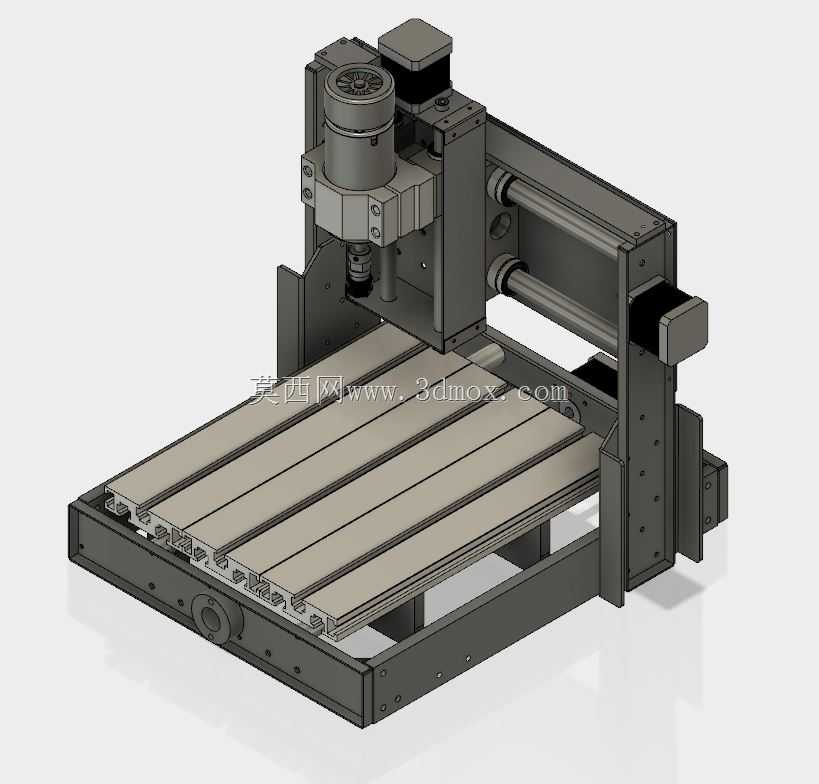

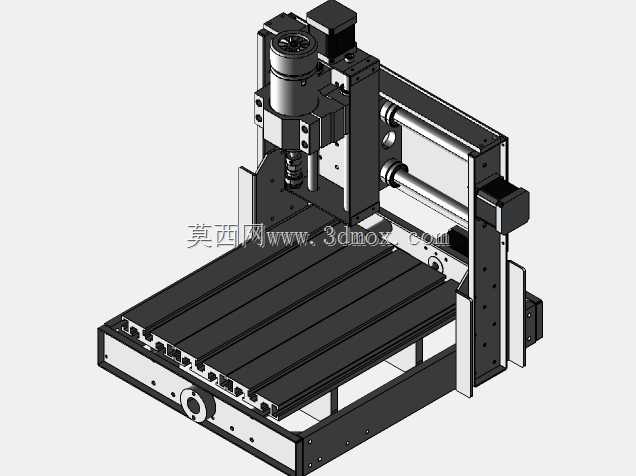

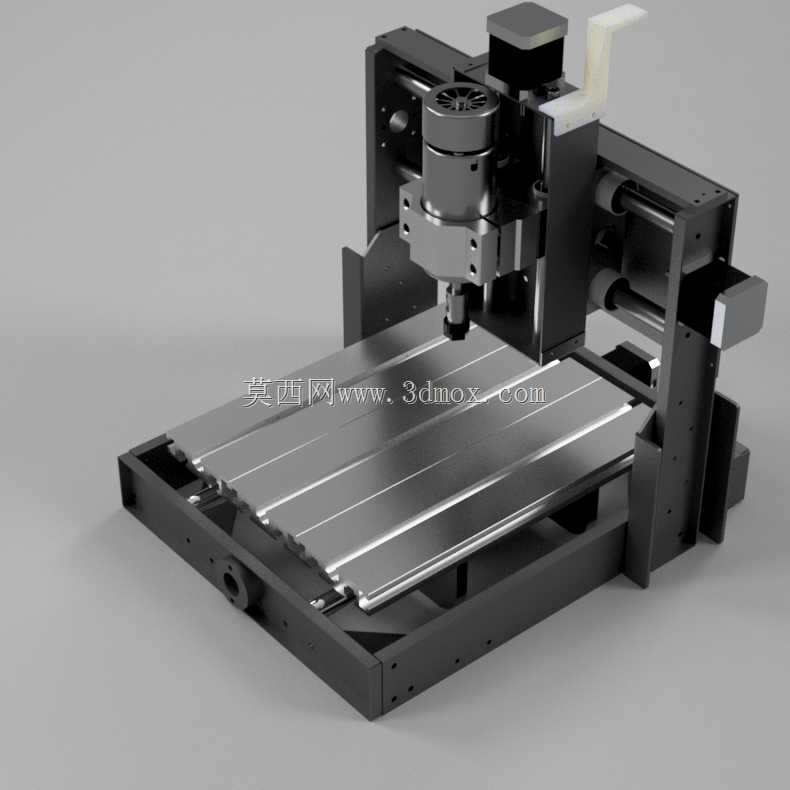

这款桌面级数控加工设备主要面向小型加工工坊、个人创客工作室、教学实训场景设计，可覆盖软金属、工程塑料、实木、亚克力等多种材质的平面雕刻、轮廓铣削、钻孔攻丝、浮雕加工需求，能够完成小尺寸零件的精密加工、创意手板制作、工艺礼品雕刻等作业，相比大型工业机床占地空间更小，部署灵活，无需专用工业厂房地基，普通工作台面即可放置使用，适配小批量定制化加工的生产场景。设备采用龙门式三轴传动结构布局，整体框架采用高强度钢板拼接成型，底座设置多道加强筋结构，有效抑制高速加工过程中的机身振动，保障加工精度稳定性。X轴方向采用双直线光轴搭配滚珠丝杠的传动组合，搭载大扭矩步进电机提供进给动力，可实现工作台面的平稳前后移动，行程覆盖常规小尺寸工件的加工范围，工作台采用标准T型槽铝型材台面，可快速适配各类夹具、工件的装夹固定，装夹边界可覆盖常规A4幅面以内的加工物料，无需额外定制专用工装。Y轴传动组件集成在龙门横梁两侧，同样采用双光轴导向结构，带动Z轴安装板实现左右方向的进给移动，传动间隙经过预紧调整，可保障往复运动的定位精度。Z轴单元搭载高速电主轴作为加工执行端，主轴转速可根据加工材质灵活调节，可适配不同直径的铣刀、雕刻刀、钻头等加工刀具，Z轴滑台采用线性导轨导向，配合丝杠传动实现垂直方向的精准进给，可满足不同深度的铣削、雕刻加工需求，主轴安装位设置同轴度调整结构，可快速校准刀具装夹精度，降低刀具跳动带来的加工误差。设备整体外形紧凑，宽度与深度均控制在桌面设备的常规尺寸范围内，高度适配普通工作台的操作视线，所有传动部件均设置防尘防护结构，可阻挡加工碎屑进入传动导轨与丝杠，延长设备维护周期，电气走线采用拖链内置布局，避免运动过程中线路磨损，整机结构兼顾刚性与轻量化，既能够保障加工过程的稳定性，又方便用户根据需求进行功能拓展，可加装冷却系统、吸尘装置、对刀仪等周边配件，适配不同材质的加工工艺要求。
