采用滚珠抽屉滑块的低成本桌面数控加工装置

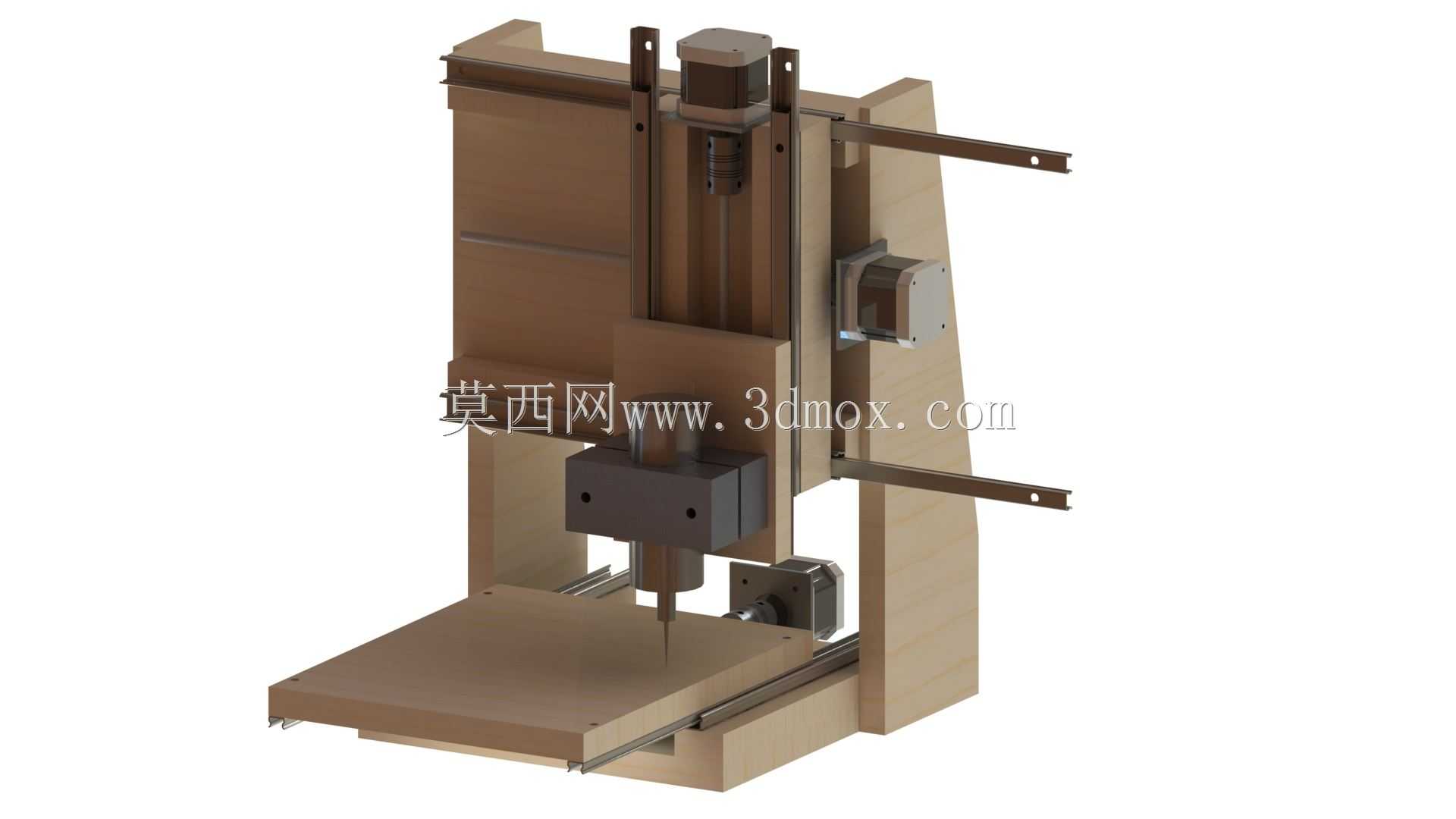

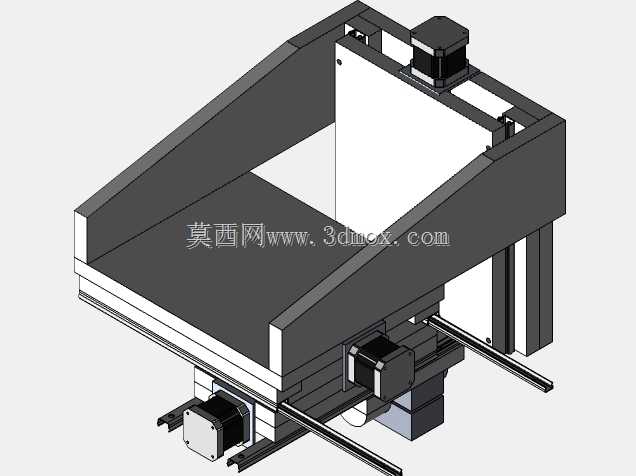

这款小型数控加工装置主要面向个人创客、小型手作工坊、院校创新实训场景设计，可放置在常规工作台面使用，能够完成软金属、亚克力、密度板、PCB板材等多种材质的平面雕刻、轮廓切割、浅槽铣削、钻孔打点作业，填补了工业级数控设备成本过高、手动加工精度不足的场景空白，适合小批量定制零件加工、创意作品打样、电子制作电路板加工等日常使用需求。设备整体采用立式三轴布局，Z轴主轴单元垂直布置在立式支撑背板前方，X轴传动组件承载主轴完成横向进给，Y轴传动组件布置在底部工作台下方带动工件完成纵向进给，整体结构紧凑，安装边界仅需占用常规书桌一半左右的台面空间，无需额外做地基固定，放置平稳后即可接电调试使用。设计上核心采用了民用家具领域常见的滚珠抽屉滑块作为直线传动导向部件，替代传统数控设备上成本较高的线性导轨，大幅压缩了整体制造成本，同时滚珠抽屉滑块自带的预紧结构能够满足小型加工场景下的导向精度需求，装配难度低，普通爱好者无需专业工装即可完成整机组装调试。主轴单元采用高速风冷电主轴配置，可适配不同直径的铣刀、钻头、雕刻刀，通过夹头更换即可切换加工刀具，满足不同工序的加工需求。三个进给轴均采用步进电机搭配丝杆的传动方案，传动间隙小，进给速度可调，能够根据不同加工材质匹配对应的进给速率，避免断刀或者加工表面粗糙的问题。立式支撑结构采用多层板材拼接设计，既保证了整体结构的刚性，减少加工过程中的震颤，又控制了整体自重，方便设备挪动转移。底部工作台采用平整板材制作，预留了通用的工件装夹孔位，可搭配简易压板、台钳等夹具固定不同外形的加工工件，操作门槛低。设备的走线全部沿结构件内侧布置，避免加工过程中切屑、冷却液剐蹭线路，提升使用安全性，整体结构没有复杂的定制异形零件，绝大多数零部件都可以通过常规五金渠道采购，损坏后替换维护十分便捷，非常适合预算有限的个人用户搭建自用加工工位，也适合作为数控原理教学的实操实训设备，帮助学习者直观理解三轴数控设备的传动逻辑、结构组成与调试方法。
