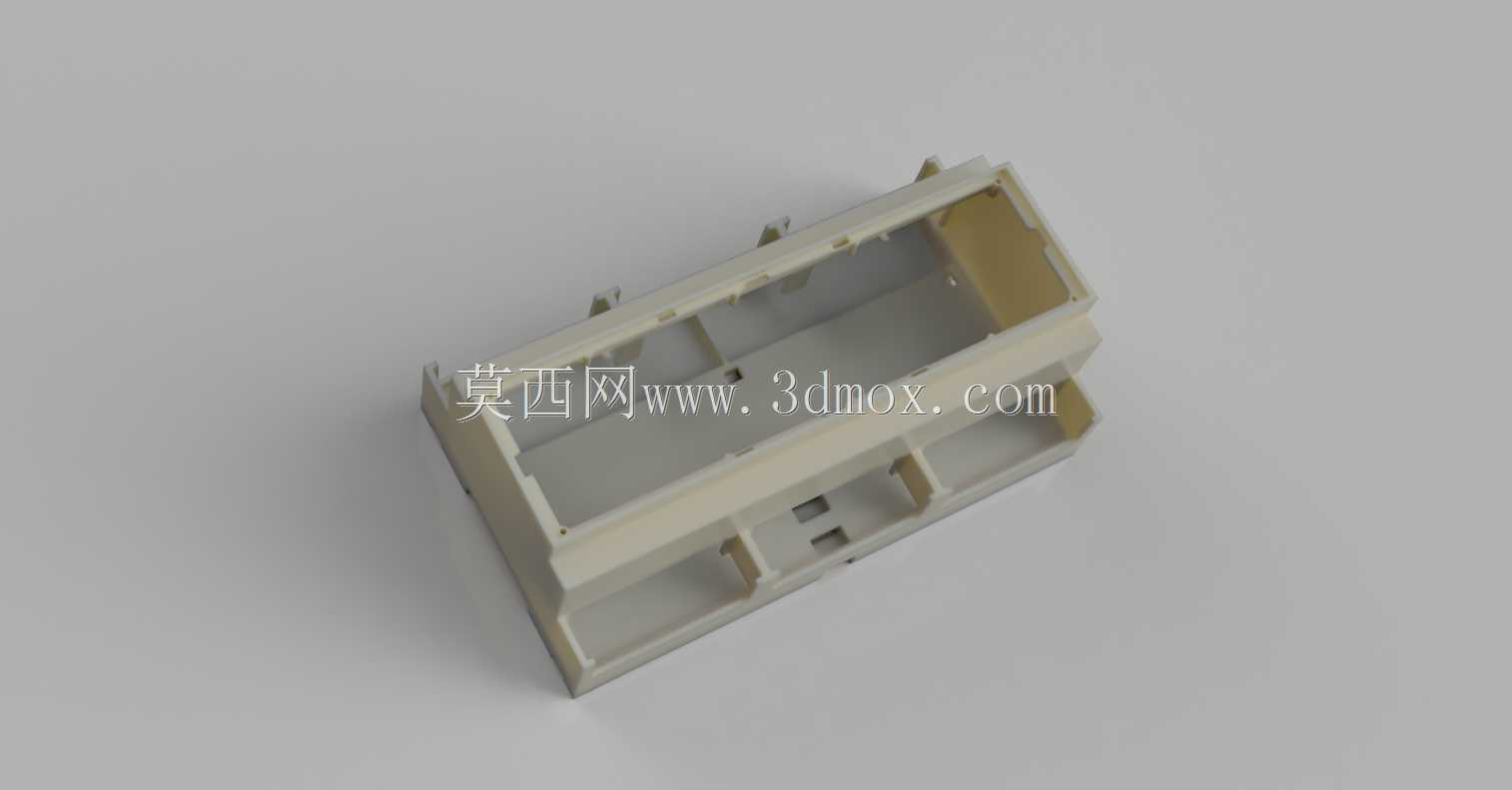

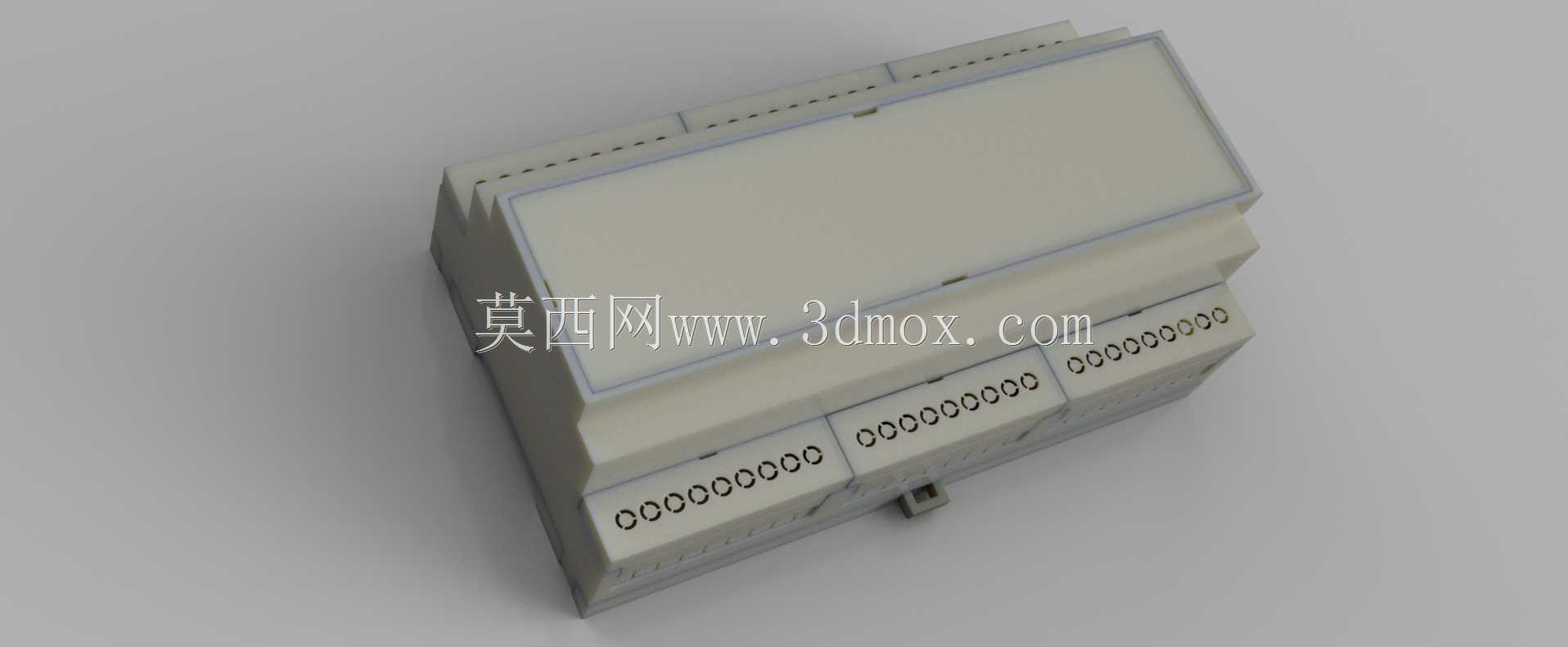

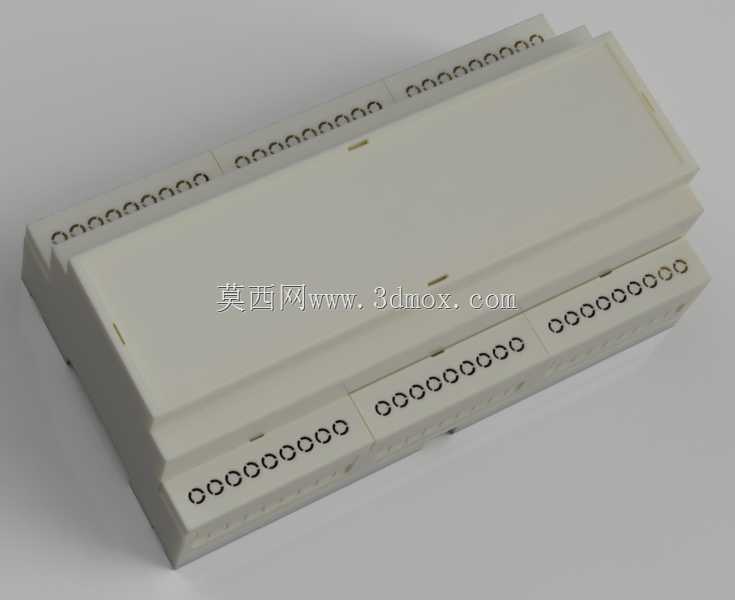

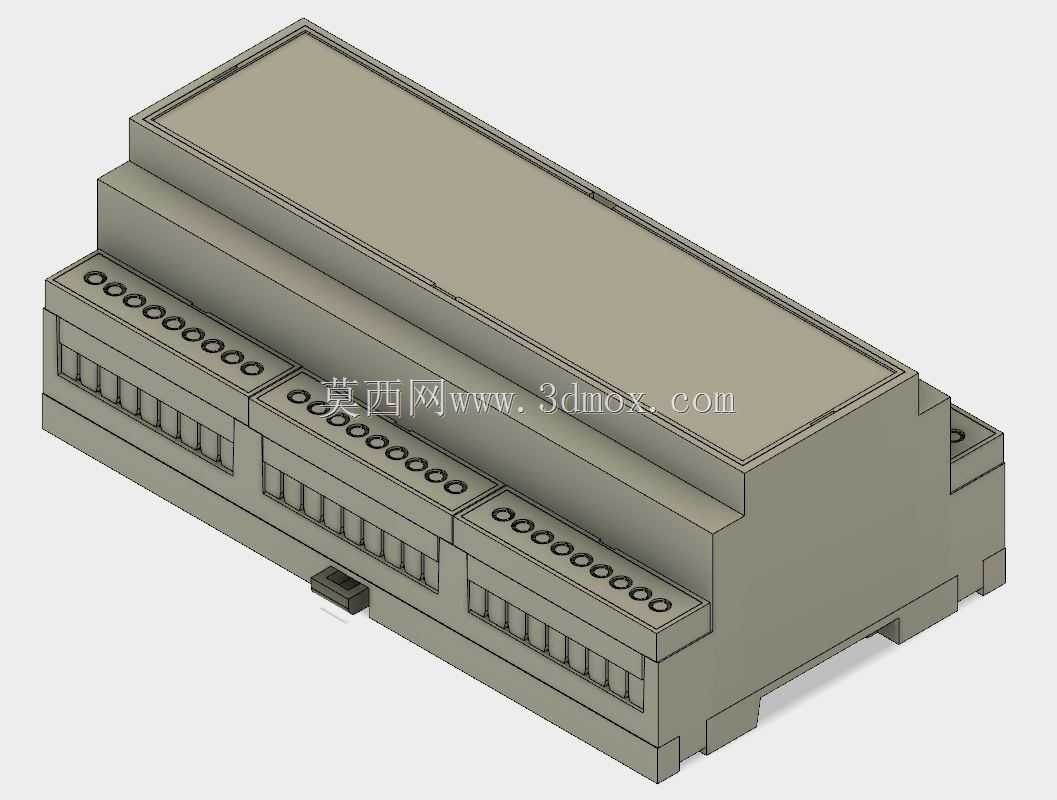

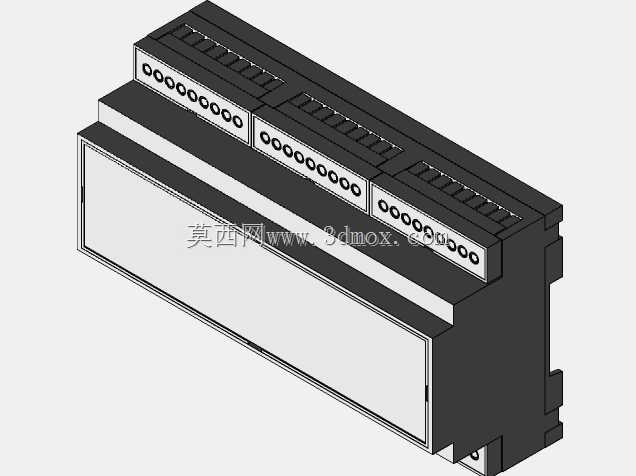

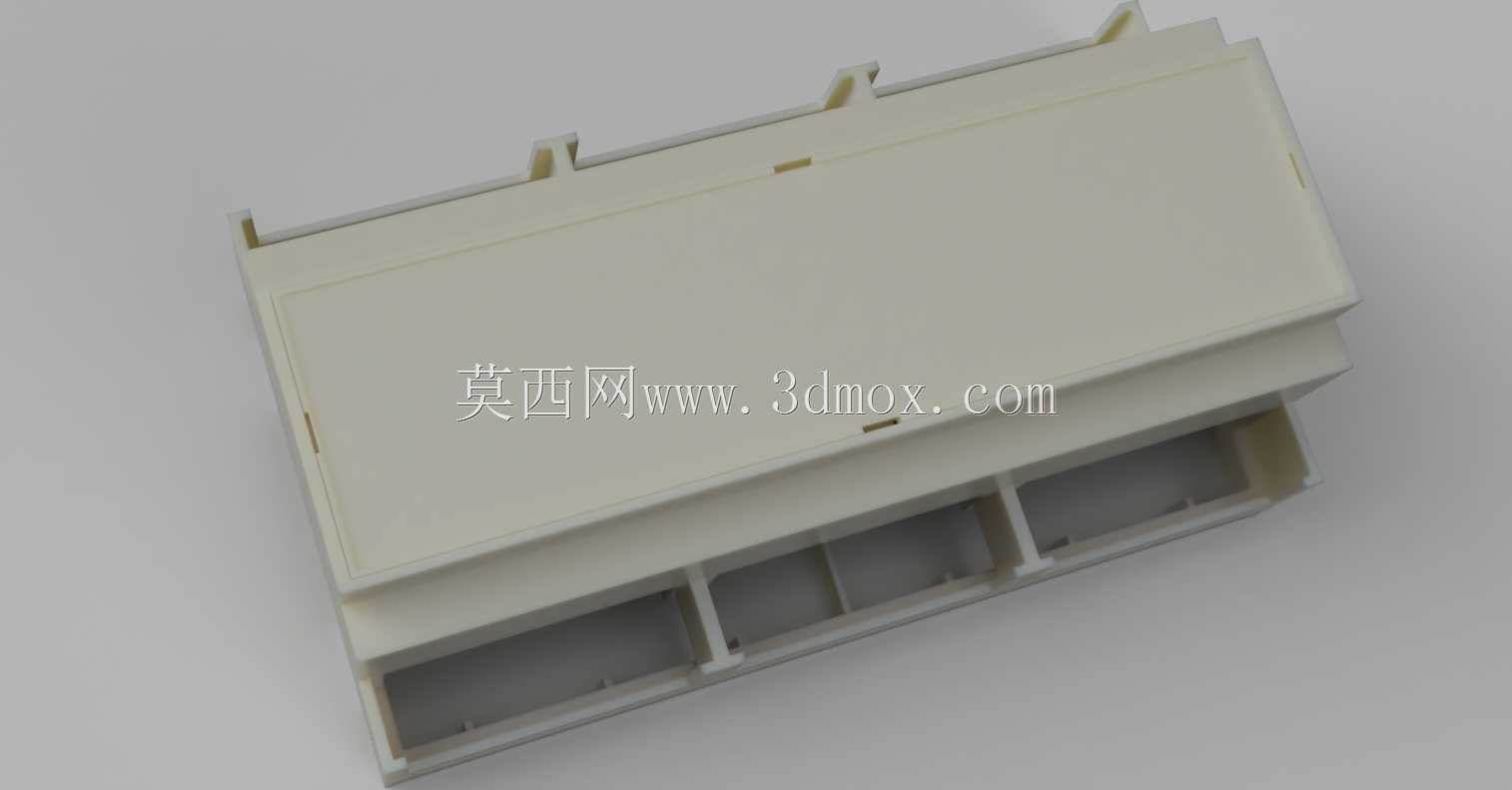

导轨式DIN电气模块安装外壳结构

这款导轨式电气模块外壳是工业自动化控制系统中的基础配套部件，主要应用于低压配电、工业控制、楼宇自动化、智能照明等场景的终端模块封装，为内部的控制电路、接线端子、信号处理元件提供可靠的物理防护与标准化安装载体。在实际工业现场应用中，这类外壳可以直接卡装在标准DIN导轨上，无需额外打孔固定，能够大幅提升柜内元器件的装配效率，同时保持柜内布线整齐统一，方便后期运维人员快速识别、更换对应功能模块。从功能特性来看，这款外壳采用多模数拼接的结构设计，正面预留了充足的标识区域，运维人员可以直接在外壳表面标注回路编号、功能说明，无需额外粘贴标识牌；侧面与底部预留了标准化的接线开孔位，能够适配不同线径的导线接入，同时壳体边缘做了圆角钝化处理，避免装配和运维过程中划伤操作人员手部。外壳上下部分采用卡扣式扣合结构，无需螺丝即可完成开合，方便后期对内部电路板进行检修、元件更换，同时扣合后接缝紧密，能够有效阻挡柜内灰尘落入，避免内部电路积灰造成接触不良、短路等故障。在设计思路上，这款外壳严格遵循工业电气安装的通用规范，整体采用模块化的宽度设计，能够和市面上主流的断路器、继电器、端子排等导轨安装元件实现尺寸兼容，在电气柜内排布时不会出现尺寸错位、间隙不均的问题；壳体表面做了哑光磨砂处理，在工业照明环境下不会产生反光干扰，方便运维人员查看标识与接线状态。外形尺寸方面，这款外壳适配标准35mm宽度DIN导轨的安装要求，整体高度与深度符合常规低压柜内的安装空间边界，安装后不会与柜内走线槽、柜门等部件产生干涉，多台同规格外壳并排安装时可以紧密贴合，充分利用柜内的安装空间，不会造成空间浪费。外壳的接线端朝向柜体正面方向，接线操作时无需将模块从导轨上拆下，正面即可完成所有导线的接拆工作，大幅降低现场施工与后期维护的操作难度。
