大电流混合D-SUB25W3镀金接插件结构

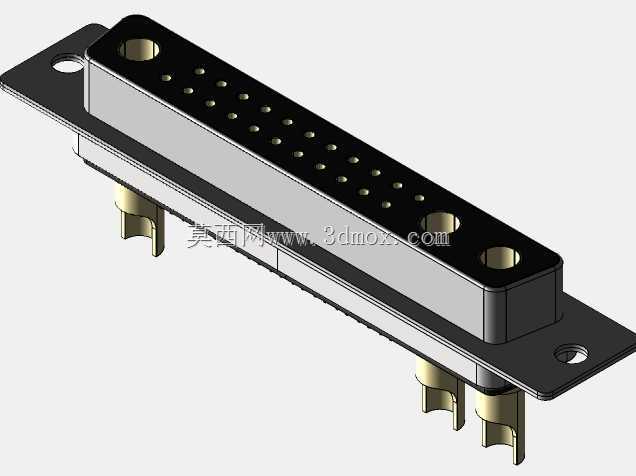

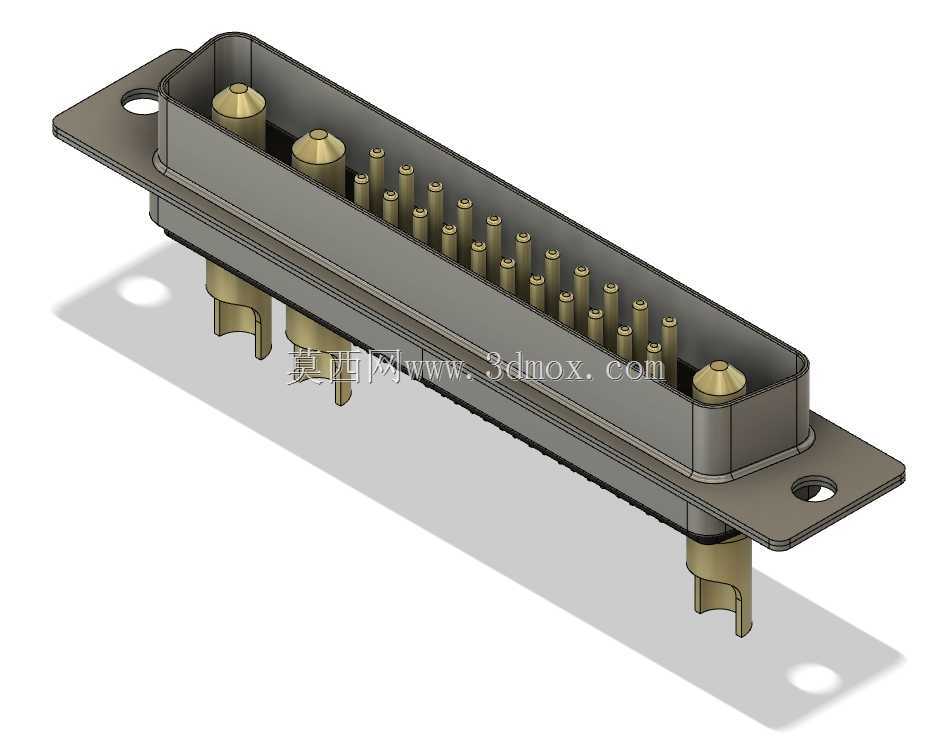

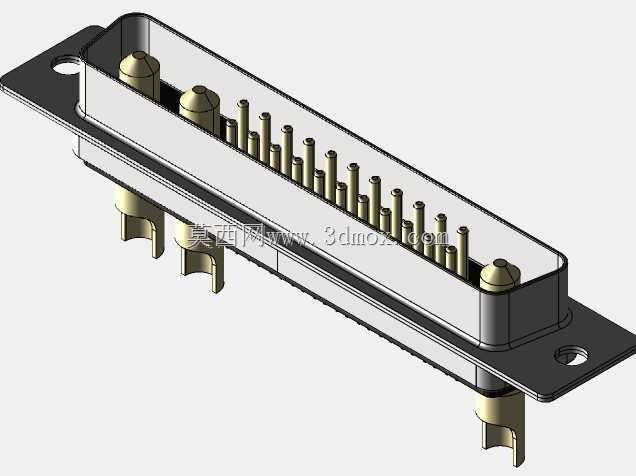

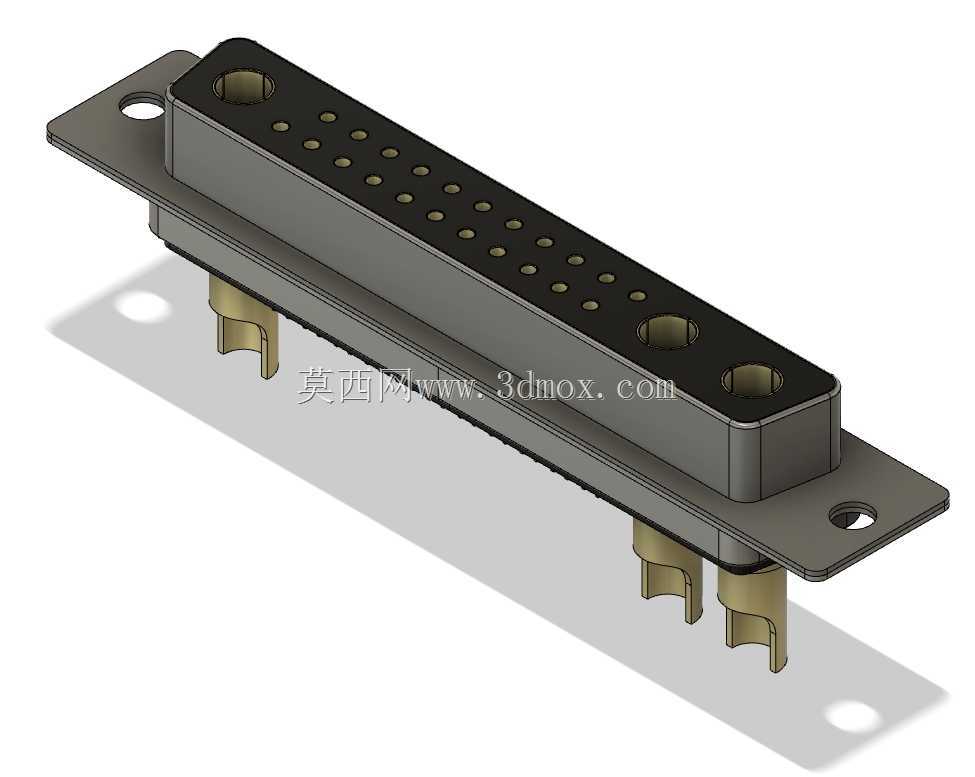

　　在工业控制机柜内部走线、测试仪器信号与动力集成传输、伺服驱动端口接驳这类场景里，经常会遇到需要同时传递多路弱信号与小功率动力的需求，如果分别布置信号连接器与动力连接器，不仅会占用面板过多安装空间，还会增加现场布线的复杂度，提高接插错误的概率，混合引脚布局的D-SUB连接器正是针对这类需求开发的接口元件。这款25W3规格的接插件采用三加大电流引脚搭配24根常规信号引脚的排布逻辑，三根大电流引脚可承载最高30A的持续载流，能够直接给小型负载、驱动线圈提供动力通路，剩余的信号引脚则可传输开关量、模拟量、低速通讯信号，单颗接插件即可完成一个功能单元的所有对外接线，大幅压缩面板开孔尺寸，减少装配工序。从结构设计来看，

　　这款接插件的金属外壳采用冷轧钢板冲压成型后做镀镍处理，既具备足够的结构强度抵抗接插过程中的外力冲击，也能形成连续的电磁屏蔽层，避免内部信号引脚受到外部电磁干扰，同时防止内部信号向外辐射影响周边敏感器件。外壳两端带标准D-SUB安装耳，预留的安装孔位完全符合行业通用安装尺寸，可直接适配标准D-SUB面板开孔，不需要额外修改安装孔位，兼容常规的螺丝锁付固定方式，接插后可通过螺丝将公母头对锁，避免设备运行过程中受振动影响出现松脱、接触不良的问题。触点部分采用镀金工艺处理，大电流引脚为车削成型的铜柱，表面镀金层厚度满足工业级使用要求，可降低接触电阻，减少大电流通过时的温升，同时提升触点的抗氧化能力，

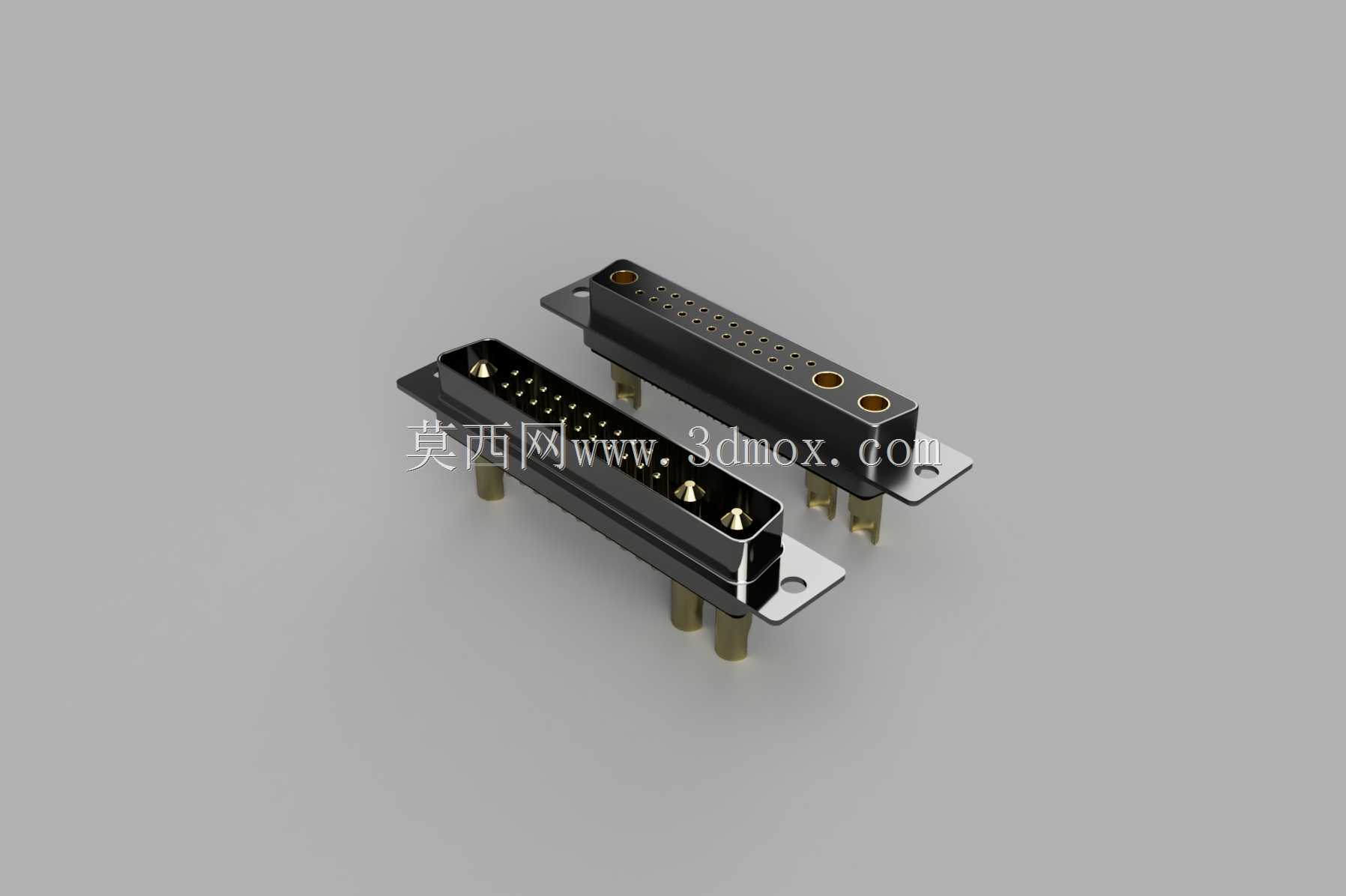

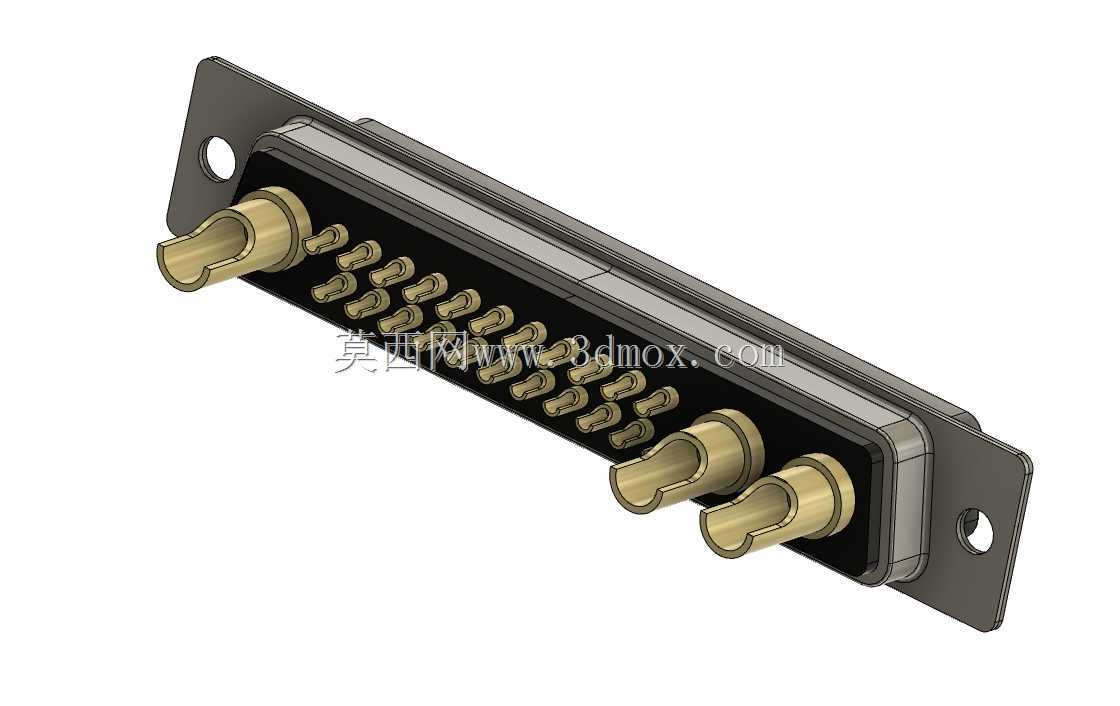

　　在湿热工业环境下也能长期保持稳定的接触性能，避免出现接触电阻增大、信号丢包、动力接头发热的问题；信号引脚采用标准D-SUB信号针尺寸，与常规25针D-SUB引脚位置兼容，仅替换对应位置的引脚为大电流规格，不会与普通同规格连接器出现误插的情况。公头与母头的插合界面做了精准的导向设计，外壳的D型结构本身具备防呆属性，插合时只有方向正确才能顺利插入，完全避免插反导致的引脚弯折、触点短路问题。引脚的尾部焊接端做了预上锡处理，方便生产过程中的焊线作业，大电流引脚的焊接杯尺寸更大，可适配更粗的动力线径，满足载流能力对应的线径要求，信号引脚的焊接杯适配常规信号线缆线径，焊线后可通过尾部的线夹固定线缆，避免线缆受拉力直接作用在焊点上导致焊点脱落。

　　从安装边界来看，这款接插件的本体厚度、插合后的总长度、安装耳的间距都严格遵循行业通用尺寸规范，在做面板布局设计时，可直接调用通用D-SUB25W3的安装占位，不需要重新核对安装空间，接插件插合后公母头之间的密封间隙可适配常规的面板密封垫，满足IP40以上的面板防护要求，适合在工业控制柜、台式测试仪器、机电一体化设备的对外接口上使用。在实际选型应用中，这类混合D-SUB连接器常被用于伺服电机的编码与动力集成接口、工业相机的电源与信号集成接口、小型功能模块的对外接线端口，相比分离式的接口方案，能减少面板上的开孔数量，让设备外观更简洁，同时降低现场接线的工作量，减少接插错误的概率。建模过程中需要重点关注引脚的同轴度、插合行程、安装孔的位置度，确保公母头插合时各引脚能顺利对插，不会出现卡滞、引脚偏位的问题，金属外壳的折弯角度、屏蔽层的搭接结构也需要精准还原，才能保证装配后的屏蔽性能与结构强度，大电流引脚与绝缘基座的配合公差需要控制在合理范围，避免引脚出现松动导致接触不良。
