桌面型三轴数控雕刻加工设备结构设计

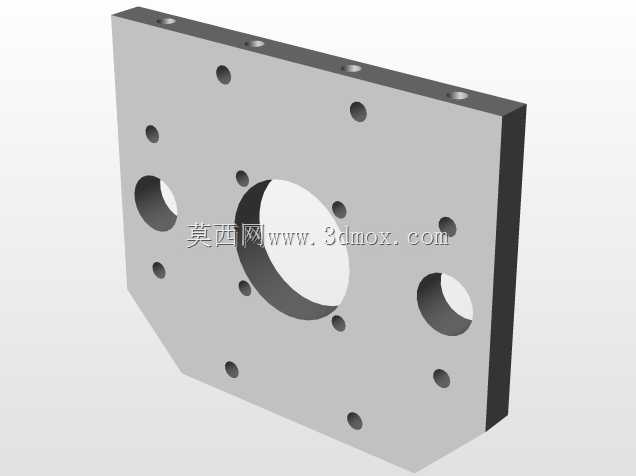

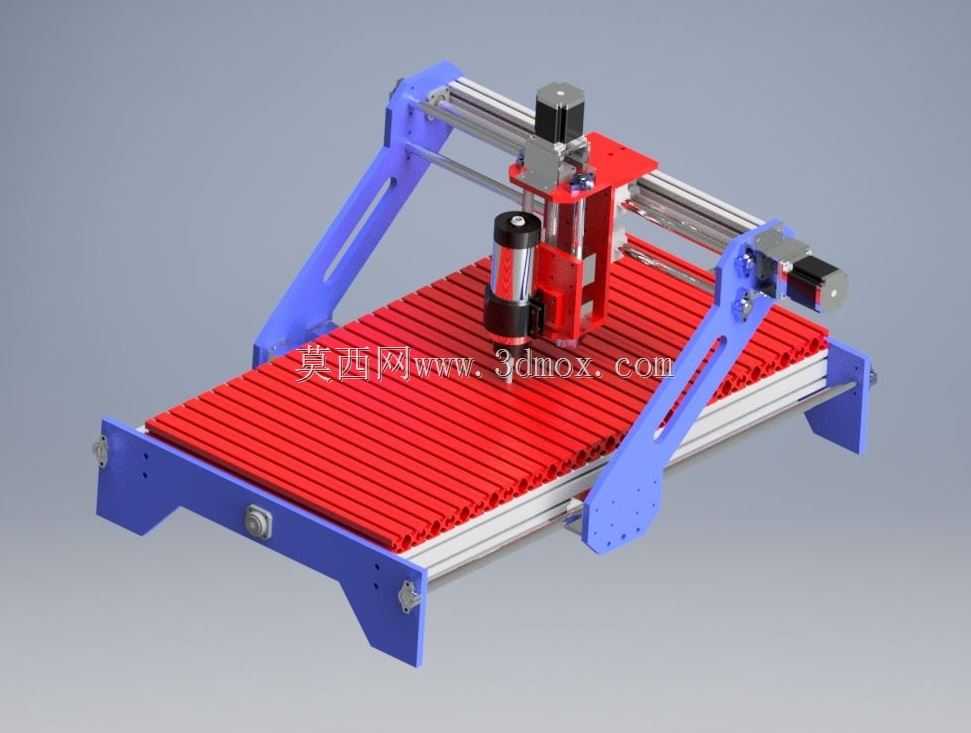

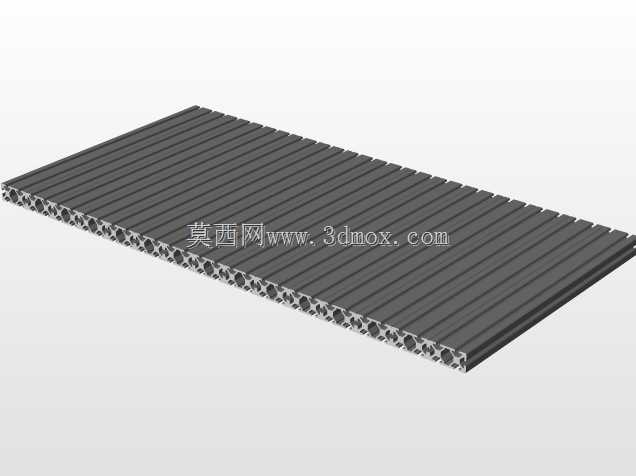

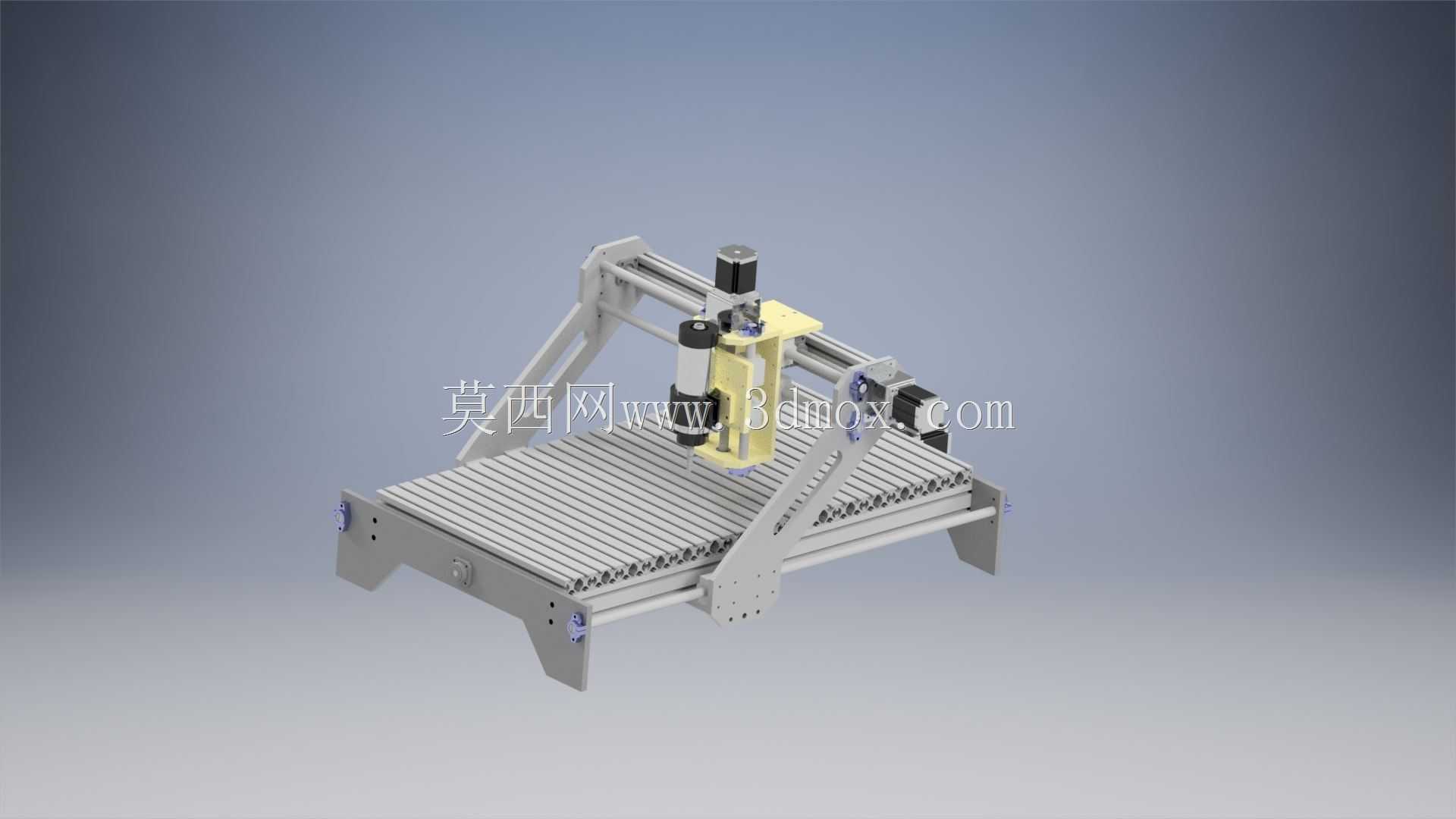

这款三轴数控加工设备主要面向小型加工场景与个人DIY加工需求，可放置于常规工作台面使用，适配小型工坊、创客空间、教学实训等多种应用场景，能够完成软金属、亚克力、木材、PCB板等多种材质的平面铣削、雕刻、钻孔、轮廓切割等加工作业，填补了大型工业机床无法覆盖的小尺寸、小批量、个性化加工需求空白。设备采用经典的动龙门式结构布局，加工台面为固定式设计，有效避免了移动台面带来的载重限制与加工精度波动，Y轴方向采用双直线导轨搭配同步传动结构，保障龙门架沿Y向移动时的平行度与运行平稳性，X轴传动组件集成于龙门横梁之上，搭载主轴安装滑座实现X向的精准进给，Z轴滑台垂直布置于X向滑座前端，可带动主轴完成垂直方向的进刀与退刀动作，三个运动轴的配合可覆盖加工台面范围内全区域的三维轨迹加工。在功能设计上，设备的主轴采用高速电主轴配置，可适配不同直径的铣刀、雕刻刀、钻头等加工刀具，通过控制系统发送的脉冲信号可精准控制各轴的进给速度、移动距离与主轴转速，可根据不同加工材质的特性匹配对应的加工参数，既可以完成精细的图案文字雕刻作业，也可以完成一定深度的铣削开槽、零件外形切割加工。设计过程中充分考虑了小型设备的安装边界与使用便利性，整体机架采用板式拼接结构，两侧的三角形支撑臂为龙门导轨提供稳定的支撑基础，可有效抵消加工过程中产生的切削振动，提升加工过程的稳定性；加工台面采用平行铝型材排布结构，既可以通过T型螺母搭配压块固定待加工工件，也可适配专用的工件夹具，台面的镂空结构可及时排出加工过程中产生的切屑，避免切屑堆积影响加工精度。设备的所有传动部件均预留了润滑与调节间隙的结构，日常维护时可快速调整导轨与传动组件的预紧力，长期使用也能维持稳定的加工精度，整体结构紧凑，不需要额外的大型安装基础，接通电源与控制系统即可投入使用，对于小尺寸零件的打样加工、个性化文创产品制作、教学演示数控加工原理都有很高的适配性，结构上预留了扩展安装位，后续可根据使用需求加装冷却系统、吸尘装置、自动对刀仪等辅助配件，进一步拓展设备的加工能力与适用范围。
