桌面级小型三轴数控雕刻加工设备结构

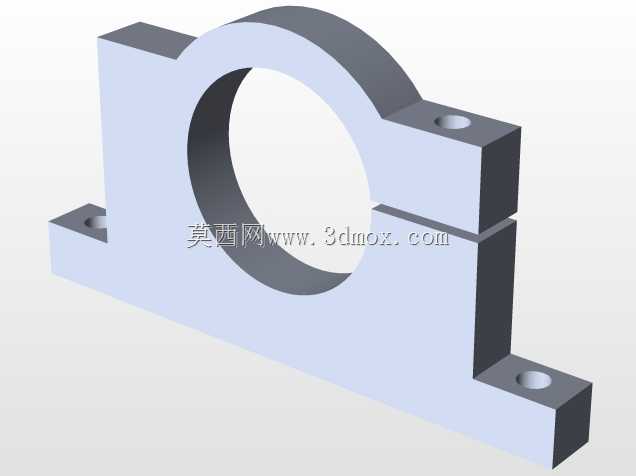

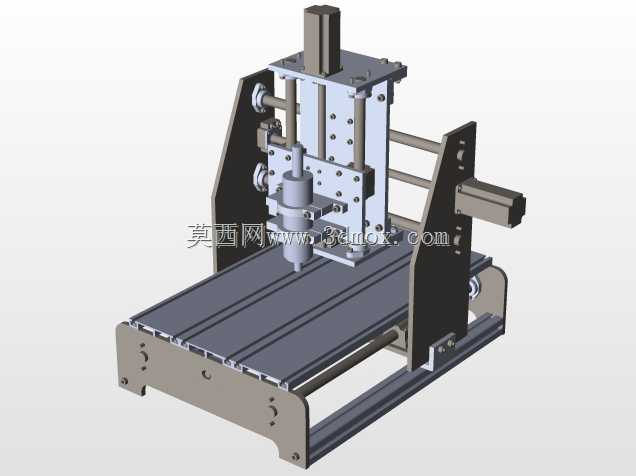

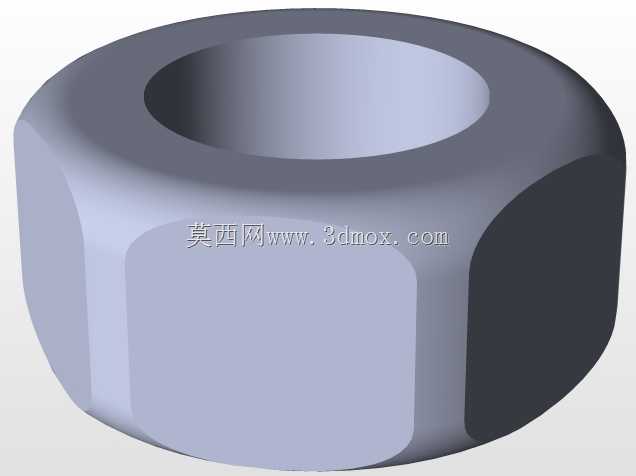

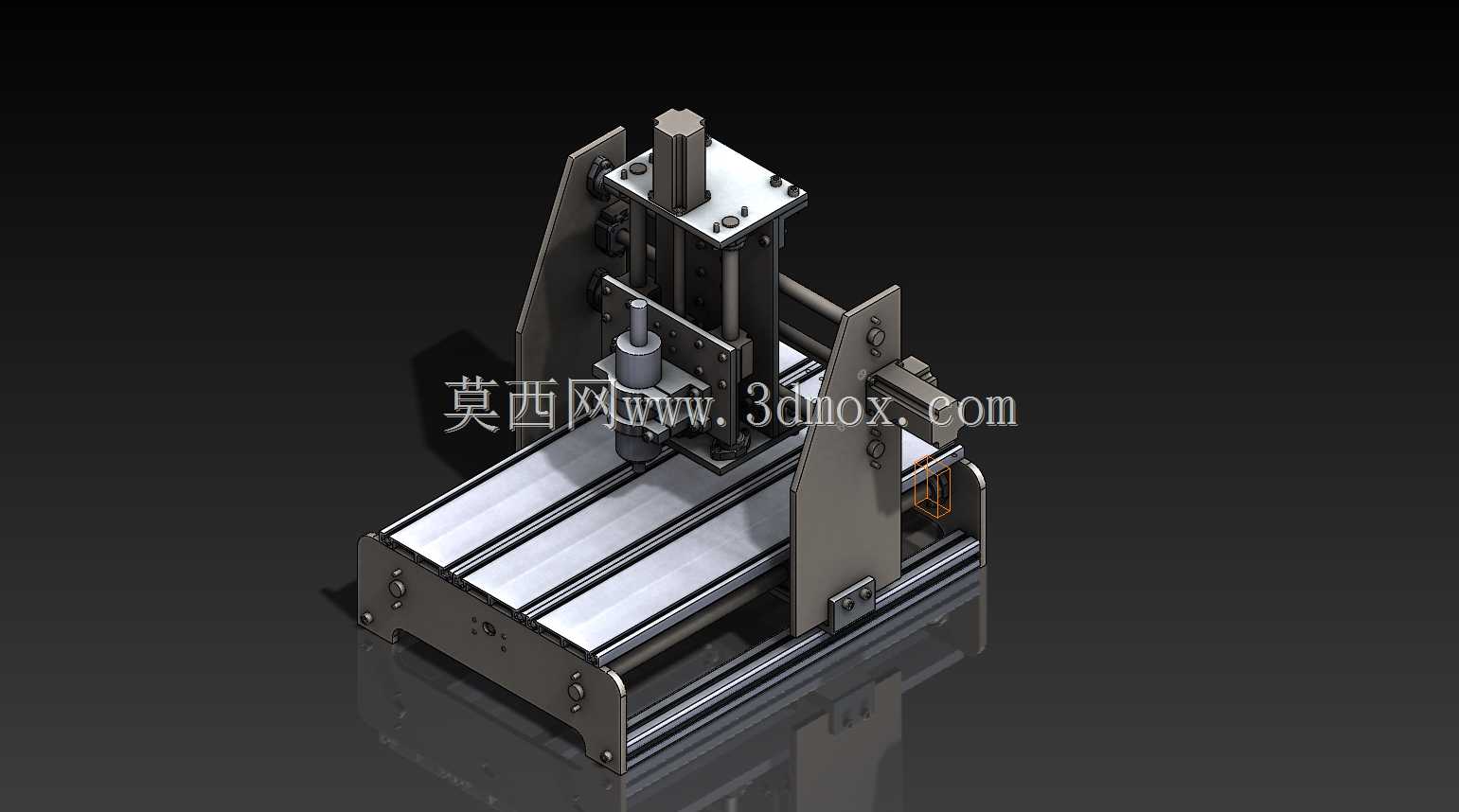

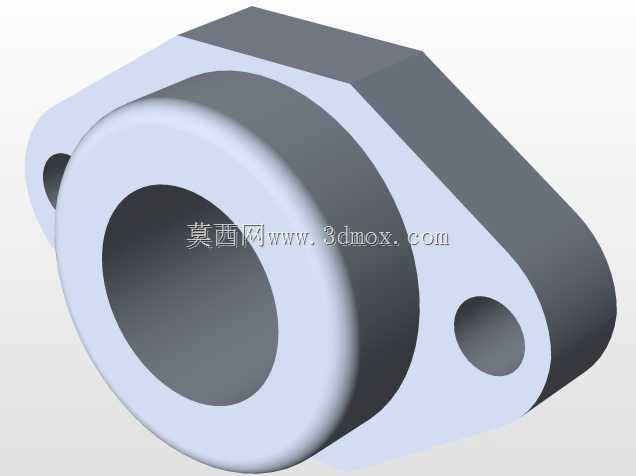

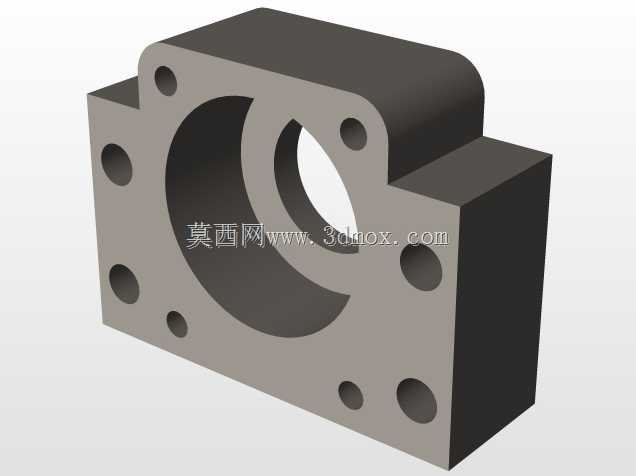

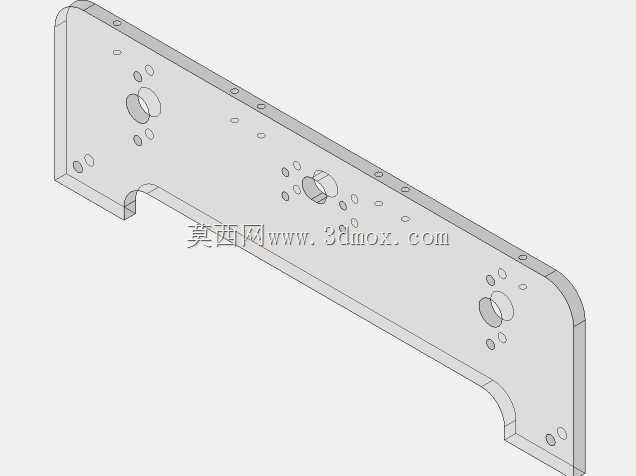

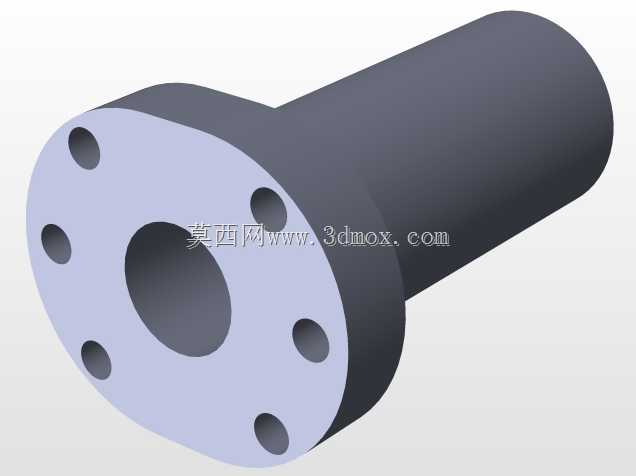

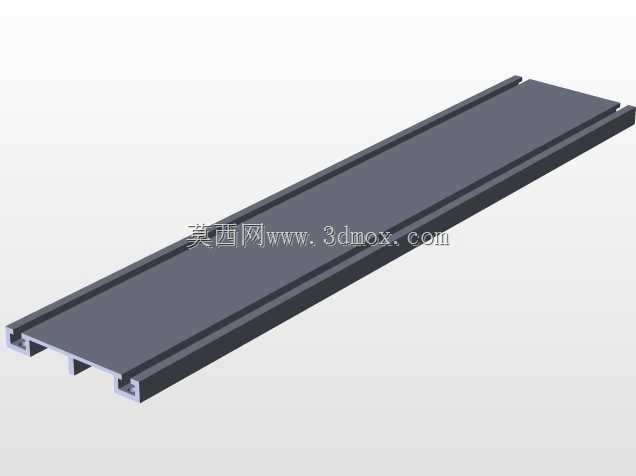

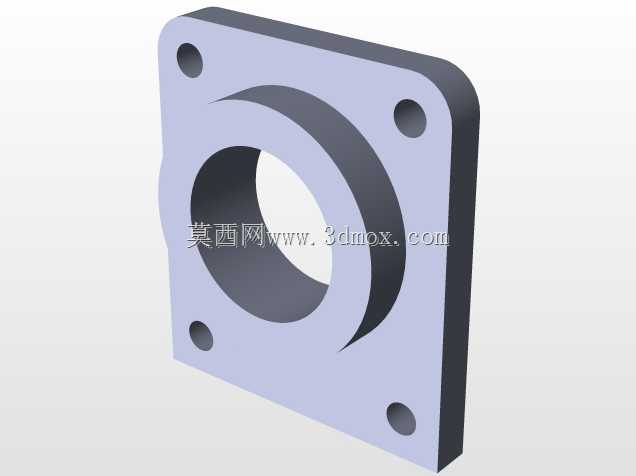

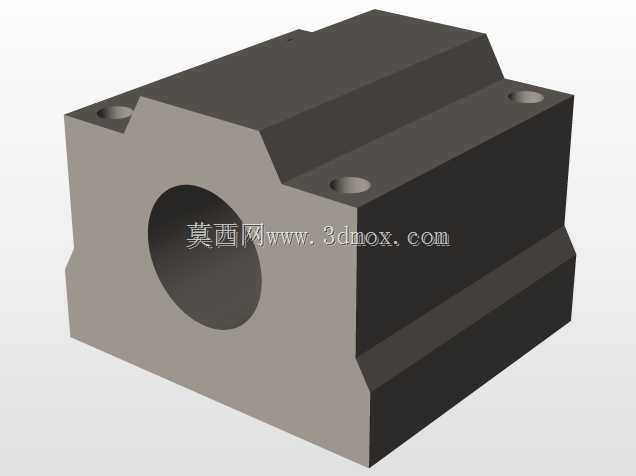

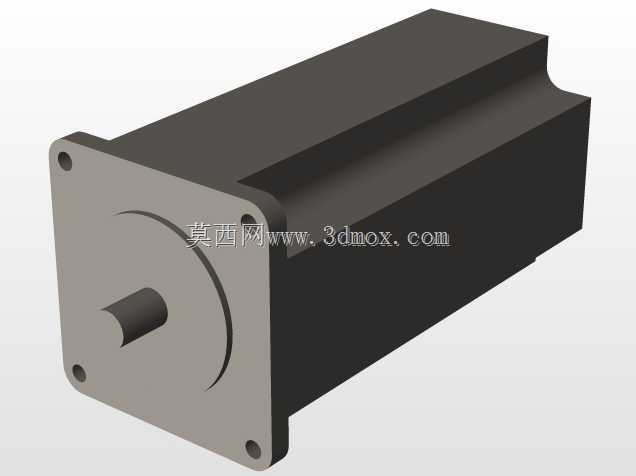

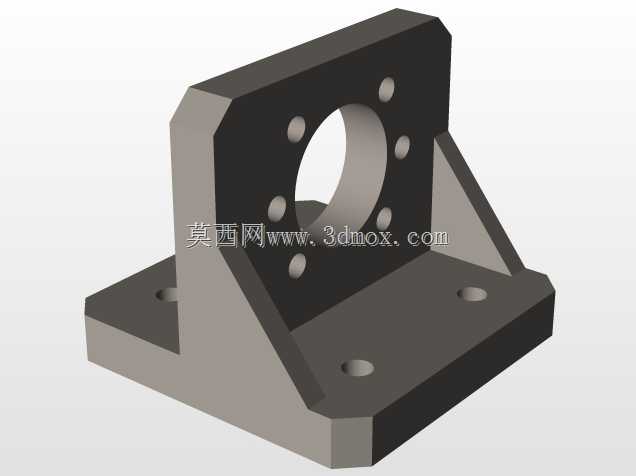

这款小型三轴数控加工设备主要面向小型加工场景与个人DIY加工需求，可放置于常规工作台面使用，适配小尺寸工件的雕刻、铣削、钻孔等加工作业，能够处理软金属、塑料、木材、亚克力等多种常见加工材料，在文创产品定制、小型零件打样、教学实训、个人手工创作等场景中都能发挥稳定作用，相比大型工业机床占用空间更小，部署灵活，不需要复杂的场地改造即可投入使用。设备整体采用龙门式结构布局，底部以平行布置的双直线导轨作为Y轴运动基础，搭配铝型材搭建的承载平台，既保证了基础结构的刚性，又控制了整体自重，工作台面预留了标准的工件装夹槽位，可适配通用的夹具、压板等装夹配件，方便不同外形的工件快速固定。X轴运动组件横跨于Y轴两侧的立式支撑座上，采用双滑块导轨搭配传动丝杆的结构，保证横向运动的平稳性，避免运动过程中出现偏摆影响加工精度。Z轴垂直布置于X轴滑台上，集成了主轴安装位与升降传动结构，可根据加工需求适配不同功率的高速主轴，实现垂直方向的进给运动，完成不同深度的加工作业。整体结构的安装边界紧凑，长宽尺寸控制在常规桌面可容纳的范围内，高度适配常规室内作业空间，不需要额外加高作业台面即可操作。设计过程中优先考虑了结构的易组装与易维护性，所有支撑件、传动件都采用标准化的工业配件，后期更换易损件、调整传动间隙都十分便捷，走线槽预留于结构侧边，可规整布置电机控制线、主轴电源线，避免运动过程中线路干涉。各轴的限位开关安装位都做了预留设计，用户可根据自身需求加装限位装置，提升设备运行的安全性，主轴安装位采用通用夹装结构，可兼容市面上多数同规格的风冷、水冷高速主轴，满足不同加工材质的转速需求。设备的传动结构采用丝杆传动搭配线性导轨的组合，相比皮带传动拥有更高的传动精度与重复定位精度，能够满足小型精密零件的加工要求，立式支撑座采用加厚板材加工，与底部导轨、横梁的连接位置都做了加强处理，减少加工过程中的震动，提升加工表面的光洁度。
