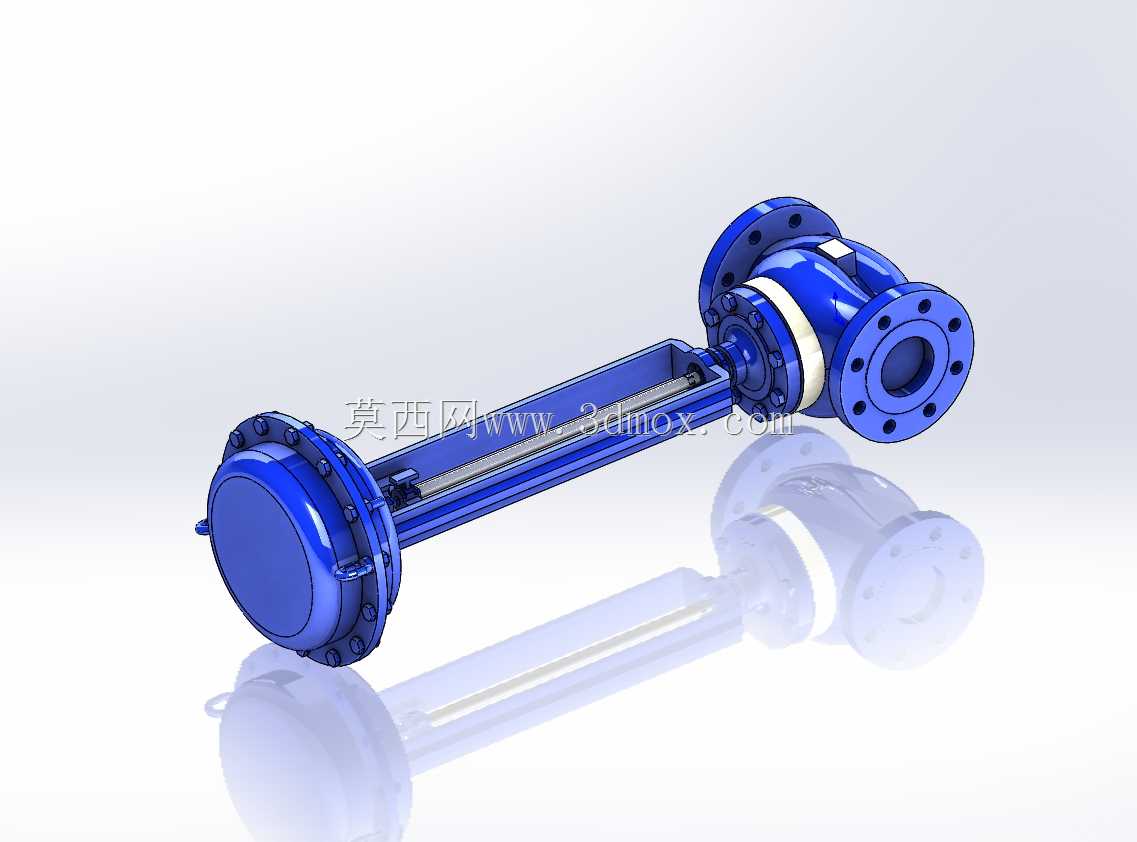

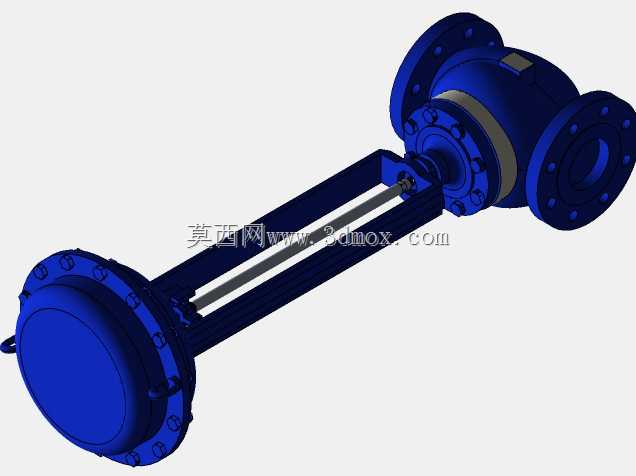

DN100-300气动薄膜式调节阀结构设计

这款调节阀主要面向化工、市政供水、暖通循环、油气输送等工业管道场景，作为流体管路系统的核心控制部件，承担着调节管路内介质流量、压力、液位的核心作用，可适配清水、油品、低腐蚀性化工流体等多种介质工况，在生产流程的工艺参数调控、管网系统的压力平衡、终端负荷的动态匹配环节都能发挥稳定作用。产品采用气动薄膜驱动的结构形式，长行程的执行机构搭配直通式阀体布局，执行机构端通过膜片感应气压信号输出线性推力，带动阀杆沿轴向做直线位移，进而改变阀芯与阀座之间的流通截面积，实现对介质参数的连续精准调节，相比手动阀可接入自动化控制系统完成远程调控，响应速度快、调节线性度优异，可适配不同工况下的连续调节需求。设计阶段充分考虑工业现场的安装与维护需求，阀体两端采用标准法兰连接结构，法兰盘的螺栓孔位、密封面尺寸均匹配对应通径的通用管路安装标准，无需额外加工转接件即可直接对接同规格工业管道；整体结构沿轴向呈直线布局，执行机构与阀体同轴布置，既保证了阀杆传动的同轴度，减少运行过程中的卡滞风险，也压缩了径向安装占用空间，可适配空间紧凑的管廊、设备间安装场景。外形尺寸上，产品通径覆盖DN100至DN300区间，不同通径规格对应匹配的执行机构尺寸、法兰间距均做了标准化适配，安装边界清晰，现场施工时可直接根据管路通径匹配对应规格，无需额外校核连接尺寸。结构细节上，阀杆采用密封填料结构实现动密封，避免介质沿阀杆泄漏；阀体流道做了平滑过渡设计，减少介质流经时的压损与湍流扰动，降低运行过程中的振动与噪音；执行机构外壳采用密闭式结构，可抵御工业现场的粉尘、轻微溅水侵蚀，提升复杂工况下的运行可靠性。产品可根据实际工况需求选配不同流量特性的阀芯，适配等百分比、线性等不同调节特性要求，满足不同工艺场景的调控精度需求，整体结构兼顾了调节性能、安装便利性与运行稳定性，可覆盖多数中低压工业管路的流体调节需求。
