法兰连接弹簧式泄压阀结构设计

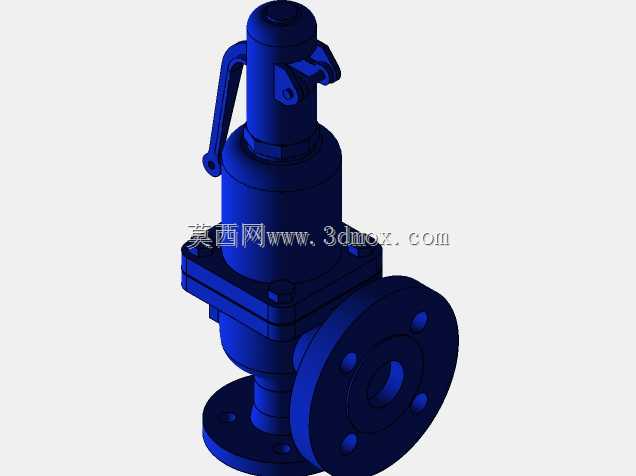

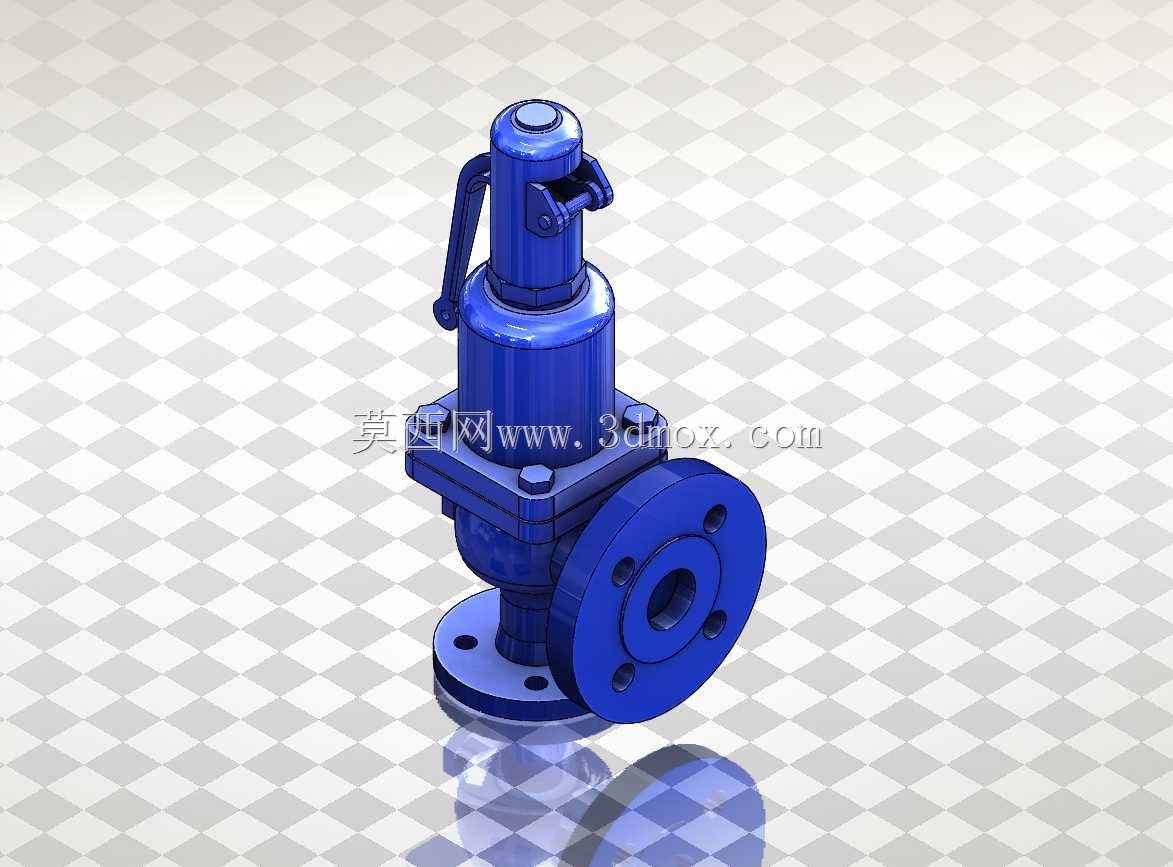

这款泄压阀主要应用于承压流体输送管路系统，在石油化工、市政供排水、热力管网、工业压缩空气系统等场景中承担核心的过压防护职责，当管路内部介质压力超过设定的安全阈值时，阀门会自动开启泄放多余压力，待系统压力回落至安全区间后自动闭合，避免管路、承压容器因超压发生破裂、泄漏甚至爆管事故，是承压流体系统中不可或缺的安全防护部件。从功能特性来看，该款泄压阀采用弹簧加载式结构设计，通过调整弹簧预紧力即可设定对应的开启压力，适配PN25到PN600级的压力工况，进出口采用法兰连接形式，入口通径DN25、出口通径DN40，这种进出口异径的设计能够在阀门开启时提供更大的泄放流通面积，保证超压介质可以快速排出，快速降低系统内部压力，同时法兰连接的形式也便于现场安装与后期维护拆卸，密封面采用硬质合金堆焊工艺，长期启闭冲刷下仍能保持可靠的密封性能，避免正常工况下出现介质内漏外漏问题。设计过程中优先考虑了工况适配性与动作可靠性，阀体采用流线型流道设计，减少介质流经阀体时的阻力损失，降低介质紊流对阀瓣的冲击，避免阀门出现非正常频跳、颤振问题；阀杆与导向套采用高精度间隙配合，保证阀瓣升降动作顺滑无卡滞，提升压力响应的灵敏度；顶部设置的手动提升扳手可以在设备定期校验时手动开启阀门，检查阀门动作是否顺畅，也可在应急工况下手动强制泄放压力。外形结构上整体为立式角式布局，进出口法兰呈90°垂直布置，安装时入口端垂直对接竖向或水平的主管道，出口端可对接泄压引流管路，将泄放的介质引导至安全回收区域或排放点，安装时需预留足够的上部操作空间，满足手动扳动提升扳手、后期调整弹簧预紧力的操作需求，阀体外部的连接螺栓采用对称均布设计，保证法兰连接受力均匀，避免局部应力过大导致密封失效，整体结构紧凑，安装边界清晰，能够适配多数工业管路的安装空间要求，无需额外定制复杂的安装转接件。
