遥控直升机旋翼桨叶平衡调校装置

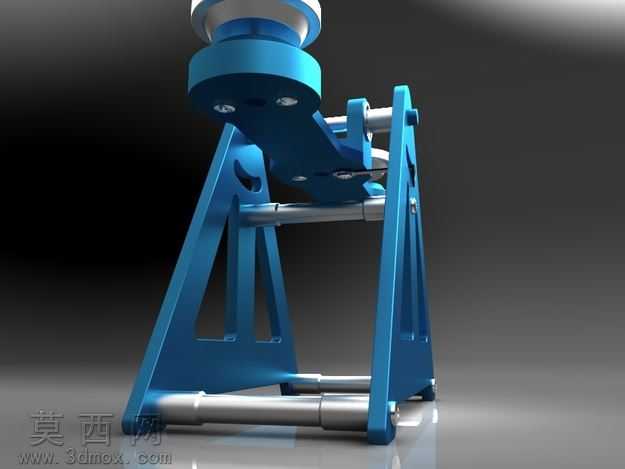

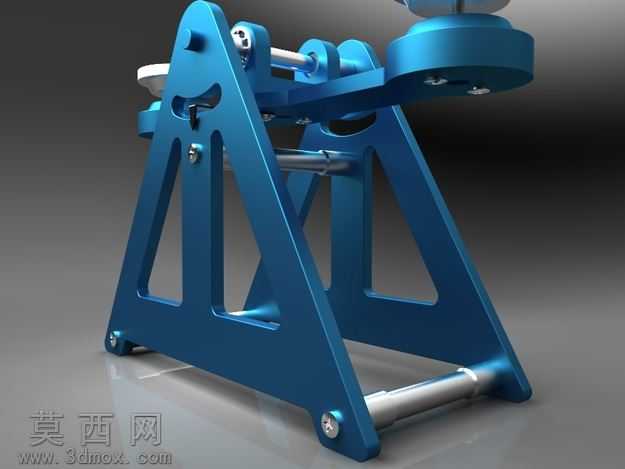

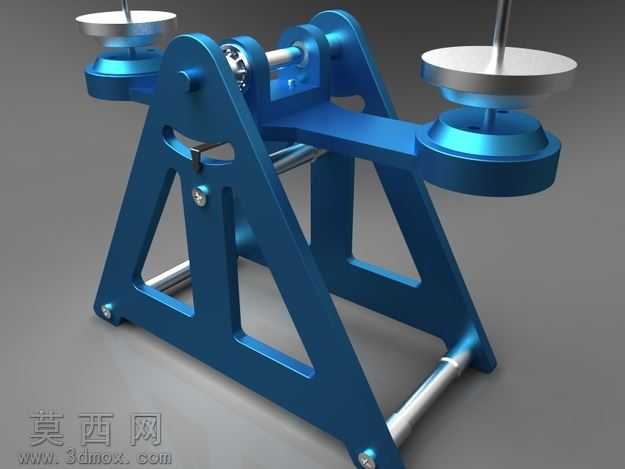

该装置为遥控直升机旋翼桨叶平衡调校专用工装，整体采用三维参数化建模完成全结构设计，建模过程中优先保证各运动副的装配精度，对支架、转轴、夹持座、配重调节组件等核心零件逐一完成尺寸链校核，确保各部件装配后无干涉、转动顺滑无卡滞。外观渲染阶段采用金属阳极氧化蓝作为支架主体材质表现，通过调整材质粗糙度、金属度参数还原硬质铝合金的哑光金属质感，转轴类零件采用抛光不锈钢材质，通过高光反射效果突出圆柱面的加工精度，底座支脚处添加橡胶防滑垫材质，通过漫反射弱高光的材质属性区分不同功能部件的材质差异。结构设计上采用A字型三角稳定支架作为主体承载结构，通过三角形力学结构提升整体刚性，减少调校过程中的结构形变带来的测量误差；横向设置双组平行转轴，分别对应桨叶夹持端与配重校准端，转轴两端采用高精度轴孔配合，保证转动时的同轴度，降低转动阻尼对平衡检测结果的干扰；夹持端设置可调节锁紧结构，能够适配不同规格的遥控直升机旋翼桨叶，无需额外更换夹具即可完成多尺寸桨叶的平衡检测。设计思路围绕航模玩家调校桨叶的实际需求展开，摒弃传统单轴平衡架稳定性不足的缺陷，通过加宽支架底座、优化重心位置提升装置放置时的稳定性，整体结构无冗余零件，在保证结构强度的前提下尽可能减轻装置自重，同时兼顾加工可行性，所有零件均采用常规机加工工艺即可完成生产，无需特殊定制加工设备，能够有效帮助航模爱好者快速完成旋翼桨叶的静平衡调校，消除桨叶重量差带来的飞行抖动问题，提升遥控直升机的飞行稳定性与操控手感。
