Tevo Tarantula 3D打印机2040铝型材加固连接结构

这套加固结构主要应用于桌面级FDM 3D打印机的机架升级场景，针对Tevo Tarantula机型原厂2040铝型材框架在长期高速打印过程中容易出现的框架晃动、Z轴垂直度偏移、十字光轴走位精度不足等痛点设计，能够有效提升整机框架的结构刚性，减少打印过程中因机架共振带来的层纹、错层、尺寸偏差等打印质量问题，同时也可适配其他采用2040欧标铝型材搭建框架的DIY类3D打印设备、小型桌面自动化设备的机架加固需求。

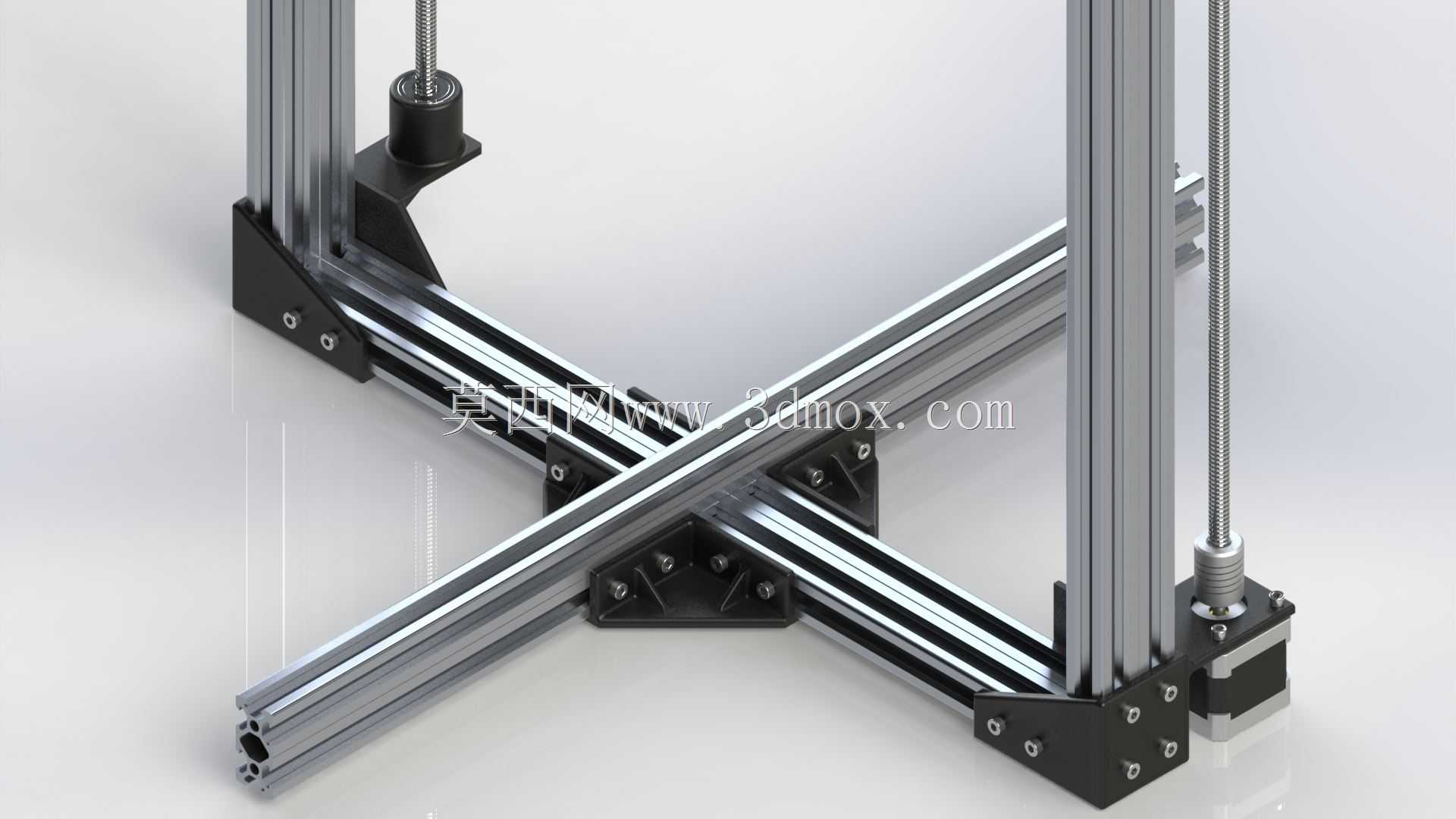

从实际用途来看，该结构通过在铝型材十字交叉节点、垂直型材与水平型材的直角连接位置加装高强度连接角件，替换原厂仅依靠型材槽内螺母单点固定的薄弱连接方式，将型材之间的受力从单点受力转变为多面贴合的面受力，分散打印过程中运动部件快速移动带来的冲击载荷，避免长期使用后型材连接位置出现松动移位，保障设备运动精度的长期稳定性，尤其适合加装了双Z轴升级、高速打印套件的改装机型使用，能够承载更高的运动速度与更大的打印负载。

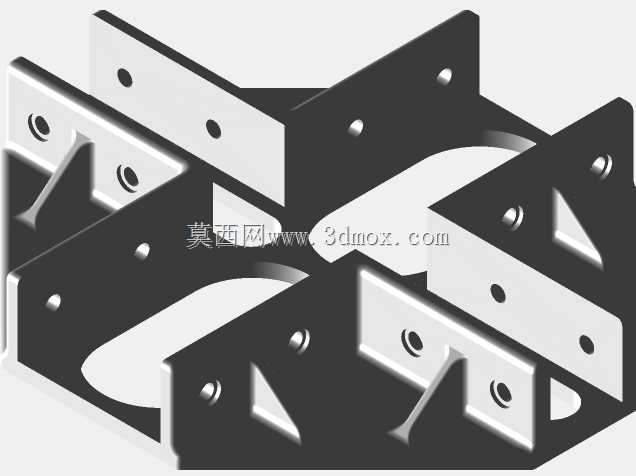

在功能特性上，这套加固件完全贴合2040铝型材的截面尺寸设计，角件的每个连接面都预留了对应型材槽位的安装孔位，安装时不需要对原有铝型材进行切割、打孔等二次加工，直接利用型材自带的T型槽搭配T型螺母与内六角螺丝即可完成固定，安装过程简单易操作，普通用户即可自行完成升级；角件采用直角加强筋结构设计，在控制整体重量的前提下最大化提升抗扭、抗弯性能，不会给机架带来额外的过重负载，同时所有安装孔位都做了沉头设计，螺丝锁紧后表面平整，不会突出干涉其他运动部件的运行路径。

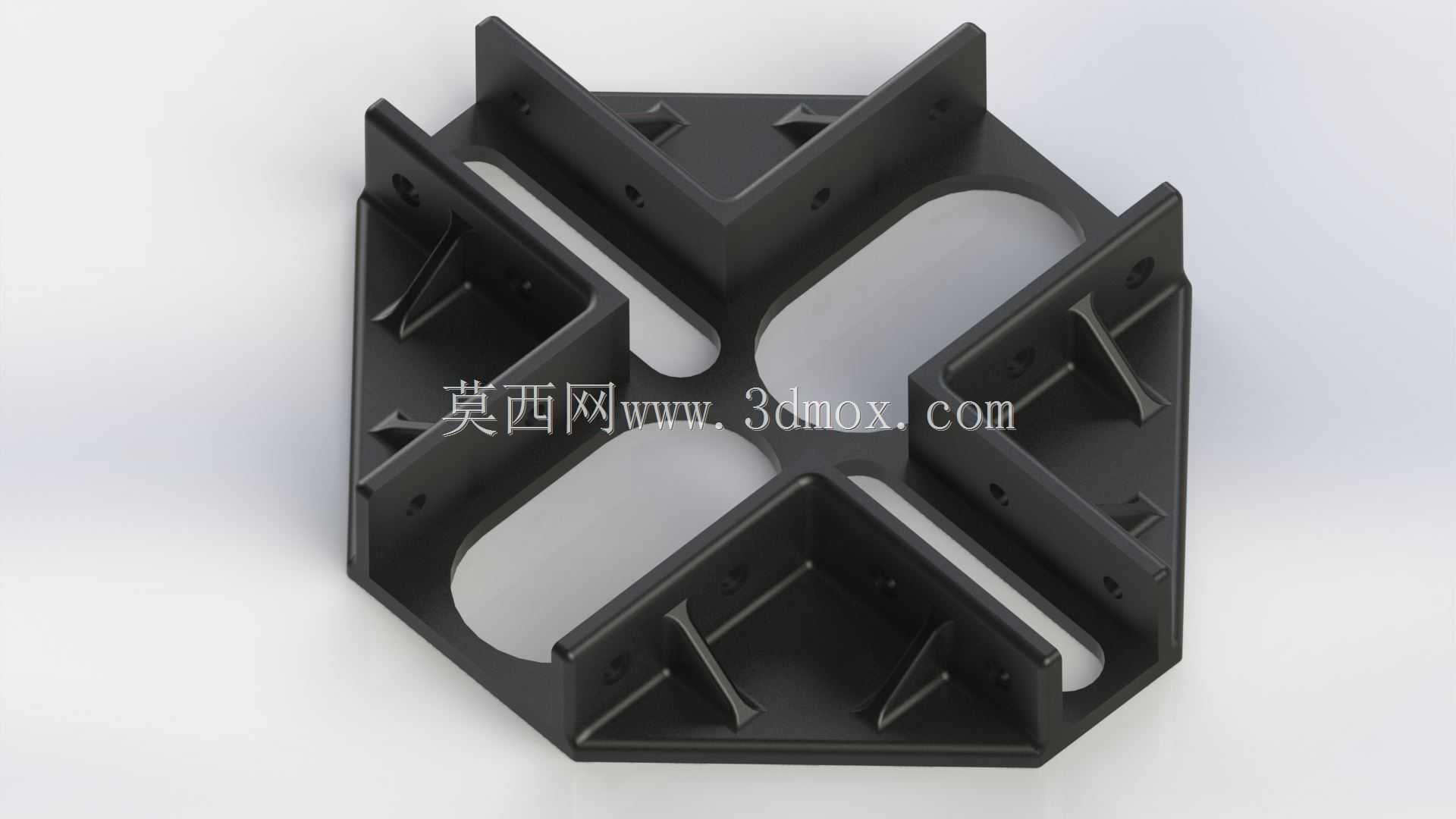

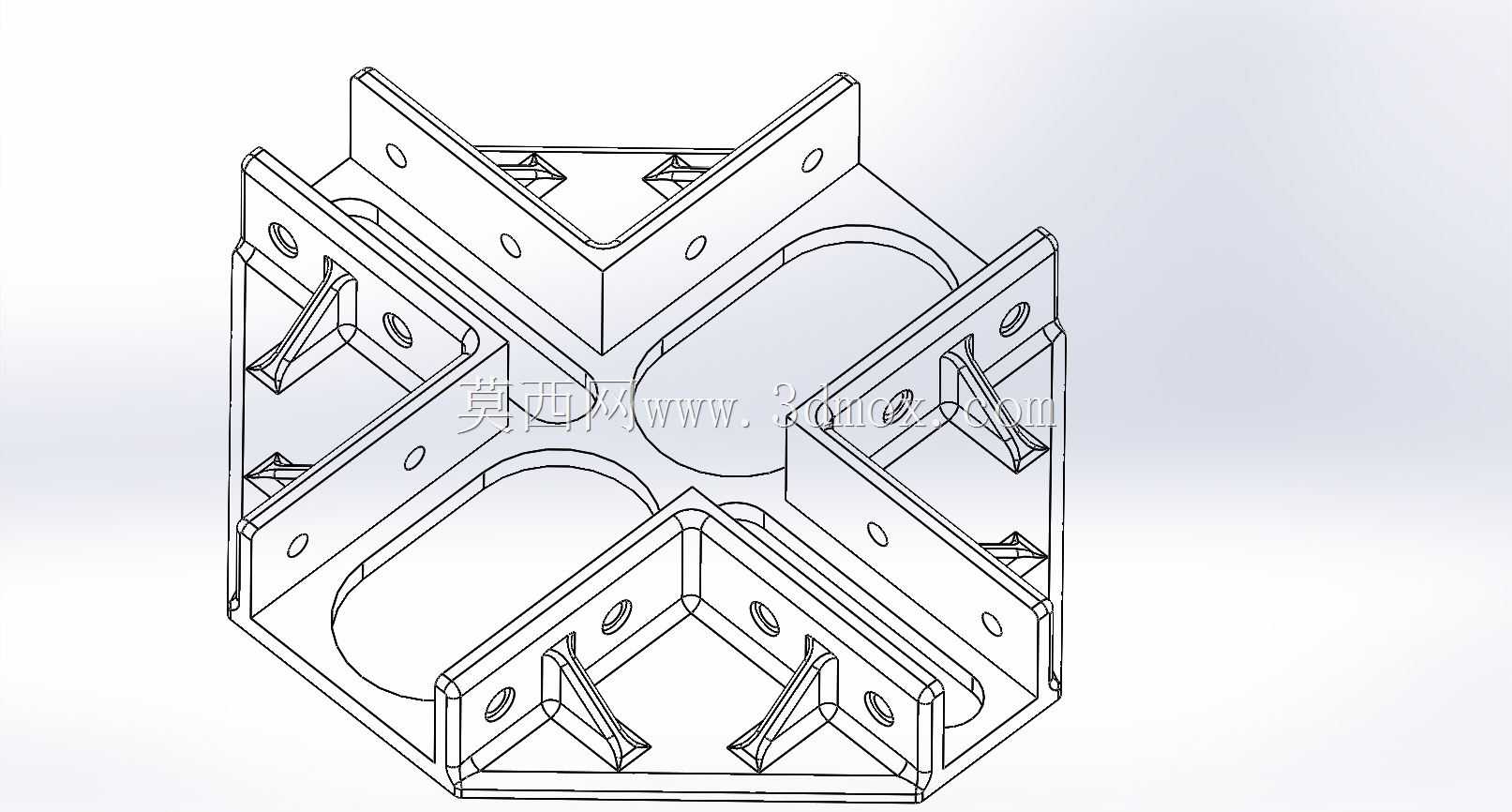

设计思路上，这套结构优先保留了原有设备的安装兼容性，所有加固件的安装位置都避开了原有设备的丝杆安装位、同步带走位路径、电机安装座、限位开关触发位置，不需要改动原有设备的任何零部件布局，直接加装即可；针对十字交叉的型材节点，设计了四面贴合的十字连接座，能够同时固定四根交汇的型材，相比单独使用多个直角角件拼接的加固方式，连接整体性更强，定位精度更高，避免多个角件拼接带来的累积安装误差。

从安装边界来看，所有加固件的厚度都控制在8mm以内，安装后不会超出2040铝型材的外轮廓边界，不会增加原有设备的整体占地面积，垂直方向的角件高度适配原厂脚轮与底部封板的安装空间，不会影响设备原有调平螺母、底部走线的布置，Z轴位置的加固件特意避开了丝杆的运动行程，不会与Z轴螺母座、丝杆固定座产生运动干涉，完全适配原厂设备的所有运动行程范围。
