小型多旋翼飞行载具避震机架结构设计

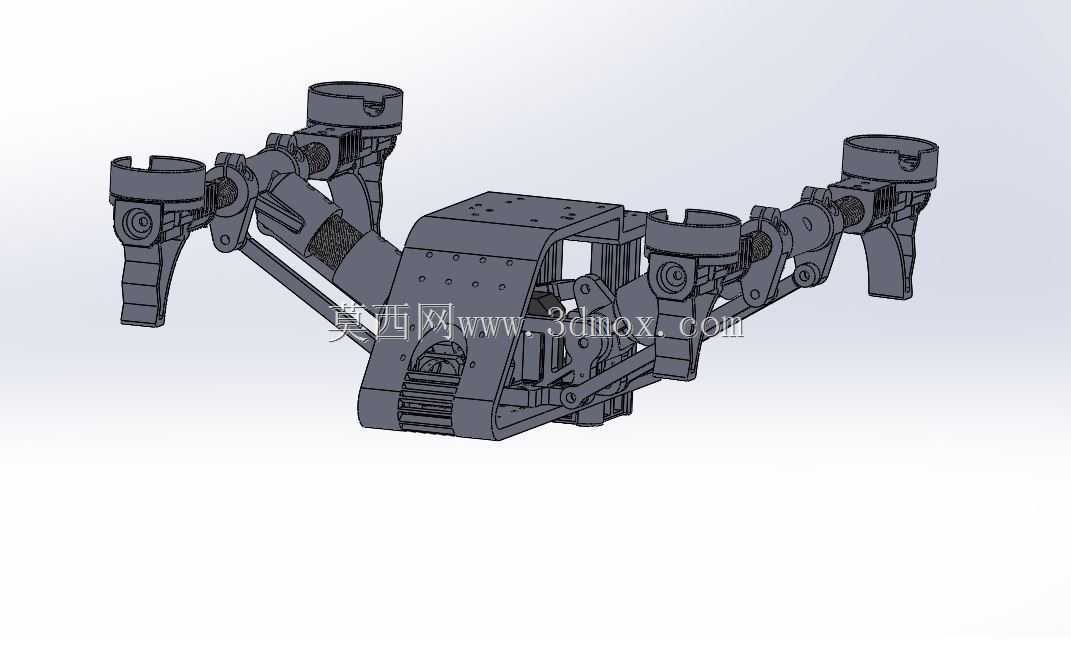

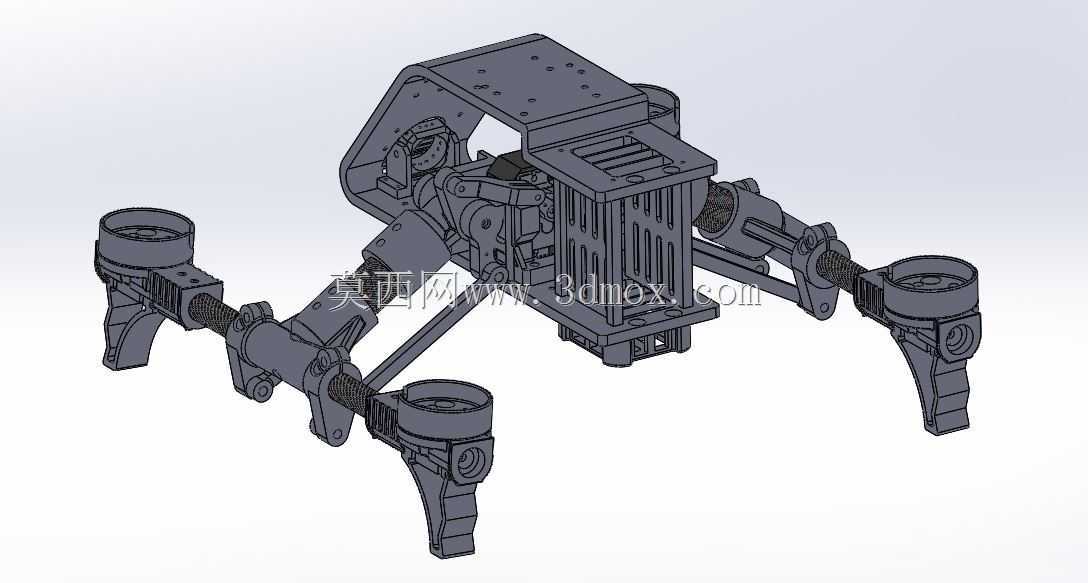

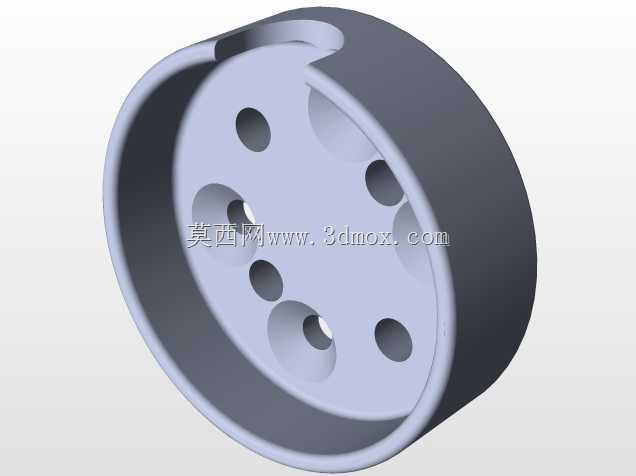

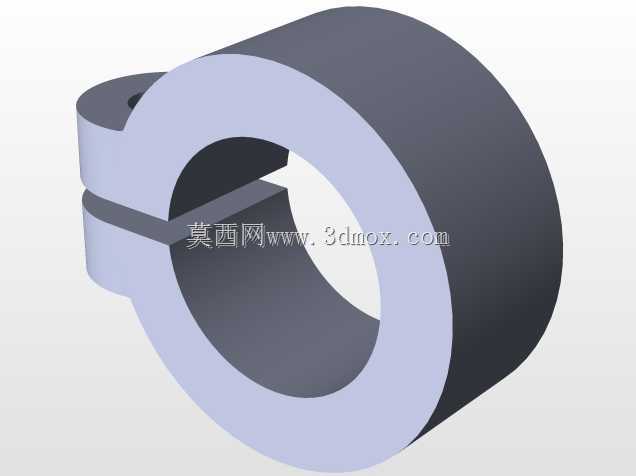

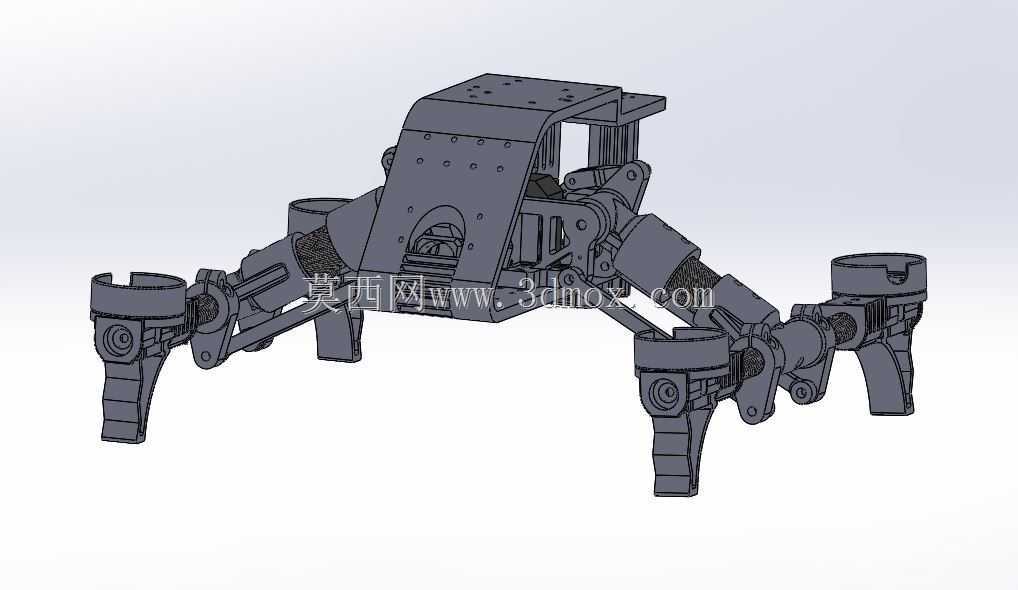

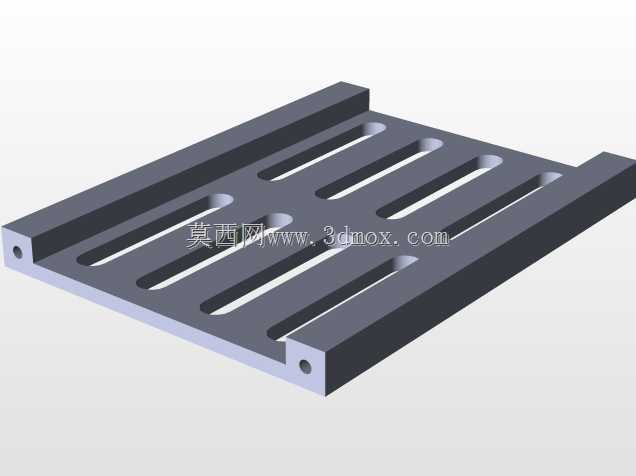

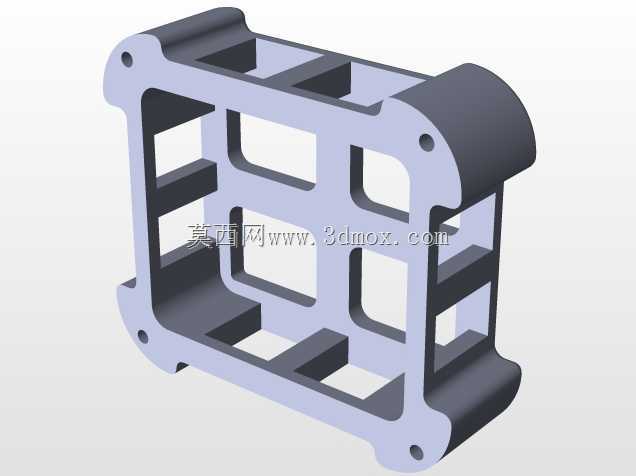

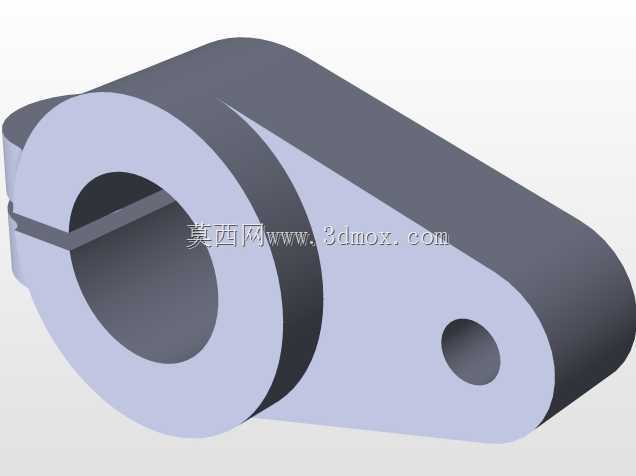

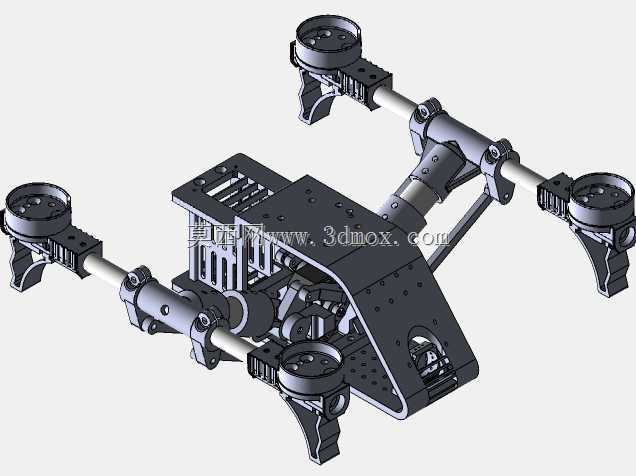

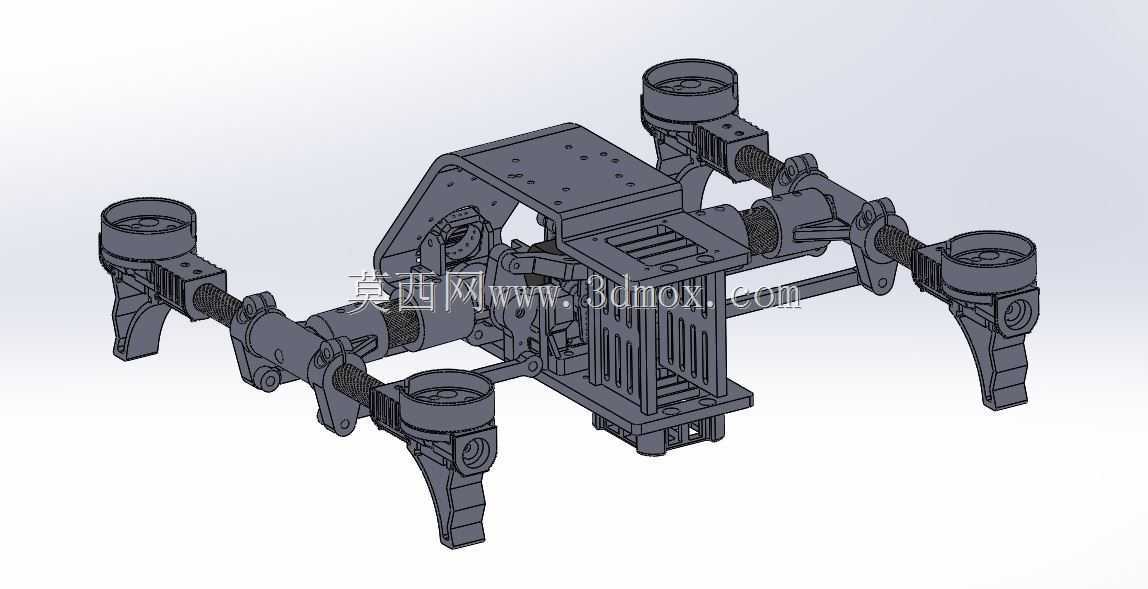

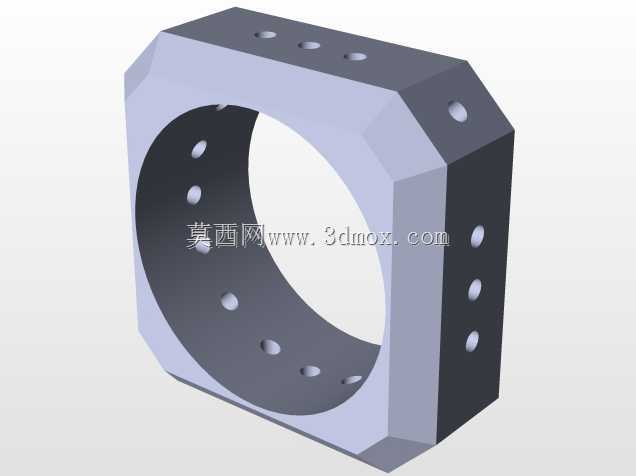

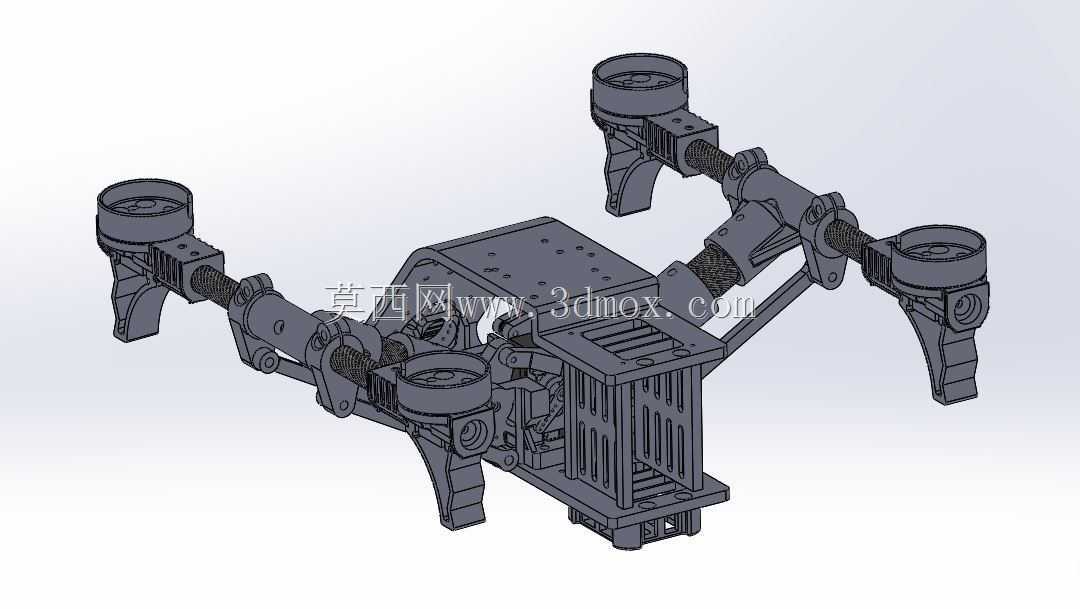

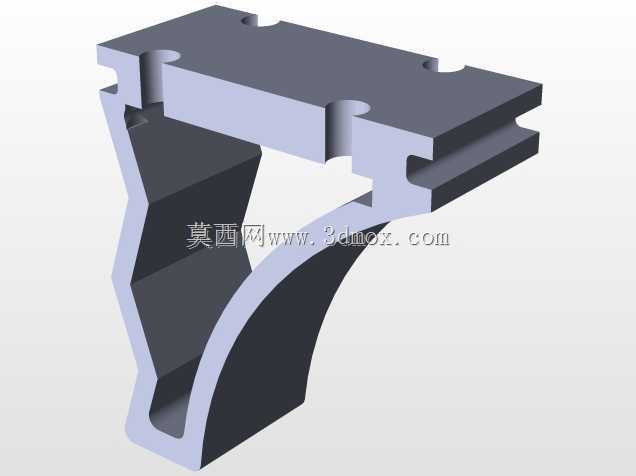

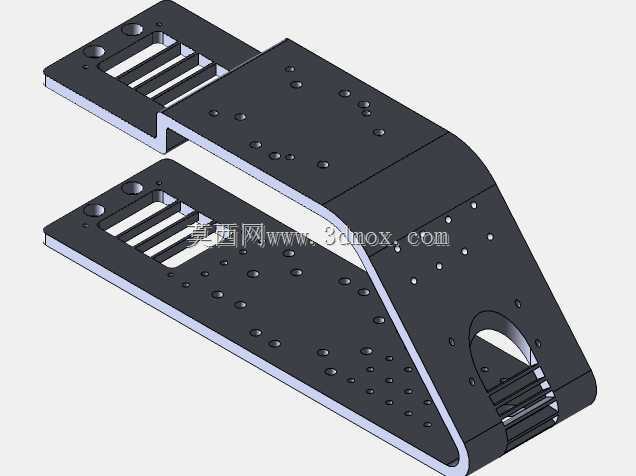

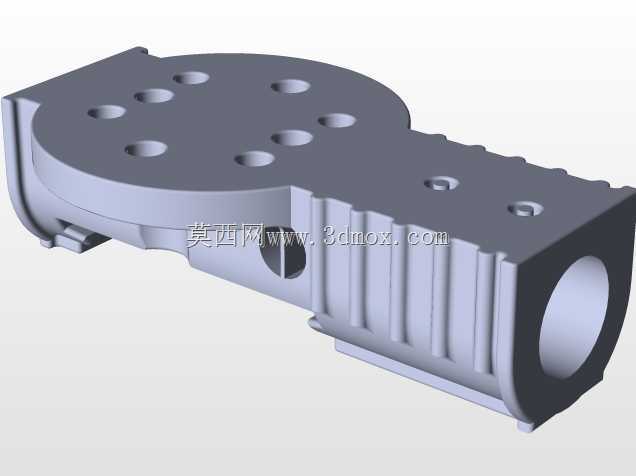

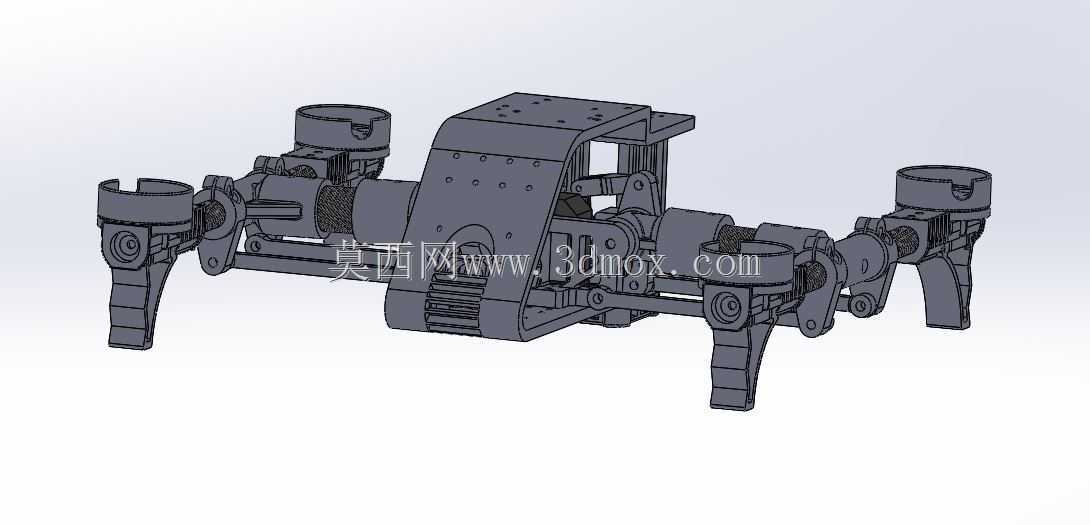

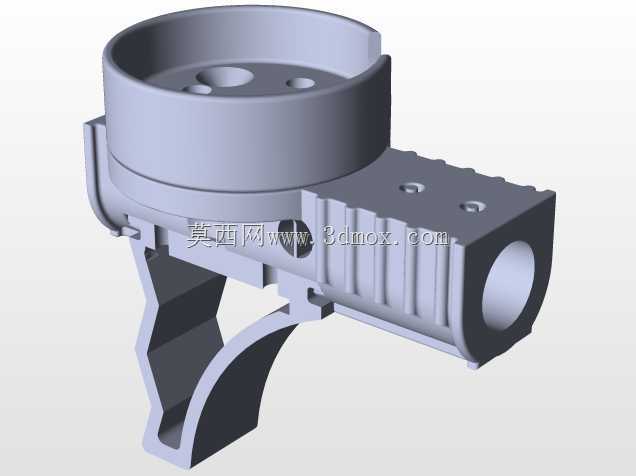

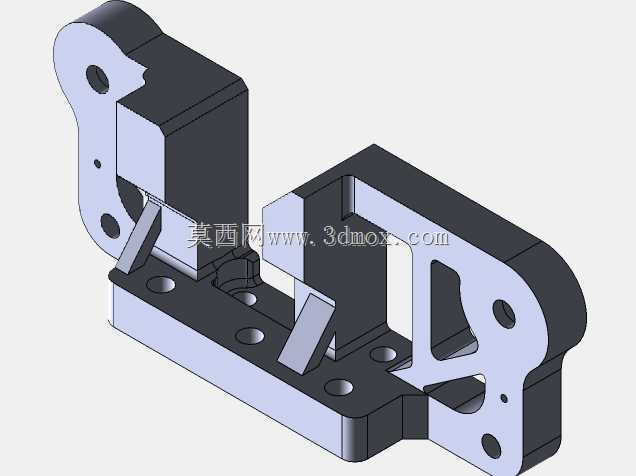

该结构为小型多旋翼飞行载具的核心承载机架，主要面向室内外低空作业、教学科研实验、轻量化航拍挂载等应用场景，可适配小尺寸动力套装，满足小载荷飞行任务的结构支撑需求，能够在非铺装路面起降、低空穿越存在小幅紊流的空域时，通过自身结构形变抵消部分冲击与振动，降低机身核心舱段的受力波动，保护舱内搭载的控制元件、传感模块与任务载荷。从实际用途来看，该机架作为整套飞行系统的安装基体，承担着动力单元固定、载荷舱承载、起落冲击缓冲、飞行姿态受力传递的核心作用，区别于传统刚性一体机架，该结构在机臂与中心舱的连接位置、机臂与动力安装座的衔接位置均设置了铰接式缓冲结构，可在起降触地、飞行遇气流扰动时产生可控的小幅度形变，吸收瞬时冲击能量，避免刚性连接位置受冲击出现应力断裂，同时减少振动向中心舱的传递，提升舱内元件的工作稳定性。在功能特性层面，该机架采用分体式铰接布局，六个机臂沿中心舱周向均匀分布，每个机臂末端设置独立的动力安装座，可适配对应规格的动力单元；中心舱为框架式镂空结构，在保证结构强度的前提下尽可能降低自身重量，舱内预留了规整的安装空间，可布置飞控板、电池、信号接收模块等核心元件，框架的镂空设计同时可为舱内元件提供充足的散热流通空间；机臂段设置了长度调节结构，可根据实际动力配置、载荷重量小幅调整机臂有效长度，适配不同的转动惯量需求，优化飞行操控手感。从设计思路来看，该结构优先兼顾轻量化与抗冲击性能，整体采用等强度设计逻辑，在受力较大的铰接位置做了局部加厚与加强筋布局，在受力较小的舱壁、机臂非连接位置做了镂空减材处理，在控制整体重量的前提下保证各位置的结构强度满足飞行受力要求；铰接位置的转动阻尼经过匹配设计，既能够在受冲击时产生转动缓冲，又不会在正常飞行过程中出现非必要的晃动，保证飞行姿态的可控性；起落支撑结构与机臂末端整合设计，无需额外加装独立起落架，进一步降低整机重量，同时支撑脚的角度经过优化，可保证起降时的支撑稳定性，避免侧翻。在外形尺寸与安装边界层面，该机架整体为中心对称布局，中心舱的安装孔位按照通用小型飞控、标准规格电池的安装尺寸预留，可直接适配市面主流的小型飞控硬件与动力电池；机臂末端的动力安装座预留了对应规格的安装孔位，可匹配同规格的动力单元，安装时无需额外打孔改装；机臂展开后的整体回转尺寸适配小尺寸飞行场景的空间要求，收纳时可通过铰接结构小幅收转机臂，减少收纳占用空间；起落支撑脚的触地位置低于中心舱底部，可保证起降时中心舱底部不会与地面直接接触，预留足够的安全间隙，避免舱底元件被地面凸起剐蹭损伤。
