商用车轮毂夹持搬运工装结构

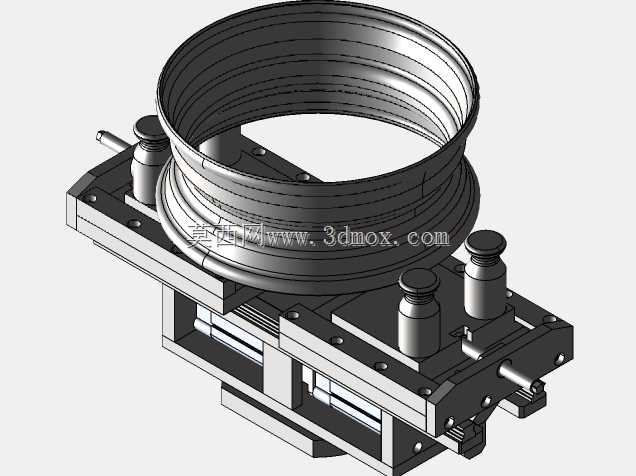

　　这套夹持工装主要面向商用车轮毂在加工、检测、码垛及工序转运中的自动取放需求，结构围绕大直径环形工件的稳定承托和定心约束展开。上部环形区域对应轮毂外缘或轮辋轮廓，采用多段接触与限位组合，避免单点夹持造成局部变形；下部为直线驱动和导向承载单元，可将执行机构的伸缩动作转化为夹爪或承托部件的同步开合。

　　从实际产线布置看，该类机构常安装在机器人末端、桁架机械手或专用上下料工位上，用于车床加工前后、热处理后流转、涂装线搬运以及成品轮毂码垛。轮毂属于薄壁盘套类零件，外圆尺寸大、轴向宽度有限，若仅依靠侧面夹紧，搬运加速、翻转或停顿时容易出现偏摆。模型中下部平台、立柱和顶部环形约束共同形成包络式支撑，使工件重心落在承载区域内，提升高速移载时的可靠性。

　　设计思路上，机构将承载、定位和夹紧分开处理。底部板式基座承担整体刚性并提供与外部自动化设备连接的安装面；两侧导向元件保证运动部件沿固定方向往复，减少偏载引起的卡滞；立式支柱和可调压块用于限制轮毂轴向位置，适配不同轮辋宽度；顶部开口圆环则提供较大的接触半径，在不遮挡轮毂主要加工面的情况下完成稳定托持。对于需要频繁换型的生产线，可通过更换接触块、调整限位柱位置或改变驱动行程来覆盖相近规格的轮毂。

　　外形边界方面，模型整体呈下部矩形平台、上部大直径圆环的叠加布局。下部宽度需预留驱动元件、导轨和检测开关的安装空间，上部圆环直径接近被夹持轮毂的外径范围，因此在工位规划时要重点核对夹具进入机床、料架或周转箱时的侧向间隙。安装面应保持与机械臂法兰或移载横梁同轴，螺栓孔位需承受工件重量及启停惯性带来的弯矩。气路或电路走线宜沿基座侧边固定，并在活动关节处保留弯曲余量，防止反复开合后磨损。

　　结构细节中，圆柱压头、销轴、滑块和连接板均按可装配关系建模，便于在三维环境中检查开合行程、干涉位置和维护空间。环形件下方留出的空腔可避让轮毂凸出结构，也为传感器检测工件是否到位提供位置。实际选型时，需要结合轮毂质量、外圆直径、接触面摩擦系数和搬运节拍校核驱动力与夹持安全系数；若用于机床上下料，还应确认切屑、切削液对导向面和驱动元件的影响，并在结构上增加防护或吹扫空间。
