异形小件双色注塑成型模具结构

　　这套三维结构围绕小型异形外观件的注塑成型展开，模具采用上下分层的板件布局，外部可见定模座板、动模座板、支承板及导向构件，中间区域布置两组成型工位，用于在同一模架内完成带嵌件或双色特征的小件生产。实际应用场景多集中在消费电子配件、通讯终端小零件、手持设备外观件以及小型功能卡扣类产品的批量制造，这类零件通常外形狭长、曲面变化明显，外观面不允许有明显熔接痕和顶出痕迹，因此模具在型腔布置、分型选择和冷却走向上都需要围绕制件轮廓进行细化。

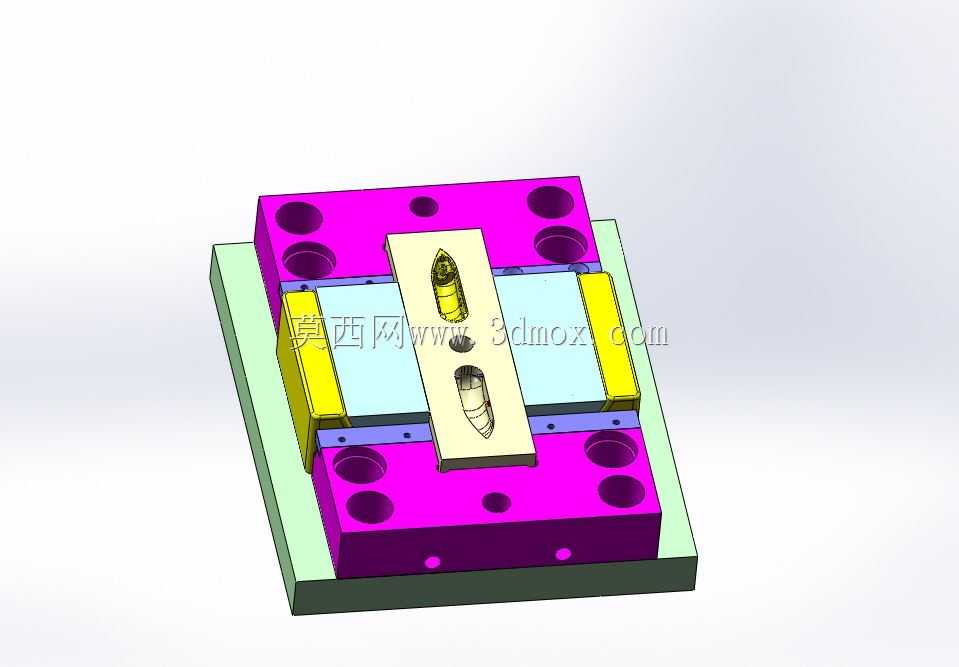

　　从结构用途看，中部浅色成型区域直接对应制件的外部曲面，型芯侧负责内形和局部深槽，两侧黄色块状构件为侧向运动单元的安装位置，用于处理制件侧壁可能存在的倒扣、孔位或包边结构。模具开合时，动定模先沿主导向方向分离，制件随型芯侧保留，随后侧向滑块在锁紧块和导向件约束下退出倒扣区域，最后由顶出系统将制件从型芯上平稳推出。该顺序能够避免强制脱模造成的侧壁拉伤，尤其适合薄壁、狭长且带有局部封闭特征的塑料件。

　　设计思路上，模架四角设置了连续导柱导套配合位，板件上的多组圆孔分别承担导向、固定、吊装和冷却通道接口功能。紫色板件上的沉孔与通孔按标准模架排布，既保证螺栓锁紧时受力均匀，也为后期装配、拆卸和维护留出操作空间。成型区周围的浅蓝色板件承担承压和支承作用，使注射过程中锁模力能够均匀传递到型腔周边，减少局部飞边。中部嵌块采用独立加工方式，型面复杂区域可单独进行数控铣、电极加工和抛光，后续若制件局部改型，只需更换镶件，不必整体报废模架。

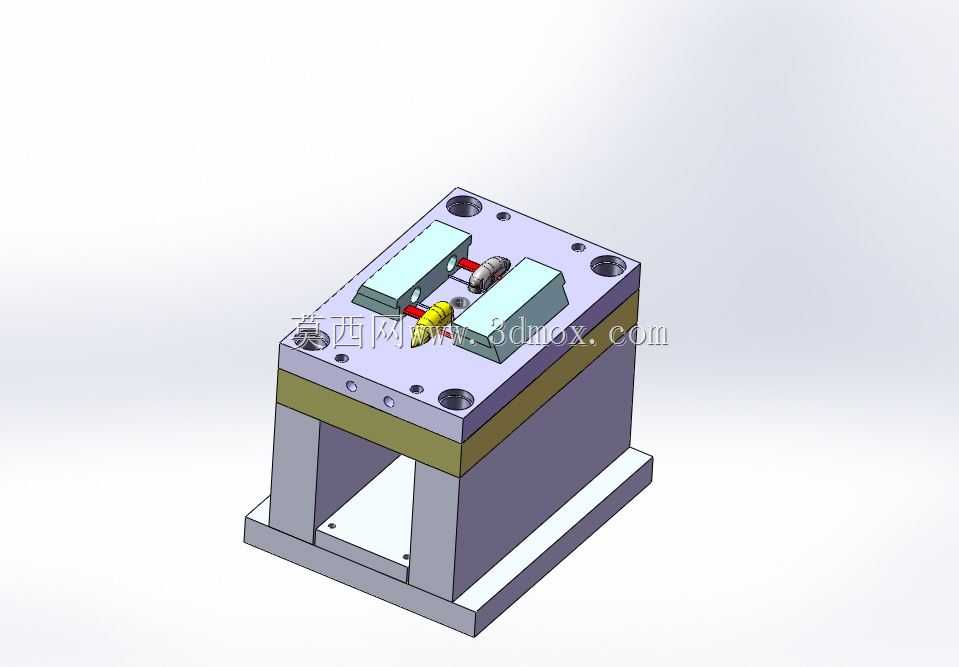

　　制件成型的关键在于狭长曲面的填充平衡。模型中型腔沿中部对称布置，两腔之间通过流道和进料点连接，熔体进入型腔后沿制件长度方向推进，能够降低流程差带来的压力波动。针对外观要求较高的外表面，浇口位置宜选择在制件端部或非外观侧，使熔接痕尽量避开可视区域；型芯侧则需要设置足够的排气间隙，使深槽末端的气体在高速充填时顺利排出。冷却回路围绕成型镶件分布，靠近型腔的区域应保持与型面相对均匀的距离，避免局部温差导致收缩不一致。

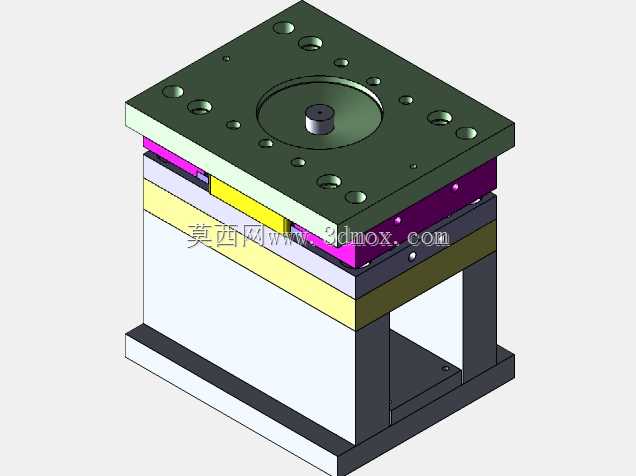

　　外形边界方面，整套模具呈矩形叠加结构，长宽方向由标准模架规格确定，高度方向包含定模板、动模板、支承板、垫块及顶出空间。安装时需核对注塑机拉杆间距、最大模厚、最小模厚和开模行程，确保模具装入后两侧滑块运动不与机床安全门、机械手取件路径干涉。侧向抽芯构件在合模状态下由锁紧块承受注射压力，开模后滑块的后退行程必须大于倒扣深度，并预留限位与复位检测位置。顶出板运动区域要保持清洁，回针、弹簧和顶杆的布置需避开冷却水道与螺钉孔。

　　从建模角度看，该结构适合用于检查模架装配关系、滑块运动轨迹、镶件拆分逻辑以及顶出稳定性。三维状态下可以直观看到型腔嵌块与模板的台阶定位、滑块与压条的配合面、导向件与板件的同轴关系，也能在设计阶段发现螺栓孔与冷却孔过近、顶杆作用点偏置、抽芯距离不足等常见问题。对于工程人员而言，这类模具的核心不是单纯完成实体造型，而是把成型工艺、机床边界、加工方式和后期维护同时纳入结构判断，使模具在连续生产中具备稳定开模、顺畅脱模和快速更换易损件的能力。
